Offset-Füllung

Die Offset-Füllung füllt geschlossene Vektorformen mit Ringen, die parallel zu ihrem Umriss verlaufen. Der erste Ring folgt dem Umriss selbst; jeder weitere Ring liegt einen Linienabstand weiter innen, bis die Form gefüllt ist. Löcher in einer Form bleiben frei: Die Ringe folgen auch deren Kanten.

Übersicht​

Während die Gravur in geraden Linien vor und zurück fährt und die Wellenfront sich vom Taschenzentrum ausbreitet, arbeitet die Offset-Füllung vom Umriss nach innen. Jeder Ring ist ein geschlossener Pfad, der entlang seiner Mittellinie geschnitten wird, sodass die Füllung die Form des Designs annimmt.

Offset-Füllung-Operationen:

  • Füllen geschlossene Vektorformen mit Ringen parallel zum Umriss
  • Lassen Löcher innerhalb einer Form frei
  • Ignorieren offene Pfade
  • Schneiden die Ringe von außen nach innen oder von innen nach außen

Wann Offset-Füllung verwenden​

Verwende die Offset-Füllung für:

  • Füllen von Text, Logos und anderen Vektorformen mit einer Füllung, die ihren Konturen folgt
  • Ausräumen von Taschen, bei denen die Ringe eng an der Formkante liegen sollen
  • Designs, bei denen das Füllmuster im fertigen Stück sichtbar ist

Nicht verwenden für:

  • Nur Schneiden entlang von Umrissen (verwende stattdessen Kontur)
  • Füllen von Bitmap-Bildern (verwende stattdessen Gravur)
  • Offene Pfade, die keine zu füllende Fläche umschließen

Eine Offset-Füllung-Operation erstellen​

Schritt 1: Formen vorbereiten​

  1. Geschlossene Vektorformen importieren oder auf der Arbeitsfläche zeichnen
  2. Sicherstellen, dass die Formen geschlossene Pfade sind; offene Pfade werden übersprungen

Schritt 2: Einen Offset-Füllung-Schritt hinzufügen​

  1. Öffne den Workflow der Ebene im rechten Panel.
  2. Klicke auf die Schaltfläche Schritt hinzufügen und wähle Offset-Füllung.

Schritt 3: Einstellungen konfigurieren​

Linienabstand, Offset und Füllrichtung an dein Material und das gewünschte Finish anpassen.

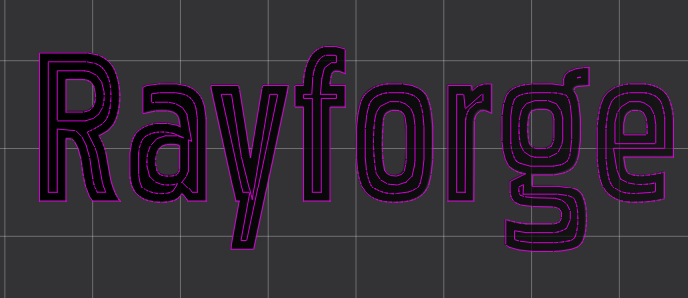

Offset-Füllung-Operation Ergebnis

Haupt-Einstellungen​

Der Schritt-Einstellungen-Dialog hat vier Registerkarten: Schritt-Einstellungen, Laser, Nachbearbeitung und Werkstücke. Die Einstellungen werden unten in Registerkarten-Reihenfolge beschrieben.

Offset-Füllung-Einstellungen​

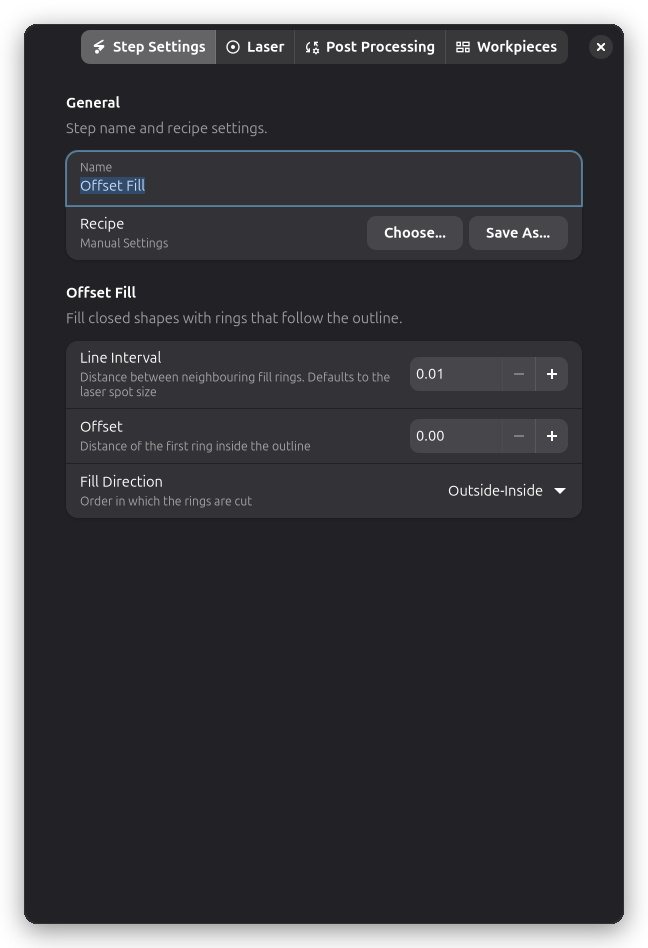

Offset-Füllung-Schritt-Einstellungen

Die Gruppe Offset-Füllung auf der Registerkarte Schritt-Einstellungen steuert das Füllmuster.

Linienabstand (Line Interval)​

Der Abstand zwischen benachbarten Füllringen. Kleinere Werte ergeben eine dichtere Füllung mit mehr Ringen und längeren Jobzeiten; größere Werte sind schneller, lassen aber mehr Platz zwischen den Ringen.

Der Linienabstand entspricht standardmäßig der Laserpunktgröße und hat einen Bereich von 0,01–50,0 mm.

Offset​

Der Abstand des ersten Rings innerhalb des Umrisses. Beim Standardwert 0,0 liegt der erste Ring auf dem Umriss; ein größerer Wert lässt einen Rand zwischen Umriss und Füllung. Das ist nützlich, wenn ein separater Kontur-Durchgang die Kante fertigstellt.

Bereich: 0,0–20,0 mm. Standard ist 0,0.

Füllrichtung (Fill Direction)​

Die Reihenfolge, in der die Ringe geschnitten werden:

  • Außen-Innen (Standard): Der äußerste Ring wird zuerst geschnitten und die Füllung arbeitet sich zur Mitte vor
  • Innen-Außen: Der innerste Ring wird zuerst und der Umrissring zuletzt geschnitten

Laser-Einstellungen​

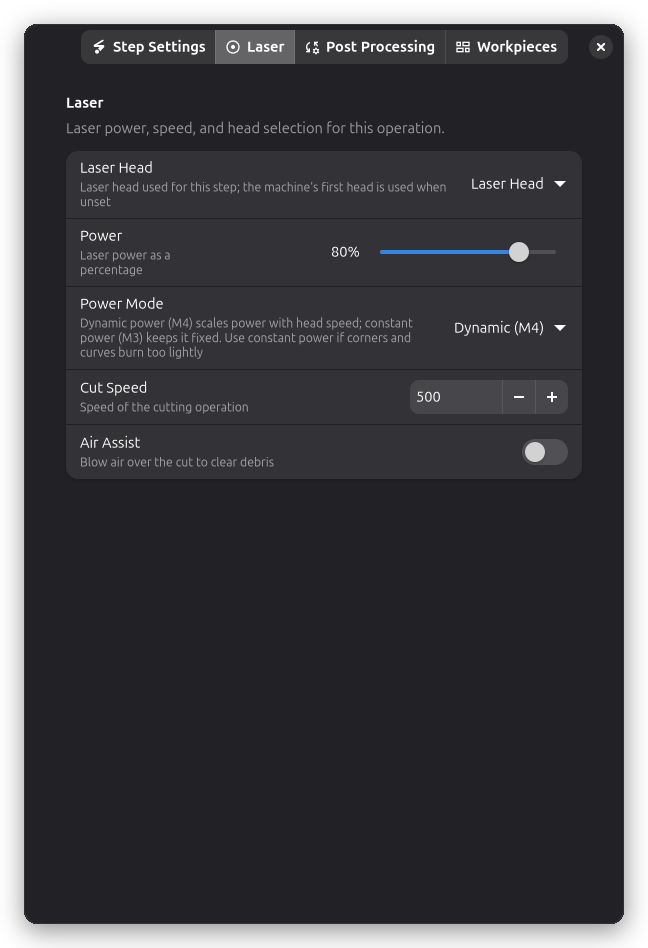

Laser-Einstellungen

Leistung, Geschwindigkeit und Laserkopf-Auswahl befinden sich auf der Seite Laser des Schritt-Einstellungen-Dialogs. Ein neuer Offset-Füllung-Schritt beginnt mit 80 % Leistung.

Leistung (%):

  • Laserintensität für die Füllung
  • An die Anforderungen deines Materials anpassen

Geschwindigkeit (mm/min):

  • Wie schnell sich der Laser bewegt
  • An die Gravurgeschwindigkeit deines Materials anpassen

Wie Offset-Füllung funktioniert​

  1. Geschlossene Formen — Offene Pfade werden verworfen; jede geschlossene Form wird zusammen mit ihren Löchern behandelt
  2. Erster Ring — Der Umriss, um den eingestellten Offset nach innen verschoben
  3. Weitere Ringe — Jeder nächste Ring liegt einen Linienabstand innerhalb des vorherigen; Ringe um Löcher wachsen gleichzeitig von den Löchern nach außen
  4. Abschluss — Es werden Ringe hinzugefügt, bis die Form gefüllt ist
  5. Schneiden — Die Ringe werden entlang ihrer Mittellinie in der gewählten Füllrichtung geschnitten

Nachbearbeitung​

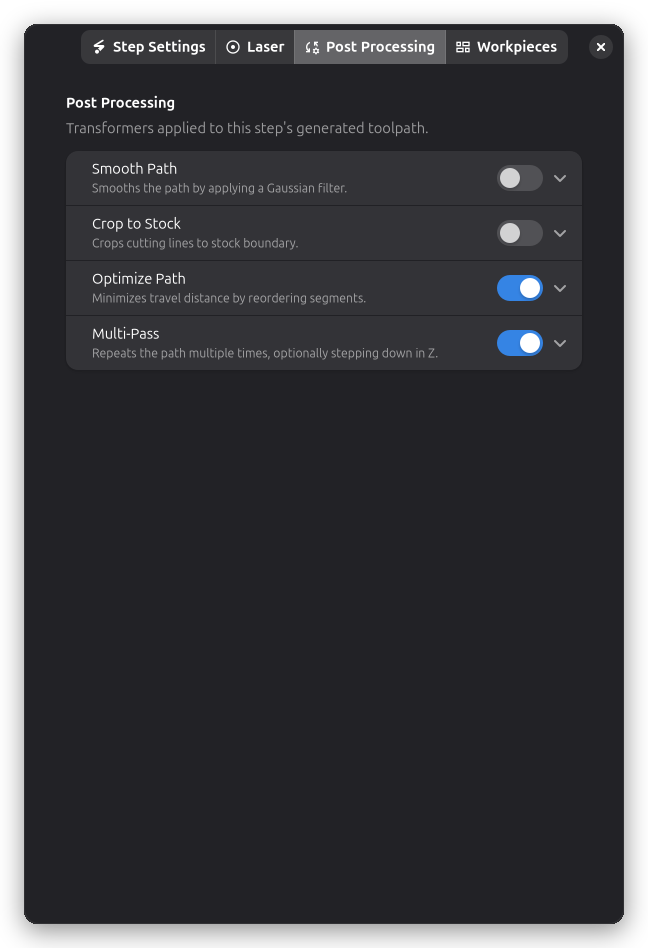

Offset-Füllung-Nachbearbeitungseinstellungen

Offset-Füllung-Operationen unterstützen:

Tipps & Best Practices​

Wahl des Linienabstands​

  • Beginne mit dem Standardwert (der Laserpunktgröße) für eine geschlossene, gleichmäßige Füllung
  • Erhöhe den Abstand für ein sichtbares Ringmuster oder einen schnelleren Job

Kombination mit Kontur​

Räume das Innere einer Form mit der Offset-Füllung aus und stelle die Kante dann mit einem Kontur-Durchgang fertig. Stelle den Offset so ein, dass die Füllung genug Platz für den Konturschnitt lässt.
