Ersteinrichtung

Nach der Installation von Rayforge müssen Sie Ihren Laserschneider oder Gravierer konfigurieren. Diese Anleitung führt Sie durch die Erstellung Ihrer ersten Maschine und den Aufbau einer Verbindung.

Schritt 1: Rayforge starten​

Starten Sie Rayforge aus Ihrem Anwendungsmenü oder indem Sie rayforge in einem Terminal ausführen. Sie sollten die Hauptoberfläche mit einer leeren Arbeitsfläche sehen.

Schritt 2: Eine Maschine erstellen​

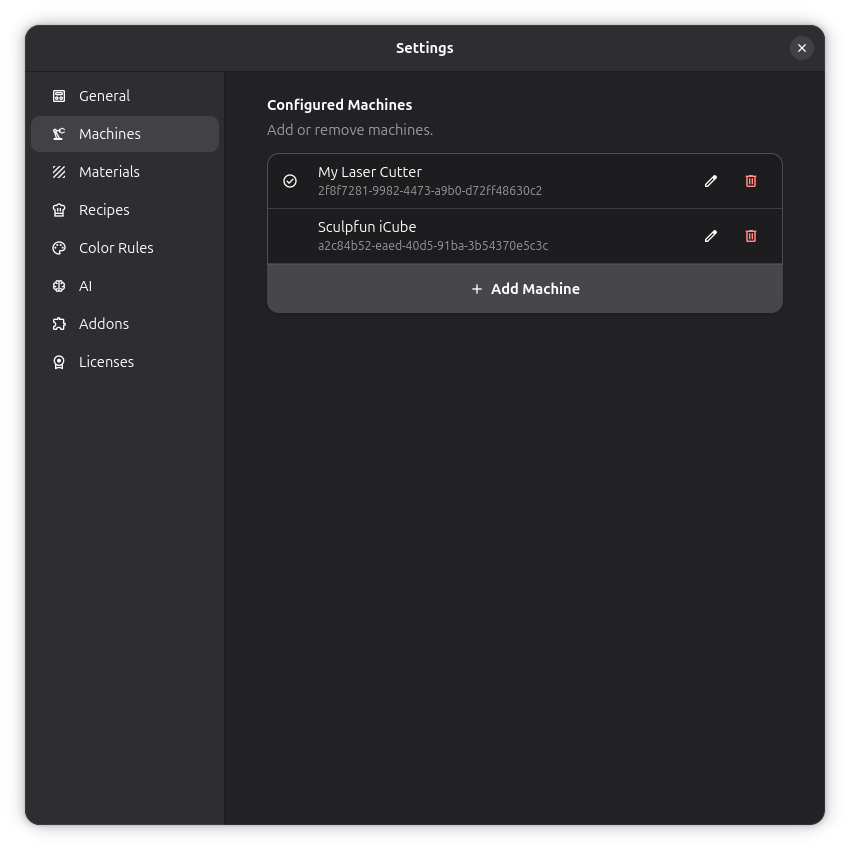

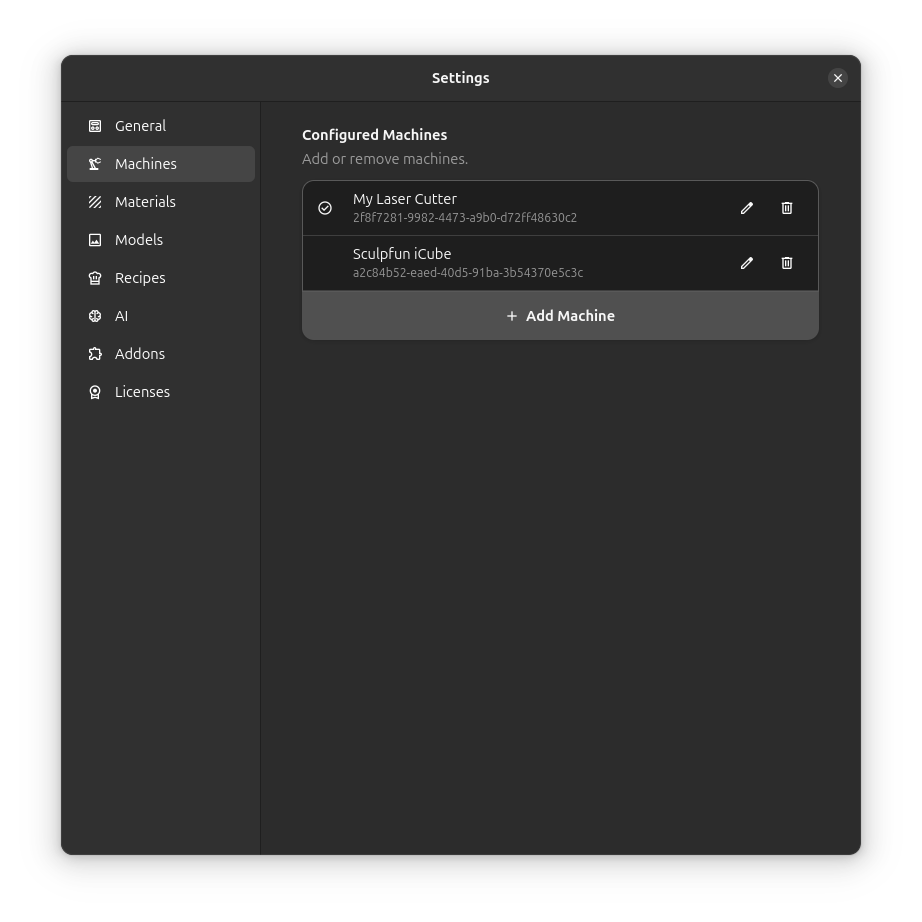

Navigieren Sie zu Einstellungen → Maschinen oder drücken Sie ctrl+comma, um den Einstellungsdialog zu öffnen, und wählen Sie dann die Seite Maschinen.

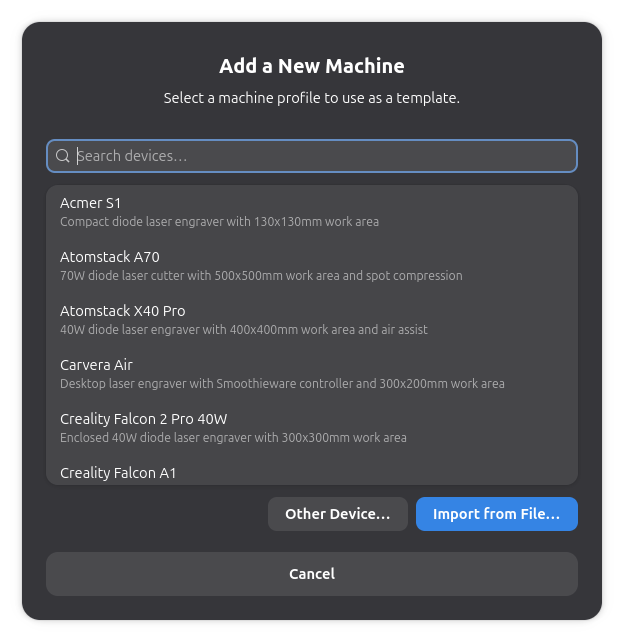

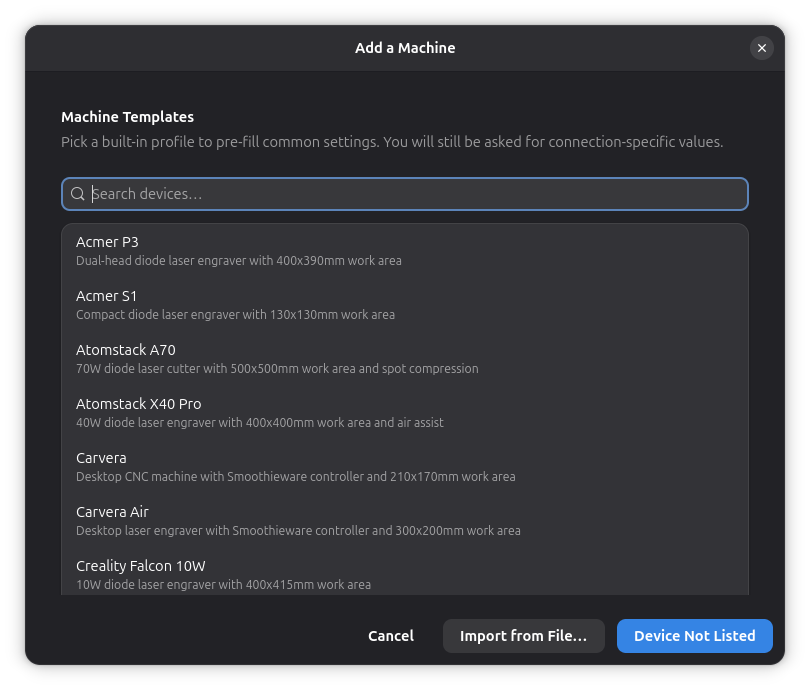

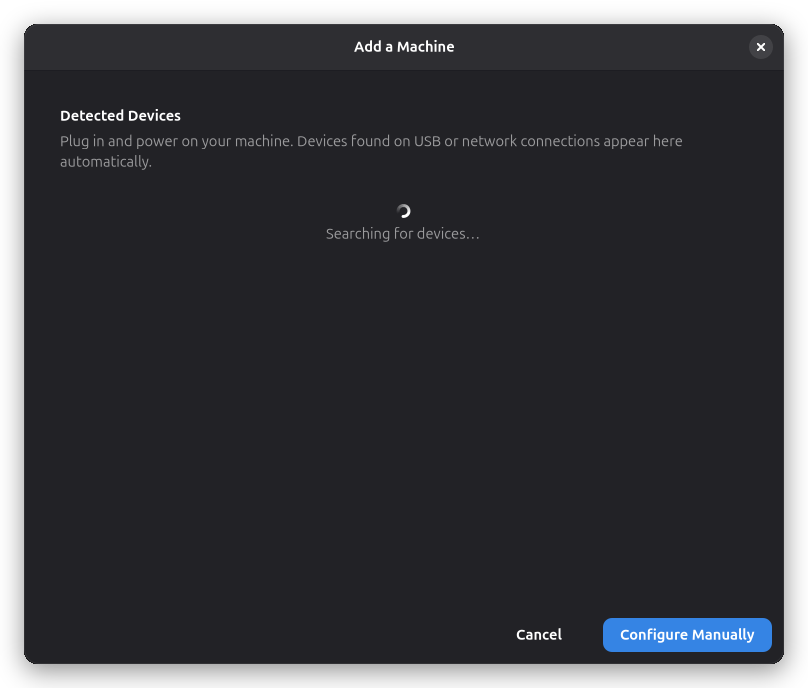

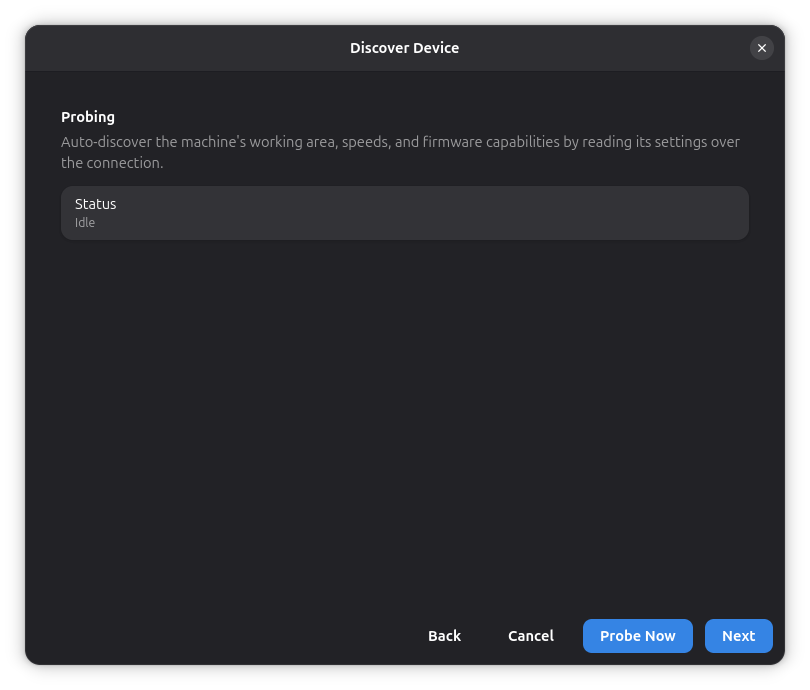

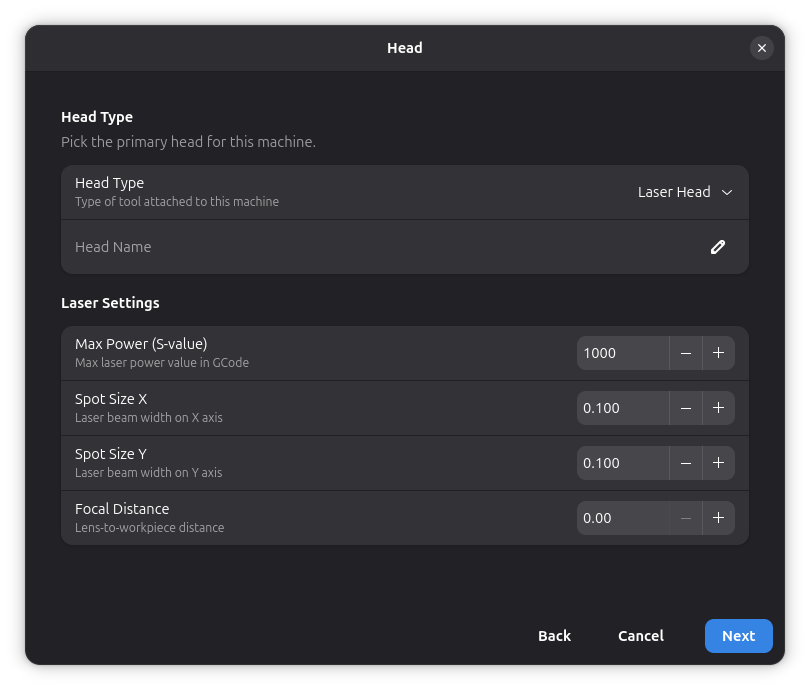

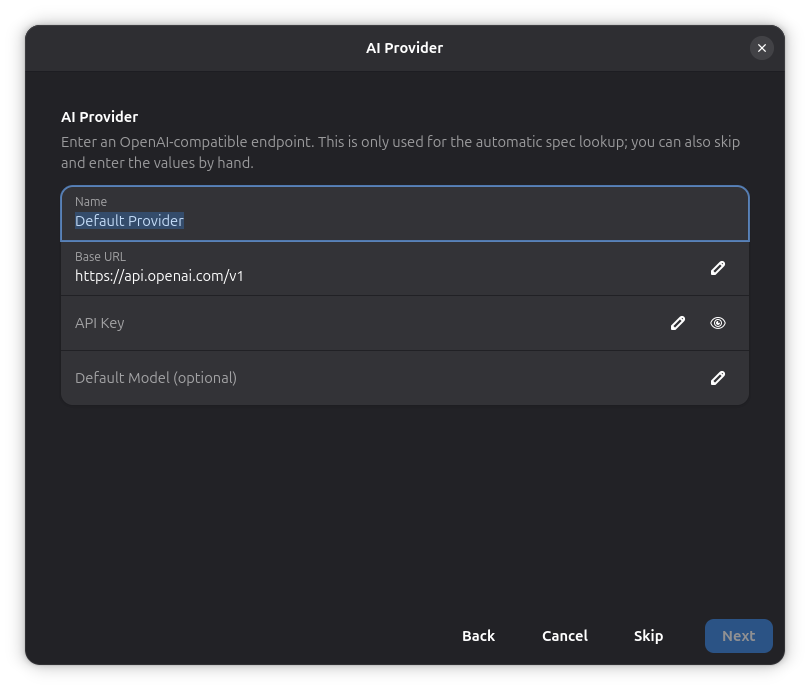

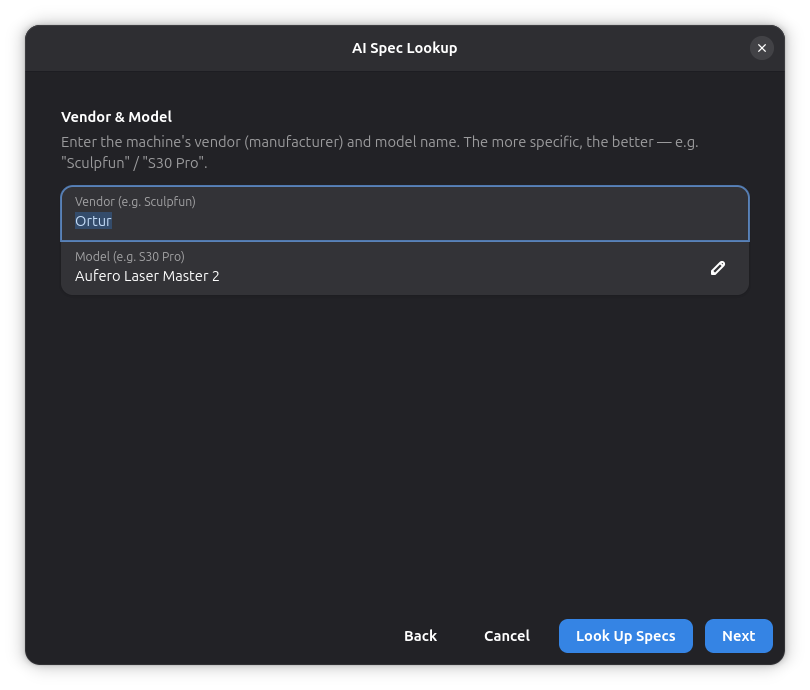

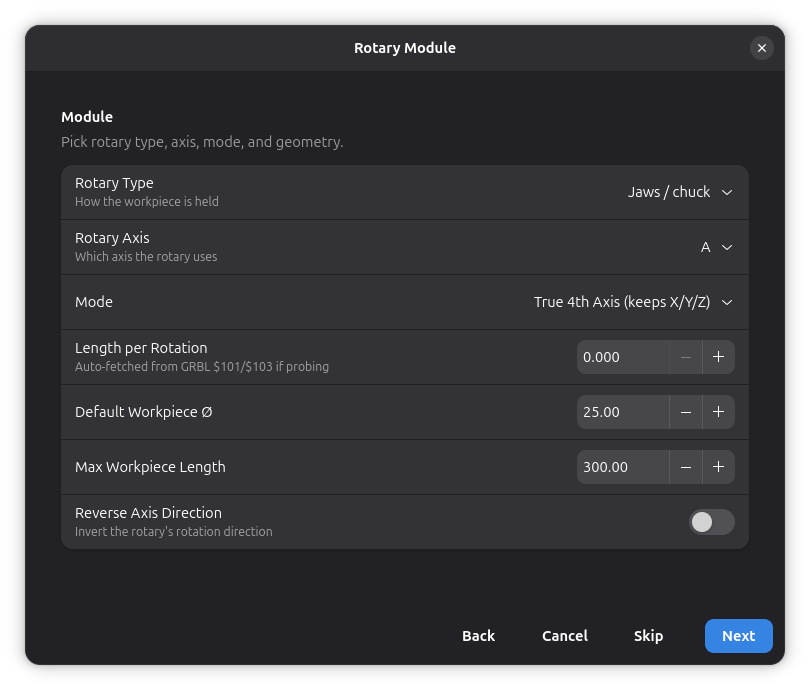

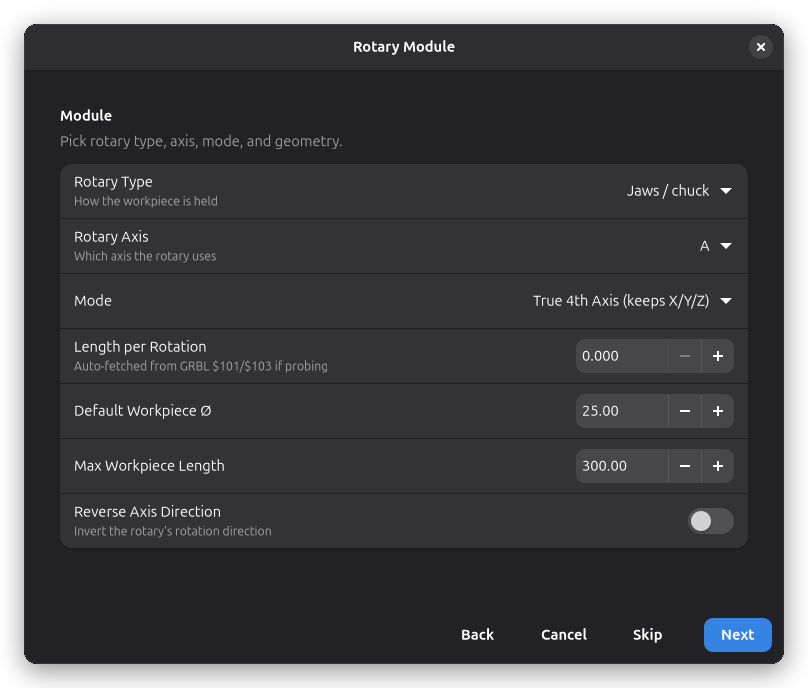

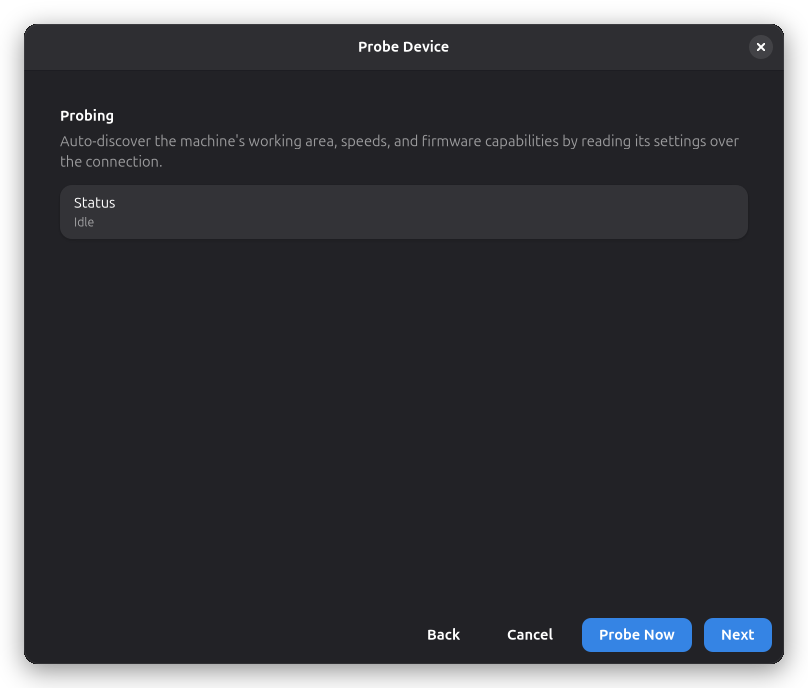

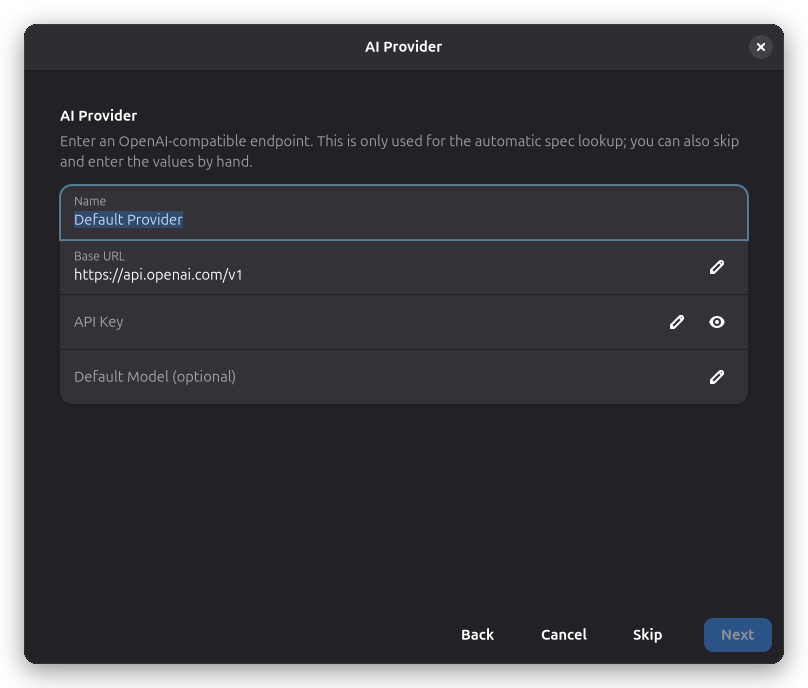

Klicken Sie auf Maschine hinzufügen, um eine neue Maschine zu erstellen. Sie können entweder:

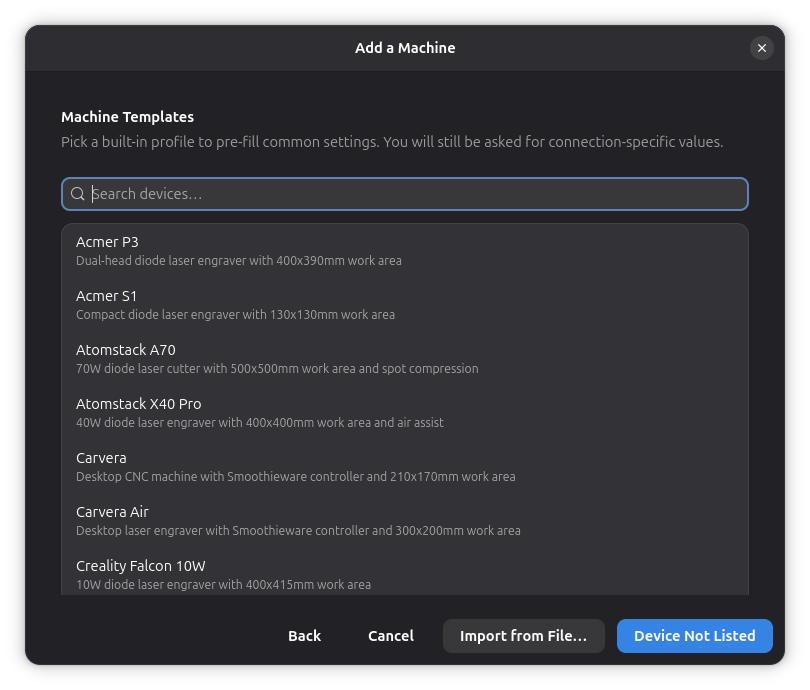

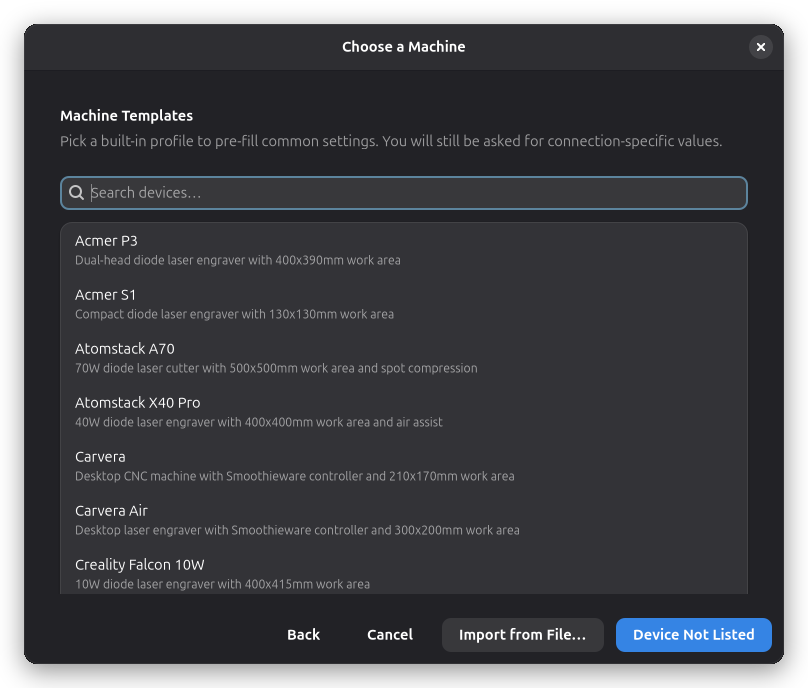

  1. Ein integriertes Profil wählen - Aus vordefinierten Maschinenvorlagen auswählen
  2. "Benutzerdefiniert" wählen - Mit einer leeren Konfiguration beginnen

Nach der Auswahl öffnet sich der Maschineneinstellungs-Dialog für Ihre neue Maschine.

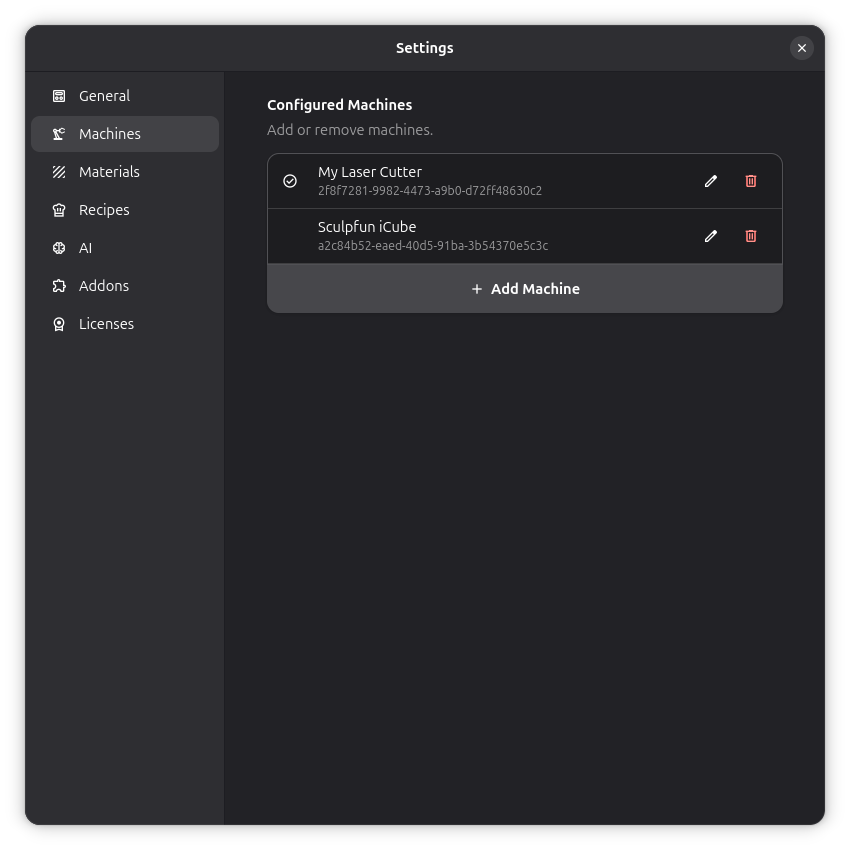

Maschineneinstellungen

Schritt 3: Allgemeine Einstellungen konfigurieren​

Die Seite Allgemein enthält grundlegende Maschineninformationen, Treiberauswahl und Verbindungseinstellungen.

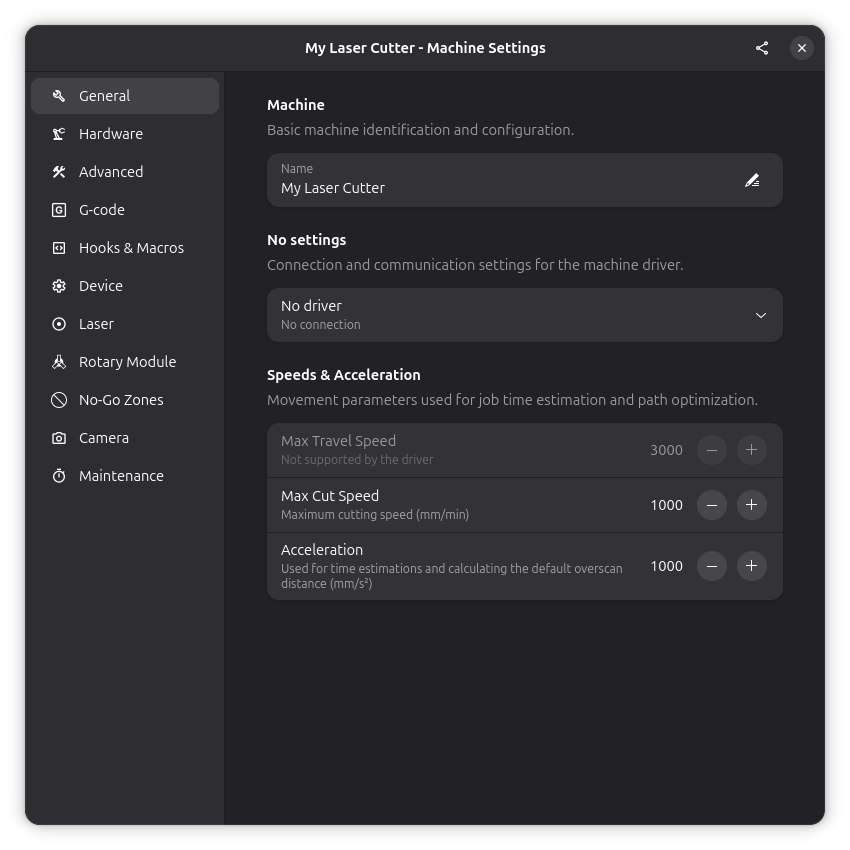

Allgemeine Einstellungen

Maschineninformationen​

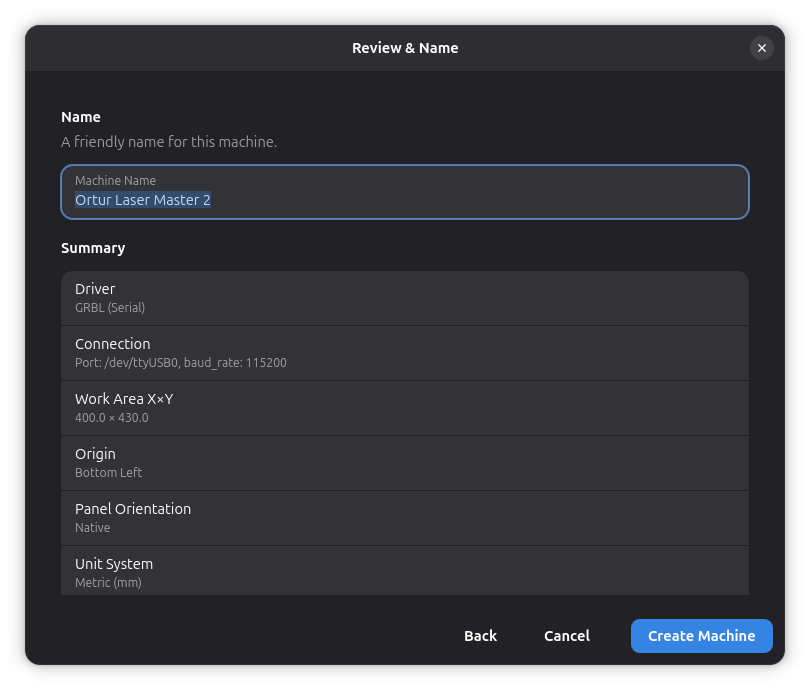

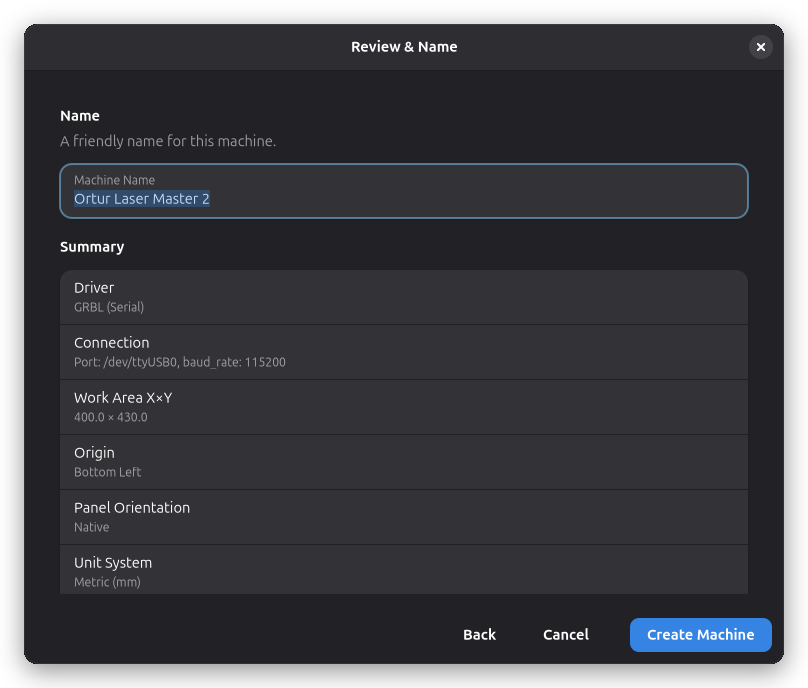

  1. Maschinenname: Geben Sie Ihrer Maschine einen beschreibenden Namen (z.B. "K40 Laser", "Ortur LM2")

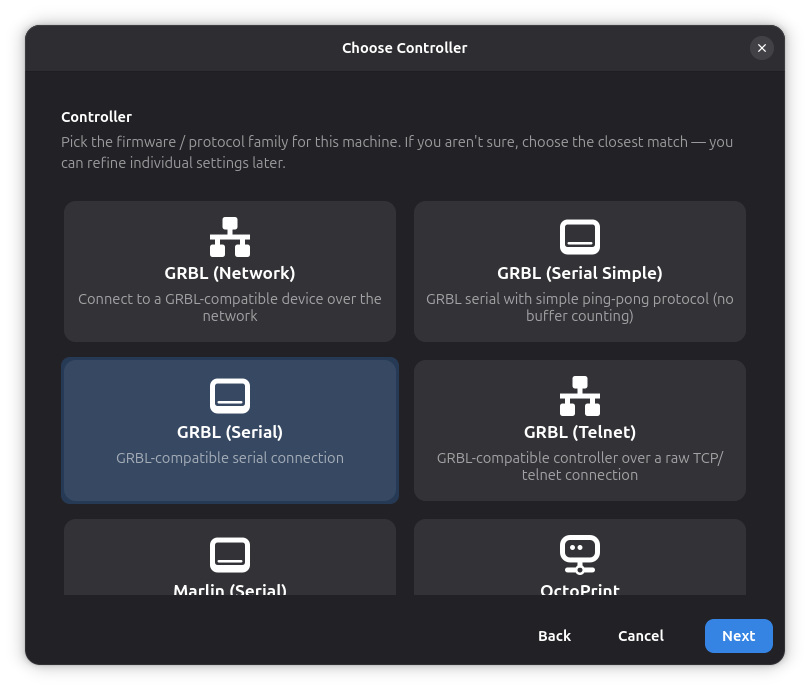

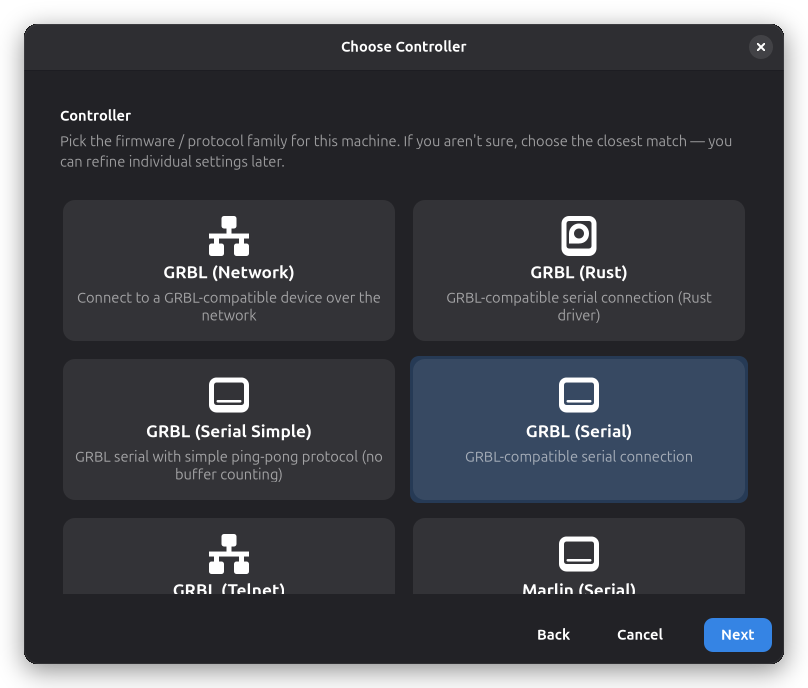

Treiberauswahl​

Wählen Sie den entsprechenden Treiber für Ihr Gerät aus dem Dropdown-Menü:

  • GRBL Seriell - Für GRBL-Geräte, die über USB/Seriell-Port verbunden sind
  • GRBL Netzwerk - Für GRBL-Geräte mit WiFi/Ethernet-Konnektivität
  • Smoothie - Für Smoothieware-basierte Geräte

Treibereinstellungen​

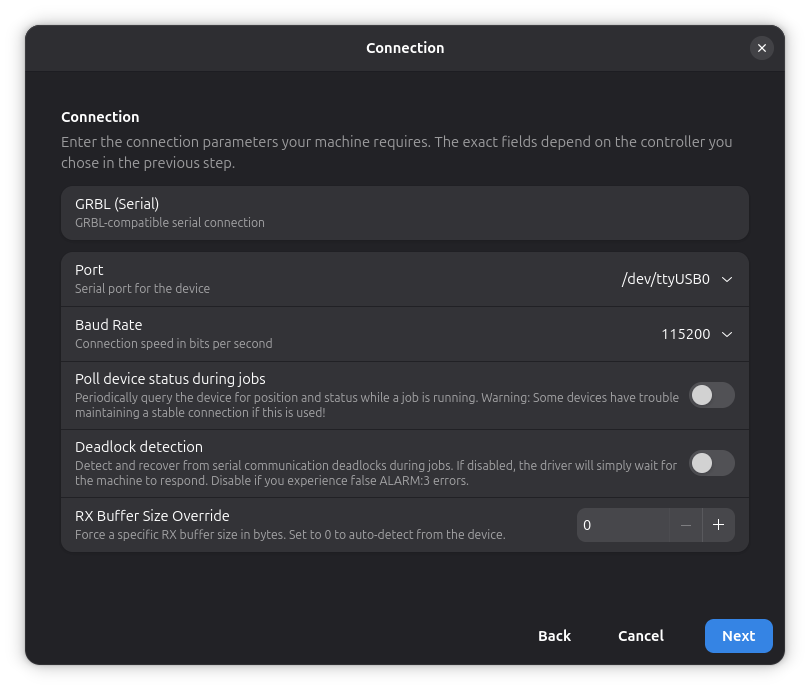

Je nach ausgewähltem Treiber konfigurieren Sie die Verbindungsparameter:

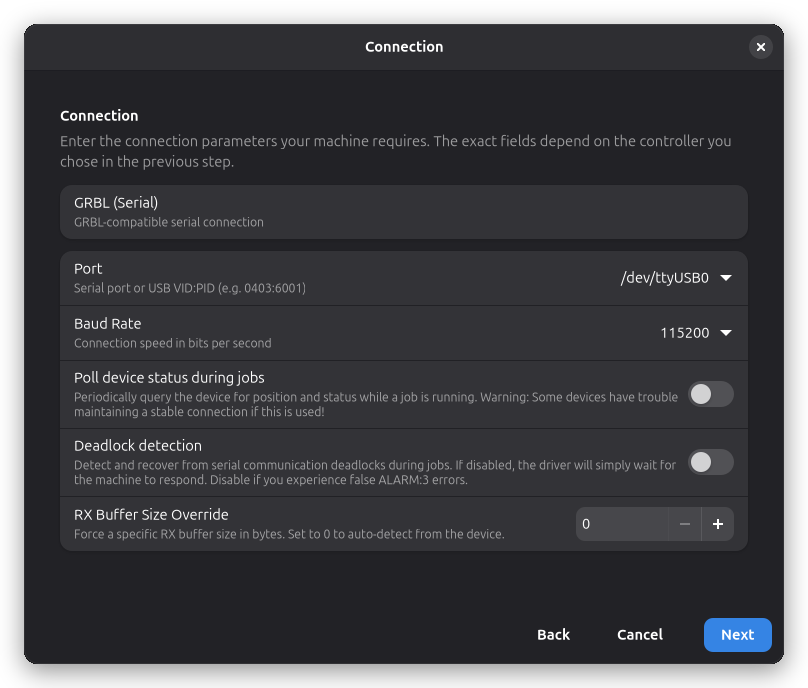

GRBL Seriell (USB)​

  1. Port: Wählen Sie Ihr Gerät aus dem Dropdown-Menü (z.B. /dev/ttyUSB0 unter Linux, COM3 unter Windows)
  2. Baudrate: Wählen Sie 115200 (Standard für die meisten GRBL-Geräte)
info

Wenn Ihr Gerät nicht in der Liste erscheint, überprüfen Sie, ob es angeschlossen ist und dass Sie über die notwendigen Berechtigungen verfügen. Unter Linux müssen Sie möglicherweise Ihren Benutzer zur dialout-Gruppe hinzufügen.

GRBL Netzwerk / Smoothie (WiFi/Ethernet)​

  1. Host: Geben Sie die IP-Adresse Ihres Geräts ein (z.B. 192.168.1.100)
  2. Port: Geben Sie die Portnummer ein (typischerweise 23 oder 8080)

Geschwindigkeiten & Beschleunigung​

Diese Einstellungen werden für Job-Zeitschätzung und Pfadoptimierung verwendet:

  • Max. Verfahrgeschwindigkeit: Maximale schnelle Bewegungsgeschwindigkeit
  • Max. Schnittgeschwindigkeit: Maximale Schnittgeschwindigkeit
  • Beschleunigung: Für Zeitschätzungen und Overscan-Berechnungen verwendet

Schritt 4: Hardware-Einstellungen konfigurieren​

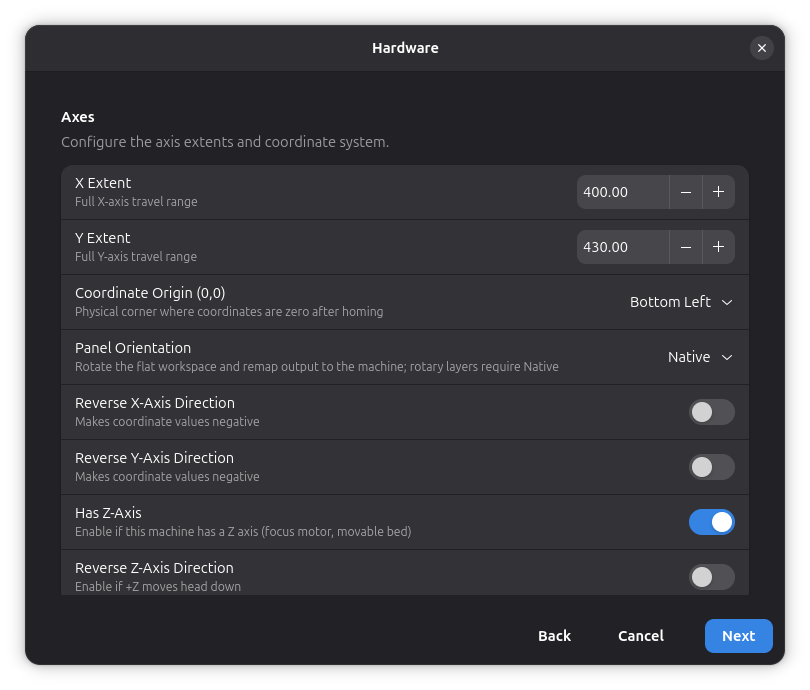

Wechseln Sie zum Reiter Hardware, um die physischen Abmessungen Ihrer Maschine einzurichten.

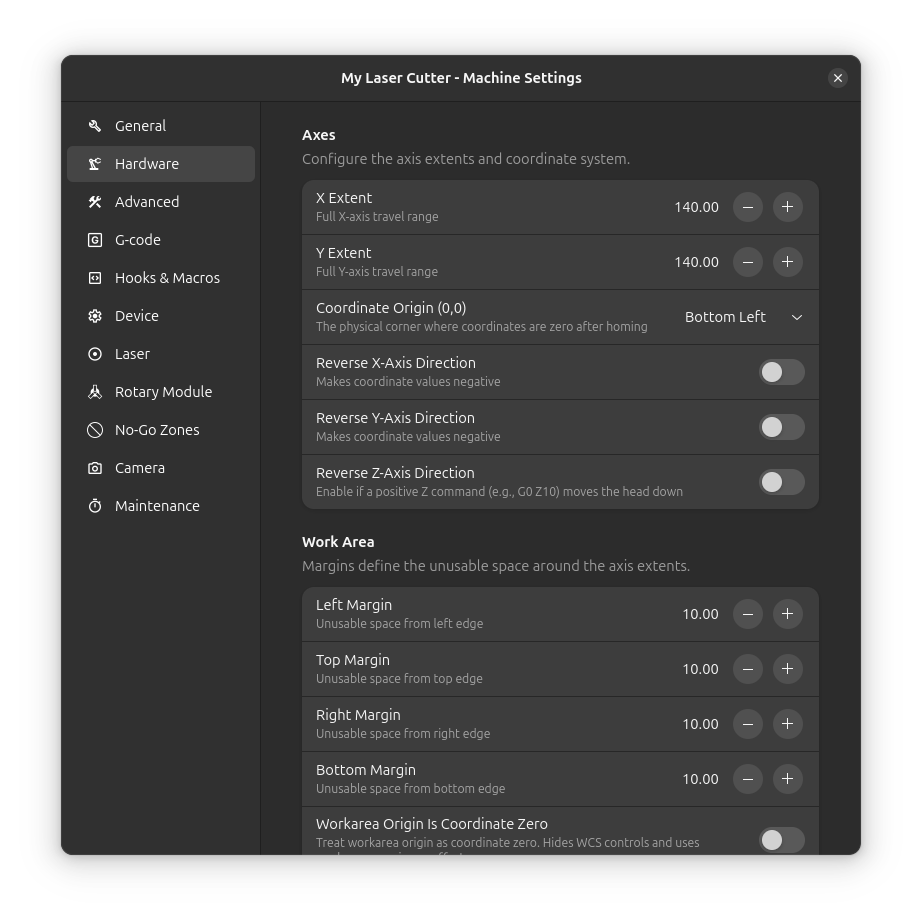

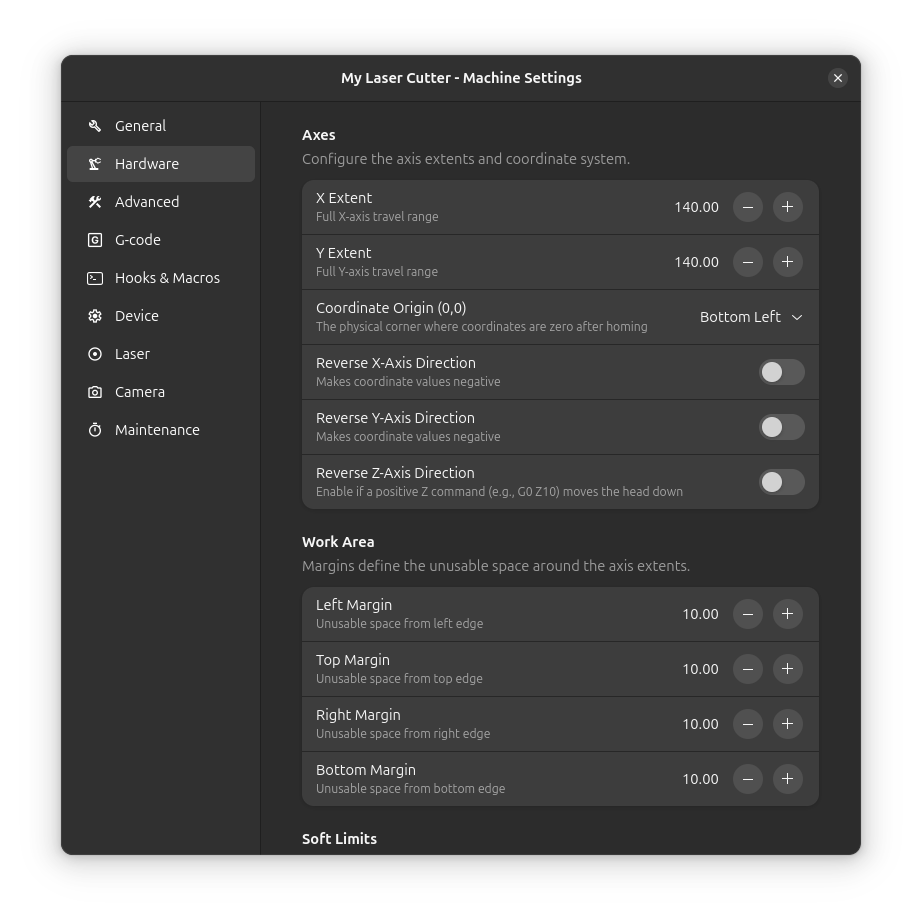

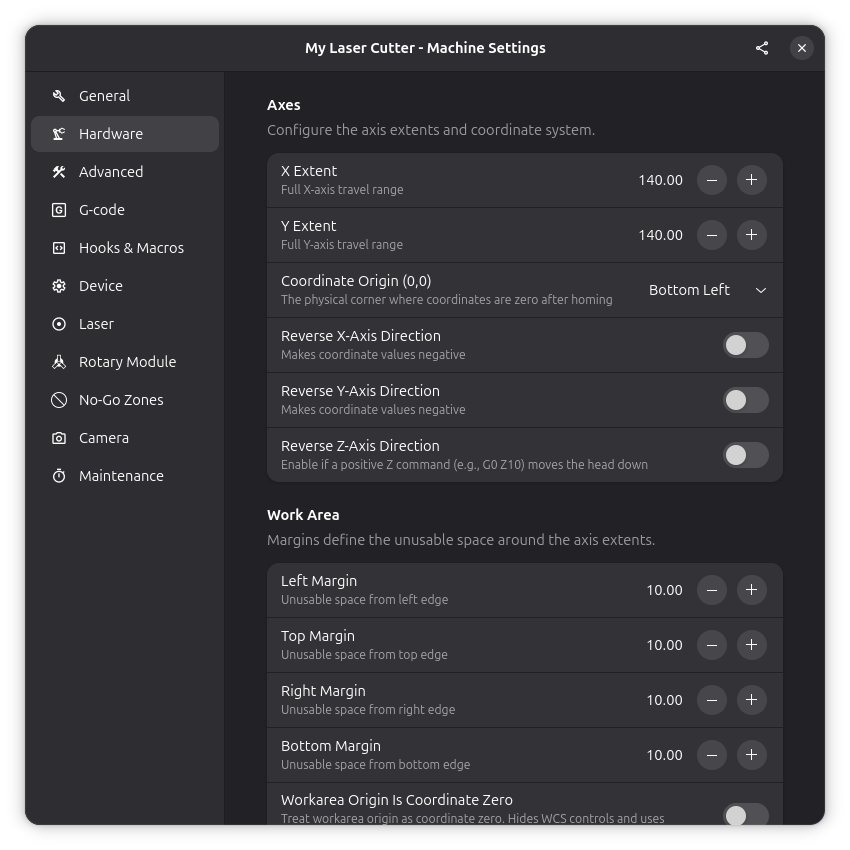

Hardware-Einstellungen

Abmessungen​

  • Breite: Geben Sie die maximale Breite Ihres Arbeitsbereichs in Millimetern ein
  • Höhe: Geben Sie die maximale Höhe Ihres Arbeitsbereichs in Millimetern ein

Achsen​

  • Koordinatenursprung (0,0): Wählen Sie, wo sich der Ursprung Ihrer Maschine befindet:
    • Unten links (am häufigsten bei GRBL)
    • Oben links
    • Oben rechts
    • Unten rechts

Achsen-Offsets (Optional)​

Konfigurieren Sie X- und Y-Offsets, wenn Ihre Maschine diese für präzises Positionieren benötigt.

Schritt 5: Automatische Verbindung​

Rayforge verbindet sich automatisch mit Ihrer Maschine, wenn die Anwendung startet (wenn die Maschine eingeschaltet und verbunden ist). Sie müssen nicht manuell auf eine Verbindungstaste klicken.

Der Verbindungsstatus wird in der unteren linken Ecke des Hauptfensters mit einem Statussymbol und einer Beschriftung angezeigt, die den aktuellen Zustand zeigt (Verbunden, Verbinden, Getrennt, Fehler usw.).

Verbunden!

Wenn Ihre Maschine den Status "Verbunden" anzeigt, sind Sie bereit, Rayforge zu verwenden!

Optional: Erweiterte Konfiguration​

Mehrere Laser​

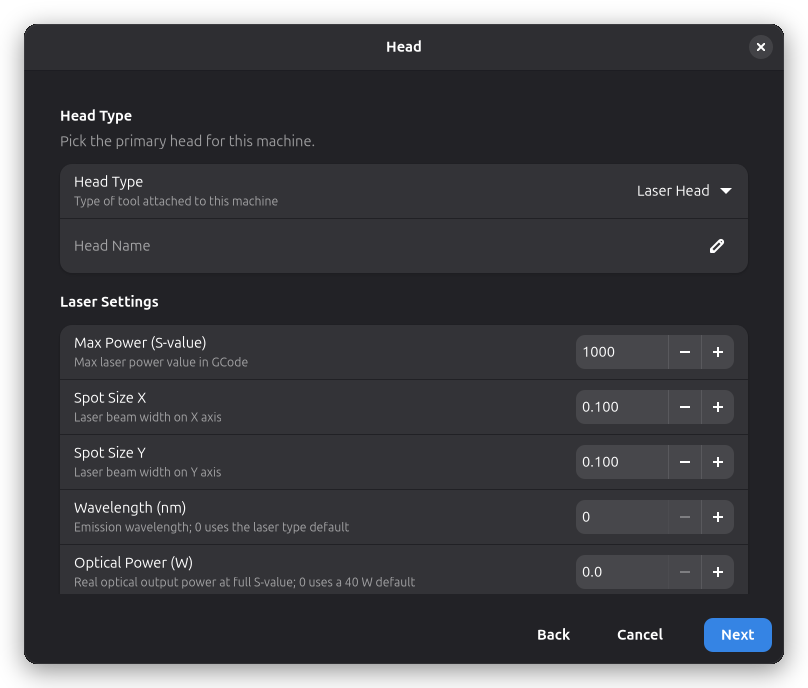

Wenn Ihre Maschine über mehrere Lasermodule verfügt (z.B. Diode und CO2), können Sie diese auf der Seite Laser konfigurieren.

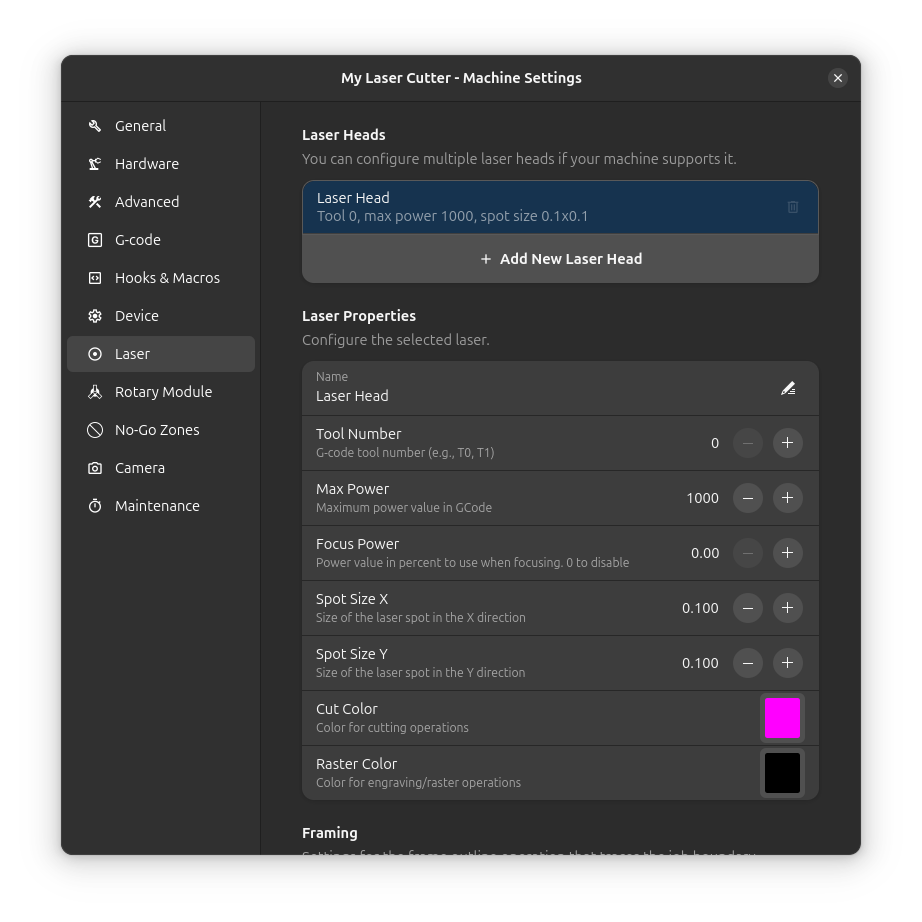

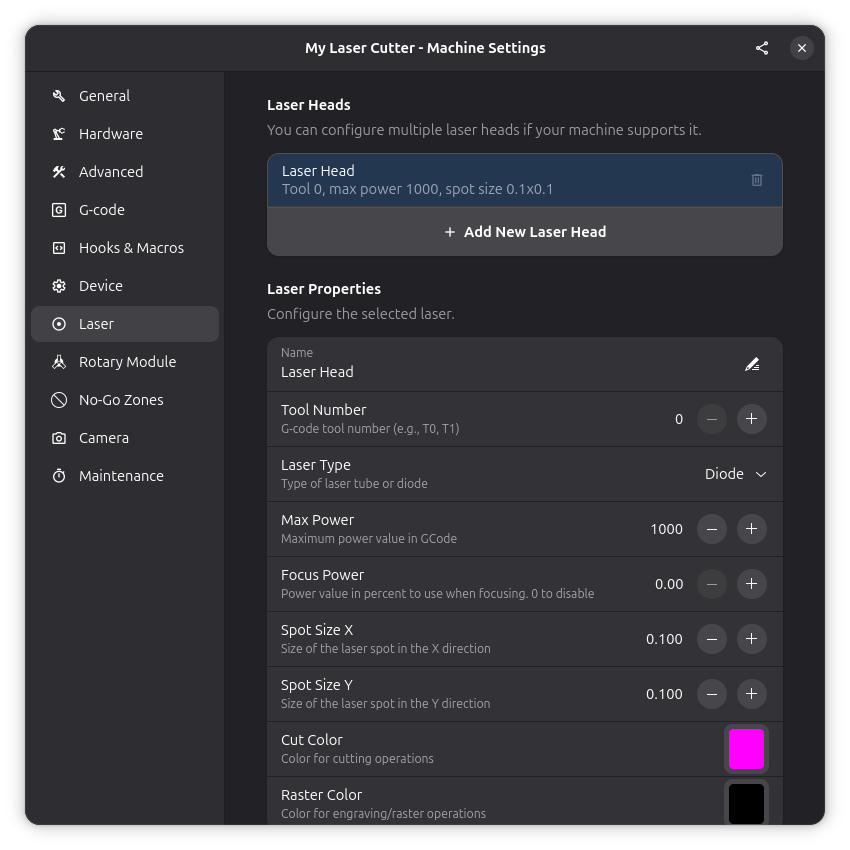

Lasereinstellungen

Siehe Laser-Konfiguration für Details.

Kamera-Setup​

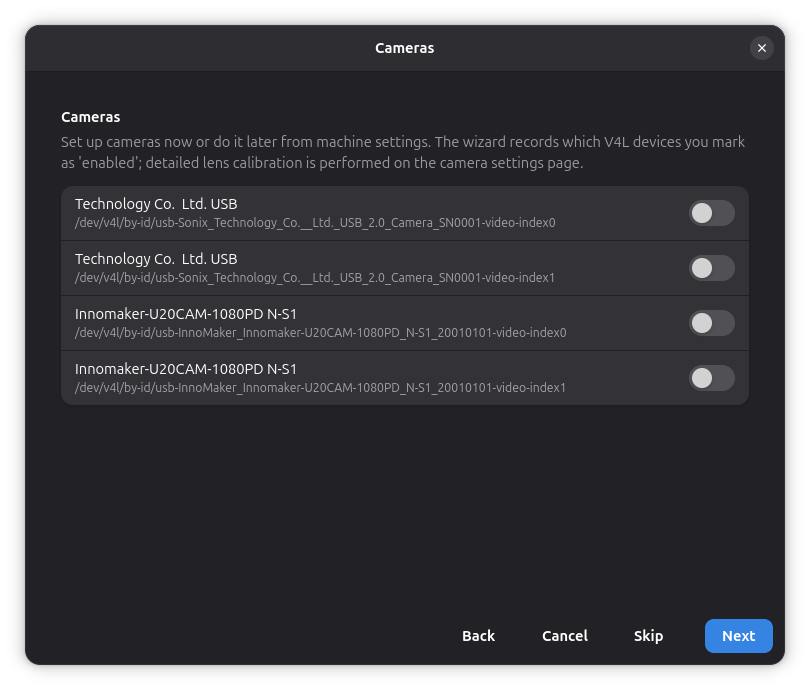

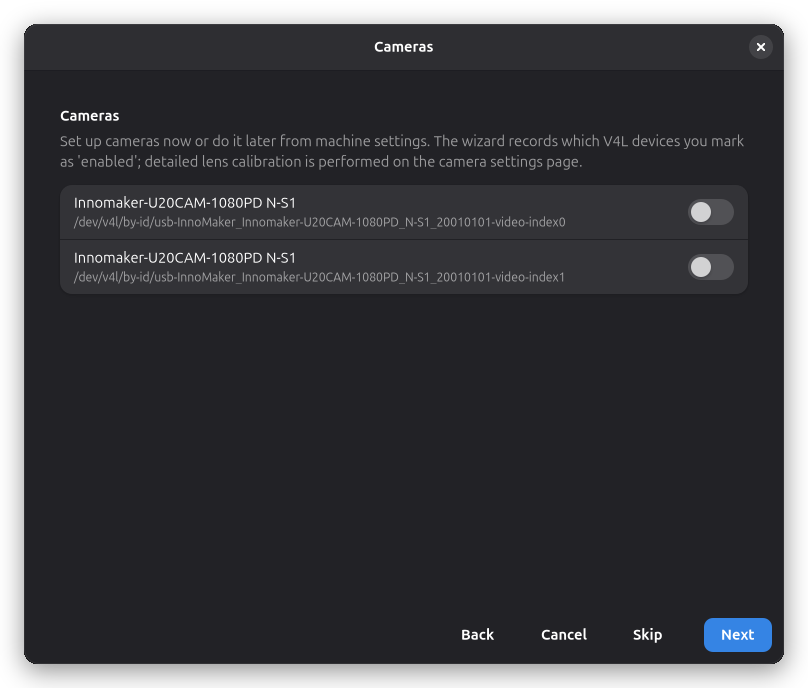

Wenn Sie eine USB-Kamera für Ausrichtung und Positionierung haben, konfigurieren Sie diese auf der Seite Kamera.

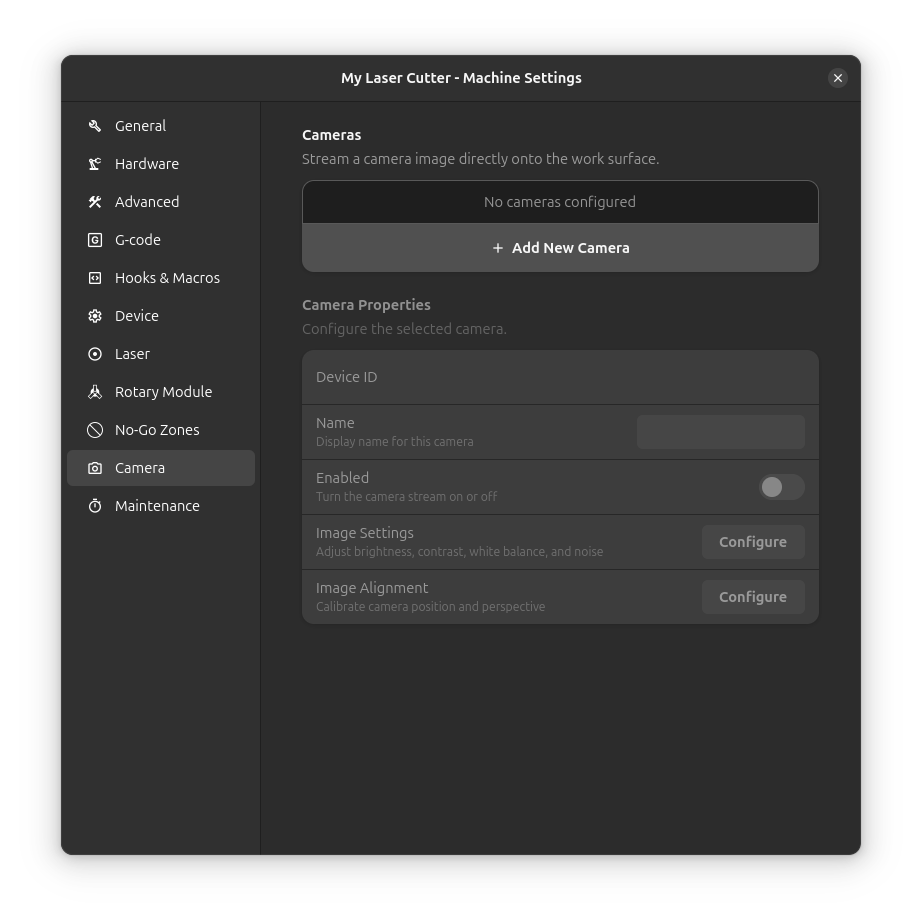

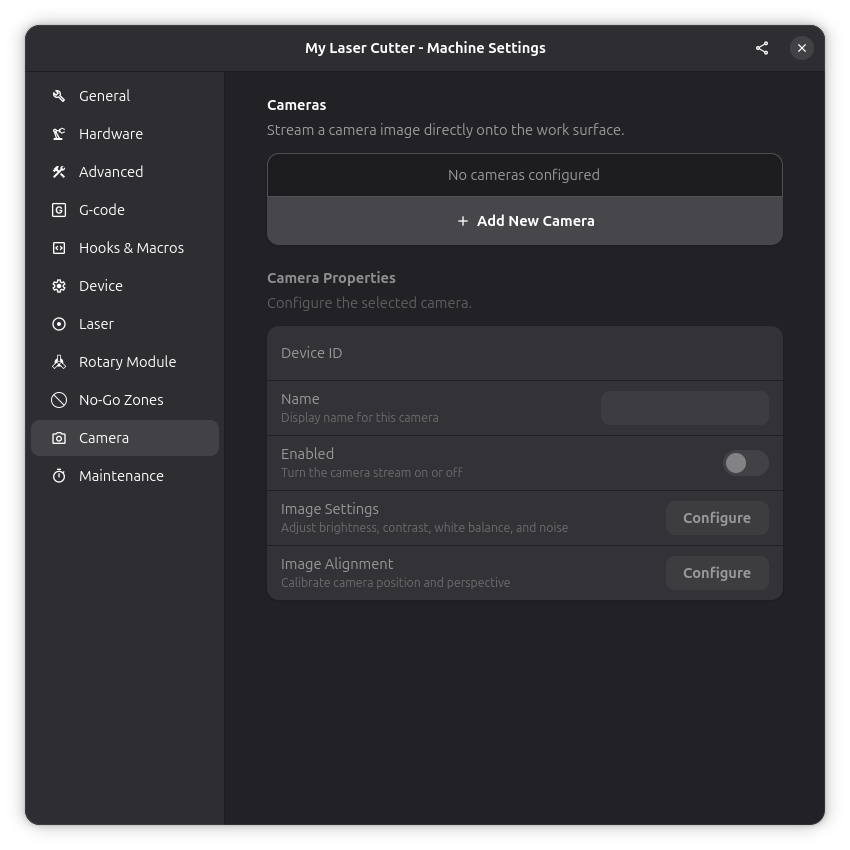

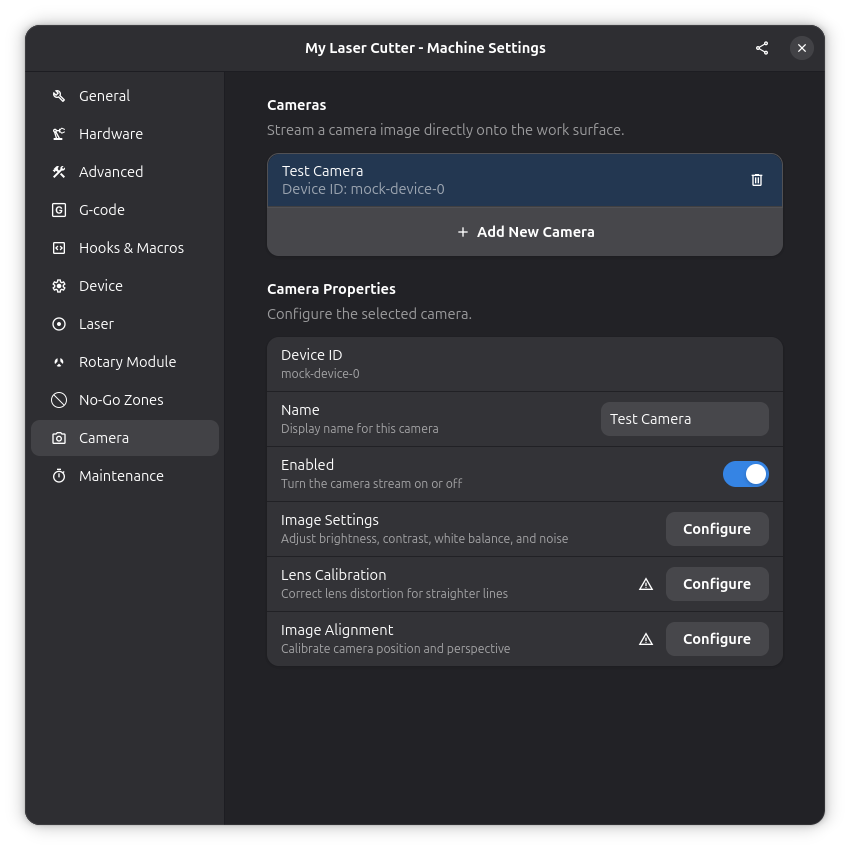

Kameraeinstellungen

Siehe Kamera-Integration für Details.

Geräte-Einstellungen​

Die Seite Gerät ermöglicht es Ihnen, Firmware-Einstellungen direkt auf Ihrem verbundenen Gerät zu lesen und zu ändern (wie GRBL-Parameter). Dies ist eine erweiterte Funktion und sollte mit Vorsicht verwendet werden.

warnung

Das Bearbeiten von Geräteeinstellungen kann gefährlich sein und kann Ihre Maschine unbrauchbar machen, wenn falsche Werte angewendet werden!

Fehlerbehebung bei Verbindungsproblemen​

Gerät nicht gefunden​

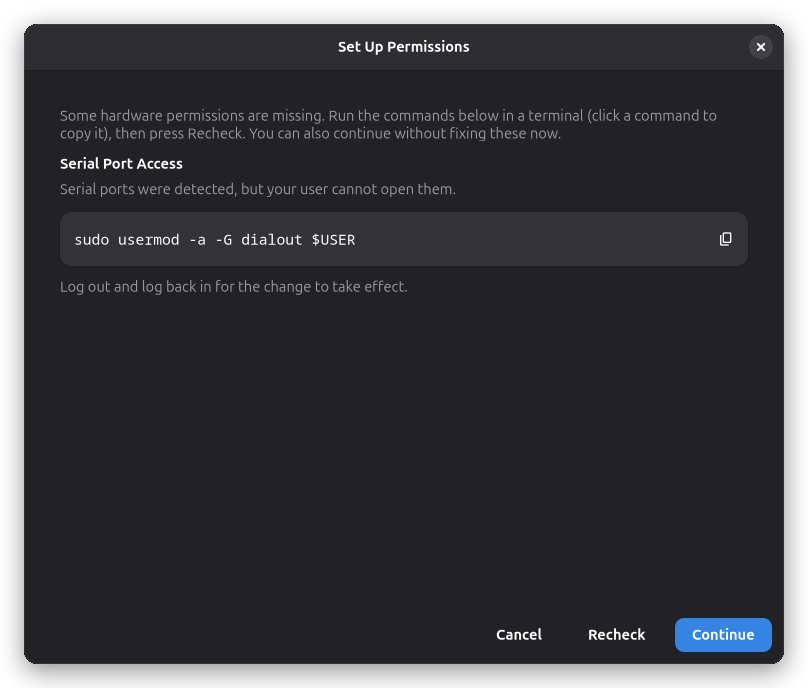

  • Linux (Seriell): Fügen Sie Ihren Benutzer zur dialout-Gruppe hinzu:

    sudo usermod -a -G dialout $USER

    Melden Sie sich ab und wieder an, damit die Änderungen wirksam werden.

  • Snap-Paket: Stellen Sie sicher, dass Sie serielle Port-Berechtigungen erteilt haben:

    sudo snap connect rayforge:serial-port

  • Windows: Überprüfen Sie den Geräte-Manager, um zu bestätigen, dass das Gerät erkannt wird, und notieren Sie sich die COM-Port-Nummer.

Verbindung verweigert​

  • Überprüfen Sie, ob IP-Adresse und Portnummer korrekt sind
  • Stellen Sie sicher, dass Ihre Maschine eingeschaltet und mit dem Netzwerk verbunden ist
  • Überprüfen Sie die Firewall-Einstellungen bei Netzwerkverbindung

Maschine reagiert nicht​

  • Versuchen Sie eine andere Baudrate (einige Geräte verwenden 9600 oder 57600)
  • Überprüfen Sie auf lockere Kabel oder schlechte Verbindungen
  • Schalten Sie Ihren Laserschneider aus und wieder ein und versuchen Sie es erneut

Weitere Hilfe finden Sie unter Verbindungsprobleme.

Weiter: Schnellstart-Anleitung →
