Befehl
Der Befehlsschritt fügt benutzerdefinierten Maschinencode in den Job ein, und zwar genau an der Position, die der Schritt im Workflow der Ebene einnimmt. Verwende ihn, um Befehle zu senden, die die Geometrie-Operationen nicht abdecken: Positionieren des Kopfes, Ein- und Ausschalten von Luftunterstützung oder anderer Ausrüstung rund um bestimmte Operationen oder das Senden maschinenspezifischer Codes.
Übersicht
Der Befehlsschritt:
- Enthält einen mehrzeiligen Block Maschinencode, einen Befehl pro Zeile
- Gibt jede Zeile unverändert an der Position des Schritts aus, wenn der Job kodiert wird
- Läuft einmal pro Ebene an seiner Position im Workflow — er wirkt nicht auf Werkstücke
- Funktioniert auch ohne Werkstück in der Ebene, sodass eine Ebene, die nur einen Befehlsschritt enthält, trotzdem einen Job erzeugen kann
- Unterstützt dieselben Pfadvariablen wie Makros (siehe unten)
Der Text wird unaufgelöst im Projekt gespeichert, reist also mit der .ryp-Datei und dokumentiert
genau, was wohin gesendet wird.
Wann den Befehlsschritt verwenden
Verwende den Befehlsschritt für:
- Vorpositionieren des Kopfes (z.B. Anheben von Z, bevor ein Schnitt beginnt)
- Ein- und Ausschalten von Luftunterstützung, Kühlmittel oder anderer Ausrüstung zwischen Operationen
- Senden controllerspezifischer Codes rund um einen Job
- Kurzes Pausieren mit einem Dwell zwischen zwei Operationen
Verwende den Befehlsschritt nicht für:
- Wiederholen von G-Code an Ebenen- oder Werkstückgrenzen — Makros & Hooks lösen automatisch aus und funktionieren auch auf Maschinen ohne G-Code
- Ausführen von Programmen auf dem Computer (das wird in dieser Phase nicht unterstützt)

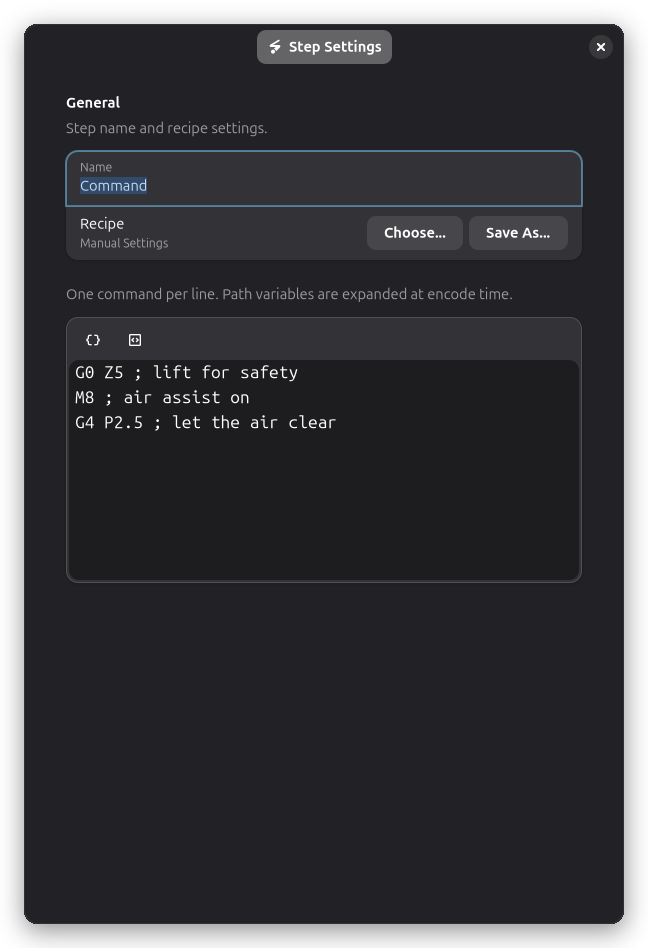

Einen Befehlsschritt hinzufügen
- Öffne den Workflow der Ebene im rechten Panel.
- Klicke auf die Schaltfläche Schritt hinzufügen und wähle Befehl.
- Gib den Maschinencode in das Textfeld ein, einen Befehl pro Zeile. Leere Zeilen werden übersprungen.
Der Schritt kann vor, zwischen oder nach anderen Schritten platziert werden und kann mehrfach in einer Ebene verwendet werden. Seine Position im Workflow ist die Position, die seine Zeilen im erzeugten Maschinencode einnehmen.
Pfadvariablen
Wie bei Makros können die Zeilen Pfadvariablen enthalten, die beim Kodieren des Jobs aufgelöst
werden. Unbekannte Variablen bleiben unverändert, und layer.*-Variablen werden aufgelöst, selbst
wenn der Schritt mitten in einer Ebene ausgeführt wird.
| Variable | Beispiel | Beschreibung |
|---|---|---|
{machine.name} | My Laser | Name der aktiven Maschine |
{layer.name} | Layer 1 | Name der gerade verarbeiteten Ebene |
{job.extents[0]} | 210.0 | Ausdehnung des Jobs auf der X-Achse (mm) |
{wcs_offset[0]} | 5.0 | X-Versatz des aktiven Arbeitskoordinatensystems |
Zum Beispiel wird ein Kommentar wie ; schneide {layer.name} auf {machine.name} beim Kodieren mit
den eingesetzten Namen versehen.
Maschinenunterstützung
Der Befehlsschritt ist auf jeder Maschine verfügbar, aber die Zeilen werden nur für Treiber ausgegeben, die Maschinencode verarbeiten. Wenn der Treiber der aktiven Maschine dies nicht tut (z.B. Ruida), zeigt der Schritt eine Warnung an, und seine Zeilen sind nicht Teil der erzeugten Ausgabe.
