Schrumpfumhüllung

Schrumpfumhüllung erzeugt einen effizienten Schneidepfad um mehrere Objekte, indem sie eine Grenze erzeugt, die sich um sie "schrumpft". Sie ist nützlich, um mehrere Teile mit minimalem Abfall aus einem Blatt zu schneiden.

Übersicht​

Schrumpfumhüllungs-Operationen:

  • Erzeugen Grenzpfade um Gruppen von Objekten
  • Minimieren Materialabfall
  • Reduzieren die Schneidezeit durch Kombinieren von Pfaden
  • Unterstützen Offset-Distanzen für Spielraum
  • Arbeiten mit jeder Kombination von Vektorformen

Wann Schrumpfumhüllung verwenden​

Verwende Schrumpfumhüllung für:

  • Schneiden mehrerer kleiner Teile aus einem Blatt
  • Minimieren von Materialabfall
  • Erstellen effizienter Nesting-Grenzen
  • Trennen von Gruppen von Teilen
  • Reduzieren der Gesamtschneidezeit

Verwende Schrumpfumhüllung nicht für:

  • Einzelne Objekte (verwende stattdessen Kontur)
  • Teile, die individuelle Grenzen benötigen
  • Präzise rechteckige Schnitte

Wie Schrumpfumhüllung funktioniert​

Schrumpfumhüllung erzeugt eine Grenze mithilfe eines Algorithmus der rechnerischen Geometrie:

  1. Starte mit einer konvexen Hülle um alle Objekte
  2. Schrumpfe die Grenze nach innen in Richtung der Objekte
  3. Umhülle die Objektgruppe eng
  4. Versetzte um die angegebene Distanz nach außen

Das Ergebnis ist ein effizienter Schneidepfad, der der Gesamtform deiner Teile folgt, während ein Spielraum erhalten bleibt.

Eine Schrumpfumhüllungs-Operation erstellen​

Schritt 1: Objekte anordnen​

  1. Platziere alle zu umhüllenden Teile auf der Arbeitsfläche
  2. Positioniere sie mit dem gewünschten Abstand
  3. Mehrere separate Gruppen können zusammen schrumpfumhüllt werden

Schritt 2: Objekte auswählen​

  1. Wähle alle in die Schrumpfumhüllung einzubeziehenden Objekte aus
  2. Es können verschiedene Formen, Größen und Typen sein
  3. Alle ausgewählten Objekte werden zusammen umhüllt

Schritt 3: Schrumpfumhüllungs-Operation hinzufügen​

  • Menü: Operationen → Schrumpfumhüllung hinzufügen
  • Rechtsklick: Kontextmenü → Operation hinzufügen → Schrumpfumhüllung

Schritt 4: Einstellungen konfigurieren​

Haupt-Einstellungen​

Der Schritt-Einstellungen-Dialog hat drei Registerkarten: Schritt-Einstellungen, Laser und Nachbearbeitung. Die Einstellungen werden unten in Registerkarten-Reihenfolge beschrieben.

Schrumpfumhüllung​

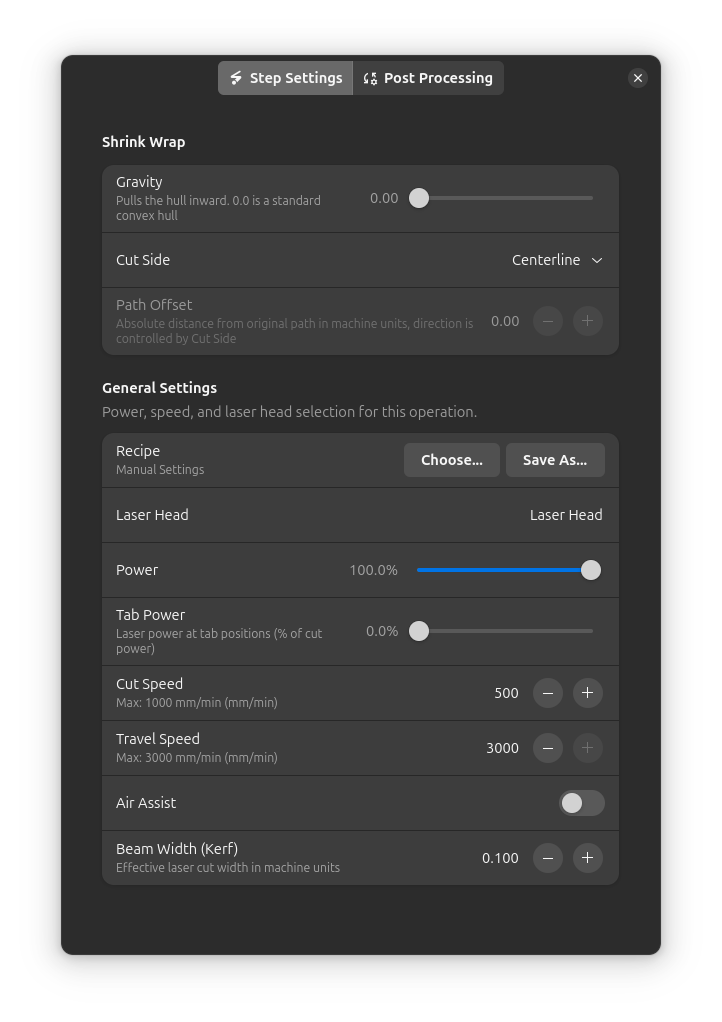

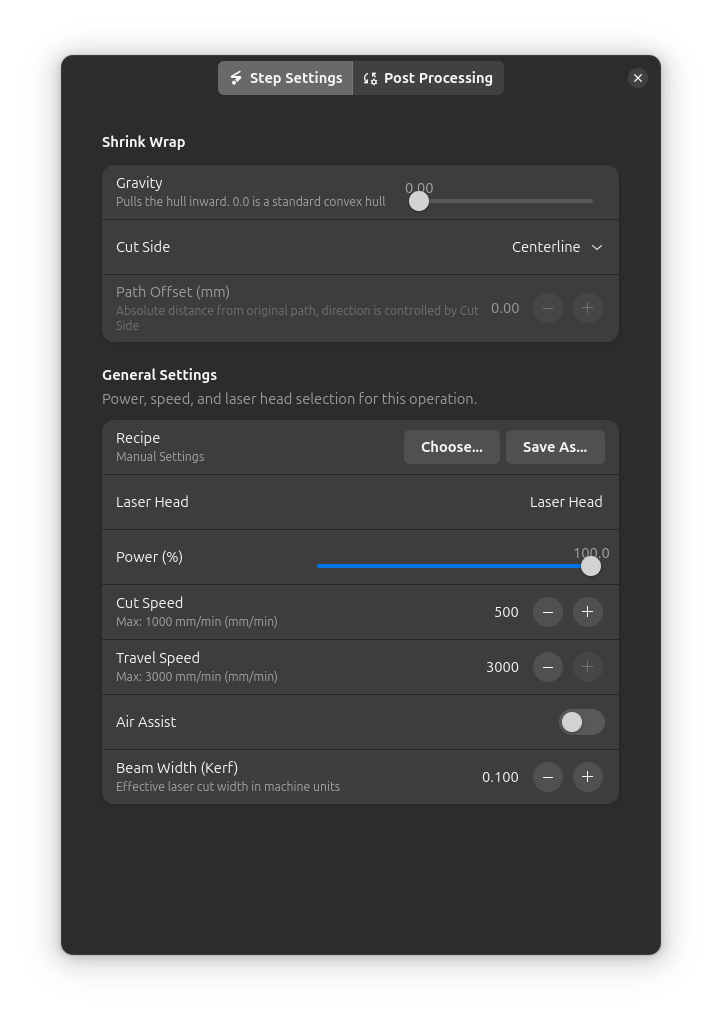

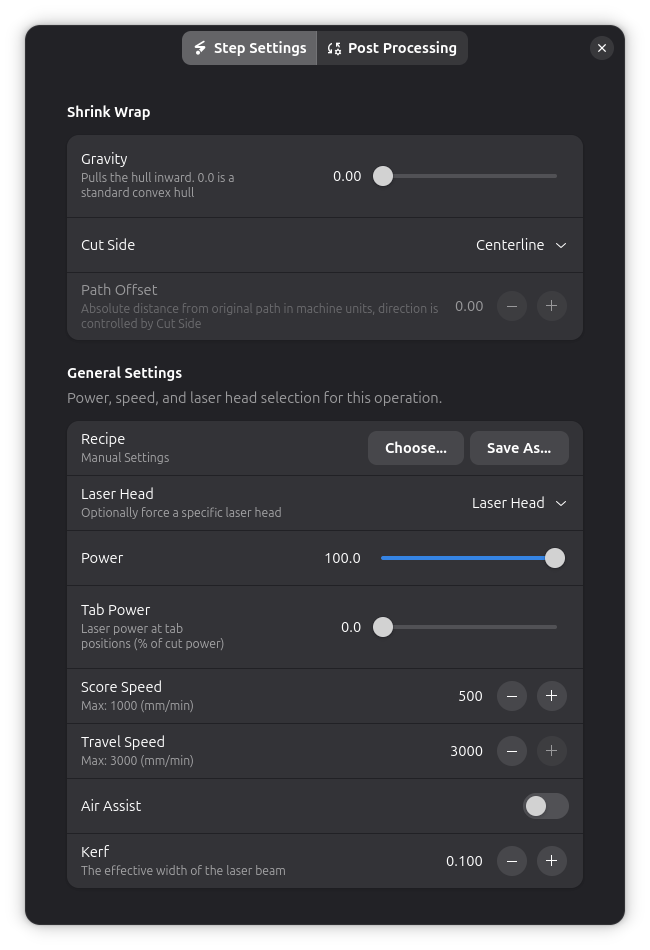

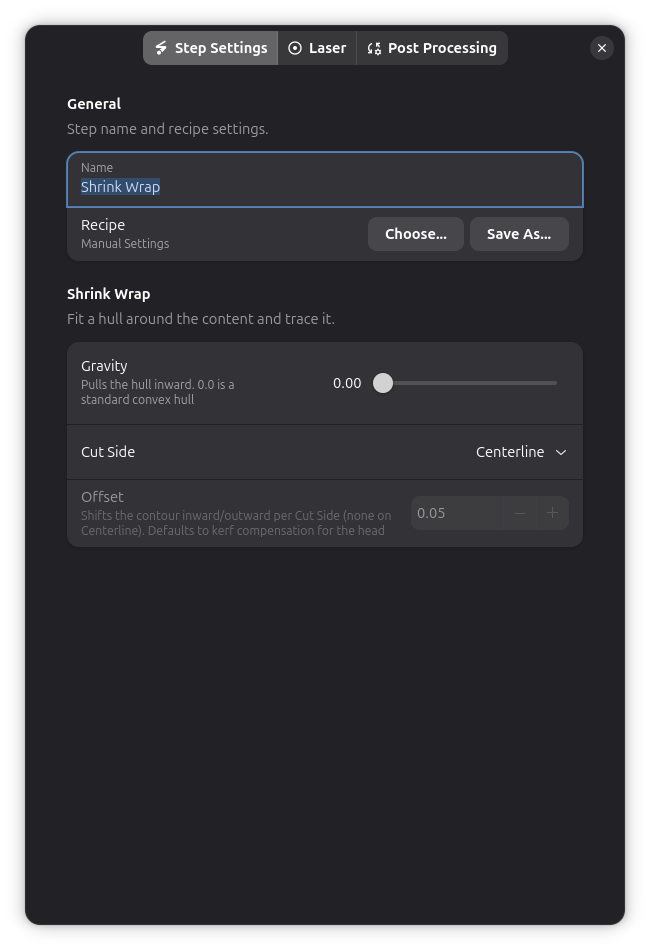

Schrumpfumhüllungs-Schritt-Einstellungen

Die Gruppe Schrumpfumhüllung auf der Registerkarte Schritt-Einstellungen steuert, wie die Hülle um den Inhalt passt.

Glättung​

Steuert, wie eng die Grenze den Objektformen folgt:

Hohe Glättung:

  • Folgt den Objekten enger
  • Komplexerer Pfad
  • Längere Schneidezeit
  • Weniger Materialabfall

Niedrige Glättung:

  • Einfacherer, gerundeterer Pfad
  • Kürzere Schneidezeit
  • Etwas mehr Materialabfall

Empfohlen: Mittlere Glättung für die meisten Fälle

Schnitt-Seite​

Steuert, wo der Laser relativ zum Schrumpfumhüllungs-Pfad schneidet:

Schnitt-SeiteBeschreibungVerwendung für
MittellinieSchneidet direkt auf dem PfadStandardschneiden
AußenSchneidet außerhalb der GrenzeDen Schnitt etwas größer machen
InnenSchneidet innerhalb der GrenzeDen Schnitt etwas kleiner machen

Offset-Distanz​

Offset (mm):

  • Wie viel Spielraum um die Teile
  • Abstand von den Objekten zur Schrumpfumhüllungs-Grenze
  • Größerer Offset = mehr Material um die Teile gelassen

Typische Werte:

  • 2-3mm: Enge Umhüllung, minimaler Abfall
  • 5mm: Komfortabler Spielraum
  • 10mm+: Extra Material für die Handhabung

Warum der Offset wichtig ist:

  • Zu klein: Risiko, in Teile zu schneiden
  • Zu groß: Verschwendet Material
  • Berücksichtigen: Schnittbreite, Schneidegenauigkeit

Laser-Einstellungen​

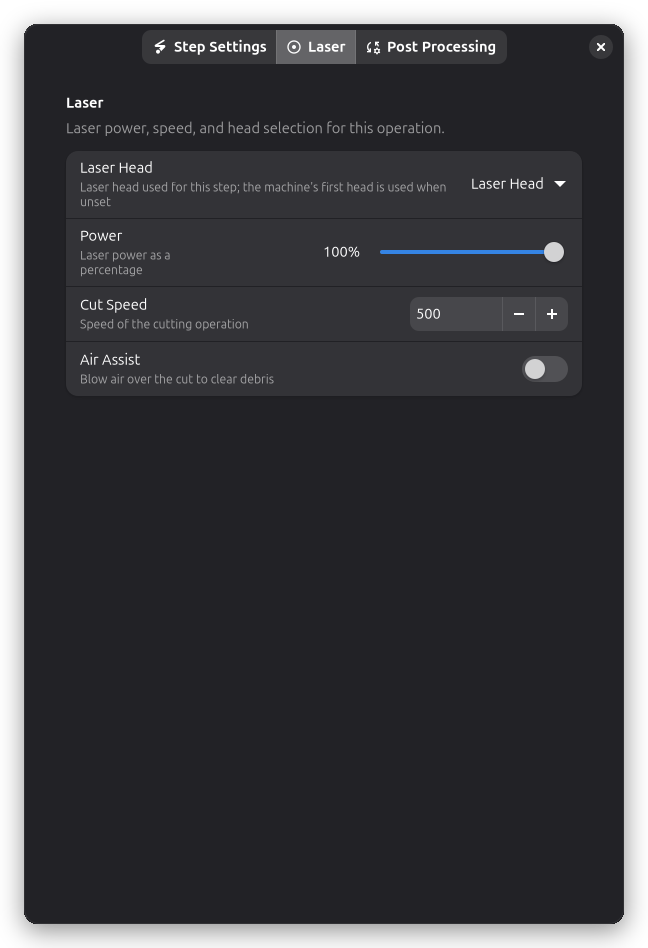

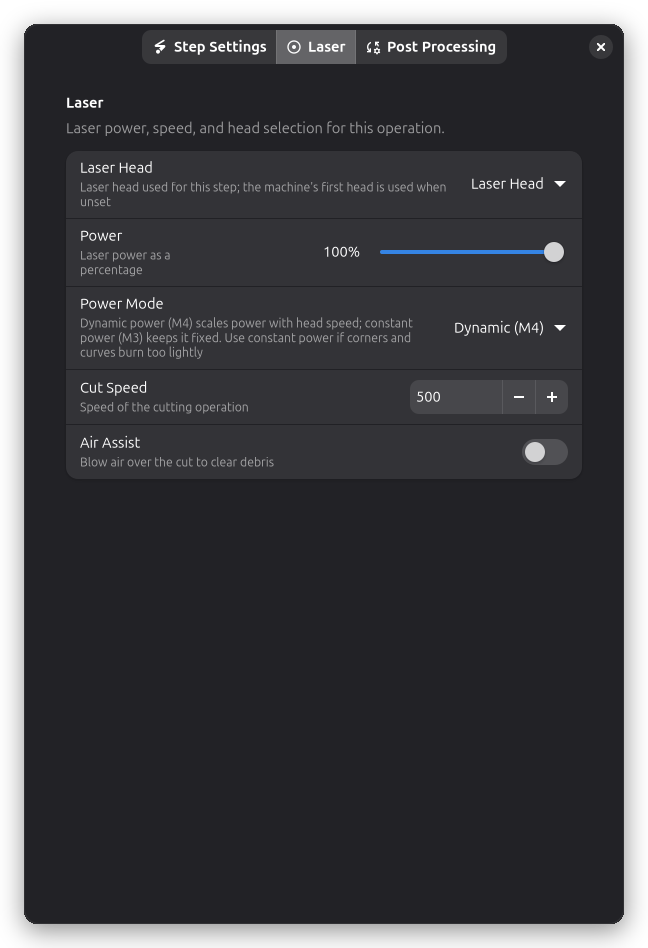

Laser-Einstellungen

Leistung, Geschwindigkeit und Laserkopf-Auswahl befinden sich auf der Seite Laser des Schritt-Einstellungen-Dialogs.

Wie andere Schneideoperationen:

Leistung (%):

  • Laserintensität zum Schneiden
  • Dieselbe wie beim Kontur-Schneiden

Geschwindigkeit (mm/min):

  • Wie schnell sich der Laser bewegt
  • An die Schnittgeschwindigkeit deines Materials anpassen

Um die Grenze mehr als einmal zu schneiden, füge einen Mehrfach-Durchgang-Nachbearbeitungsprozessor hinzu.

Anwendungsfälle​

Chargen-Teile-Produktion​

Szenario: 20 kleine Teile aus einem großen Blatt schneiden

Ohne Schrumpfumhüllung:

  • Volle Blatt-Grenze schneiden
  • Alles Material um die Teile verschwenden
  • Lange Schneidezeit

Mit Schrumpfumhüllung:

  • Enge Grenze um die Teilgruppe schneiden
  • Material für andere Projekte sparen
  • Schnelleres Schneiden (kürzerer Umfang)

Nesting-Optimierung​

Workflow:

  1. Teile effizient auf dem Blatt nesten
  2. Teile in Abschnitte gruppieren
  3. Jeden Abschnitt schrumpfumhüllen
  4. Abschnitte separat schneiden

Vorteile:

  • Fertige Abschnitte können entfernt werden, während du fortfährst
  • Einfachere Handhabung geschnittener Teile
  • Reduziertes Risiko von Teilbewegung

Material-Schonung​

Beispiel: Kleine Teile auf teurem Material

Prozess:

  1. Teile eng anordnen
  2. Schrumpfumhüllung mit 3mm Offset
  3. Frei aus dem Blatt schneiden
  4. Verbleibendes Material sparen

Ergebnis: Maximale Materialeffizienz

Mit anderen Operationen kombinieren​

Schrumpfumhüllung + Kontur​

Häufiger Workflow:

  1. Kontur-Operationen auf einzelnen Teilen (Details schneiden)
  2. Schrumpfumhüllung um die Gruppe (frei aus dem Blatt schneiden)

Ausführungsreihenfolge:

  • Zuerst: Details in die Teile schneiden (während befestigt)
  • Zuletzt: Schrumpfumhüllung schneidet die Gruppe frei

Siehe Mehrschicht-Workflow für Details.

Schrumpfumhüllung + Raster​

Beispiel: Gravur- und Schnittteile

  1. Raster-Logos auf Teile gravieren
  2. Kontur-Schnitt der Teilumrisse
  3. Schrumpfumhüllung um die gesamte Gruppe

Vorteile:

  • Alle Gravuren erfolgen, während das Material befestigt ist
  • Die letzte Schrumpfumhüllung schneidet die gesamte Charge frei

Nachbearbeitung​

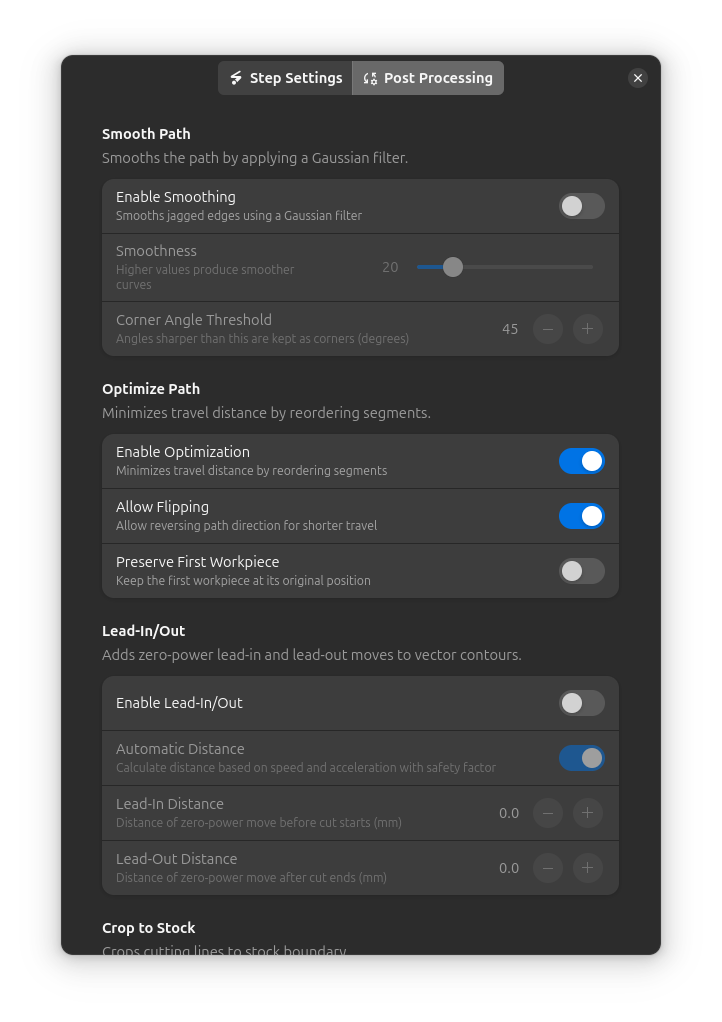

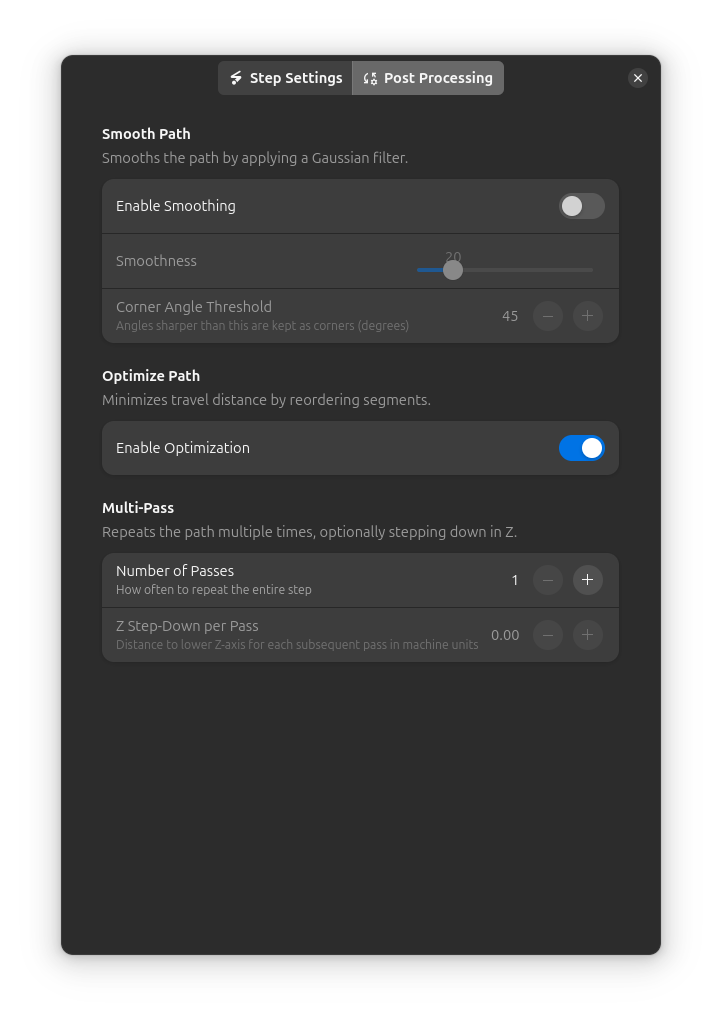

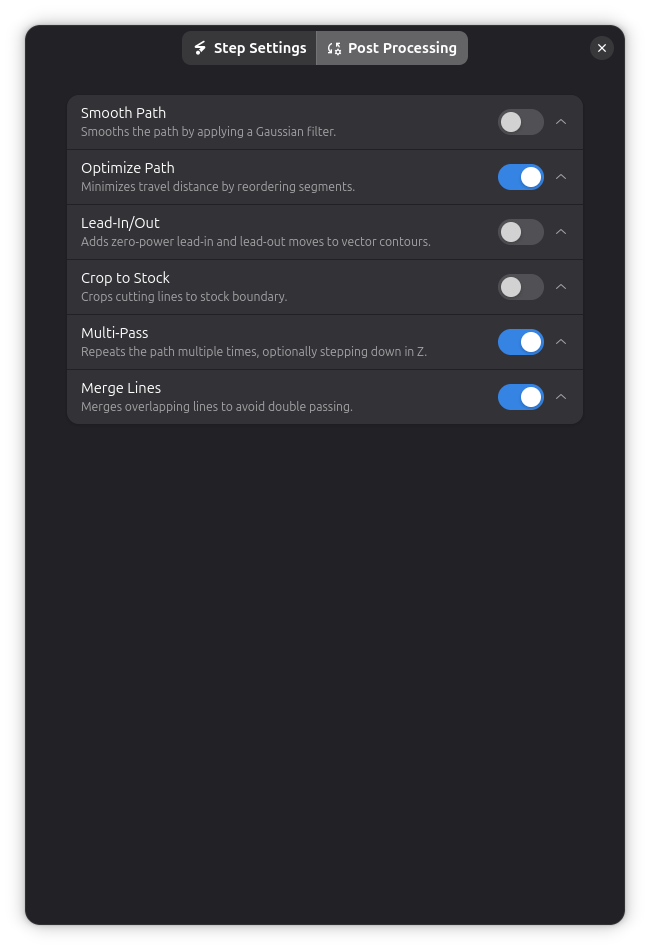

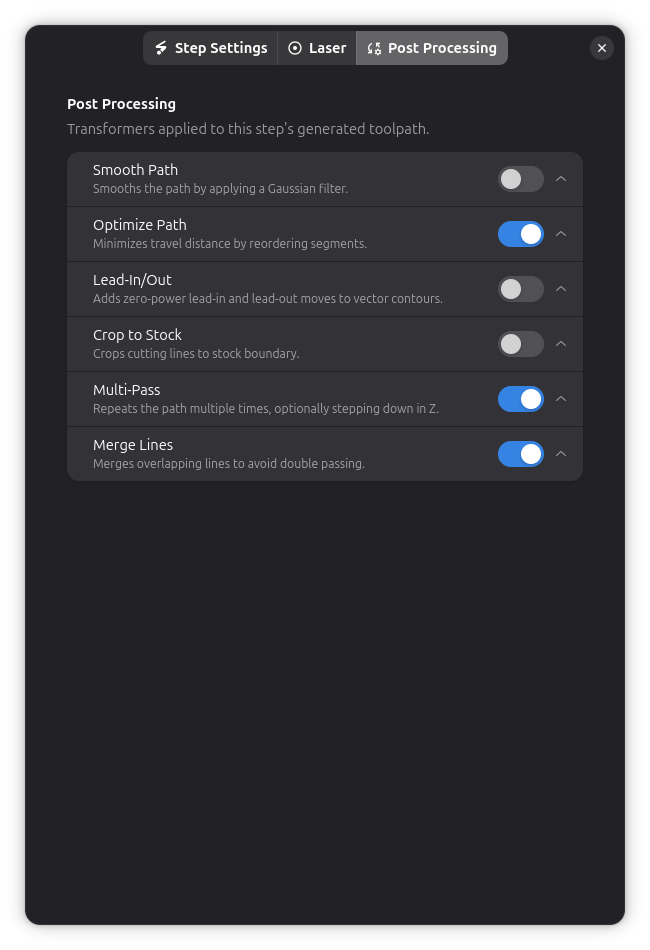

Schrumpfumhüllungs-Nachbearbeitungseinstellungen

Schrumpfumhüllungs-Operationen unterstützen mehrere Nachbearbeitungsoptionen:

Teilabstand​

Optimaler Abstand:

  • 5-10mm zwischen den Teilen
  • Genug, damit die Schrumpfumhüllung separate Objekte unterscheiden kann
  • Nicht so viel, dass du Material verschwendest

Zu nah:

  • Teile können zusammen umhüllt werden
  • Schrumpfumhüllung kann Lücken überbrücken
  • Nach dem Schneiden schwer zu trennen

Zu weit:

  • Verschwendet Material
  • Längere Schneidezeit
  • Ineffiziente Blattnutzung

Material-Überlegungen​

Am besten geeignet für:

  • Produktionsläufe (viele identische Teile)
  • Kleine Teile aus großen Blättern
  • Teure Materialien (Abfall minimieren)
  • Chargen-Schneidejobs

Nicht ideal für:

  • Einzelne große Teile
  • Teile, die das gesamte Blatt ausfüllen
  • Wenn du das ganze Blatt schneiden musst

Sicherheit​

Immer:

  • Überprüfen, dass die Grenze keine Teile überlappt
  • Verifizieren, dass der Offset ausreichend ist
  • Vorschau in der 3D-Vorschau
  • Zuerst auf Abfallmaterial testen

Achten auf:

  • Schrumpfumhüllung, die in Teile schneidet (Offset erhöhen)
  • Teile, die sich bewegen, bevor die Schrumpfumhüllung abgeschlossen ist
  • Materialverzug, der Teile aus der Position zieht

Fortgeschrittene Techniken​

Mehrere Schrumpfumhüllungen​

Separate Grenzen für verschiedene Gruppen erstellen:

Prozess:

  1. Teile in logische Gruppen anordnen
  2. Gruppe 1 schrumpfumhüllen (obere Teile)
  3. Gruppe 2 schrumpfumhüllen (untere Teile)
  4. Gruppen separat schneiden

Vorteile:

  • Fertige Gruppen während des Jobs entfernen
  • Bessere Organisation
  • Einfachere Teileentnahme

Verschachtelte Schrumpfumhüllungen​

Schrumpfumhüllung innerhalb einer größeren Grenze:

Beispiel:

  1. Innere Schrumpfumhüllung: Kleine detaillierte Teile
  2. Äußere Schrumpfumhüllung: Enthält größere Teile
  3. Kontur: Volle Blatt-Grenze

Verwenden für: Komplexe Mehrteil-Layouts

Spielraum-Test​

Vor dem Produktionslauf:

  1. Schrumpfumhüllung erstellen
  2. Mit der 3D-Vorschau vorschauen
  3. Verifizieren, dass der Spielraum ausreichend ist
  4. Prüfen, dass keine Teile geschnitten werden
  5. Test auf Abfallmaterial durchführen

Fehlerbehebung​

Schrumpfumhüllung schneidet in Teile​

  • Erhöhen: Offset-Distanz
  • Überprüfen: Teile sind nicht zu nah beieinander
  • Verifizieren: Schrumpfumhüllungs-Pfad in der Vorschau
  • Einrechnen: Schnittbreite (Laserstrahl-Breite)

Grenze folgt den Formen nicht​

  • Erhöhen: Glättungs-Einstellung
  • Überprüfen: Teile sind richtig ausgewählt
  • Versuchen: Kleinerer Offset (umhüllt möglicherweise zu weit außen)

Teile werden zusammen umhüllt​

  • Erhöhen: Abstand zwischen den Teilen
  • Hinzufügen: Manuelle Konturen um einzelne Teile
  • Aufteilen: In mehrere Schrumpfumhüllungs-Operationen

Schneiden dauert zu lange​

  • Verringern: Glättung (einfacherer Pfad)
  • Erhöhen: Offset (geradere Grenzen)
  • In Betracht ziehen: Mehrere kleinere Schrumpfumhüllungen

Teile bewegen sich während des Schneidens​

  • Hinzufügen: Kleine Laschen, um Teile zu halten (siehe Halte-Laschen)
  • Verwenden: Schneidreihenfolge: von innen nach außen
  • Sicherstellen: Material ist flach und befestigt
  • Überprüfen: Blatt ist nicht verzogen

Technische Details​

Algorithmus​

Schrumpfumhüllung verwendet rechnerische Geometrie:

  1. Konvexe Hülle - Äußere Grenze finden
  2. Alpha-Form - In Richtung der Objekte schrumpfen
  3. Offset - Um die Offset-Distanz erweitern
  4. Vereinfachen - Basierend auf der Glättungs-Einstellung

Pfad-Optimierung​

Der Grenzpfad wird optimiert für:

  • Minimale Gesamtlänge
  • Glatte Kurven (basierend auf Glättung)
  • Effiziente Start-/Endpunkte

Koordinatensystem​

  • Einheiten: Millimeter (mm)
  • Präzision: 0.01mm typisch
  • Koordinaten: Gleich wie im Arbeitsbereich
