Pfade bereinigen

Logos und Zeichnungen aus anderen Programmen sind nicht immer sauber. Ein Umriss kann einen Bruchteil eines Millimeters vor seinem Startpunkt enden, eine Form kann aus mehreren offenen Teilen bestehen, oder derselbe Pfad steht zweimal in der Datei. Rayforge schneidet solche Pfade genau so, wie sie sind: Eine Form, die nur geschlossen aussieht, wird als offen behandelt, und ein doppelter Pfad wird zweimal geschnitten.

Die Werkzeuge zum Bereinigen von Pfaden beheben das bei den ausgewählten Werkstücken. Du findest sie im Menü Objekt und im Kontextmenü der Arbeitsfläche unter Pfade bereinigen. Jedes Werkzeug ist ein einzelner Rückgängig-Schritt.

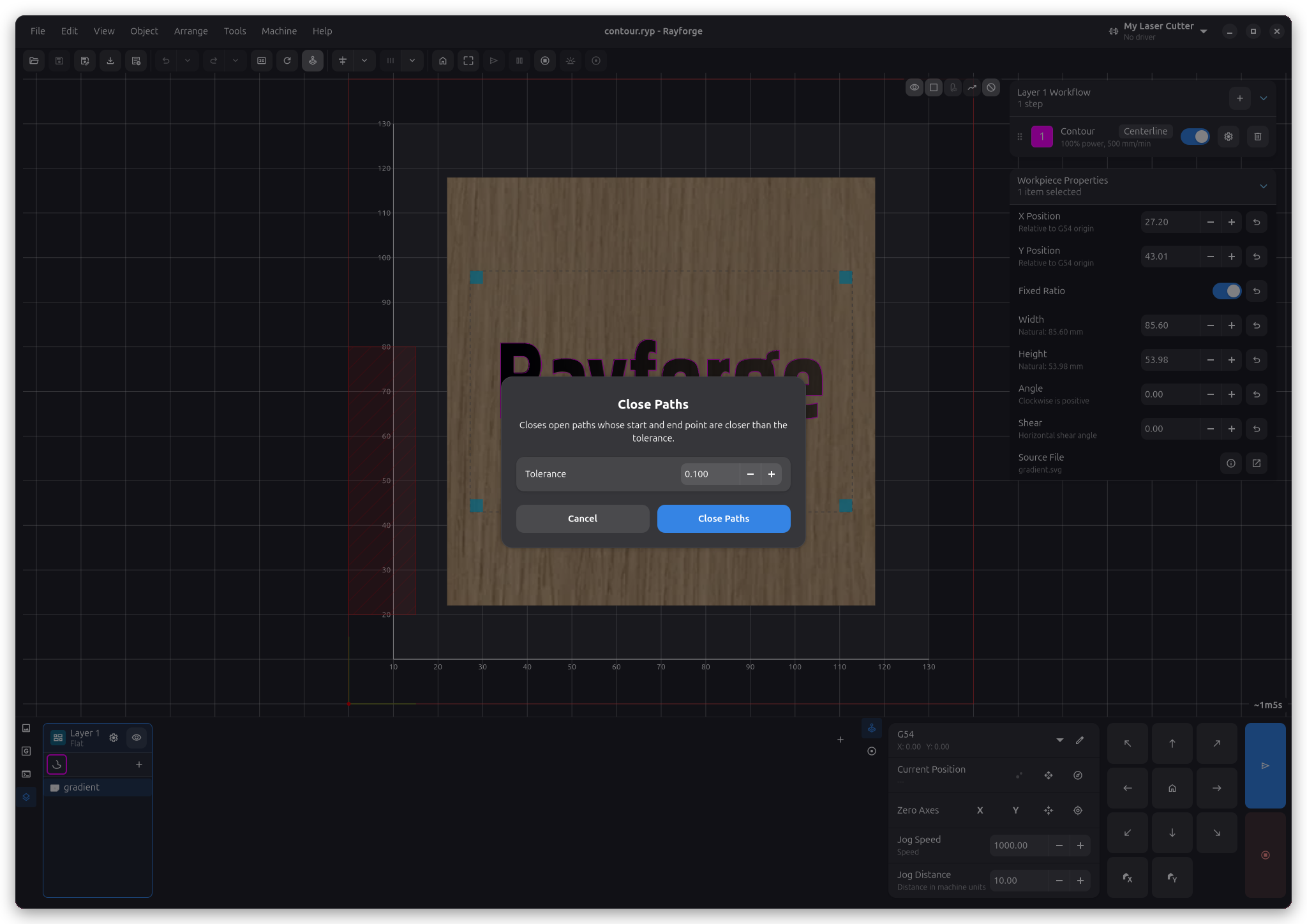

Der Dialog „Pfade schließen“

Pfade schließen​

Pfade schließen… schließt jeden offenen Pfad, dessen Anfangs- und Endpunkt näher beieinander liegen als die eingegebene Toleranz. Die Lücke wird mit einer geraden Linie zwischen den beiden vorhandenen Punkten überbrückt, sodass sich die Form weder verschiebt noch ihre Größe ändert.

Offene Pfade verbinden​

Offene Pfade verbinden… verbindet offene Pfade, deren Endpunkte näher beieinander liegen als die Toleranz, zu längeren Pfaden. Teile werden bei Bedarf umgedreht, die Reihenfolge und Richtung, in der sie gezeichnet wurden, spielt also keine Rolle. Treffen sich danach die Enden eines verbundenen Pfads, wird er außerdem geschlossen.

Beide Werkzeuge merken sich die zuletzt verwendete Toleranz für die laufende Sitzung. Für die meisten importierten Dateien passt eine Toleranz zwischen 0,05 mm und 0,2 mm.

Duplikate löschen​

Duplikate löschen entfernt Pfade, die genau auf einem anderen Pfad im selben Werkstück liegen, unabhängig von ihrer Richtung oder ihrem Startpunkt. Wenn du mehrere Werkstücke auswählst, wird auch ein Werkstück entfernt, das eine exakte Kopie eines anderen ausgewählten Werkstücks an derselben Position ist.

Überlappende Pfade, die nur einen Teil ihrer Länge gemeinsam haben, bleiben erhalten. Um diese kümmert sich der Postprozessor Linien zusammenführen, wenn der Auftrag erzeugt wird.

Zerlegen​

Zerlegen macht aus jedem Pfad eines Werkstücks ein eigenes Werkstück, einschließlich Löchern und offener Pfade. Das unterscheidet sich von Teilen, das eine Insel mit ihren Löchern zusammenhält.

Das Bereinigen von Pfaden funktioniert nur bei importierten und nachgezeichneten Werkstücken. Werkstücke aus einer Skizze bearbeitest du stattdessen im Sketcher.
