Arrays
Mit der Array-Funktion kannst du mehrere Kopien von ausgewählten Werkstücken in drei verschiedenen Layout-Modi erstellen. Jeder Modus öffnet einen nicht-modalen Dialog, sodass du weiterhin mit der Leinwand interagieren kannst, während du die Parameter anpasst — die Vorschau aktualisiert sich in Echtzeit.
Um einen Array-Dialog zu öffnen, wähle ein oder mehrere Werksstücke auf der Leinwand aus und wähle dann den Array-Modus aus der Werkzeugleiste oder dem Kontextmenü aus.
Alle Array-Modi sind nicht-modal. Du kannst Werksstücke auf der Leinwand ziehen, während der Dialog geöffnet ist, und die Vorschau aktualisiert sich live, um die neuen Positionen widerzuspiegeln.

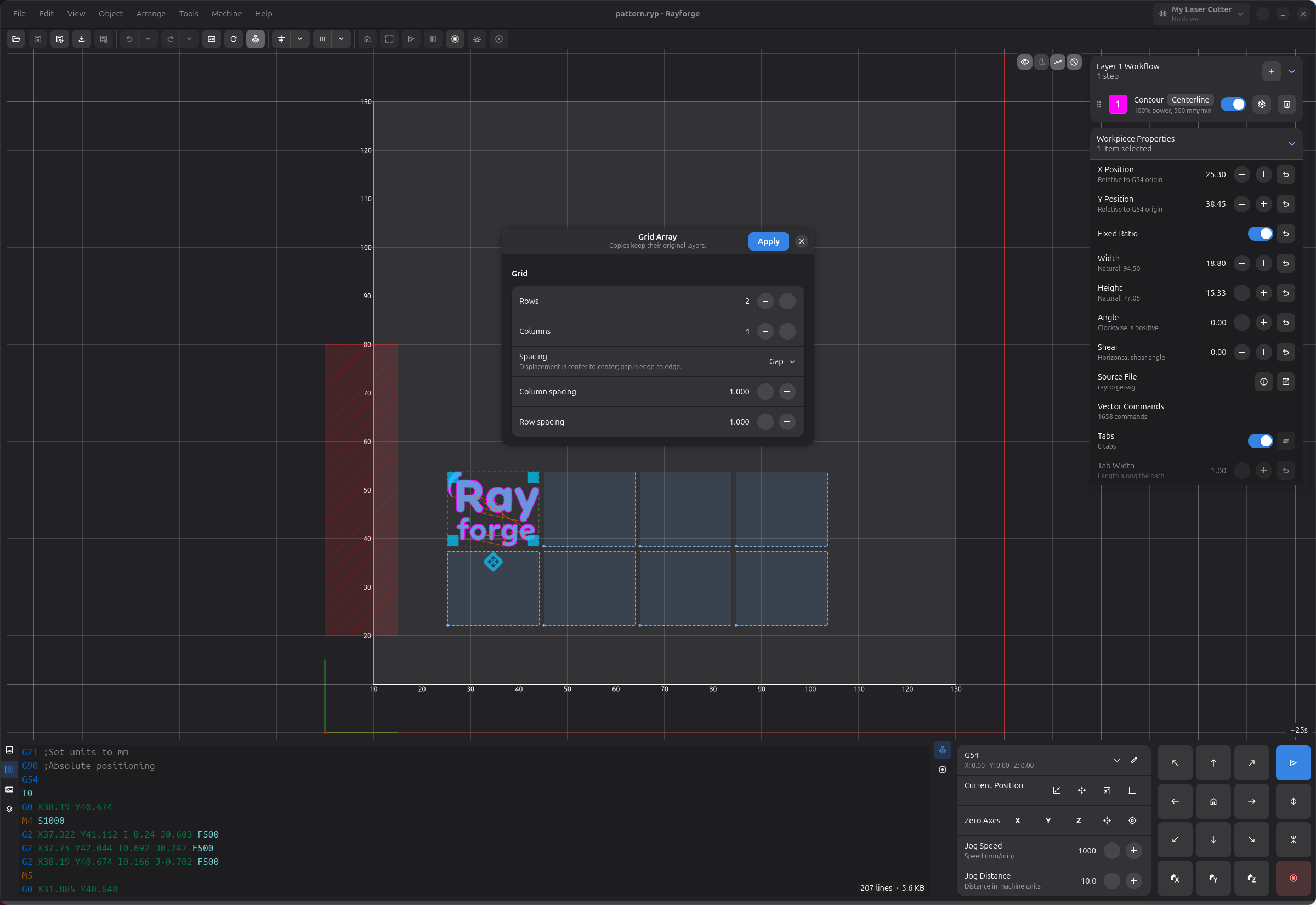

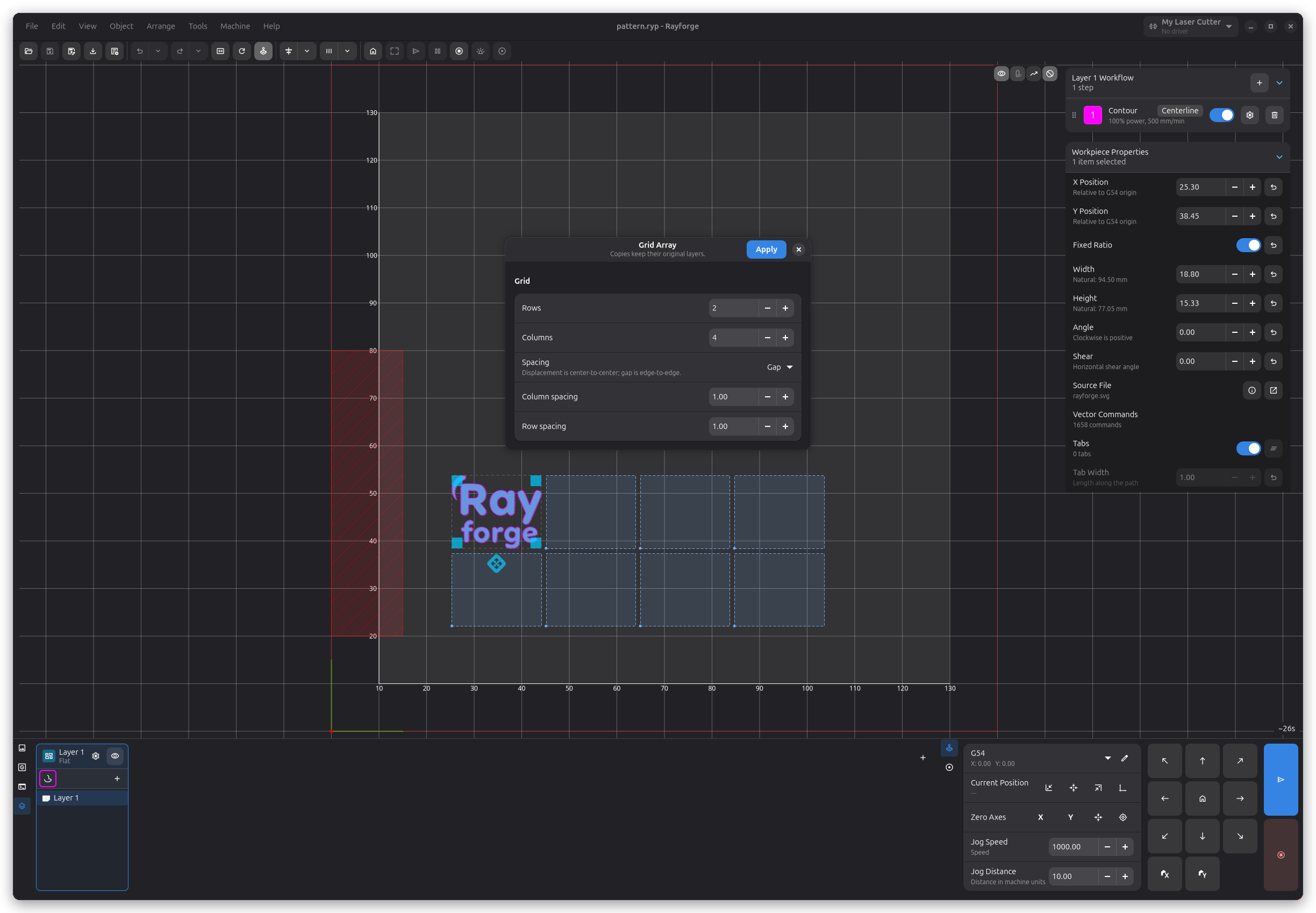

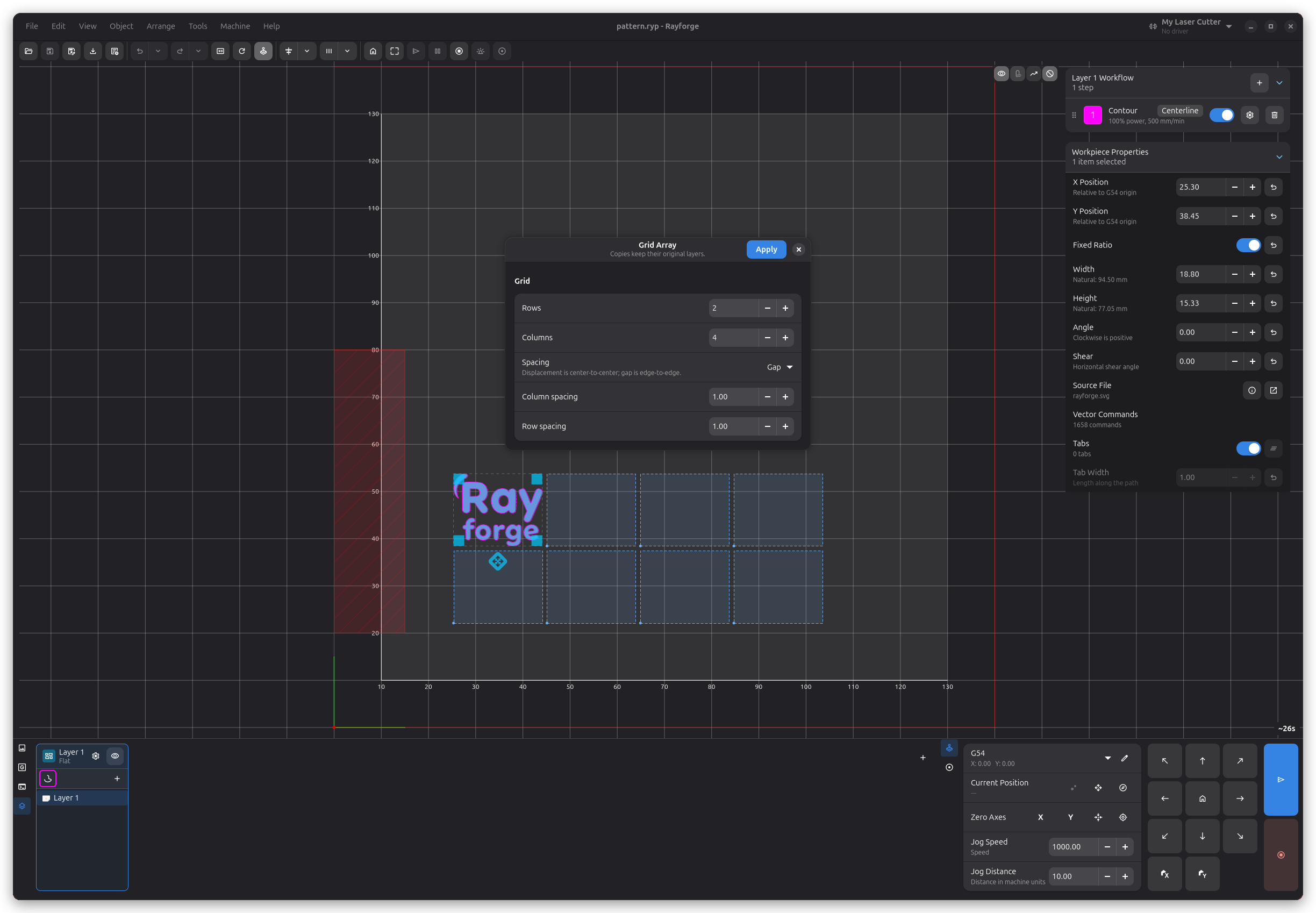

Gitter
Der Gitter-Modus ordnet Kopien in einer rechteckigen Matrix aus Zeilen und Spalten an, mit konfigurierbarem horizontalen und vertikalem Abstand.
Einstellungen
| Einstellung | Beschreibung |
|---|---|
| Zeilen | Anzahl der Zeilen (1–360) |
| Spalten | Anzahl der Spalten (1–360) |
| Abstandsmodus | Wähle zwischen Lücke (Abstand zwischen Kopien) oder Steigung (Abstand von Kante zu Kante jedes Exemplars) |
| Spaltenabstand | Horizontaler Abstand zwischen den Spalten |
| Zeilenabstand | Vertikaler Abstand zwischen den Zeilen |

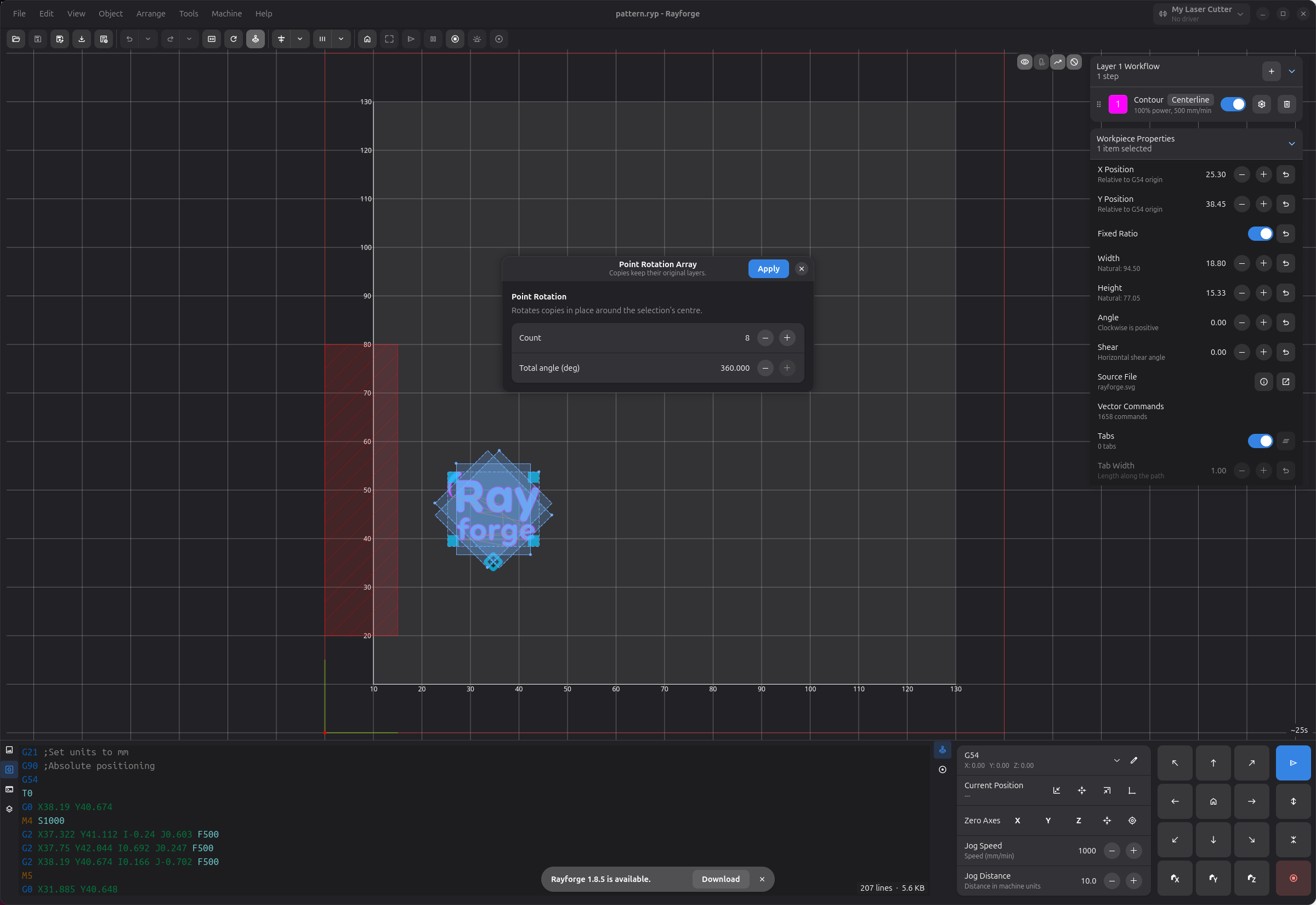

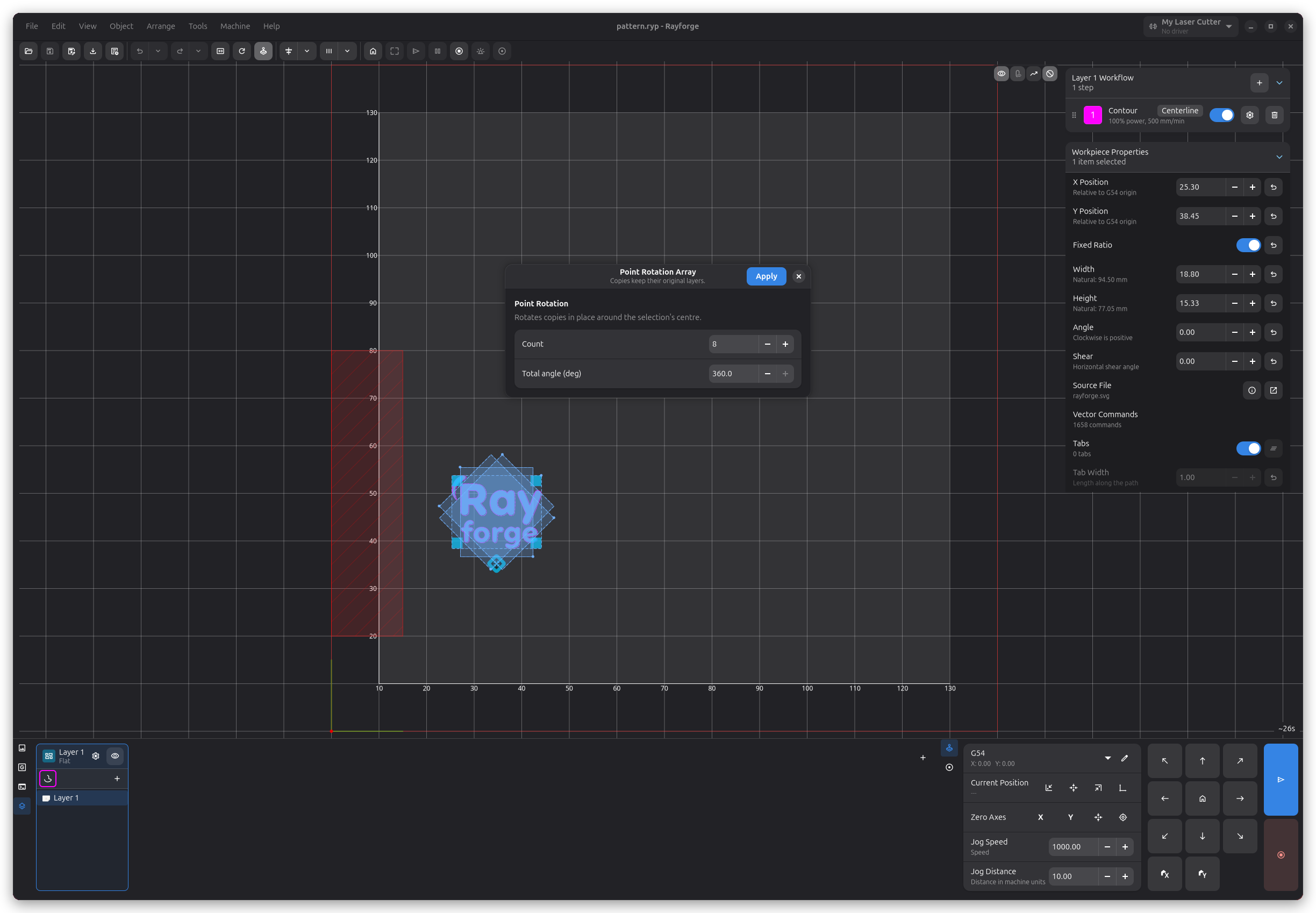

Punktrotation
Der Punktrotations-Modus erstellt Kopien, indem er sie an ihrem eigenen Mittelpunkt rotiert. Dies ist nützlich für die Erstellung von kreisförmigen Mustern, bei denen jede Kopie an ihrem Originalort bleibt, aber um einen Bruchteil des Gesamtwinkels gedreht wird.
Einstellungen
| Einstellung | Beschreibung |
|---|---|
| Anzahl | Anzahl der Kopien (1–360) |
| Gesamtwinkel (Grad) | Gesamter Winkelbereich aller Kopien (−360° bis 360°) |
Da die Rotation um den eigenen Mittelpunkt der Auswahl erfolgt, verschieben sich beim Ziehen des Werksstücks auf der Leinwand alle Kopien gemeinsam, während der Dialog geöffnet bleibt.

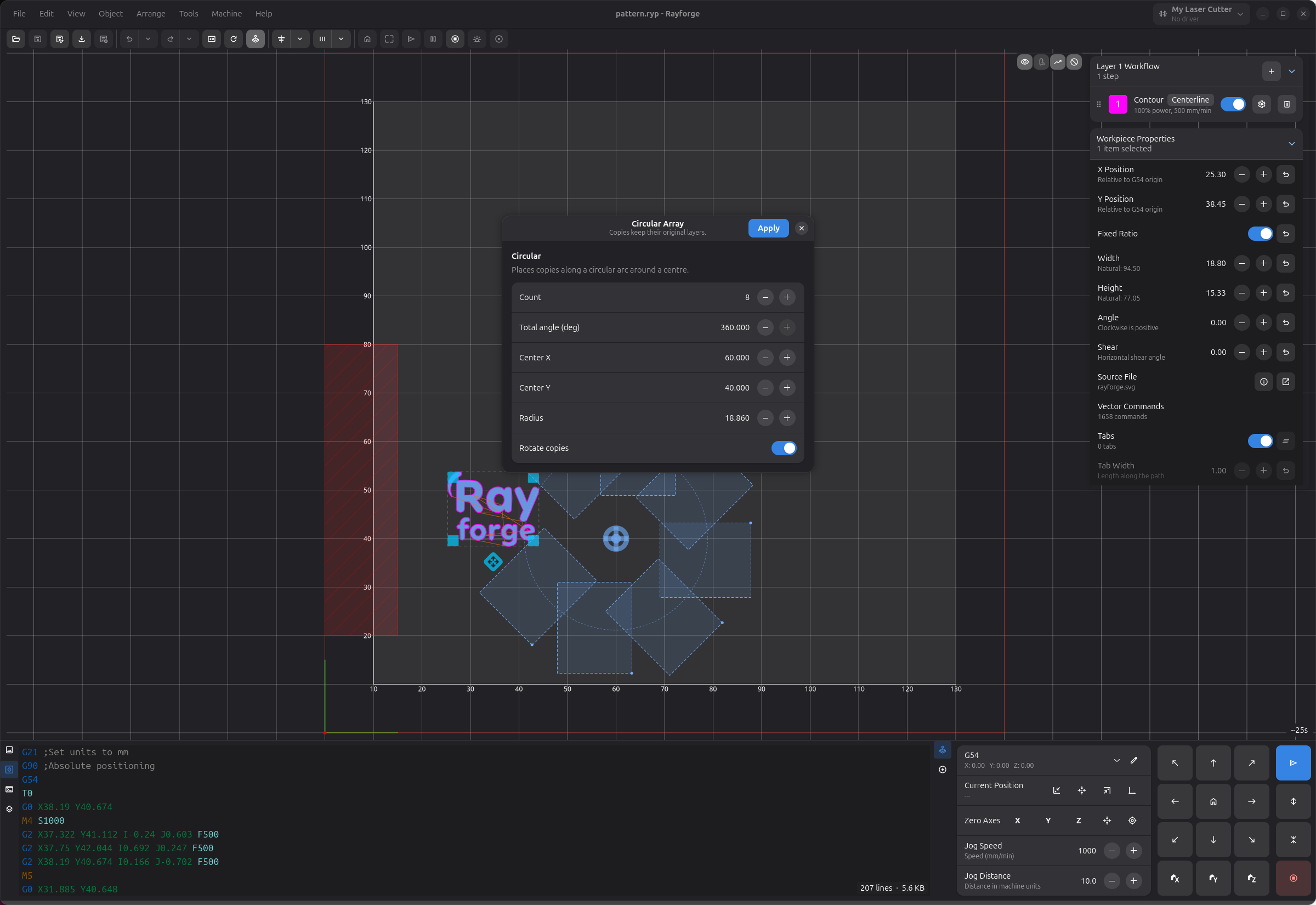

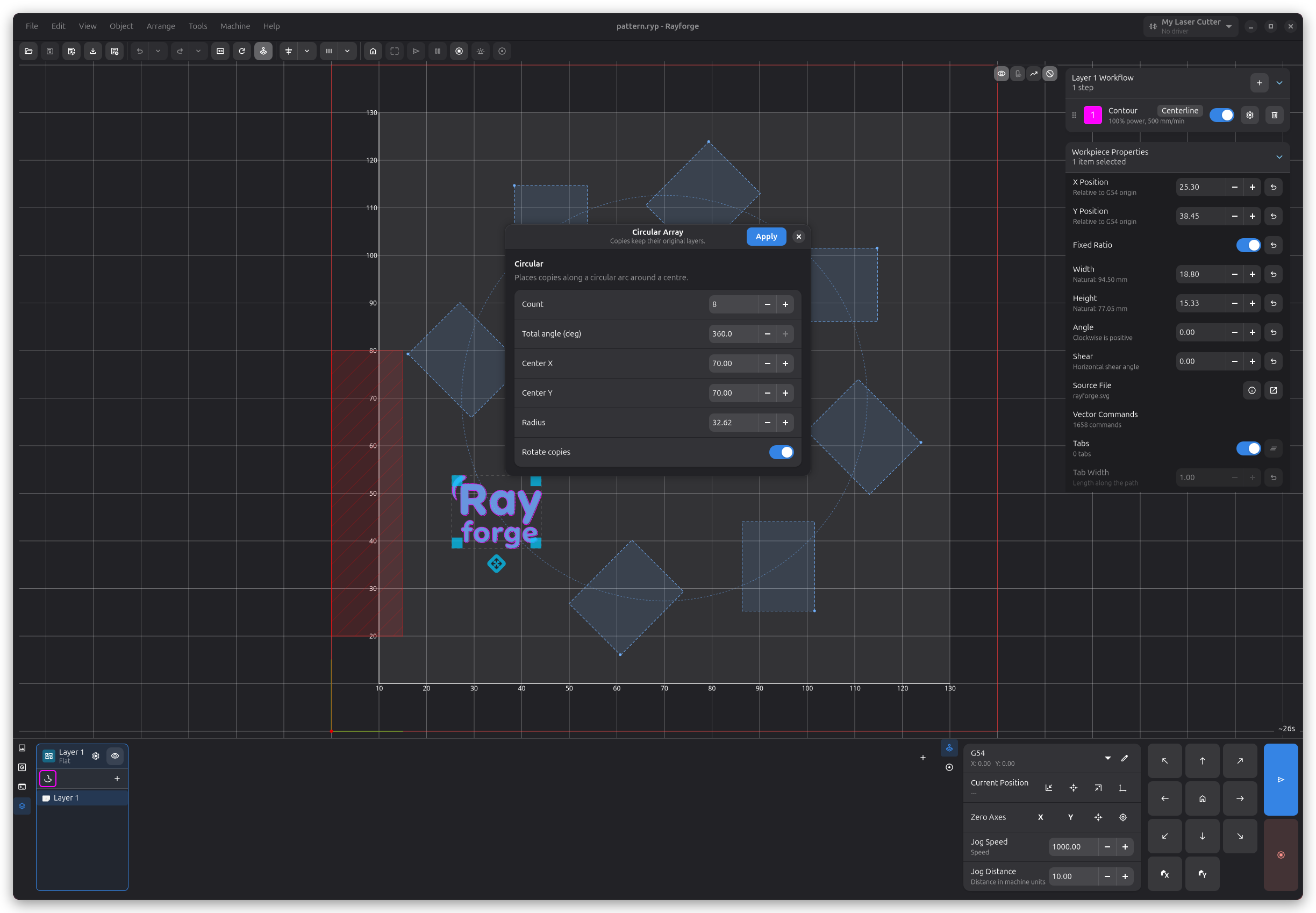

Kreis
Der Kreis-Modus platziert Kopien entlang eines Kreisbogens um einen Mittelpunkt. Ein Fadenkreuz-Marker auf der Leinwand zeigt den Mittelpunkt an, und du kannst ihn an eine neue Position ziehen, während der Dialog geöffnet ist.
Einstellungen
| Einstellung | Beschreibung |
|---|---|
| Anzahl | Anzahl der Kopien (1–360) |
| Gesamtwinkel (Grad) | Winkelbereich des Bogens (−360° bis 360°) |
| Mitte X | X-Koordinate des Kreismittelpunkts |
| Mitte Y | Y-Koordinate des Kreismittelpunkts |
| Radius | Radius des kreisförmigen Pfads |
| Kopien drehen | Wenn aktiviert, wird jede Kopie entlang der Bogentangente gedreht |
Das Fadenkreuz auf der Leinwand repräsentiert den Kreismittelpunkt. Ziehe es, um das Array interaktiv umzupositionieren — die Felder Mitte X und Mitte Y im Dialog werden automatisch aktualisiert.
Du kannst auch das ursprüngliche Werkstück auf der Leinwand ziehen. Der Radius wird automatisch aktualisiert, um die Kopien bei ihrem aktuellen Abstand vom Mittelpunkt zu halten.
