ऑफ़सेट फ़िल

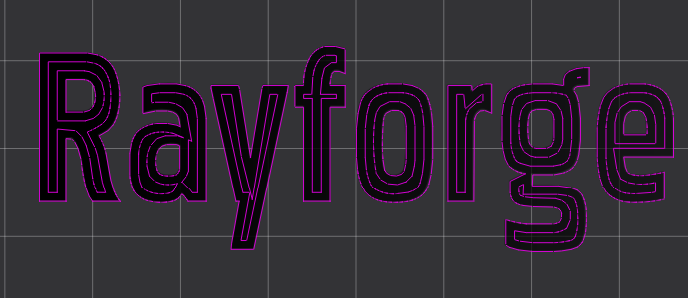

ऑफ़सेट फ़िल बंद वेक्टर आकृतियों को ऐसे छल्लों से भरता है जो उनकी आउटलाइन के समानांतर चलते हैं. पहला छल्ला स्वयं आउटलाइन का अनुसरण करता है; हर अगला छल्ला एक लाइन अंतराल और भीतर होता है, जब तक आकृति भर न जाए. आकृति के छेद खाली रहते हैं: छल्ले उनके किनारों का भी अनुसरण करते हैं.
अवलोकन
जहाँ उत्कीर्णन सीधी रेखाओं में आगे-पीछे चलता है और वेवफ़्रंट पॉकेट केंद्र से बाहर फैलता है, वहीं ऑफ़सेट फ़िल आउटलाइन से भीतर की ओर काम करता है. हर छल्ला एक बंद पाथ है जो अपनी मध्य रेखा पर काटा जाता है, इसलिए भराव डिज़ाइन का आकार ले लेता है.
ऑफ़सेट फ़िल ऑपरेशन:
- बंद वेक्टर आकृतियों को आउटलाइन के समानांतर छल्लों से भरते हैं
- आकृति के भीतर के छेदों को खाली रखते हैं
- खुले पाथ को अनदेखा करते हैं
- छल्लों को बाहर से अंदर या अंदर से बाहर काटते हैं
कब ऑफ़सेट फ़िल उपयोग करें
ऑफ़सेट फ़िल का उपयोग करें:
- टेक्स्ट, लोगो और अन्य वेक्टर आकृतियों को ऐसे भराव से भरने के लिए जो उनकी रूपरेखा का अनुसरण करे
- ऐसे पॉकेट साफ़ करने के लिए जहाँ छल्लों को आकृति के किनारे से सटा रहना चाहिए
- ऐसे डिज़ाइनों के लिए जहाँ भराव पैटर्न तैयार वस्तु में दिखता है
ऑफ़सेट फ़िल का उपयोग न करें:
- केवल आउटलाइन पर काटने के लिए (इसके बजाय कॉन्टूर उपयोग करें)
- बिटमैप छवियाँ भरने के लिए (इसके बजाय उत्कीर्णन उपयोग करें)
- खुले पाथ के लिए, जो भरने लायक कोई क्षेत्र नहीं घेरते
ऑफ़सेट फ़िल ऑपरेशन बनाना
चरण 1: आकृतियाँ तैयार करें
- कैनवास पर बंद वेक्टर आकृतियाँ आयात करें या बनाएँ
- सुनिश्चित करें कि आकृतियाँ बंद पाथ हैं; खुले पाथ छोड़ दिए जाते हैं
चरण 2: ऑफ़सेट फ़िल स्टेप जोड़ें
- दाएँ पैनल में लेयर का वर्कफ़्लो खोलें।
- स्टेप जोड़ें बटन पर क्लिक करें और ऑफ़सेट फ़िल चुनें।
चरण 3: सेटिंग्स कॉन्फ़िगर करें
अपनी सामग्री और वांछित फ़िनिश से मेल खाने के लिए लाइन अंतराल, ऑफ़सेट और भराव दिशा समायोजित करें.
मुख्य सेटिंग्स

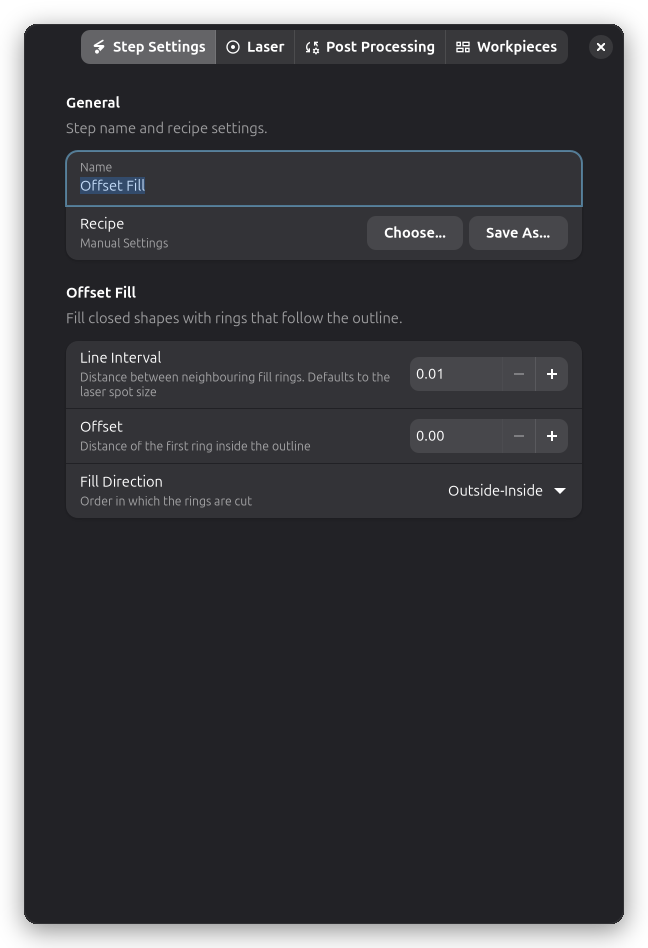

स्टेप सेटिंग्स संवाद में चार टैब हैं: Step Settings, Laser, Post Processing, और वर्कपीस. सेटिंग्स नीचे टैब क्रम में वर्णित हैं.
ऑफ़सेट फ़िल सेटिंग्स
Step Settings टैब का ऑफ़सेट फ़िल समूह भराव पैटर्न नियंत्रित करता है.
लाइन अंतराल (Line Interval)
पड़ोसी भराव छल्लों के बीच की दूरी. छोटे मान अधिक छल्लों और लंबे जॉब समय के साथ घना भराव देते हैं; बड़े मान तेज़ होते हैं पर छल्लों के बीच अधिक जगह छोड़ते हैं.
लाइन अंतराल डिफ़ॉल्ट रूप से लेज़र स्पॉट आकार होता है और उसकी सीमा 0.01–50.0 mm है.
ऑफ़सेट (Offset)
आउटलाइन के भीतर पहले छल्ले की दूरी. डिफ़ॉल्ट 0.0 पर पहला छल्ला आउटलाइन पर होता है; बड़ा मान आउटलाइन और भराव के बीच मार्जिन छोड़ता है. यह तब उपयोगी है जब एक अलग कॉन्टूर पास किनारा पूरा करेगा.
सीमा: 0.0–20.0 mm. डिफ़ॉल्ट 0.0 है.
भराव दिशा (Fill Direction)
वह क्रम जिसमें छल्ले काटे जाते हैं:
- बाहर-अंदर (डिफ़ॉल्ट): सबसे बाहरी छल्ला पहले काटा जाता है और भराव केंद्र की ओर बढ़ता है
- अंदर-बाहर: सबसे भीतरी छल्ला पहले और आउटलाइन वाला छल्ला अंत में काटा जाता है

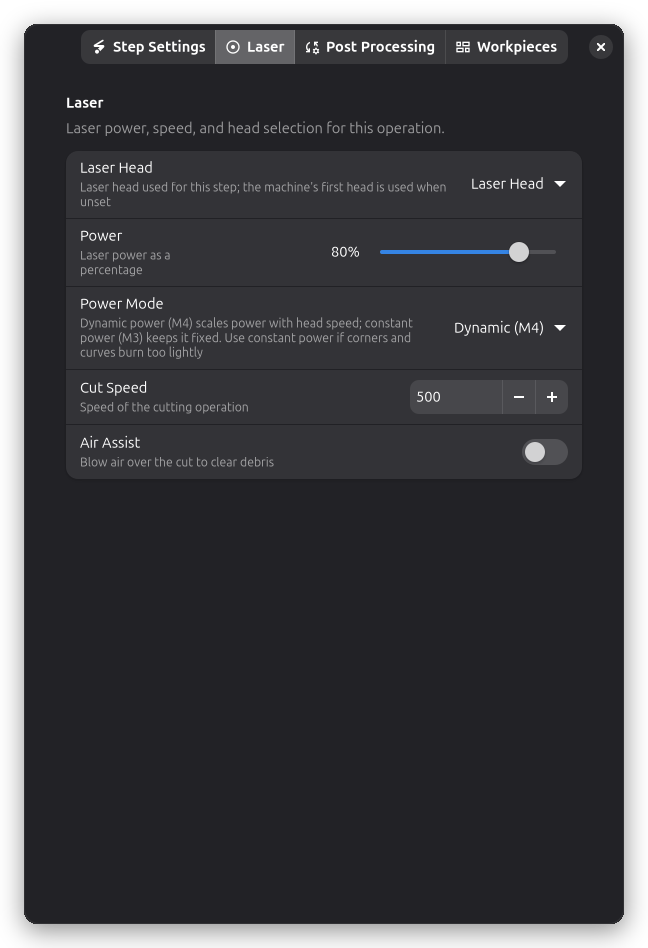

लेज़र सेटिंग्स
पावर, गति और लेज़र हेड चयन स्टेप सेटिंग्स संवाद के Laser पेज पर हैं. नया ऑफ़सेट फ़िल स्टेप 80% पावर से शुरू होता है.
पावर (%):
- भराव के लिए लेज़र तीव्रता
- अपनी सामग्री की आवश्यकताओं से मिलाएँ
गति (mm/min):
- लेज़र कितनी तेज़ी से चलता है
- अपनी सामग्री की उत्कीर्णन गति से मिलाएँ
ऑफ़सेट फ़िल कैसे काम करता है
- बंद आकृतियाँ — खुले पाथ हटा दिए जाते हैं; हर बंद आकृति को उसके छेदों के साथ संभाला जाता है
- पहला छल्ला — आउटलाइन, सेट किए गए ऑफ़सेट जितना भीतर खिसकाई गई
- आगे के छल्ले — हर अगला छल्ला पिछले से एक लाइन अंतराल भीतर होता है; छेदों के चारों ओर के छल्ले साथ-साथ छेदों से बाहर की ओर बढ़ते हैं
- समापन — आकृति भरने तक छल्ले जोड़े जाते हैं
- कटिंग — छल्ले चुनी गई भराव दिशा में अपनी मध्य रेखा पर काटे जाते हैं

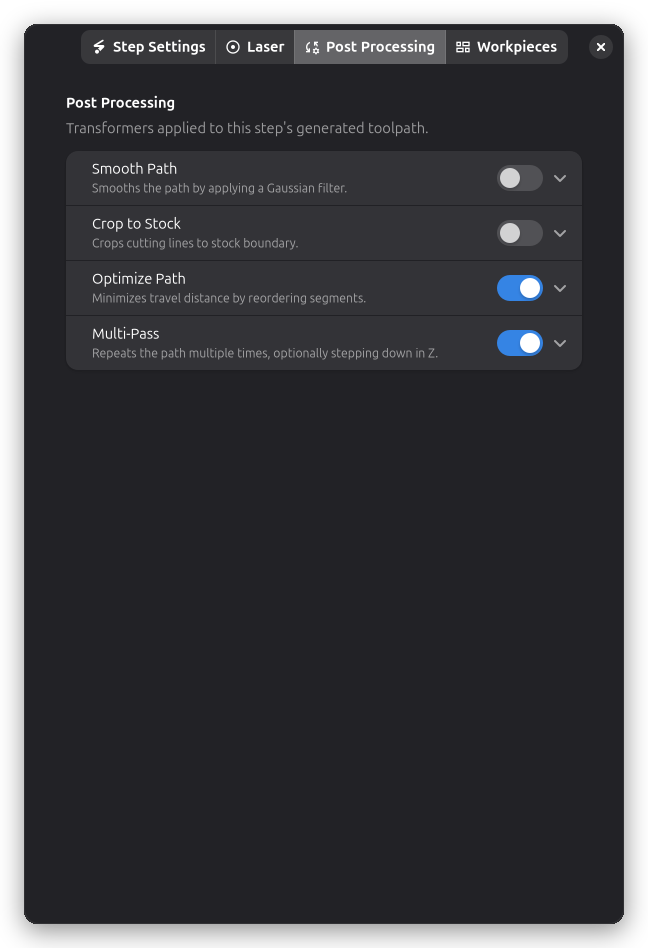

पोस्ट-प्रोसेसिंग
ऑफ़सेट फ़िल ऑपरेशन समर्थित करते हैं:
- पाथ चिकना करें — टूलपाथ में खुरदरे किनारे घटाएँ (डिफ़ॉल्ट रूप से बंद)
- स्टॉक पर क्रॉप करें — टूलपाथ को सामग्री सीमा तक सीमित करें (डिफ़ॉल्ट रूप से बंद)
- पाथ अनुकूलन — छल्लों के बीच ट्रैवल दूरी न्यूनतम करें
- मल्टी-पास — भराव को कई बार दोहराएँ
सुझाव और सर्वोत्तम प्रथाएँ
लाइन अंतराल चुनना
- बंद, समान भराव के लिए डिफ़ॉल्ट (लेज़र स्पॉट आकार) से शुरू करें
- दिखने वाले छल्ला पैटर्न या तेज़ जॉब के लिए अंतराल बढ़ाएँ
कॉन्टूर के साथ संयोजन
आकृति के भीतरी भाग को ऑफ़सेट फ़िल से साफ़ करें, फिर किनारे को कॉन्टूर पास से पूरा करें. ऑफ़सेट इस तरह सेट करें कि भराव कॉन्टूर कट के लिए पर्याप्त जगह छोड़े.
संबंधित विषय
- वेवफ़्रंट — पॉकेट केंद्र से बाहर फैलता समकेंद्री भराव
- कॉन्टूर — वेक्टर आउटलाइन पर कटिंग
- उत्कीर्णन — रास्टर उत्कीर्णन पैटर्न से क्षेत्र भरना
- पाथ चिकना करें — टूलपाथ किनारे परिष्कृत करें
