Заповнення зі зміщенням

Заповнення зі зміщенням заповнює замкнені векторні фігури кільцями, паралельними до їхнього контуру. Перше кільце йде по самому контуру; кожне наступне кільце лежить на один інтервал ліній глибше всередині, доки фігуру не буде заповнено. Отвори у фігурі залишаються вільними: кільця також повторюють їхні краї.

Огляд​

Якщо Гравіювання рухається вперед-назад прямими лініями, а Хвильовий фронт розширюється від центру кишені, то заповнення зі зміщенням працює від контуру всередину. Кожне кільце є замкненим шляхом, який ріжеться вздовж своєї центральної лінії, тож заповнення набуває форми дизайну.

Операції заповнення зі зміщенням:

  • Заповнюють замкнені векторні фігури кільцями, паралельними до контуру
  • Залишають вільними отвори всередині фігури
  • Ігнорують відкриті шляхи
  • Ріжуть кільця ззовні всередину або зсередини назовні

Коли використовувати заповнення зі зміщенням​

Використовуйте заповнення зі зміщенням для:

  • Заповнення тексту, логотипів та інших векторних фігур заповненням, що повторює їхні контури
  • Вибирання кишень, де кільця мають щільно прилягати до краю фігури
  • Дизайнів, у яких візерунок заповнення видно на готовому виробі

Не використовуйте заповнення зі зміщенням для:

  • Різання лише вздовж контурів (використовуйте натомість Контур)
  • Заповнення растрових зображень (використовуйте натомість Гравіювання)
  • Відкритих шляхів, які не охоплюють області для заповнення

Створення операції заповнення зі зміщенням​

Крок 1: Підготовка фігур​

  1. Імпортуйте або намалюйте замкнені векторні фігури на полотні
  2. Переконайтеся, що фігури є замкненими шляхами; відкриті шляхи пропускаються

Крок 2: Додати крок заповнення зі зміщенням​

  1. Відкрийте робочий процес шару в правій панелі.
  2. Натисніть кнопку Додати крок і виберіть Заповнення зі зміщенням.

Крок 3: Налаштування параметрів​

Налаштуйте інтервал ліній, зміщення та напрямок заповнення відповідно до матеріалу та бажаного результату.

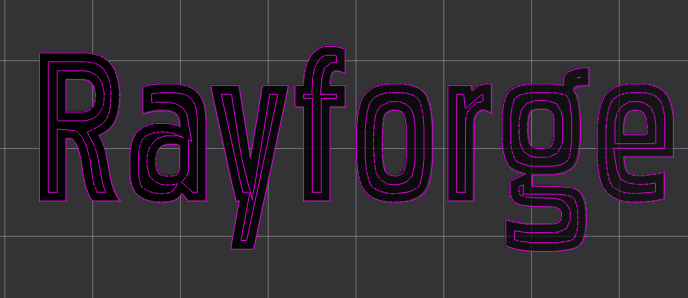

Результат операції заповнення зі зміщенням

Основні параметри​

Діалогове вікно налаштувань кроку має чотири вкладки: Налаштування кроку, Лазер, Постобробка та Робочі деталі. Налаштування описані нижче у порядку вкладок.

Налаштування заповнення зі зміщенням​

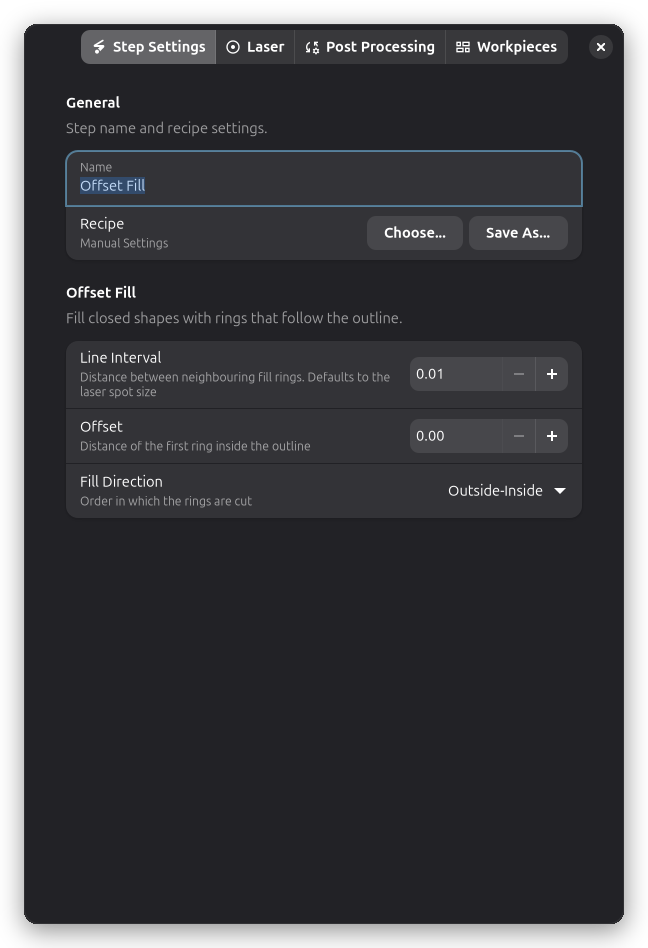

Налаштування кроку заповнення зі зміщенням

Група Заповнення зі зміщенням на вкладці Налаштування кроку керує візерунком заповнення.

Інтервал ліній (Line Interval)​

Відстань між сусідніми кільцями заповнення. Менші значення дають щільніше заповнення з більшою кількістю кілець і довшим часом роботи; більші значення швидші, але залишають більше місця між кільцями.

Інтервал ліній за замовчуванням дорівнює розміру лазерної плями і має діапазон 0,01–50,0 мм.

Зміщення (Offset)​

Відстань першого кільця всередину від контуру. За замовчуванням 0,0 перше кільце лежить на контурі; більше значення залишає відступ між контуром і заповненням. Це корисно, коли окремий прохід Контур завершуватиме край.

Діапазон: 0,0–20,0 мм. За замовчуванням 0,0.

Напрямок заповнення (Fill Direction)​

Порядок, у якому ріжуться кільця:

  • Ззовні-Всередині (за замовчуванням): найзовнішнє кільце ріжеться першим, і заповнення просувається до центру
  • Всередині-Ззовні: найвнутрішнє кільце ріжеться першим, а кільце контуру — останнім

Налаштування лазера​

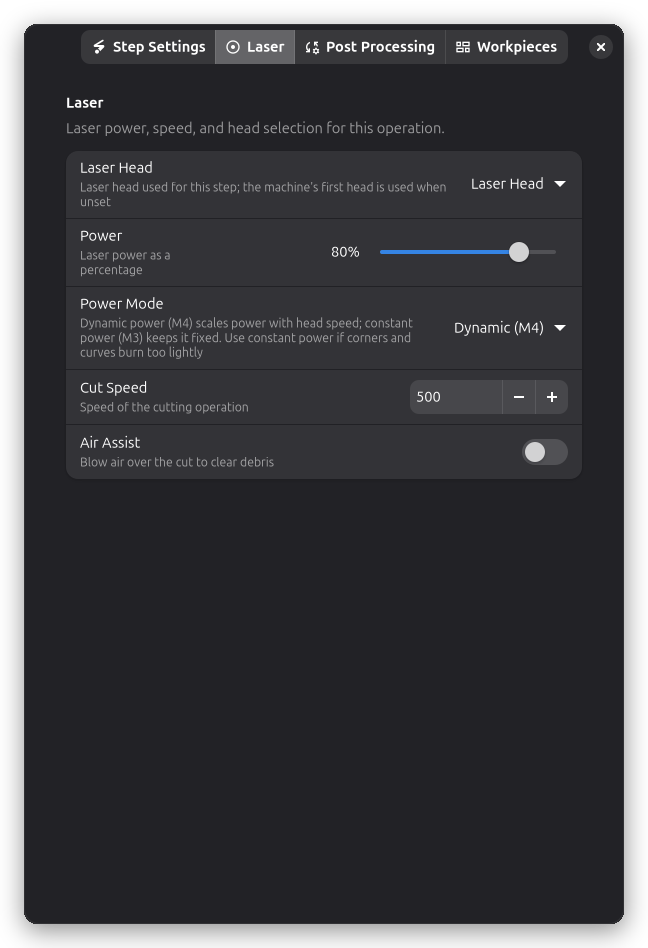

Налаштування лазера

Потужність, швидкість і вибір лазерної головки знаходяться на сторінці Лазер діалогу налаштувань кроку. Новий крок заповнення зі зміщенням починає з потужності 80 %.

Потужність (%):

  • Інтенсивність лазера для заповнення
  • Підберіть відповідно до вимог матеріалу

Швидкість (мм/хв):

  • Наскільки швидко рухається лазер
  • Підберіть відповідно до швидкості гравіювання матеріалу

Як працює заповнення зі зміщенням​

  1. Замкнені фігури — Відкриті шляхи відкидаються; кожна замкнена фігура обробляється разом зі своїми отворами
  2. Перше кільце — Контур, зміщений всередину на задане зміщення
  3. Наступні кільця — Кожне наступне кільце лежить на один інтервал ліній всередині попереднього; кільця навколо отворів одночасно розростаються від отворів назовні
  4. Завершення — Кільця додаються, доки фігуру не буде заповнено
  5. Різання — Кільця ріжуться вздовж своєї центральної лінії у вибраному напрямку заповнення

Постобробка​

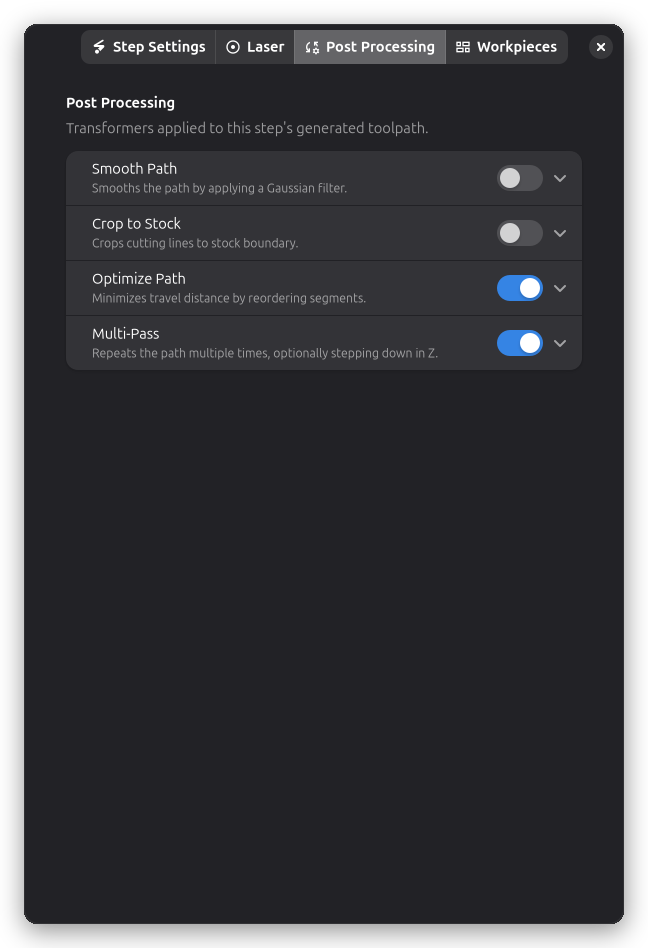

Налаштування постобробки заповнення зі зміщенням

Операції заповнення зі зміщенням підтримують:

Поради та найкращі практики​

Вибір інтервалу ліній​

  • Почніть зі значення за замовчуванням (розміру лазерної плями) для суцільного, рівномірного заповнення
  • Збільште інтервал для помітного візерунка кілець або швидшої роботи

Поєднання з контуром​

Виберіть внутрішню частину фігури заповненням зі зміщенням, а потім завершіть край проходом Контур. Налаштуйте зміщення так, щоб заповнення залишало достатньо місця для різання контуру.
