Preenchimento por Deslocamento
O preenchimento por deslocamento preenche formas vetoriais fechadas com anéis paralelos ao seu contorno. O primeiro anel segue o próprio contorno; cada anel seguinte fica um intervalo de linha mais para dentro, até que a forma esteja preenchida. Furos em uma forma permanecem livres: os anéis também seguem suas bordas.

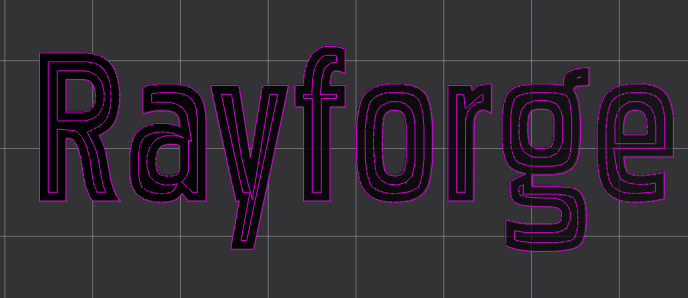

Visão Geral
Enquanto a Gravação varre para frente e para trás em linhas retas e o Frente de Onda se expande a partir do centro do bolsão, o preenchimento por deslocamento trabalha do contorno para dentro. Cada anel é um caminho fechado cortado ao longo de sua linha central, de modo que o preenchimento assume a forma do design.
As operações de preenchimento por deslocamento:
- Preenchem formas vetoriais fechadas com anéis paralelos ao contorno
- Mantêm livres os furos dentro de uma forma
- Ignoram caminhos abertos
- Cortam os anéis de fora para dentro ou de dentro para fora
Quando Usar Preenchimento por Deslocamento
Use o preenchimento por deslocamento para:
- Preencher texto, logotipos e outras formas vetoriais com um preenchimento que segue seus contornos
- Esvaziar bolsões onde os anéis devem acompanhar a borda da forma
- Designs em que o padrão de preenchimento é visível na peça acabada
Não use o preenchimento por deslocamento para:
- Cortar apenas ao longo de contornos (use Contorno em vez disso)
- Preencher imagens bitmap (use Gravação em vez disso)
- Caminhos abertos, que não delimitam uma área a preencher
Criando uma Operação de Preenchimento por Deslocamento
Passo 1: Preparar as Formas
- Importe ou desenhe formas vetoriais fechadas na tela
- Certifique-se de que as formas são caminhos fechados; caminhos abertos são ignorados
Passo 2: Adicionar uma Etapa de Preenchimento por Deslocamento
- Abra o fluxo de trabalho da camada no painel direito.
- Clique no botão Adicionar etapa e escolha Preenchimento por Deslocamento.
Passo 3: Configurar Ajustes
Ajuste o intervalo de linha, o deslocamento e a direção de preenchimento conforme seu material e o acabamento desejado.
Configurações Principais
O diálogo de configurações de etapa tem quatro abas: Configurações de Etapa, Laser, Pós-Processamento e Peças de trabalho. As configurações são descritas em ordem de aba abaixo.

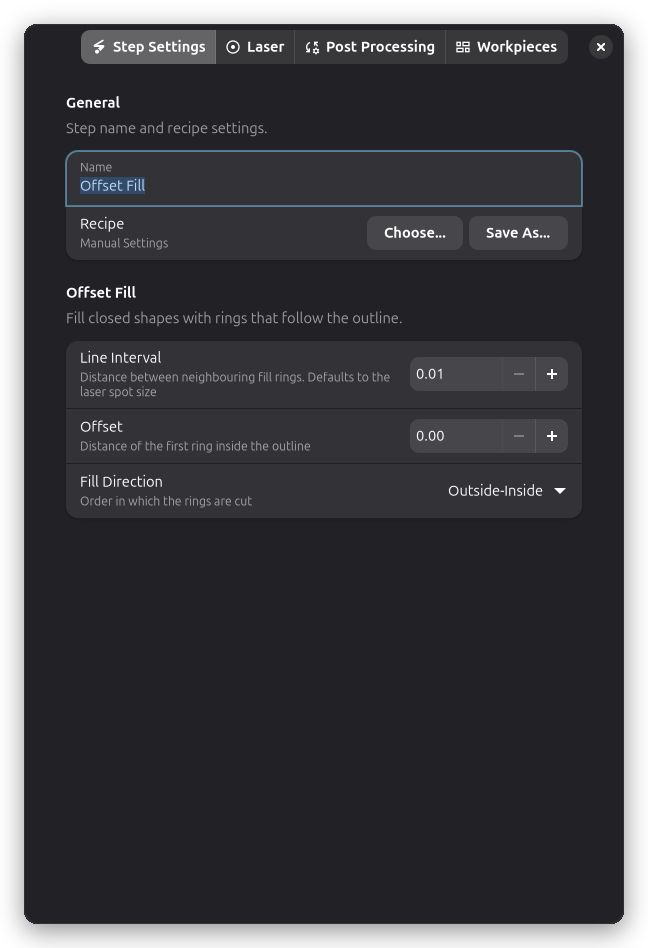

Configurações de Preenchimento por Deslocamento
O grupo Preenchimento por Deslocamento na aba Configurações da Etapa controla o padrão de preenchimento.
Intervalo de Linha (Line Interval)
A distância entre anéis de preenchimento vizinhos. Valores menores dão um preenchimento mais denso com mais anéis e trabalhos mais longos; valores maiores são mais rápidos, mas deixam mais espaço entre os anéis.
O intervalo de linha usa por padrão o tamanho do ponto do laser e tem uma faixa de 0,01–50,0 mm.
Deslocamento (Offset)
A distância do primeiro anel para dentro do contorno. Com o padrão de 0,0 o primeiro anel fica sobre o contorno; um valor maior deixa uma margem entre o contorno e o preenchimento. Isso é útil quando uma passagem de Contorno separada vai finalizar a borda.
Faixa: 0,0–20,0 mm. O padrão é 0,0.
Direção de Preenchimento (Fill Direction)
A ordem em que os anéis são cortados:
- Externo-Interno (padrão): o anel mais externo é cortado primeiro e o preenchimento avança em direção ao centro
- Interno-Externo: o anel mais interno é cortado primeiro e o anel do contorno por último
Configurações do Laser

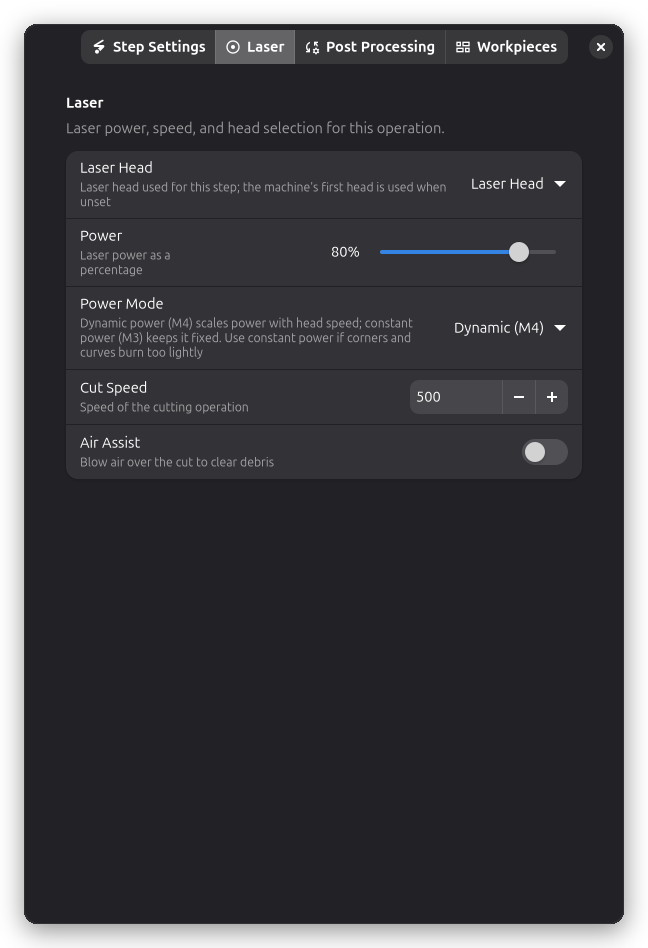

Potência, velocidade e seleção do cabeçote laser ficam na página Laser do diálogo de configurações da etapa. Uma nova etapa de preenchimento por deslocamento começa com 80% de potência.
Potência (%):
- Intensidade do laser para o preenchimento
- Ajuste aos requisitos do seu material
Velocidade (mm/min):
- Quão rápido o laser se move
- Ajuste à velocidade de gravação do seu material
Como o Preenchimento por Deslocamento Funciona
- Formas fechadas — Caminhos abertos são descartados; cada forma fechada é tratada junto com seus furos
- Primeiro anel — O contorno, movido para dentro pelo deslocamento configurado
- Anéis seguintes — Cada anel seguinte fica um intervalo de linha dentro do anterior; os anéis ao redor dos furos crescem ao mesmo tempo para fora a partir dos furos
- Conclusão — Anéis são adicionados até que a forma esteja preenchida
- Corte — Os anéis são cortados ao longo de sua linha central na direção de preenchimento escolhida
Pós-Processamento

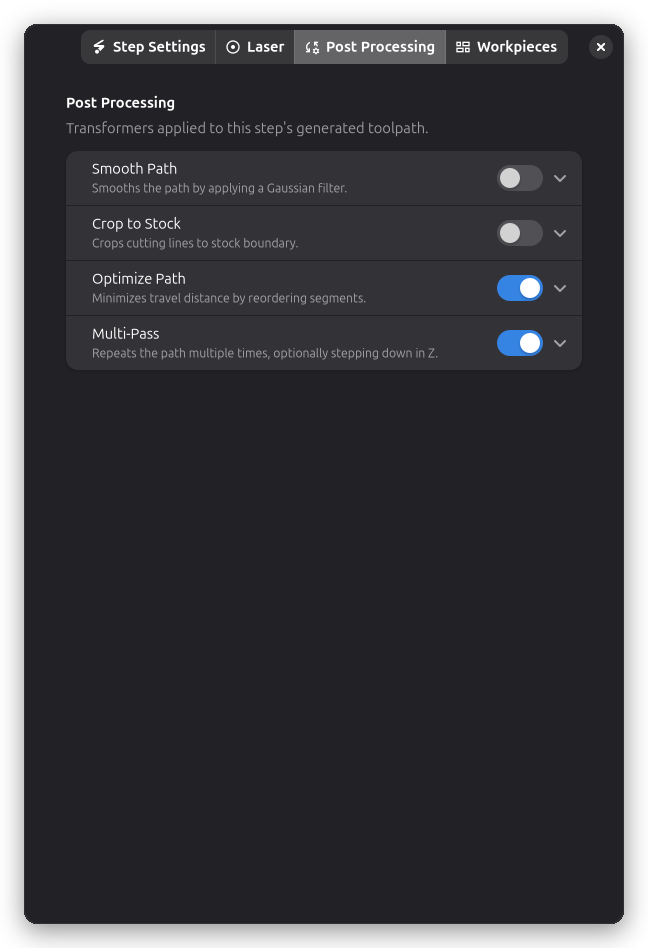

As operações de preenchimento por deslocamento suportam:
- Suavização de Caminho — Reduz bordas irregulares nas trajetórias (desativado por padrão)
- Cortar para Estoque — Limita as trajetórias ao limite do material (desativado por padrão)
- Otimização de Caminho — Minimiza a distância de deslocamento entre os anéis
- Multi-Passagem — Repete o preenchimento várias vezes
Dicas e Melhores Práticas
Escolhendo o Intervalo de Linha
- Comece pelo padrão (o tamanho do ponto do laser) para um preenchimento fechado e uniforme
- Aumente o intervalo para um padrão de anéis visível ou um trabalho mais rápido
Combinando com Contorno
Esvazie o interior de uma forma com o preenchimento por deslocamento e depois finalize a borda com uma passagem de Contorno. Ajuste o deslocamento para que o preenchimento deixe espaço suficiente para o corte de contorno.
