Команда
Крок команди вставляє власний машинний код у завдання саме в тому місці, яке цей крок займає в робочому процесі шару. Використовуйте його, щоб надсилати команди, які не охоплюються геометричними операціями: позиціювання голови, увімкнення/вимкнення повітряного помічника або іншого обладнання навколо певних операцій, а також надсилання кодів, специфічних для машини.
Огляд
Крок команди:
- Містить багаторядковий блок машинного коду, одна команда на рядок
- Виводить кожен рядок без змін у місці розташування кроку під час кодування завдання
- Виконується один раз на шар, у своїй позиції робочого процесу — він не діє на деталі
- Працює без жодної деталі в шарі, тому шар, що містить лише крок команди, все одно може створити завдання
- Підтримує ті самі змінні шляху, що й макроси (див. нижче)
Текст зберігається в проєкті нерозгорнутим, тому він подорожує разом із файлом .ryp і точно
документує, що саме і куди надсилається.
Коли використовувати крок команди
Використовуйте крок команди для:
- Попереднього позиціювання голови (наприклад, піднімання Z перед початком різання)
- Увімкнення/вимкнення повітряного помічника, охолодження або іншого обладнання між операціями
- Надсилання кодів, специфічних для контролера, навколо завдання
- Короткої паузи з витримкою (dwell) між двома операціями
Не використовуйте крок команди для:
- Повторення G-code на межах шарів або деталей — Макроси та хуки спрацьовують автоматично і працюють також на машинах без G-code
- Запуску програм на комп'ютері (це не підтримується на цьому етапі)

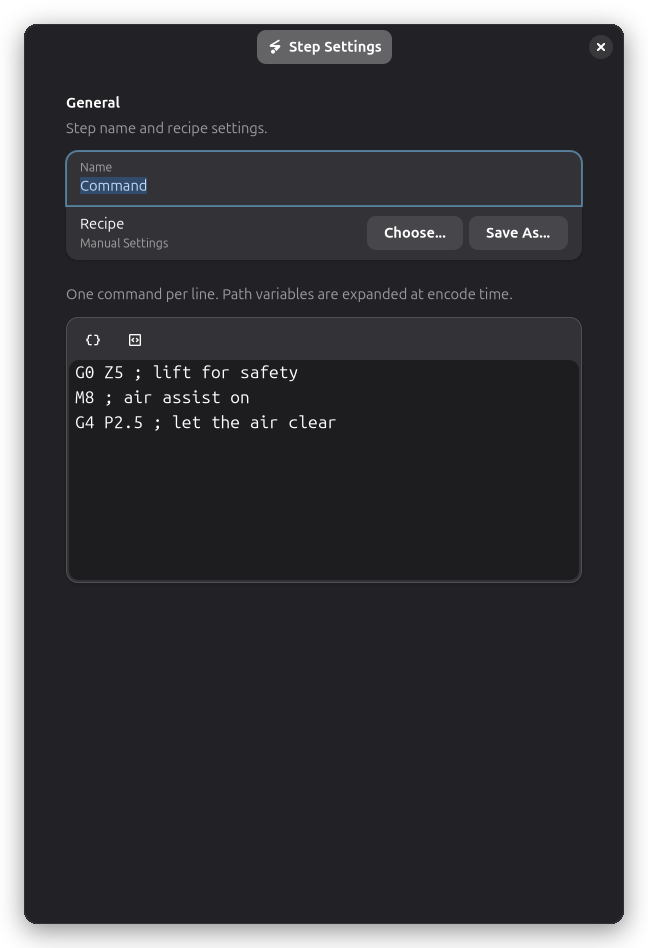

Додавання кроку команди
- Відкрийте робочий процес шару в правій панелі.
- Натисніть кнопку Додати крок і виберіть Команда.
- Введіть машинний код у текстове поле, одна команда на рядок. Порожні рядки пропускаються.
Крок можна розмістити перед, між або після інших кроків, і його можна використовувати кілька разів у шарі. Його позиція в робочому процесі — це позиція, яку його рядки займають у згенерованому машинному коді.
Змінні шляху
Як і макроси, рядки можуть містити змінні шляху, які розв'язуються під час кодування завдання.
Невідомі змінні залишаються недоторканими, а змінні layer.* розв'язуються навіть тоді, коли крок
виконується в середині шару.
| Змінна | Приклад | Опис |
|---|---|---|
{machine.name} | My Laser | Назва активної машини |
{layer.name} | Layer 1 | Назва шару, який обробляється |
{job.extents[0]} | 210.0 | Розмір завдання по осі X (мм) |
{wcs_offset[0]} | 5.0 | Зсув X активної робочої системи координат |
Наприклад, коментар на кшталт ; різання {layer.name} на {machine.name} кодується з підставленими
назвами.
Підтримка машин
Крок команди доступний на кожній машині, але рядки виводяться лише для драйверів, які споживають машинний код. Якщо драйвер активної машини цього не робить (наприклад, Ruida), крок показує попередження, а його рядки не входять до згенерованого результату.
