Очищення шляхів

Логотипи й креслення з інших програм не завжди чисті. Контур може закінчуватися на частку міліметра раніше за свою початкову точку, фігура може складатися з кількох відкритих частин, або той самий шлях може бути у файлі двічі. Rayforge ріже такі шляхи саме такими, якими вони є: фігура, яка лише здається замкненою, вважається відкритою, а подвоєний шлях ріжеться двічі.

Інструменти очищення шляхів виправляють це для вибраних робочих деталей. Вони є в меню Об'єкт і в контекстному меню полотна в розділі Очистити шляхи. Кожен інструмент — це один крок скасування.

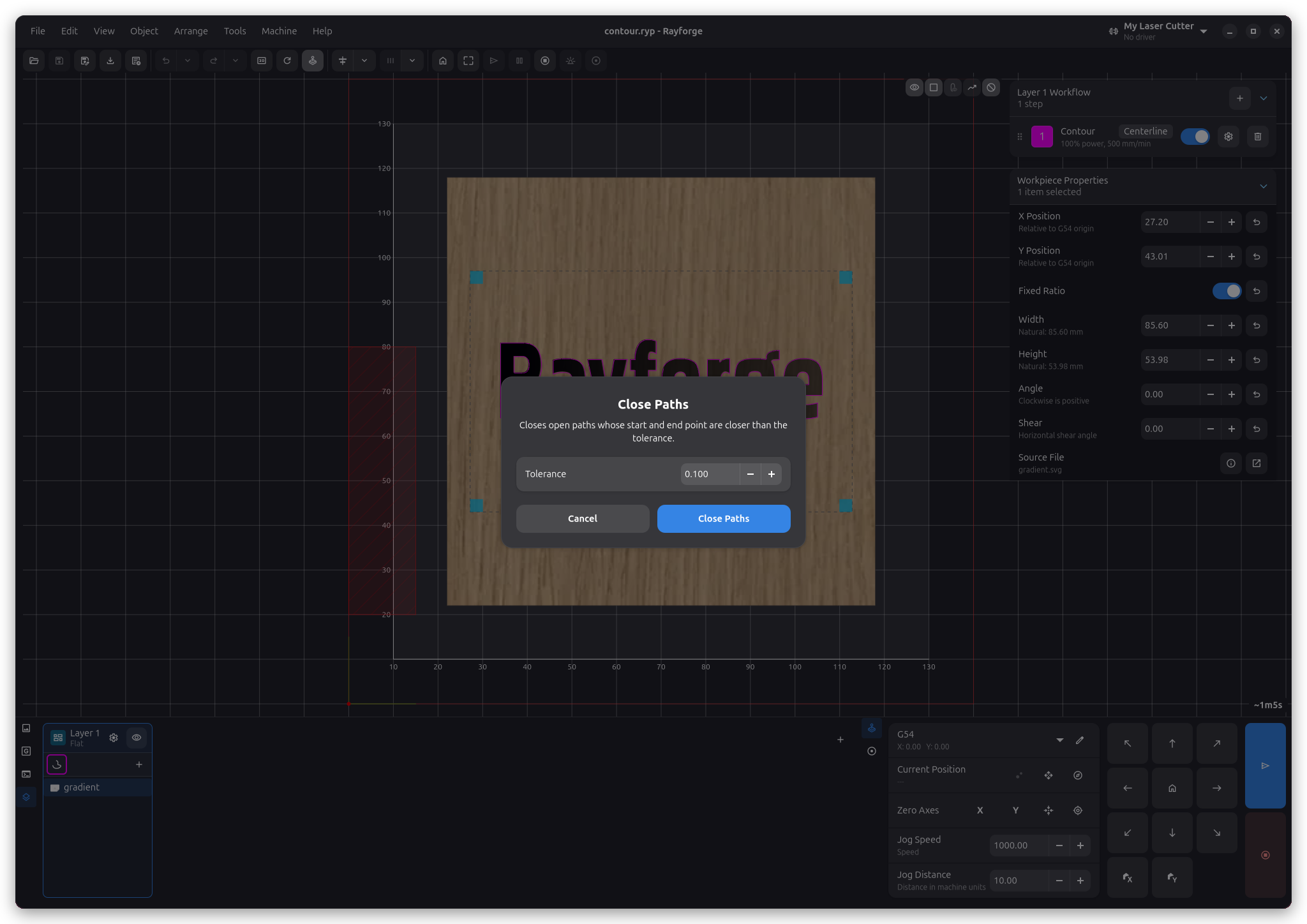

Діалогове вікно «Замкнути шляхи»

Замкнути шляхи​

Замкнути шляхи… замикає кожен відкритий шлях, у якого початкова й кінцева точки ближчі за введений допуск. Проміжок з'єднується прямою лінією між двома наявними точками, тож фігура не зсувається і не змінює розміру.

З'єднати відкриті шляхи​

З'єднати відкриті шляхи… об'єднує в довші шляхи відкриті шляхи, кінцеві точки яких ближчі за допуск. За потреби частини розвертаються, тож порядок і напрямок, у якому їх намалювали, не мають значення. Якщо після цього кінці з'єднаного шляху збігаються, шлях також замикається.

Обидва інструменти пам'ятають останній використаний допуск до кінця сеансу. Для більшості імпортованих файлів підходить допуск від 0,05 мм до 0,2 мм.

Видалити дублікати​

Видалити дублікати прибирає шляхи, що лежать точно на іншому шляху тієї самої робочої деталі, незалежно від їхнього напрямку чи початкової точки. Якщо вибрати кілька робочих деталей, то деталь, яка є точною копією іншої вибраної деталі в тому самому місці, також видаляється.

Шляхи, що перекриваються лише частиною своєї довжини, залишаються. Ними опікується постпроцесор Об'єднання ліній під час створення завдання.

Розібрати на частини​

Розібрати на частини робить із кожного шляху робочої деталі окрему деталь, включно з отворами й відкритими шляхами. Це відрізняється від Розділити, яке тримає острів разом з його отворами.

Очищення шляхів працює лише з імпортованими та трасованими робочими деталями. Деталі, створені зі скетчу, редагуйте у Sketcher.
