Хвильове адаптивне очищення заповнює замкнені векторні фігури концентричними траєкторіями інструменту, що розширюються назовні від центру кишені, як брижі в ставку. Кільця, що розширюються, автоматично обробляють внутрішні острови та створюють плавні, безперервні траєкторії без різких розворотів растрового сканування.

Огляд​

На відміну від традиційного растрового гравіювання, яке рухається вперед-назад паралельними лініями, хвильовий фронт генерує концентричні проходи, що розходяться від центру кожної кишені. Це створює рівномірне, схоже на брижі покриття, яке добре підходить для застосувань, де сам візерунок заповнення впливає на візуальний результат.

Операції хвильового фронту:

  • Заповнюють замкнені векторні фігури (кишені) концентричними проходами
  • Розширюються назовні від центру кишені
  • Автоматично обходять внутрішні острови (отвори всередині кишені)
  • Створюють плавні траєкторії без зміни напрямку

Коли використовувати хвильовий фронт​

Хвильовий фронт є альтернативним візерунком заповнення для областей кишень. Його концентричні кільця можуть бути візуально приємнішими, ніж паралельні растрові лінії, а візерунок, що розширюється, природно доповнює круглі або органічні форми.

Використовуйте хвильове адаптивне очищення для:

  • Заповнення кишень у векторних дизайнах
  • Виготовлення штампів і матриць — хвильовий фронт очищає фонову кишеню, зберігаючи рельєфні елементи як внутрішні острови
  • Застосувань, де текстура заповнення видима в готовому виробі

Не використовуйте хвильовий фронт для:

  • Різання вздовж контурів (використовуйте Контур)
  • Заповнення растрових зображень (використовуйте Гравіювання)
  • Тонких ділянок стінок, де немає кишені

Створення операції хвильового фронту​

Крок 1: Вибір об'єктів​

  1. Імпортуйте або намалюйте замкнені векторні фігури на полотні
  2. Виберіть об'єкти, що визначають межу кишені
  3. Переконайтеся, що фігури є замкненими шляхами

Крок 2: Додати операцію хвильового фронту​

  • Меню: Операції → Додати хвильовий фронт
  • Права кнопка миші: Контекстне меню → Додати операцію → Хвильовий фронт

Крок 3: Налаштування параметрів​

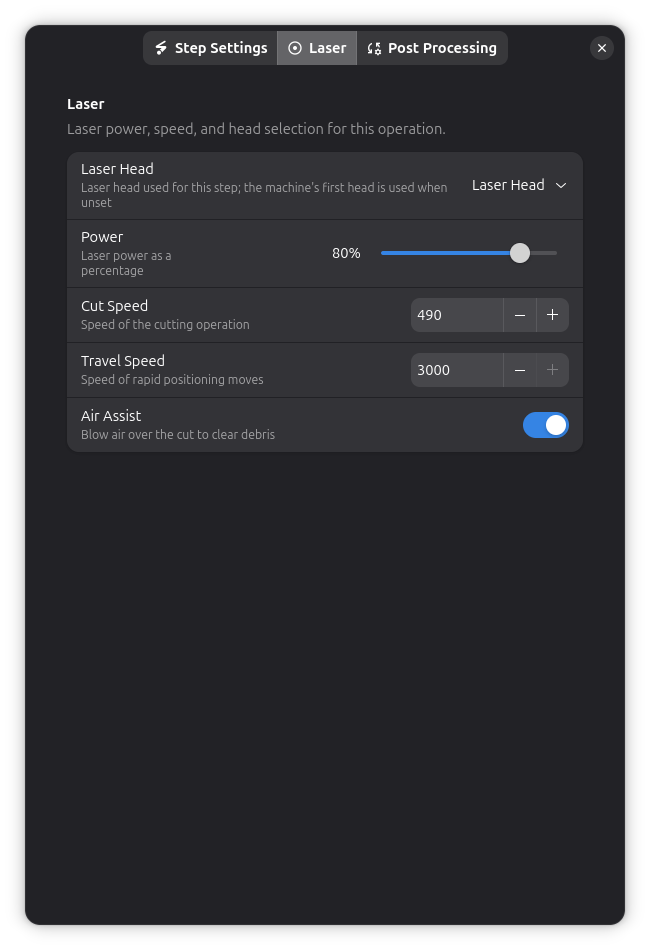

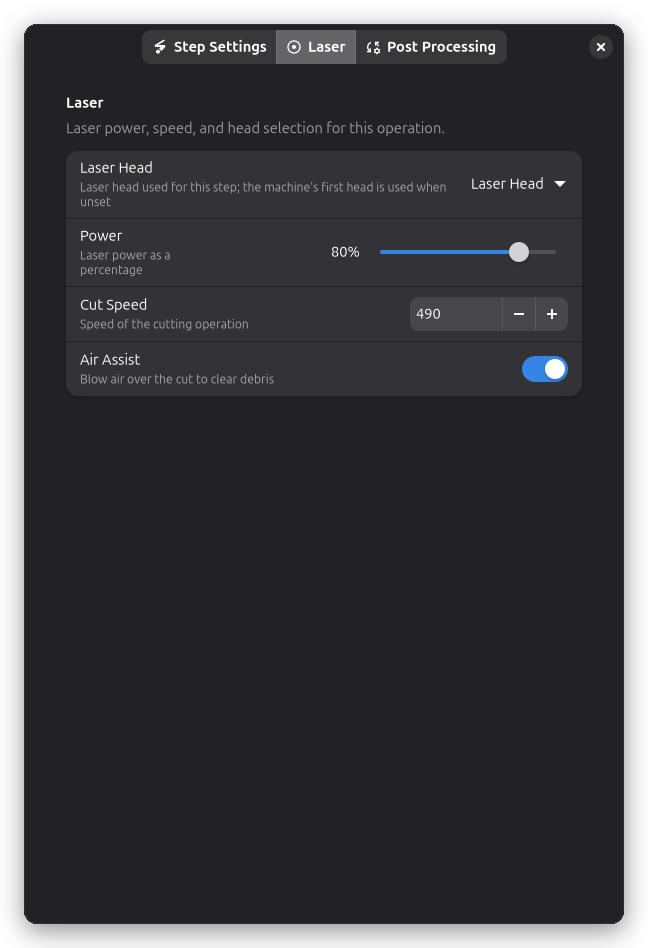

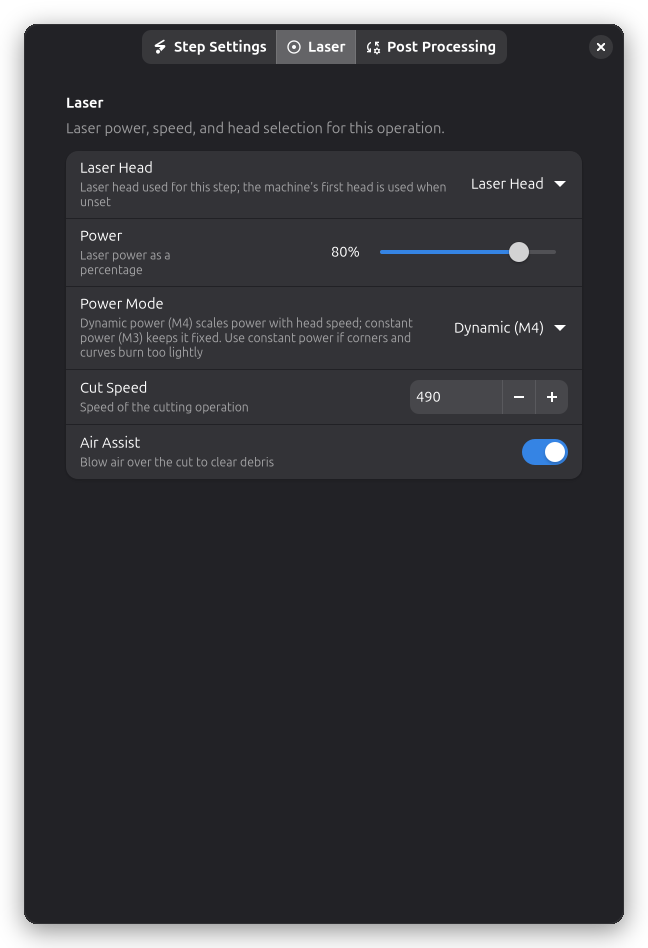

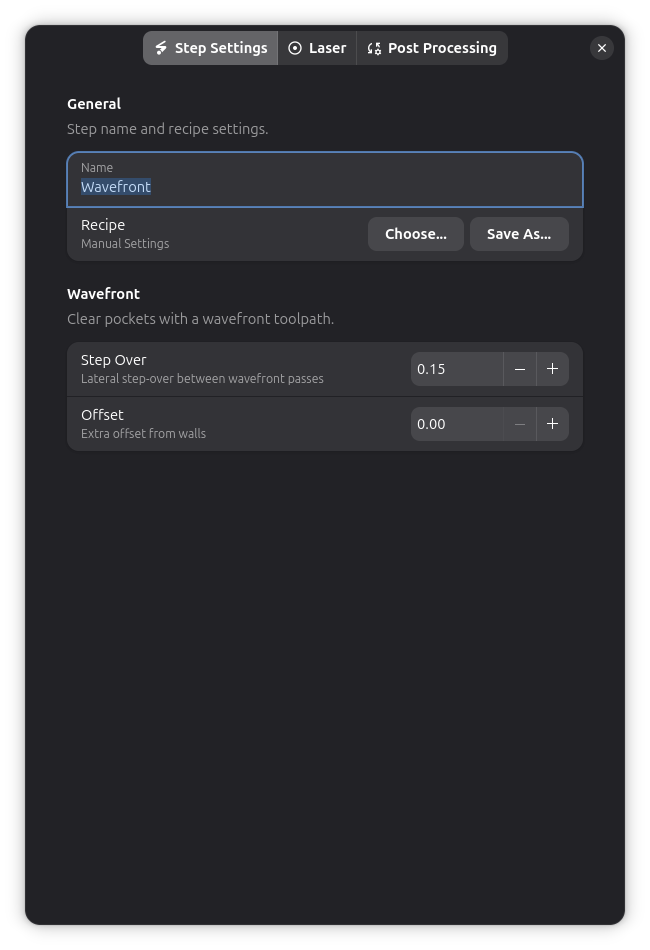

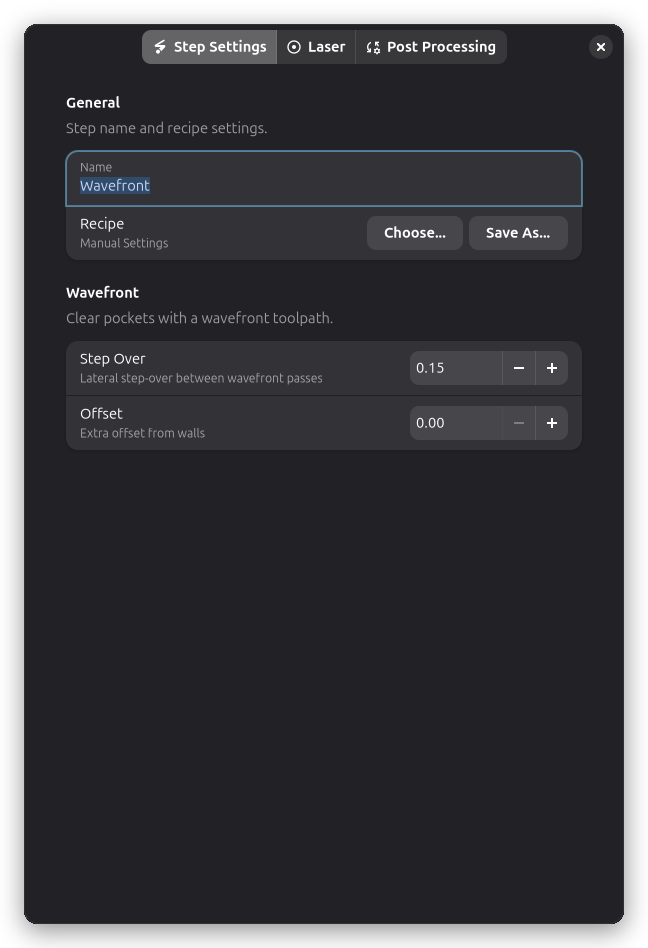

Налаштуйте крок і зміщення відповідно до матеріалу та бажаної обробки.

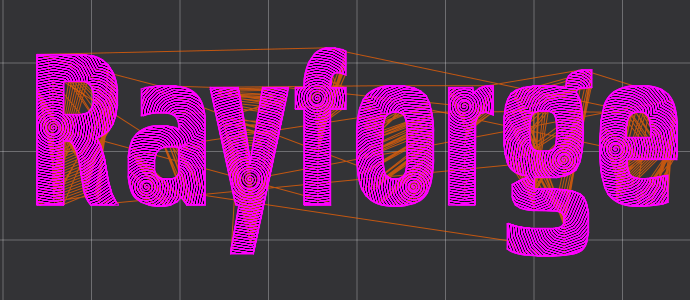

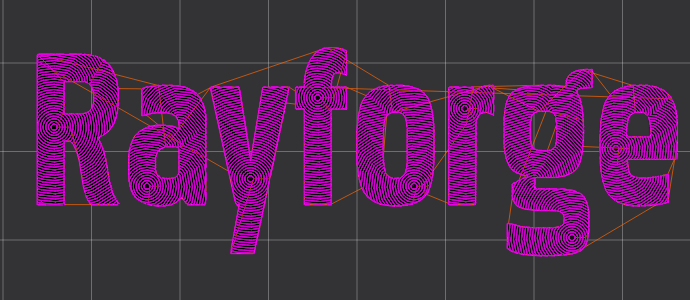

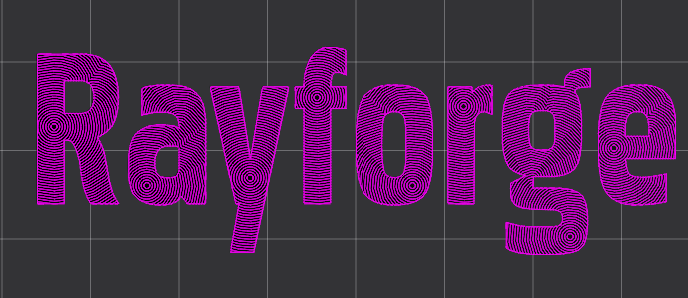

Результат операції хвильового фронту

Основні параметри​

Крок (Step Over)​

Відстань між послідовними проходами хвильового фронту (мм). Менші значення дають щільніше покриття з більшою кількістю проходів і довшим часом роботи. Більші значення розташовують проходи далі один від одного для швидшого завершення.

Крок за замовчуванням дорівнює розміру лазерної плями і має діапазон 0,05–50,0 мм.

КрокЩільність лінійЧас роботи
0,1 ммЩільна, багато лінійНайповільніший
0,3 ммПомірнаСередній
1,0 мм+Розріджена, менше лінійШвидкий

Типові значення становлять 0,1–0,5 мм для більшості застосувань.

Зміщення (Offset)​

Додатковий зазор від стінки кишені (мм). Створює відступ між найзовнішнім проходом хвильового фронту та контуром межі. Це корисно, коли окремий прохід Контуру завершуватиме край, або коли ви хочете залишити навмисну рамку навколо кишені.

Діапазон: 0,0–20,0 мм. За замовчуванням 0,0 (проходи хвильового фронту доходять до межі).

Як працює хвильовий фронт​

  1. Вхідний прохід — Гвинтовий вхід занурюється в центр кишені, щоб створити початкову очищену область
  2. Розширення хвильового фронту — Починаючи з очищеного центру, концентричні кільця розширюються назовні. Кожне кільце виходить за межі попереднього на налаштовану відстань кроку
  3. Обробка островів — У міру зростання хвильового фронту він зустрічає та обходить будь-які внутрішні острови, залишаючи їх
  4. Завершення — Розширення продовжується, поки вся область кишені не буде покрита

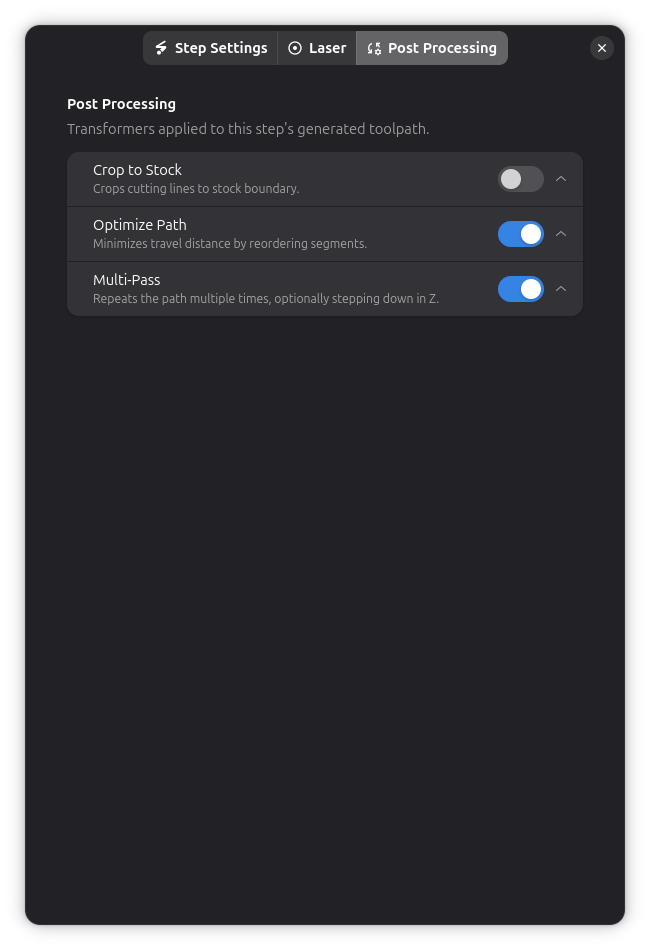

Пост-обробка​

Операції хвильового фронту підтримують:

Поради та найкращі практики​

Вибір кроку​

  • Щільніше покриття (малий крок) означає більше проходів і довший час роботи
  • Розріджене покриття (великий крок) швидше, але залишає більше матеріалу між проходами
  • Збалансуйте щільність і час роботи для вашого застосування

Виготовлення штампів і матриць​

Хвильовий фронт добре підходить для виготовлення штампів. Концентричні кільця, що розширюються, природно очищають фонову кишеню, обходячи рельєфні елементи, які розглядаються як внутрішні острови.

Поєднання з контуром​

Поширений робочий процес полягає в очищенні внутрішньої частини кишені хвильовим фронтом, а потім завершенні межі проходом Контуру для чистого краю. Встановіть зміщення так, щоб залишити достатньо місця для контурного різу.
