Fluxo de trabalho com múltiplas camadas
O sistema de múltiplas camadas do Rayforge permite organizar trabalhos complexos em estágios de processamento separados, cada um com suas próprias operações e configurações. Isso é essencial para combinar diferentes processos como gravação e corte, ou para trabalhar com múltiplos materiais.
O que são camadas?
Uma camada no Rayforge é:
- Um contêiner para peças de trabalho (formas importadas, imagens, texto)
- Um fluxo de trabalho que define como essas peças são processadas
- Uma etapa processada sequencialmente durante os trabalhos
Conceito-chave: As camadas são processadas em ordem, uma após a outra, permitindo que você controle a sequência de operações.
Uma camada contém uma ou mais peças de trabalho. Ao importar arquivos SVG com camadas, cada camada do seu design se torna uma camada separada no Rayforge. Isso permite manter seu design organizado exatamente como você o criou.
Por que usar múltiplas camadas?
Casos de uso comuns
1. Gravar e depois cortar
O fluxo de trabalho com múltiplas camadas mais comum:
- Camada 1: Gravação raster do design
- Camada 2: Corte de contorno do perfil
Por que camadas separadas?
- Gravar primeiro garante que a peça não se mova durante a gravação
- Cortar por último evita que as peças caiam antes de completar a gravação
- Diferentes configurações de potência/velocidade para cada operação
2. Corte em múltiplas passagens
Para materiais espessos:
- Camada 1: Primeira passagem com potência moderada
- Camada 2: Segunda passagem com potência máxima (mesma geometria)
- Camada 3: Terceira passagem opcional, se necessário
Benefícios:
- Reduz o carbonizado em comparação com uma única passagem de alta potência
- Cada camada pode ter diferentes configurações de velocidade/potência
3. Projetos com múltiplos materiais
Diferentes materiais em um único trabalho:
- Camada 1: Cortar peças de acrílico
- Camada 2: Gravar peças de madeira
- Camada 3: Marcar peças de metal
Requisitos:
- Cada camada direciona áreas diferentes da mesa de trabalho
- Diferentes velocidade/potência/foco para cada material
4. Importação de camadas SVG
Importar arquivos SVG com estrutura de camadas existente:
- Camada 1: Elementos de gravação do SVG
- Camada 2: Elementos de corte do SVG
- Camada 3: Elementos de vinco do SVG
Fluxo de trabalho:
- Importar um arquivo SVG que possua camadas
- Ativar "Usar vetores originais" no diálogo de importação
- Selecionar quais camadas importar da lista de camadas detectadas
- Cada camada se torna uma camada separada no Rayforge
Requisitos:
- Seu arquivo SVG deve usar camadas (criadas no Inkscape ou software similar)
- Ativar "Usar vetores originais" ao importar
- Os nomes das camadas são preservados do seu software de design
Criando e gerenciando camadas
Adicionar uma nova camada
- Clique no botão "+" no painel de Camadas
- Nomeie a camada de forma descritiva (ex.: "Camada de gravação", "Camada de corte")
- A camada aparece na lista de camadas
Padrão: Novos documentos começam com uma camada.
Propriedades das camadas
Cada camada possui:
| Propriedade | Descrição |
|---|---|
| Nome | O nome exibido na lista de camadas |
| Visível | Alternar visibilidade na tela e na pré-visualização |
| Fluxo de trabalho | As operações aplicadas às peças nesta camada |
| Rotativo | Se esta camada é executada em modo rotativo |
| Peças de trabalho | As formas/imagens contidas nesta camada |
Modo rotativo por camada
Se você tem um acessório rotativo configurado, pode ativar o modo rotativo para camadas individuais. Isso permite combinar trabalho em superfície plana e cilíndrica no mesmo projeto — por exemplo, gravar um design na tampa plana de uma caixa em uma camada e envolver texto ao redor do corpo cilíndrico em outra.

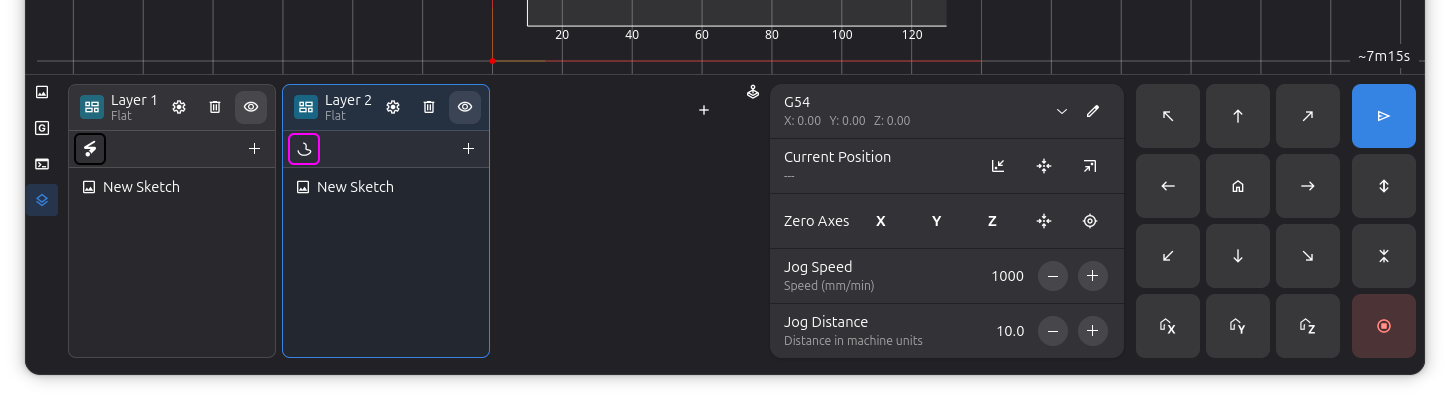

Camadas com o modo rotativo ativo exibem um pequeno ícone rotativo na lista de camadas. Cada camada lembra sua própria configuração rotativa, permitindo misturá-las livremente.
Camadas são contêineres para suas peças de trabalho. Ao importar arquivos SVG com camadas, cada camada do seu design se torna uma camada separada no Rayforge.
Reordenar camadas
Ordem de execução = ordem das camadas na lista (de cima para baixo)
Para reordenar:
- Arraste e solte as camadas no painel de Camadas
- A ordem importa - as camadas são executadas de cima para baixo
Exemplo:
Painel de Camadas:
1. Camada de gravação Executa primeiro
2. Camada de vinco Executa segundo
3. Camada de corte Executa por último (recomendado)
Excluir camadas
- Selecione a camada no painel de Camadas
- Clique no botão de exclusão ou pressione Delete
- Confirme a exclusão (todas as peças de trabalho da camada são removidas)
Excluir uma camada remove todas as suas peças de trabalho e configurações de fluxo de trabalho. Use Desfazer se excluir acidentalmente.
Atribuir peças de trabalho às camadas
Atribuição manual
- Importe ou crie uma peça de trabalho
- Arraste a peça de trabalho para a camada desejada no painel de Camadas
- Ou use o painel de propriedades para alterar a camada da peça
Importação de camadas SVG
Ao importar arquivos SVG com "Usar vetores originais" ativado:
- Ative "Usar vetores originais" no diálogo de importação
- O Rayforge detecta as camadas do seu arquivo SVG
- Selecione quais camadas importar usando os interruptores de camada
- Cada camada selecionada se torna uma camada separada com sua própria peça
O Rayforge detecta automaticamente as camadas do seu arquivo SVG. Cada camada que você criou no seu software de design aparecerá como uma camada separada no Rayforge.
A seleção de camadas só está disponível ao usar a importação direta de vetores. Ao usar o modo de traço, o SVG inteiro é processado como uma única peça de trabalho.
Mover peças de trabalho entre camadas
Arrastar e soltar:
- Selecione a(s) peça(s) de trabalho na tela ou no painel de Documento
- Arraste para a camada de destino no painel de Camadas
Recortar e colar:
- Recorte a peça de trabalho da camada atual (Ctrl+X)
- Selecione a camada de destino
- Cole (Ctrl+V)
Diálogo de importação SVG
Ao importar arquivos SVG, o diálogo de importação oferece opções que afetam o gerenciamento de camadas:
Modo de importação:
- Usar vetores originais: Preserva seus caminhos vetoriais e a estrutura de camadas. Quando ativado, uma seção "Camadas" aparece mostrando todas as camadas do seu arquivo.
- Modo de traço: Converte o SVG em um bitmap e traça os contornos. A seleção de camadas é desativada neste modo.
Seção de camadas (somente importação de vetores):
- Mostra todas as camadas do seu arquivo SVG
- Cada camada possui um interruptor para ativar/desativar a importação
- Os nomes das camadas do seu software de design são preservados
- Apenas as camadas selecionadas são importadas como camadas separadas
Para usar a importação de camadas SVG, crie seu design com camadas em software como o Inkscape. Use o painel de Camadas para organizar seu design, e o Rayforge preservará essa estrutura.
Fluxos de trabalho das camadas
Cada camada possui um fluxo de trabalho que define como suas peças de trabalho são processadas.
Configurar fluxos de trabalho das camadas
Para cada camada, você escolhe um tipo de operação e configura seus parâmetros:
Tipos de operação:
- Contorno - Segue os contornos (para corte ou vinco)
- Gravação raster - Grava imagens e preenche áreas
- Gravação em profundidade - Cria gravações com profundidade variável
Aprimoramentos opcionais:
- Abas - Pequenas pontes para manter as peças no lugar durante o corte
- Overscan - Estende os cortes além da forma para bordas mais limpas
- Ajuste de kerf - Compensa a largura de corte do laser
Configurações comuns de camadas
Camada de gravação:
- Operação: Gravação raster
- Configurações: 300-500 DPI, velocidade moderada
- Geralmente não precisa de opções adicionais
Camada de corte:
- Operação: Corte de contorno
- Opções: Abas (para segurar as peças), Overscan (para bordas limpias)
- Configurações: Velocidade mais lenta, potência mais alta
Camada de vinco:
- Operação: Contorno (potência leve, não corta completamente)
- Configurações: Baixa potência, velocidade rápida
- Finalidade: Linhas de dobra, linhas decorativas
Visibilidade das camadas
Controle quais camadas são exibidas na tela e nas pré-visualizações:
Visibilidade na tela
- Ícone de olho no painel de Camadas alterna a visibilidade
- Camadas ocultas:
- Não exibidas na tela 2D
- Não exibidas na pré-visualização 3D
- Ainda incluídas no G-code gerado
Casos de uso:
- Ocultar camadas de gravação complexas enquanto posiciona camadas de corte
- Desobstruir a tela ao trabalhar em camadas específicas
- Focar em uma camada por vez
Visível vs. Ativado
| Estado | Tela | Pré-visualização | G-code |
|---|---|---|---|
| Visível e ativado | Sim | Sim | Sim |
| Oculto e ativado | Não | Não | Sim |
| Visível e desativado | Sim | Sim | Não |
| Oculto e desativado | Não | Não | Não |
Para excluir temporariamente uma camada dos trabalhos sem excluí-la, desative a operação da camada ou desative-a nas configurações da camada.
Ordem de execução das camadas
Como as camadas são processadas
Durante a execução do trabalho, o Rayforge processa cada camada em ordem, de cima para baixo. Dentro de cada camada, todas as peças de trabalho são processadas antes de passar para a próxima camada.
A ordem importa
Ordem incorreta:
1. Camada de corte
2. Camada de gravação
Problema: As peças cortadas podem cair ou se mover antes da gravação!
Ordem correta:
1. Camada de gravação
2. Camada de corte
Por quê: A gravação ocorre enquanto a peça ainda está fixa, depois o corte a liberta.
Múltiplas passagens
Para materiais espessos, crie múltiplas camadas de corte:
1. Camada de gravação
2. Camada de corte (Passagem 1) - 50% potência
3. Camada de corte (Passagem 2) - 75% potência
4. Camada de corte (Passagem 3) - 100% potência
Dica: Use a mesma geometria para todas as passagens de corte (duplique a camada).
Técnicas avançadas
Agrupamento de camadas por material
Use camadas para organizar por material ao executar trabalhos mistos:
Material 1 (Acrílico 3mm):
- Camada de gravação do acrílico
- Camada de corte do acrílico
Material 2 (Compensado 3mm):
- Camada de gravação da madeira
- Camada de corte da madeira
Fluxo de trabalho:
- Processar todas as camadas do Material 1
- Trocar os materiais
- Processar todas as camadas do Material 2
Alternativa: Use documentos separados para diferentes materiais.
Pausar entre camadas
Você pode configurar o Rayforge para fazer uma pausa entre as camadas. Isso é útil quando você precisa:
- Trocar de material no meio do trabalho
- Inspecionar o progresso antes de continuar
- Ajustar o foco para diferentes operações
Para configurar pausas entre camadas, use o recurso de hooks nas configurações da sua máquina.
Configurações específicas por camada
O fluxo de trabalho de cada camada pode ter configurações exclusivas:
| Camada | Operação | Velocidade | Potência | Passagens |
|---|---|---|---|---|
| Gravação | Raster | 300 mm/min | 20% | 1 |
| Vinco | Contorno | 500 mm/min | 10% | 1 |
| Corte | Contorno | 100 mm/min | 90% | 2 |
Melhores práticas
Convenções de nomenclatura
Bons nomes de camadas:
- "Gravação - Logo"
- "Corte - Contorno externo"
- "Vinco - Linhas de dobra"
- "Passagem 1 - Corte bruto"
- "Passagem 2 - Corte final"
Nomes de camadas ruins:
- "Camada 1", "Camada 2" (não descritivos)
- Descrições longas (mantenha conciso)
Organização das camadas
- De cima para baixo = ordem de execução
- Gravação antes do corte (regra geral)
- Agrupe operações relacionadas (todo o corte, toda a gravação)
- Use a visibilidade para focar no trabalho atual
- Exclua camadas não usadas para manter os projetos organizados
Preparando arquivos SVG para importação de camadas
Para melhores resultados ao importar camadas SVG:
- Use o painel de Camadas no seu software de design para organizar seu design
- Atribua nomes significativos a cada camada (ex.: "Gravação", "Corte")
- Mantenha as camadas planas - evite colocar camadas dentro de outras camadas
- Salve seu arquivo e importe no Rayforge
- Verifique a detecção de camadas conferindo o diálogo de importação
O Rayforge funciona melhor com arquivos SVG criados no Inkscape ou software similar de design vetorial que suporte camadas.
Desempenho
Muitas camadas:
- Sem impacto significativo no desempenho
- 10 a 20 camadas é comum para trabalhos complexos
- Organize logicamente, não para minimizar a quantidade de camadas
Simplifique se necessário:
- Combine operações similares em uma camada quando possível
- Use menos gravações raster (as que mais consomem recursos)
Solução de problemas
A camada não gera G-code
Problema: A camada aparece no documento mas não no G-code gerado.
Soluções:
- Verifique se a camada tem peças de trabalho - Camadas vazias são ignoradas
- Verifique se o fluxo de trabalho está configurado - A camada precisa de uma operação
- Verifique as configurações da operação - Potência > 0, velocidade válida, etc.
- Verifique a visibilidade das peças - Peças ocultas podem não ser processadas
- Regenere o G-code - Faça uma pequena alteração para forçar a regeneração
Ordem incorreta das camadas
Problema: As operações são executadas em uma ordem inesperada.
Solução: Reordene as camadas no painel de Camadas. Lembre-se: cima = primeiro.
Camadas sobrepostas na pré-visualização
Problema: Múltiplas camadas mostram conteúdo sobreposto na pré-visualização.
Esclarecimento: Isso é normal se as camadas compartilham a mesma área XY.
Soluções:
- Use a visibilidade de camadas para ocultar outras camadas temporariamente
- Verifique a pré-visualização 3D para ver a profundidade/ordem
- Verifique se isso é intencional (ex.: gravar e depois cortar a mesma forma)
Peça de trabalho na camada errada
Problema: A peça de trabalho foi atribuída a uma camada incorreta.
Solução: Arraste a peça de trabalho para a camada correta no painel de Camadas ou na árvore de Documento.
Camadas SVG não detectadas
Problema: Importando um arquivo SVG mas nenhuma camada aparece no diálogo de importação.
Soluções:
- Verifique a estrutura do SVG - Abra seu arquivo no Inkscape ou software similar para verificar se ele possui camadas
- Ative "Usar vetores originais" - A seleção de camadas só está disponível neste modo de importação
- Verifique se seu design tem camadas - Certifique-se de ter criado camadas no seu software de design, não apenas grupos
- Verifique camadas aninhadas - Camadas dentro de outras camadas podem não ser detectadas corretamente
- Salve novamente seu arquivo - Às vezes, salvar novamente com uma versão atualizada do seu software de design ajuda
A importação de camadas SVG mostra conteúdo incorreto
Problema: A camada importada mostra conteúdo de outras camadas ou está vazia.
Soluções:
- Verifique a seleção de camadas - Confirme se as camadas corretas estão ativadas no diálogo de importação
- Verifique seu design - Abra o arquivo original no seu software de design para confirmar que cada camada contém o conteúdo correto
- Verifique elementos compartilhados - Elementos que aparecem em múltiplas camadas podem causar confusão
- Experimente o modo de traço - Use o modo de traço como alternativa se a importação vetorial tiver problemas
Páginas relacionadas
- Operações - Tipos de operações para fluxos de trabalho de camadas
- Modo de simulação - Pré-visualização da execução com múltiplas camadas
- Macros e Hooks - Hooks em nível de camada para automação
- Pré-visualização 3D - Visualizar a pilha de camadas
