Flux de travail multi-couches
Le système multi-couches de Rayforge vous permet d'organiser des travaux complexes en étapes de traitement séparées, chacune avec ses propres opérations et paramètres. Ceci est essentiel pour combiner différents processus comme la gravure et la découpe, ou pour travailler avec plusieurs matériaux.
Que sont les couches ?
Une couche dans Rayforge est :
- Un conteneur pour les pièces (formes importées, images, texte)
- Un flux de travail définissant comment ces pièces sont traitées
- Une étape traitée séquentiellement pendant les travaux
Concept clé : Les couches sont traitées dans l'ordre, l'une après l'autre, vous permettant de contrôler la séquence des opérations.
Une couche contient une ou plusieurs pièces. Lors de l'importation de fichiers SVG avec des couches, chaque couche de votre conception devient une couche séparée dans Rayforge. Cela vous permet de garder votre conception organisée exactement comme vous l'avez créée.
Pourquoi utiliser plusieurs couches ?
Cas d'utilisation courants
1. Graver puis découper
Le flux de travail multi-couches le plus courant :
- Couche 1 : Gravure tramée du motif
- Couche 2 : Découpe de contour du profil
Pourquoi des couches séparées ?
- La gravure en premier garantit que la pièce ne bouge pas pendant la gravure
- La découpe en dernier empêche les pièces de tomber avant la fin de la gravure
- Différents réglages de puissance/vitesse pour chaque opération
2. Découpe en passes multiples
Pour les matériaux épais :
- Couche 1 : Première passe à puissance modérée
- Couche 2 : Deuxième passe à pleine puissance (même géométrie)
- Couche 3 : Troisième passe optionnelle si nécessaire
Avantages :
- Réduit la carbonisation par rapport à une seule passe à haute puissance
- Chaque couche peut avoir différents réglages vitesse/puissance
3. Projets multi-matériaux
Différents matériaux dans un seul travail :
- Couche 1 : Découper les pièces en acrylique
- Couche 2 : Graver les pièces en bois
- Couche 3 : Marquer les pièces en métal
Exigences :
- Chaque couche cible différentes zones du plateau
- Différentes vitesse/puissance/mise au point pour chaque matériau
4. Importation de couches SVG
Importer des fichiers SVG avec une structure de couches existante :
- Couche 1 : Éléments de gravure du SVG
- Couche 2 : Éléments de découpe du SVG
- Couche 3 : Éléments de marquage du SVG
Flux de travail :
- Importer un fichier SVG contenant des couches
- Activer « Utiliser les vecteurs originaux » dans la boîte de dialogue d'importation
- Sélectionner les couches à importer dans la liste des couches détectées
- Chaque couche devient une couche séparée dans Rayforge
Exigences :
- Votre fichier SVG doit utiliser des couches (créées dans Inkscape ou logiciel similaire)
- Activer « Utiliser les vecteurs originaux » lors de l'importation
- Les noms des couches sont préservés depuis votre logiciel de conception
Créer et gérer les couches
Ajouter une nouvelle couche

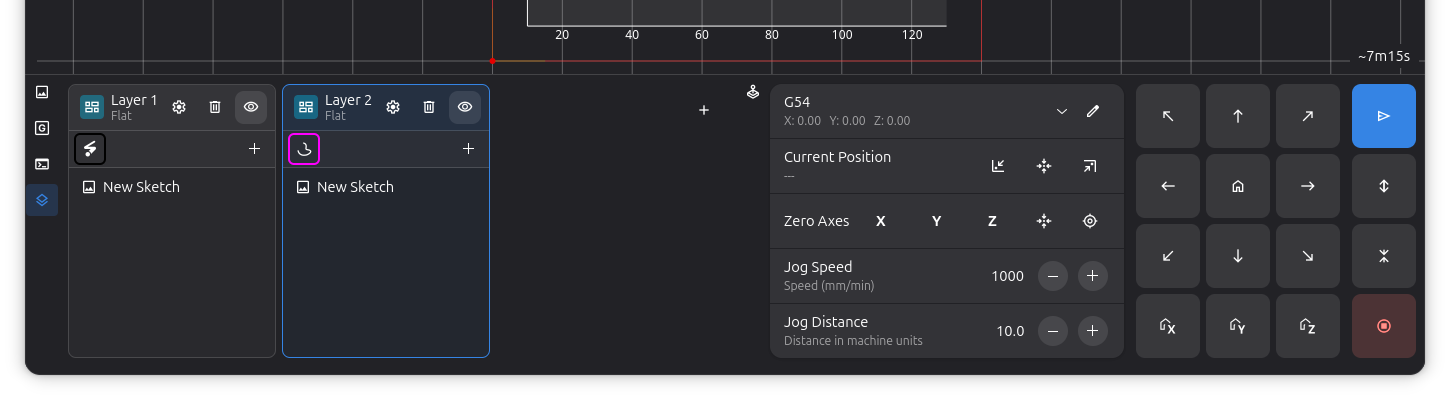

- Cliquez sur le bouton « + » dans le panneau Couches
- Nommez la couche de manière descriptive (ex. : « Couche gravure », « Couche découpe »)
- La couche apparaît dans la liste des couches
Par défaut : Les nouveaux documents commencent avec une couche.
Propriétés des couches
Chaque couche possède :
| Propriété | Description |
|---|---|
| Nom | Le nom affiché dans la liste des couches |
| Visible | Basculer la visibilité sur le canevas et l'aperçu |
| Flux de travail | Les opérations appliquées aux pièces de cette couche |
| Rotatif | Indique si cette couche s'exécute en mode rotatif |
| Pièces | Les formes/images contenues dans cette couche |
Mode rotatif par couche
Si vous avez un accessoire rotatif configuré, vous pouvez activer le mode rotatif pour des couches individuelles. Cela vous permet de combiner un travail sur surface plane et un travail cylindrique dans le même projet — par exemple, graver un motif sur le couvercle plat d'une boîte sur une couche et enrouler du texte autour du corps cylindrique sur une autre.
Les couches avec le mode rotatif actif affichent une petite icône rotative dans la liste des couches. Chaque couche mémorise son propre réglage rotatif, vous permettant de les mélanger librement.
Les couches sont des conteneurs pour vos pièces. Lors de l'importation de fichiers SVG avec des couches, chaque couche de votre conception devient une couche séparée dans Rayforge.
Réorganiser les couches
L'ordre d'exécution = l'ordre des couches dans la liste (de haut en bas)
Pour réorganiser :
- Glissez-déposez les couches dans le panneau Couches
- L'ordre compte - les couches s'exécutent de haut en bas
Exemple :
Panneau Couches :
1. Couche de gravure S'exécute en premier
2. Couche de marquage S'exécute en deuxième
3. Couche de découpe S'exécute en dernier (recommandé)
Supprimer des couches
- Sélectionnez la couche dans le panneau Couches
- Cliquez sur le bouton de suppression ou appuyez sur Supprimer
- Confirmez la suppression (toutes les pièces de la couche sont supprimées)
Supprimer une couche retire toutes ses pièces et ses paramètres de flux de travail. Utilisez Annuler en cas de suppression accidentelle.
Assigner des pièces aux couches
Assignation manuelle
- Importez ou créez une pièce
- Glissez la pièce vers la couche souhaitée dans le panneau Couches
- Ou utilisez le panneau de propriétés pour changer la couche de la pièce
Importation de couches SVG
Lors de l'importation de fichiers SVG avec « Utiliser les vecteurs originaux » activé :
- Activez « Utiliser les vecteurs originaux » dans la boîte de dialogue d'importation
- Rayforge détecte les couches de votre fichier SVG
- Sélectionnez les couches à importer avec les interrupteurs de couche
- Chaque couche sélectionnée devient une couche séparée avec sa propre pièce
Rayforge détecte automatiquement les couches de votre fichier SVG. Chaque couche que vous avez créée dans votre logiciel de conception apparaîtra comme une couche séparée dans Rayforge.
La sélection de couches n'est disponible que lors de l'utilisation de l'importation directe de vecteurs. En mode tracé, le SVG entier est traité comme une seule pièce.
Déplacer des pièces entre les couches
Glisser-déposer :
- Sélectionnez la ou les pièces sur le canevas ou le panneau Document
- Glissez vers la couche cible dans le panneau Couches
Couper et coller :
- Coupez la pièce de la couche actuelle (Ctrl+X)
- Sélectionnez la couche cible
- Collez (Ctrl+V)
Boîte de dialogue d'importation SVG
Lors de l'importation de fichiers SVG, la boîte de dialogue d'importation fournit des options qui affectent la gestion des couches :
Mode d'importation :
- Utiliser les vecteurs originaux : Préserve vos tracés vectoriels et la structure des couches. Lorsqu'activé, une section « Couches » apparaît montrant toutes les couches de votre fichier.
- Mode tracé : Convertit le SVG en image bitmap et trace les contours. La sélection de couches est désactivée dans ce mode.
Section Couches (importation vectorielle uniquement) :
- Affiche toutes les couches de votre fichier SVG
- Chaque couche possède un interrupteur pour activer/désactiver l'importation
- Les noms des couches de votre logiciel de conception sont préservés
- Seules les couches sélectionnées sont importées comme couches séparées
Pour utiliser l'importation de couches SVG, créez votre conception avec des couches dans un logiciel comme Inkscape. Utilisez le panneau Couches pour organiser votre conception, et Rayforge préservera cette structure.
Flux de travail des couches
Chaque couche possède un flux de travail qui définit comment ses pièces sont traitées.
Configurer les flux de travail des couches
Pour chaque couche, vous choisissez un type d'opération et configurez ses paramètres :
Types d'opération :
- Contour - Suit les contours (pour la découpe ou le marquage)
- Gravure tramée - Grave des images et remplit des zones
- Gravure en profondeur - Crée des gravures à profondeur variable
Améliorations optionnelles :
- Ponts - Petits ponts pour maintenir les pièces en place pendant la découpe
- Overscan - Prolonge les coupes au-delà de la forme pour des bords plus propres
- Ajustement du kerf - Compense la largeur de coupe du laser
Configurations courantes de couches
Couche de gravure :
- Opération : Gravure tramée
- Paramètres : 300-500 DPI, vitesse modérée
- Généralement aucune option supplémentaire nécessaire
Couche de découpe :
- Opération : Découpe de contour
- Options : Ponts (pour maintenir les pièces), Overscan (pour des bords propres)
- Paramètres : Vitesse plus lente, puissance plus élevée
Couche de marquage :
- Opération : Contour (puissance légère, ne coupe pas à travers)
- Paramètres : Faible puissance, vitesse rapide
- Objectif : Lignes de pliage, lignes décoratives
Visibilité des couches
Contrôlez quelles couches sont affichées sur le canevas et dans les aperçus :
Visibilité sur le canevas
- L'icône œil dans le panneau Couches bascule la visibilité
- Couches masquées :
- Non affichées sur le canevas 2D
- Non affichées dans l'aperçu 3D
- Toujours incluses dans le G-code généré
Cas d'utilisation :
- Masquer les couches de gravure complexes tout en positionnant les couches de découpe
- Dégager le canevas lors du travail sur des couches spécifiques
- Se concentrer sur une couche à la fois
Visibilité vs. Activé
| État | Canevas | Aperçu | G-code |
|---|---|---|---|
| Visible et activé | Oui | Oui | Oui |
| Masqué et activé | Non | Non | Oui |
| Visible et désactivé | Oui | Oui | Non |
| Masqué et désactivé | Non | Non | Non |
Pour exclure temporairement une couche des travaux sans la supprimer, désactivez l'opération de la couche ou désactivez-la dans les paramètres de la couche.
Ordre d'exécution des couches
Comment les couches sont traitées
Pendant l'exécution du travail, Rayforge traite chaque couche dans l'ordre de haut en bas. Au sein de chaque couche, toutes les pièces sont traitées avant de passer à la couche suivante.
L'ordre compte
Mauvais ordre :
1. Couche de découpe
2. Couche de gravure
Problème : Les pièces découpées peuvent tomber ou bouger avant la gravure !
Ordre correct :
1. Couche de gravure
2. Couche de découpe
Pourquoi : La gravure se fait pendant que la pièce est encore solidaire, ensuite la découpe la libère.
Passes multiples
Pour les matériaux épais, créez plusieurs couches de découpe :
1. Couche de gravure
2. Couche de découpe (Passe 1) - 50% puissance
3. Couche de découpe (Passe 2) - 75% puissance
4. Couche de découpe (Passe 3) - 100% puissance
Astuce : Utilisez la même géométrie pour toutes les passes de découpe (dupliquez la couche).
Techniques avancées
Regroupement des couches par matériau
Utilisez les couches pour organiser par matériau lors de travaux mixtes :
Matériau 1 (Acrylique 3 mm) :
- Couche gravure acrylique
- Couche découpe acrylique
Matériau 2 (Contreplaqué 3 mm) :
- Couche gravure bois
- Couche découpe bois
Flux de travail :
- Traiter toutes les couches du Matériau 1
- Changer les matériaux
- Traiter toutes les couches du Matériau 2
Alternative : Utilisez des documents séparés pour différents matériaux.
Pause entre les couches
Vous pouvez configurer Rayforge pour faire une pause entre les couches. Ceci est utile lorsque vous devez :
- Changer de matériau en cours de travail
- Inspecter l'avancement avant de continuer
- Ajuster la mise au point pour différentes opérations
Pour configurer les pauses entre couches, utilisez la fonctionnalité de hooks dans les paramètres de votre machine.
Paramètres spécifiques par couche
Le flux de travail de chaque couche peut avoir des paramètres uniques :
| Couche | Opération | Vitesse | Puissance | Passes |
|---|---|---|---|---|
| Gravure | Tramée | 300 mm/min | 20% | 1 |
| Marquage | Contour | 500 mm/min | 10% | 1 |
| Découpe | Contour | 100 mm/min | 90% | 2 |
Bonnes pratiques
Conventions de nommage
Bons noms de couches :
- « Gravure - Logo »
- « Découpe - Contour extérieur »
- « Marquage - Lignes de pliage »
- « Passe 1 - Découpe ébauche »
- « Passe 2 - Découpe finale »
Mauvais noms de couches :
- « Couche 1 », « Couche 2 » (non descriptifs)
- Descriptions longues (restez concis)
Organisation des couches
- De haut en bas = ordre d'exécution
- Gravure avant découpe (règle générale)
- Regrouper les opérations connexes (toute la découpe, toute la gravure)
- Utiliser la visibilité pour se concentrer sur le travail en cours
- Supprimer les couches inutilisées pour garder les projets propres
Préparer les fichiers SVG pour l'importation de couches
Pour de meilleurs résultats lors de l'importation de couches SVG :
- Utilisez le panneau Couches dans votre logiciel de conception pour organiser votre motif
- Attribuez des noms significatifs à chaque couche (ex. : « Gravure », « Découpe »)
- Gardez les couches à plat - évitez de placer des couches dans d'autres couches
- Enregistrez votre fichier et importez-le dans Rayforge
- Vérifiez la détection des couches en consultant la boîte de dialogue d'importation
Rayforge fonctionne mieux avec les fichiers SVG créés dans Inkscape ou un logiciel similaire de conception vectorielle qui prend en charge les couches.
Performances
Nombreuses couches :
- Pas d'impact significatif sur les performances
- 10 à 20 couches sont courantes pour les travaux complexes
- Organisez logiquement, pas pour minimiser le nombre de couches
Simplifiez si nécessaire :
- Combinez les opérations similaires en une seule couche si possible
- Utilisez moins de gravures tramées (les plus gourmandes en ressources)
Dépannage
La couche ne génère pas de G-code
Problème : La couche apparaît dans le document mais pas dans le G-code généré.
Solutions :
- Vérifiez que la couche contient des pièces - Les couches vides sont ignorées
- Vérifiez que le flux de travail est configuré - La couche nécessite une opération
- Vérifiez les paramètres de l'opération - Puissance > 0, vitesse valide, etc.
- Vérifiez la visibilité des pièces - Les pièces masquées peuvent ne pas être traitées
- Régénérez le G-code - Faites un petit changement pour forcer la régénération
Ordre incorrect des couches
Problème : Les opérations s'exécutent dans un ordre inattendu.
Solution : Réorganisez les couches dans le panneau Couches. Souvenez-vous : haut = premier.
Couches superposées dans l'aperçu
Problème : Plusieurs couches affichent un contenu superposé dans l'aperçu.
Précision : C'est normal si les couches partagent la même zone XY.
Solutions :
- Utilisez la visibilité des couches pour masquer temporairement les autres couches
- Vérifiez l'aperçu 3D pour voir la profondeur/l'ordre
- Vérifiez que c'est intentionnel (ex. : graver puis découper la même forme)
Pièce dans la mauvaise couche
Problème : La pièce a été assignée à une couche incorrecte.
Solution : Glissez la pièce vers la bonne couche dans le panneau Couches ou l'arborescence du Document.
Couches SVG non détectées
Problème : Importation d'un fichier SVG mais aucune couche n'apparaît dans la boîte de dialogue d'importation.
Solutions :
- Vérifiez la structure du SVG - Ouvrez votre fichier dans Inkscape ou un logiciel similaire pour vérifier qu'il contient des couches
- Activez « Utiliser les vecteurs originaux » - La sélection de couches n'est disponible que dans ce mode d'importation
- Vérifiez que votre conception comporte des couches - Assurez-vous d'avoir créé des couches dans votre logiciel de conception, pas seulement des groupes
- Vérifiez les couches imbriquées - Les couches à l'intérieur d'autres couches peuvent ne pas être détectées correctement
- Réenregistrez votre fichier - Parfois, réenregistrer avec une version récente de votre logiciel de conception aide
L'importation de couches SVG affiche un contenu incorrect
Problème : La couche importée affiche le contenu d'autres couches ou est vide.
Solutions :
- Vérifiez la sélection des couches - Vérifiez que les bonnes couches sont activées dans la boîte de dialogue d'importation
- Vérifiez votre conception - Ouvrez le fichier original dans votre logiciel de conception pour confirmer que chaque couche contient le bon contenu
- Vérifiez les éléments partagés - Les éléments apparaissant dans plusieurs couches peuvent causer de la confusion
- Essayez le mode tracé - Utilisez le mode tracé comme alternative si l'importation vectorielle pose problème
Pages associées
- Opérations - Types d'opérations pour les flux de travail de couches
- Mode simulation - Aperçu de l'exécution multi-couches
- Macros et Hooks - Hooks au niveau des couches pour l'automatisation
- Aperçu 3D - Visualiser l'empilement des couches
