Geräteeinstellungen

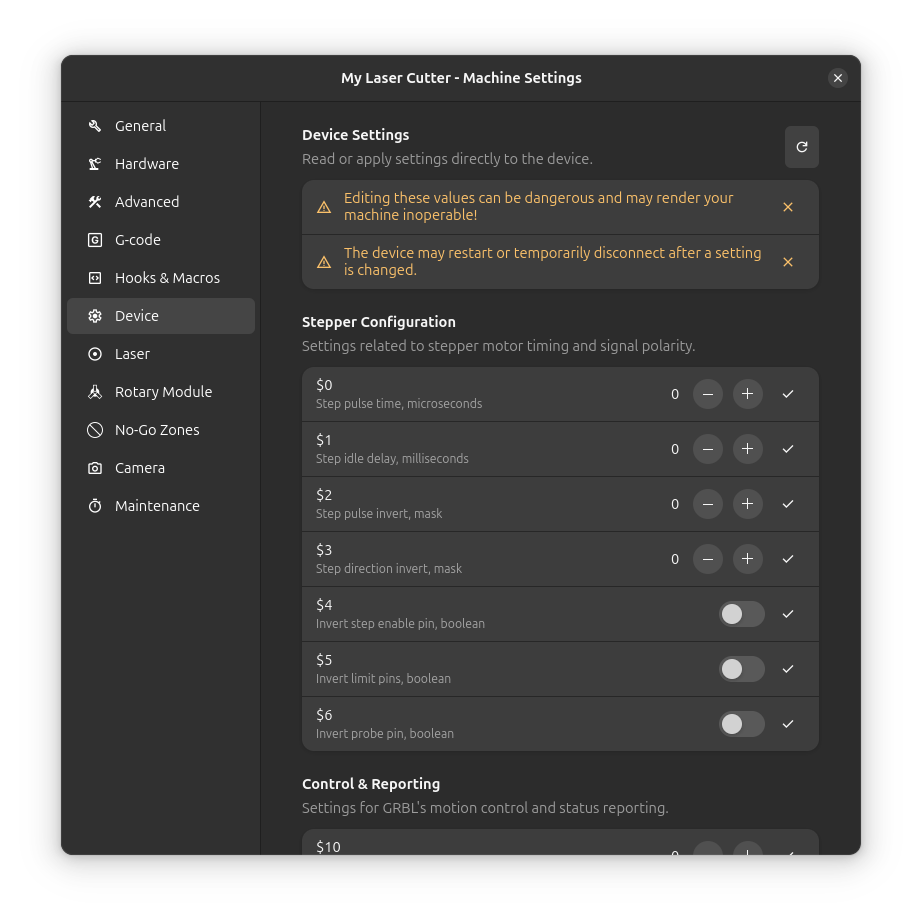

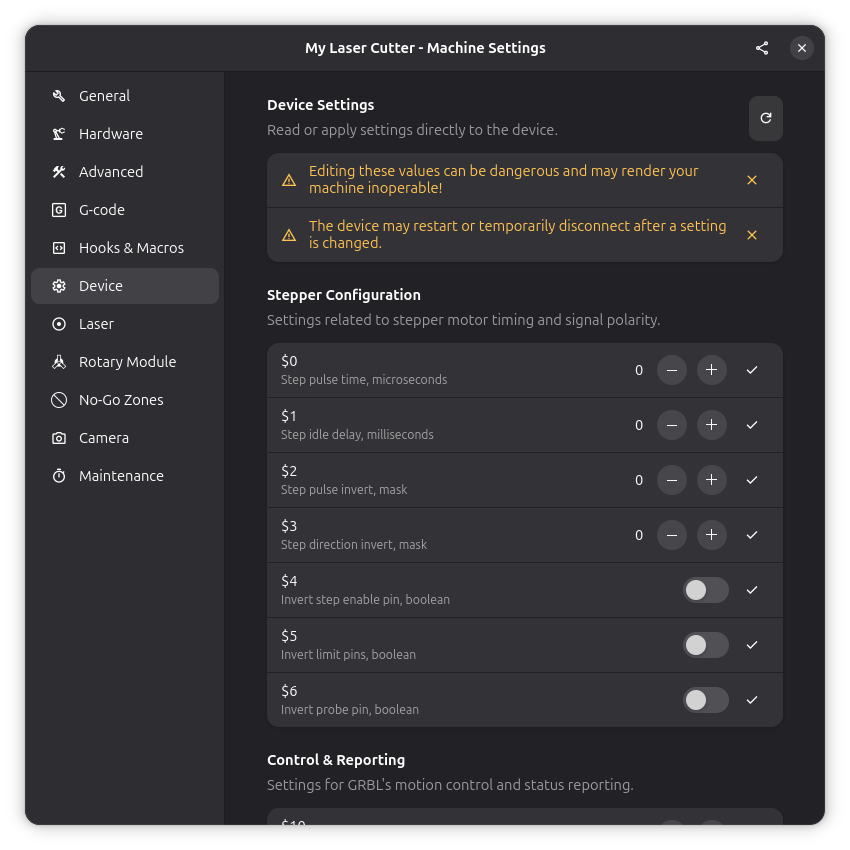

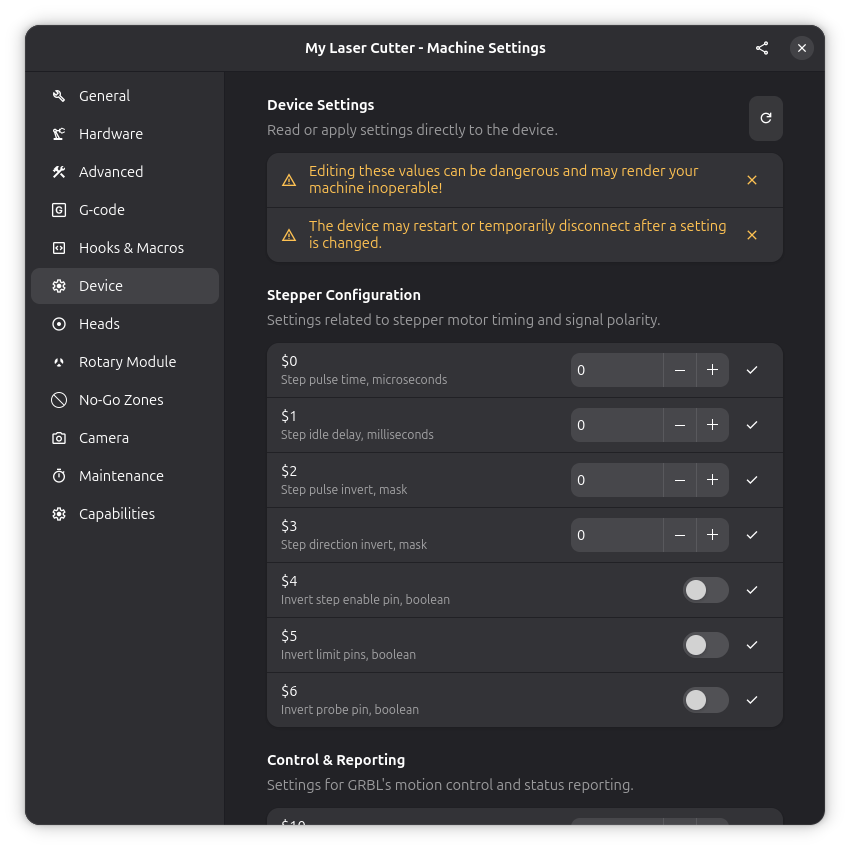

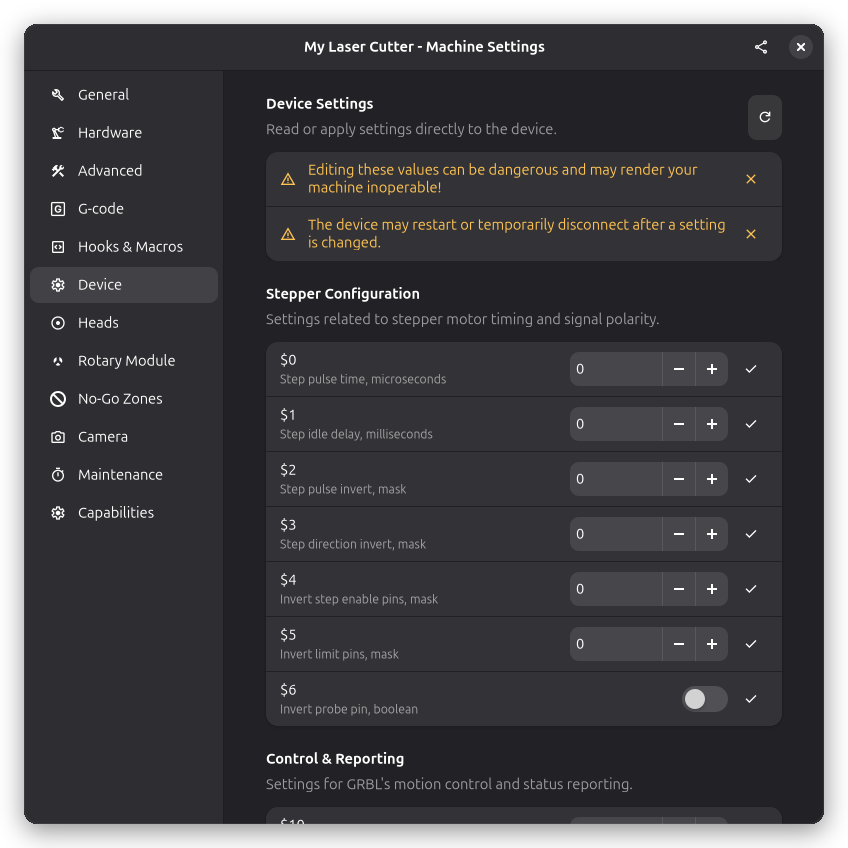

Die Geräteseite in den Maschineneinstellungen ermöglicht es Ihnen, Einstellungen direkt auf Ihrem verbundenen Gerät (Controller) zu lesen und anzuwenden. Diese sind auch als "Dollar-Einstellungen" oder $$-Einstellungen in GRBL bekannt.

Vorsicht beim Ändern von Einstellungen

Falsche Firmware-Einstellungen können dazu führen, dass Ihre Maschine sich unvorhersehbar verhält, die Position verliert oder sogar Hardware beschädigt. Notieren Sie sich immer die ursprünglichen Werte, bevor Sie Änderungen vornehmen, und ändern Sie eine Einstellung nach der anderen.

Übersicht

Die Geräteseite bietet direkten Zugriff auf die Firmware-Einstellungen Ihres Controllers. Hier können Sie:

• Aktuelle Einstellungen vom Gerät lesen
• Einzelne Einstellungen ändern
• Änderungen auf das Gerät anwenden

Firmware-Einstellungen steuern:

• Bewegungsparameter: Geschwindigkeitsgrenzen, Beschleunigung, Kalibrierung
• Endschalter: Homing-Verhalten, Software-/Hardware-Grenzen
• Lasersteuerung: Leistungsbereich, Lasermodus aktivieren
• Elektrische Konfiguration: Pin-Inversionen, Pullups
• Berichterstattung: Statusnachrichten-Format und -Häufigkeit

Diese Einstellungen werden auf Ihrem Controller gespeichert (nicht in Rayforge) und bleiben über Stromzyklen hinweg erhalten.

Einstellungen lesen

Klicken Sie auf die Schaltfläche Vom Gerät lesen, um die aktuellen Einstellungen von Ihrem verbundenen Controller abzurufen. Dies erfordert:

• Dass die Maschine verbunden ist
• Dass der Treiber das Lesen von Geräteeinstellungen unterstützt

Einstellungen anwenden

Nach dem Ändern von Einstellungen werden Änderungen auf das Gerät angewendet. Das Gerät kann:

• Vorübergehend neu starten
• Trennen und wieder verbinden
• Einen Stromzyklus für einige Änderungen erfordern

Konsolenzugriff

Sie können Einstellungen auch über die G-Code-Konsole anzeigen/ändern:

Alle Einstellungen anzeigen:

$$

Einzelne Einstellung anzeigen:

$100

Einstellung ändern:

$100=80.0

Standardeinstellungen wiederherstellen:

$RST=$

Standardeinstellungen wiederherstellen löscht alle Einstellungen

Der Befehl $RST=$ setzt alle GRBL-Einstellungen auf Werkseinstellungen zurück. Sie verlieren alle Kalibrierungen und Einstellungen. Sichern Sie Ihre Einstellungen zuerst!

---

Kritische Einstellungen für Laser

Diese Einstellungen sind am wichtigsten für den Laserbetrieb:

$32 - Lasermodus

Wert: 0 = Deaktiviert, 1 = Aktiviert

Zweck: Aktiviert laserspezifische Funktionen in GRBL

Wenn aktiviert (1):

• Laser schaltet automatisch während G0 (Eilgang)-Bewegungen aus
• Leistung passt sich dynamisch während Beschleunigung/Verlangsamung an
• Verhindert versehentliche Verbrennungen während des Positionierens

Wenn deaktiviert (0):

• Laser verhält sich wie ein Spindel (CNC-Modus)
• Schaltet während Eilgängen nicht aus
• Gefährlich für den Laserbetrieb!

Immer Lasermodus aktivieren

$32 sollte immer auf 1 für Laserschneider gesetzt werden. Deaktivierter Lasermodus kann unbeabsichtigte Verbrennungen und Feuergefahren verursachen.

$30 & $31 - Laserleistungsbereich

$30 - Maximale Laserleistung (RPM) $31 - Minimale Laserleistung (RPM)

Zweck: Definiert den Leistungsbereich für S-Befehle

Typische Werte:

• $30=1000, $31=0 (S0-S1000 Bereich, am häufigsten)
• $30=255, $31=0 (S0-S255 Bereich, einige Controller)

Rayforge-Konfiguration anpassen

Die "Max. Leistung"-Einstellung in Ihren Lasereinstellungen sollte Ihrem $30-Wert entsprechen. Wenn $30=1000, stellen Sie die maximale Leistung in Rayforge auf 1000 ein.

$130 & $131 - Maximaler Verfahrweg

$130 - X Maximaler Verfahrweg (mm) $131 - Y Maximaler Verfahrweg (mm)

Zweck: Definiert den Arbeitsbereich Ihrer Maschine

Warum es wichtig ist:

• Software-Limits ($20) verwenden diese Werte, um Abstürze zu verhindern
• Definiert die Grenzen des Koordinatensystems
• Muss mit Ihrer physischen Maschinengröße übereinstimmen

---

Einstellungsreferenz

Schrittmotor-Konfiguration ($0-$6)

Steuert die elektrischen Signale und das Timing der Schrittmotoren.

Einstellung	Beschreibung	Typischer Wert
$0	Schrittimpulszeit (μs)	10
$1	Schritt-Leerlaufverzögerung (ms)	25
$2	Schrittimpuls-Invertierung (Maske)	0
$3	Schrittrichtung-Invertierung (Maske)	0
$4	Schritt-Aktivierungs-Pin invertieren	0
$5	Limit-Pins invertieren	0
$6	Tast-Pin invertieren	0

Limits & Homing ($20-$27)

Steuert Endschalter und Homing-Verhalten.

Einstellung	Beschreibung	Typischer Wert
$20	Software-Limits aktivieren	0 oder 1
$21	Hardware-Limits aktivieren	0
$22	Homing-Zyklus aktivieren	0 oder 1
$23	Homing-Richtung invertieren	0
$24	Homing-Such-Vorschubrate (mm/min)	25
$25	Homing-Suche-Suchrate (mm/min)	500
$26	Homing-Entprell-Verzögerung (ms)	250
$27	Homing-Abzug-Distanz (mm)	1.0

Spindel & Laser ($30-$32)

Einstellung	Beschreibung	Laser-Wert
$30	Maximale Spindeldrehzahl	1000.0
$31	Minimale Spindeldrehzahl	0.0
$32	Lasermodus aktivieren	1

Achsen-Kalibrierung ($100-$102)

Definiert, wie viele Schrittmotor-Schritte einem Millimeter Bewegung entsprechen.

Einstellung	Beschreibung	Hinweise
$100	X Schritte/mm	Abhängig von Riemenscheiben/Riemen-Verhältnis
$101	Y Schritte/mm	Normalerweise gleich wie X
$102	Z Schritte/mm	Nicht bei den meisten Lasern verwendet

Berechnung der Schritte/mm:

Schritte/mm = (motor_steps_per_rev × microstepping) / (pulley_teeth × belt_pitch)

Beispiel: 200 Schritte/Rev, 16 Microstepping, 20 Zähne Riemenscheibe, GT2-Riemen:

Schritte/mm = (200 × 16) / (20 × 2) = 3200 / 40 = 80

Achsen-Geschwindigkeit & Beschleunigung ($110-$122)

Einstellung	Beschreibung	Typischer Wert
$110	X max. Rate (mm/min)	5000.0
$111	Y max. Rate (mm/min)	5000.0
$112	Z max. Rate (mm/min)	500.0
$120	X Beschleunigung (mm/s²)	500.0
$121	Y Beschleunigung (mm/s²)	500.0
$122	Z Beschleunigung (mm/s²)	100.0

Achsen-Verfahrweg ($130-$132)

Einstellung	Beschreibung	Hinweise
$130	X max. Verfahrweg (mm)	Arbeitsbereich-Breite
$131	Y max. Verfahrweg (mm)	Arbeitsbereich-Tiefe
$132	Z max. Verfahrweg (mm)	Z-Verfahrweg (falls zutreffend)

---

Beispiel für häufige Konfiguration

Typischer Diodenlaser (300×400mm)

$0=10          ; Schrittimpuls 10μs
$1=255         ; Schritt-Leerlaufverzögerung 255ms
$2=0           ; Keine Schritt-Invertierung
$3=0           ; Keine Richtungs-Invertierung
$4=0           ; Keine Aktivierungs-Invertierung
$5=0           ; Keine Limit-Invertierung
$10=1          ; WPos melden
$11=0.010      ; Knoten-Abweichung 0.01mm
$12=0.002      ; Bogen-Toleranz 0.002mm
$13=0          ; mm melden
$20=1          ; Software-Limits aktiviert
$21=0          ; Hardware-Limits deaktiviert
$22=1          ; Homing aktiviert
$23=0          ; Home zu min
$24=50.0       ; Homing-Vorschub 50mm/min
$25=1000.0     ; Homing-Suche 1000mm/min
$26=250        ; Homing-Entprellung 250ms
$27=2.0        ; Homing-Abzug 2mm
$30=1000.0     ; Max. Leistung S1000
$31=0.0        ; Min. Leistung S0
$32=1          ; Lasermodus EIN
$100=80.0      ; X Schritte/mm
$101=80.0      ; Y Schritte/mm
$102=80.0      ; Z Schritte/mm
$110=5000.0    ; X max. Rate
$111=5000.0    ; Y max. Rate
$112=500.0     ; Z max. Rate
$120=500.0     ; X Beschleunigung
$121=500.0     ; Y Beschleunigung
$122=100.0     ; Z Beschleunigung
$130=400.0     ; X max. Verfahrweg
$131=300.0     ; Y max. Verfahrweg
$132=0.0       ; Z max. Verfahrweg

---

Einstellungen sichern

Sicherungsverfahren

1. Über Rayforge:

   • Geräteeinstellungen-Panel öffnen
   • "Einstellungen exportieren" klicken
   • Datei als grbl-backup-YYYY-MM-DD.txt speichern

2. Über Konsole:

   • Befehl $$ senden
   • Gesamte Ausgabe in Textdatei kopieren
   • Mit Datum speichern

Wiederherstellungsverfahren

1. Sicherungsdatei öffnen
2. Jede Zeile ($100=80.0, etc.) über Konsole senden
3. Mit Befehl $$ verifizieren

Regelmäßige Sicherungen

Sichern Sie Ihre Einstellungen nach jeder Kalibrierung oder Abstimmung. Speichern Sie Sicherungen an einem sicheren Ort.

---
