Konfigurations-Assistent

Der Konfigurations-Assistent erkennt dein Gerät automatisch, indem er sich damit verbindet und die Firmware-Einstellungen ausliest. Er erstellt in Sekunden ein vollständig konfiguriertes Maschinenprofil und macht die manuelle Einrichtung überflüssig.

Assistenten starten​

  1. Öffne Einstellungen → Maschinen und klicke auf Add Machine
  2. Klicke im Profil-Auswahldialog auf Other Device… unten

Dadurch wird der Assistent geöffnet. Er benötigt kein vorhandenes Geräteprofil — der Assistent erstellt eines von Grund auf, indem er das angeschlossene Gerät ausliest.

Verbinden​

Die erste Seite fordert dich auf, einen Treiber auszuwählen und Verbindungsparameter anzugeben.

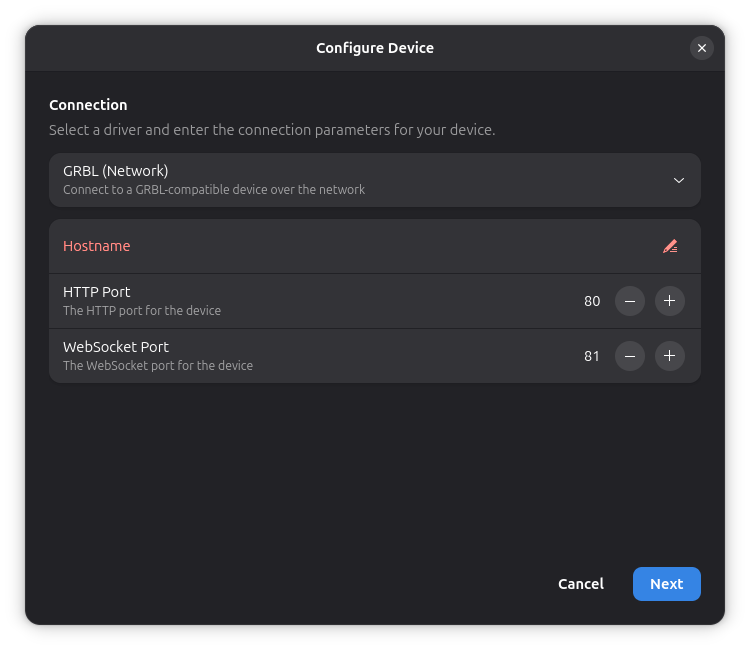

Assistent Verbinden

Treiberauswahl​

Wähle den Treiber aus, der zum Controller deines Geräts passt. Es werden nur Treiber angezeigt, die das Auslesen unterstützen. Typischerweise:

  • GRBL (Seriell) — USB-verbundene GRBL-Geräte
  • GRBL (Netzwerk) — WiFi/Ethernet GRBL-Geräte
  • Marlin (Seriell) — USB-verbundene Marlin-Geräte

Verbindungsparameter​

Nach der Auswahl eines Treibers gibst du die Verbindungsdetails ein (serieller Port, Baudrate, Host usw.). Dies sind dieselben Parameter wie in den Allgemeinen Einstellungen.

Klicke auf Next, um das Auslesen zu starten.

Erkennen​

Der Assistent verbindet sich mit dem Gerät und fragt die Firmware nach Konfigurationsdaten ab. Dazu gehören:

  • Firmware-Version und Build-Info ($I)
  • Alle Firmware-Einstellungen ($$)
  • Achs-Verfahrwege, Geschwindigkeiten, Beschleunigung und Laser-Leistungsbereich

Dieser Schritt dauert normalerweise nur wenige Sekunden.

Überprüfen​

Nach erfolgreichem Auslesen zeigt die Überprüfungsseite alle erkannten Einstellungen. Alles ist vorausgefüllt, kann aber vor dem Erstellen der Maschine angepasst werden.

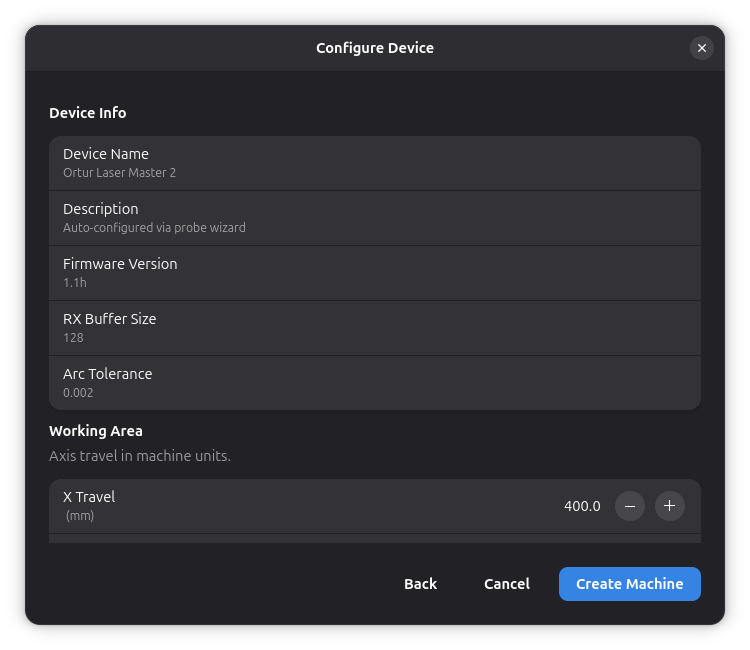

Assistent Überprüfen

Geräteinformationen​

Schreibgeschützte Informationen aus der Firmware:

  • Gerätename — extrahiert aus den Firmware-Build-Informationen
  • Firmware-Version — z.B. 1.1h
  • RX-Puffergröße — serieller Empfangspuffer
  • Bogen-Toleranz — Toleranz der Bogen-Interpolation der Firmware

Arbeitsfläche​

  • X-Verfahrweg / Y-Verfahrweg — maximale Achs-Verfahrwege in Maschineneinheiten, aus den Firmware-Einstellungen $130 und $131

Geschwindigkeit​

  • Max. Verfahrgeschwindigkeit — aus dem kleineren Wert von $110 und $111
  • Max. Schnittgeschwindigkeit — standardmäßig gleich der Verfahrgeschwindigkeit; bei Bedarf anpassen

Beschleunigung​

  • Beschleunigung — aus dem kleineren Wert von $120 und $121, in Maschineneinheiten pro Sekunde zum Quadrat

Laser​

  • Max. Leistung (S-Wert) — aus der Firmware-Einstellung $30 (Spindel-Maximum)

Verhalten​

  • Home beim Start — aktiviert, wenn Firmware-Homing ($22) eingeschaltet ist
  • Einachsen-Homing — aktiviert, wenn die Firmware mit dem H-Flag kompiliert wurde

Warnungen​

Der Assistent kann Warnungen zu potenziellen Problemen anzeigen, wie:

  • Lasermodus nicht aktiviert ($32=0)
  • Gerät meldet in Zoll ($13=1)

Maschine erstellen​

Klicke auf Create Machine, um den Vorgang abzuschließen. Der Assistent gibt das konfigurierte Profil weiter und der normale Maschinenerstellungsprozess wird fortgesetzt — der Maschineneinstellungen-Dialog öffnet sich für weitere Anpassungen.

Einschränkungen​

  • Der Assistent funktioniert nur mit Treibern, die das Auslesen unterstützen. Wenn dein Treiber nicht aufgeführt ist, verwende stattdessen ein vorgefertigtes Profil aus dem Auswahldialog.
  • Das Auslesen erfordert, dass das Gerät eingeschaltet und verbunden ist.
  • Einige Firmware-Einstellungen sind möglicherweise nicht auf allen Geräten lesbar.
