Hardware-Einstellungen

Die Hardware-Seite in den Maschineneinstellungen konfiguriert die physischen Abmessungen, das Koordinatensystem und die Bewegungsgrenzen Ihrer Maschine.

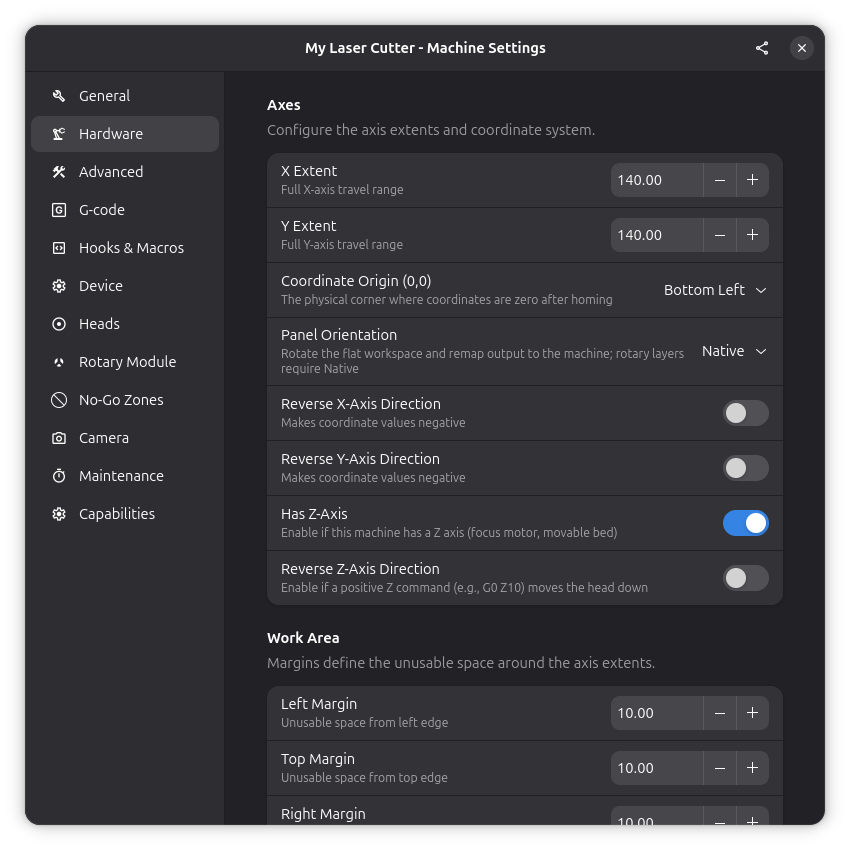

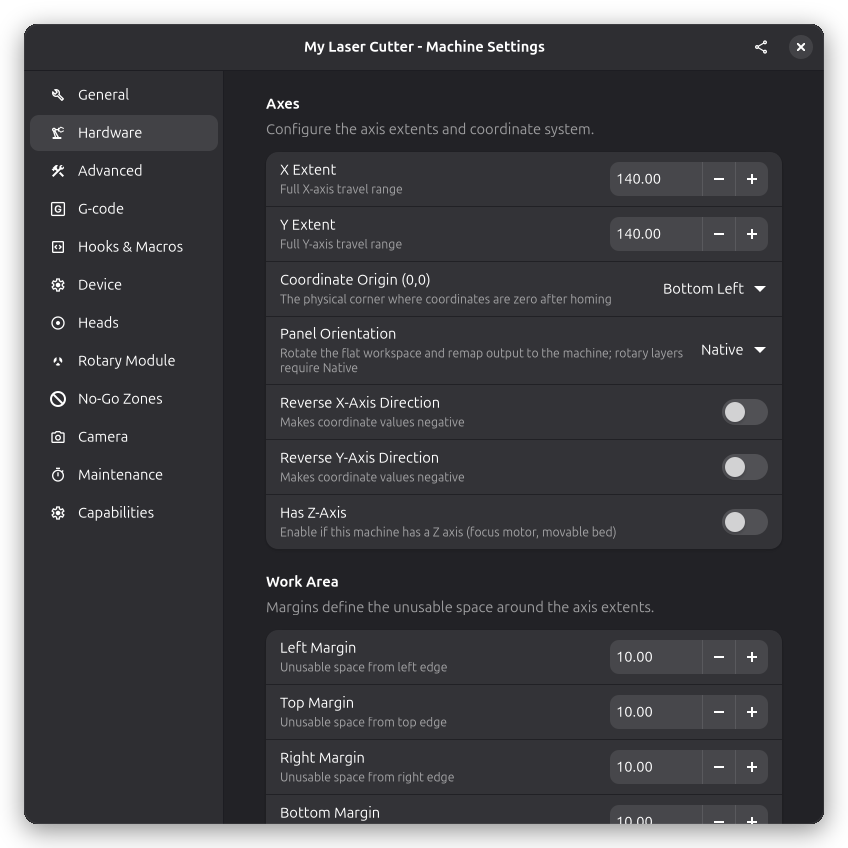

Hardware-Einstellungen

Achsen​

Konfigurieren Sie die Achsenbereiche und das Koordinatensystem für Ihre Maschine.

X/Y-Bereich​

Der vollständige Verfahrweg jeder Achse in Maschineneinheiten.

  • Messen Sie den tatsächlichen Schneidebereich, nicht das Maschinengehäuse
  • Berücksichtigen Sie alle Hindernisse oder Grenzen
  • Beispiel: 400 für einen typischen K40-Laser

Koordinatenursprung​

Wählen Sie, wo sich der Koordinatenursprung (0,0) Ihrer Maschine befindet. Dies bestimmt, wie Koordinaten interpretiert werden.

  • Unten links: Am häufigsten bei GRBL-Geräten. X nimmt nach rechts zu, Y nimmt nach oben zu.
  • Oben links: Häufig bei einigen CNC-artigen Maschinen. X nimmt nach rechts zu, Y nimmt nach unten zu.
  • Oben rechts: X nimmt nach links zu, Y nimmt nach unten zu.
  • Unten rechts: X nimmt nach links zu, Y nimmt nach oben zu.

Ihren Ursprung finden​

  1. Referenzieren Sie Ihre Maschine mit der Home-Taste
  2. Beobachten Sie, wohin sich der Laserkopf bewegt
  3. Diese Position ist Ihr (0,0)-Ursprung
info

Die Einstellung des Koordinatenursprungs beeinflusst, wie G-Code generiert wird. Stellen Sie sicher, dass sie mit der Homing-Konfiguration Ihrer Firmware übereinstimmt.

Achsenrichtung​

Kehren Sie die Richtung einer beliebigen Achse um, falls erforderlich:

  • X-Achsenrichtung umkehren: Macht X-Koordinatenwerte negativ
  • Y-Achsenrichtung umkehren: Macht Y-Koordinatenwerte negativ
  • Z-Achsenrichtung umkehren: Aktivieren, wenn ein positiver Z-Befehl (z.B. G0 Z10) den Kopf nach unten bewegt

Arbeitsbereich​

Ränder definieren den unbenutzbaren Raum um die Kanten Ihrer Achsenbereiche. Dies ist nützlich, wenn Ihre Maschine Bereiche hat, die der Laser nicht erreichen kann (z.B. aufgrund des Laserkopf-Aufbaus, Kabelketten oder anderer Hindernisse).

  • Linker/Oberer/Rechter/Unterer Rand: Der unbenutzbare Raum von jeder Kante in Maschineneinheiten

Wenn Ränder festgelegt sind, wird der Arbeitsbereich (nutzbarer Raum) als die Achsenbereiche abzüglich der Ränder berechnet.

Software-Limits​

Konfigurierbare Sicherheitsgrenzen für das Verfahren des Maschinenkopfes. Wenn aktiviert, verhindern die Jog-Steuerungen Bewegungen außerhalb dieser Grenzen.

  • Benutzerdefinierte Software-Limits aktivieren: Umschalten, um benutzerdefinierte Limits statt der Arbeitsflächen-Grenzen zu verwenden
  • X/Y Min: Minimale Koordinate für jede Achse
  • X/Y Max: Maximale Koordinate für jede Achse

Software-Limits werden automatisch eingeschränkt, um innerhalb der Achsenbereiche zu bleiben (0 bis Bereichswert).

tipp

Verwenden Sie Software-Limits, um Bereiche Ihrer Arbeitsfläche zu schützen, die während des Joggings niemals erreicht werden sollten, wie Bereiche mit Vorrichtungen oder empfindlicher Ausrüstung.
