Arreglos

El diseñador proporciona dos herramientas de arreglo para crear arreglos paramétricos: Arreglo Circular y Arreglo a lo largo de curva.

Arreglos Circulares

La herramienta de Arreglo Circular (G+Y) crea un patrón polar paramétrico a partir de la selección actual:

1. Seleccione las entidades que desea distribuir en patrón.
2. Active la herramienta desde la barra de herramientas, el menú Boceto → Arreglos, o con G+Y.

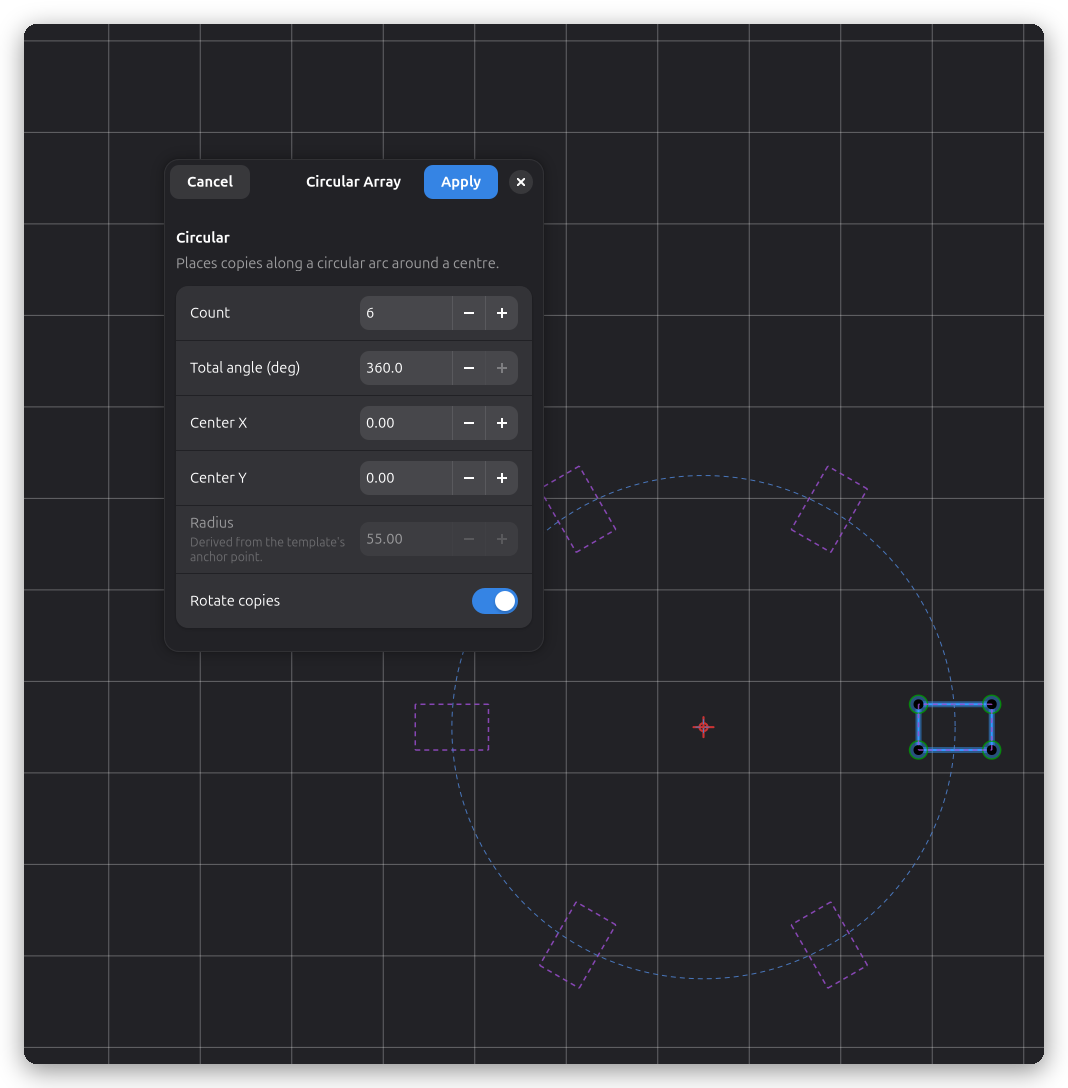

3. Aparece una guía circular en el lienzo y se abre un diálogo no modal con una vista previa en vivo.
4. Establezca el conteo y el ángulo total. Las copias se generan paramétricamente alrededor del centro de la guía circular.
5. Arrastre el centro de la guía circular para reposicionar el arreglo, o arrastre la entidad original para cambiar el radio — los campos del diálogo se actualizan en vivo.
6. El radio de la guía circular redimensiona todo el arreglo. Haga doble clic en la guía circular para reabrir el diálogo de edición y regenerar miembros faltantes o redistribuir.

Las copias son geometría estática horneada sin restricciones del resolvedor: se regeneran a partir de la plantilla cuando se edita el arreglo. Eliminar un miembro solo elimina la geometría de ese miembro y nunca redistribuye los supervivientes.

Arreglo a lo largo de curva

La herramienta Arreglo a lo largo de curva distribuye copias de una o más entidades a lo largo de una guía de ruta (una línea, arco o curva Bézier). Las copias se colocan directamente en la ruta y siguen su tangente en cada posición.

Crear un arreglo a lo largo de curva

1. Dibuje la forma que desea distribuir (la semilla) y la guía de ruta que desea seguir.
2. Seleccione ambas: primero haga clic en la guía de ruta, luego Mayúsculas-clic en las entidades semilla.
3. Active la herramienta desde la barra de herramientas, el menú Boceto → Arreglos, o G+W.

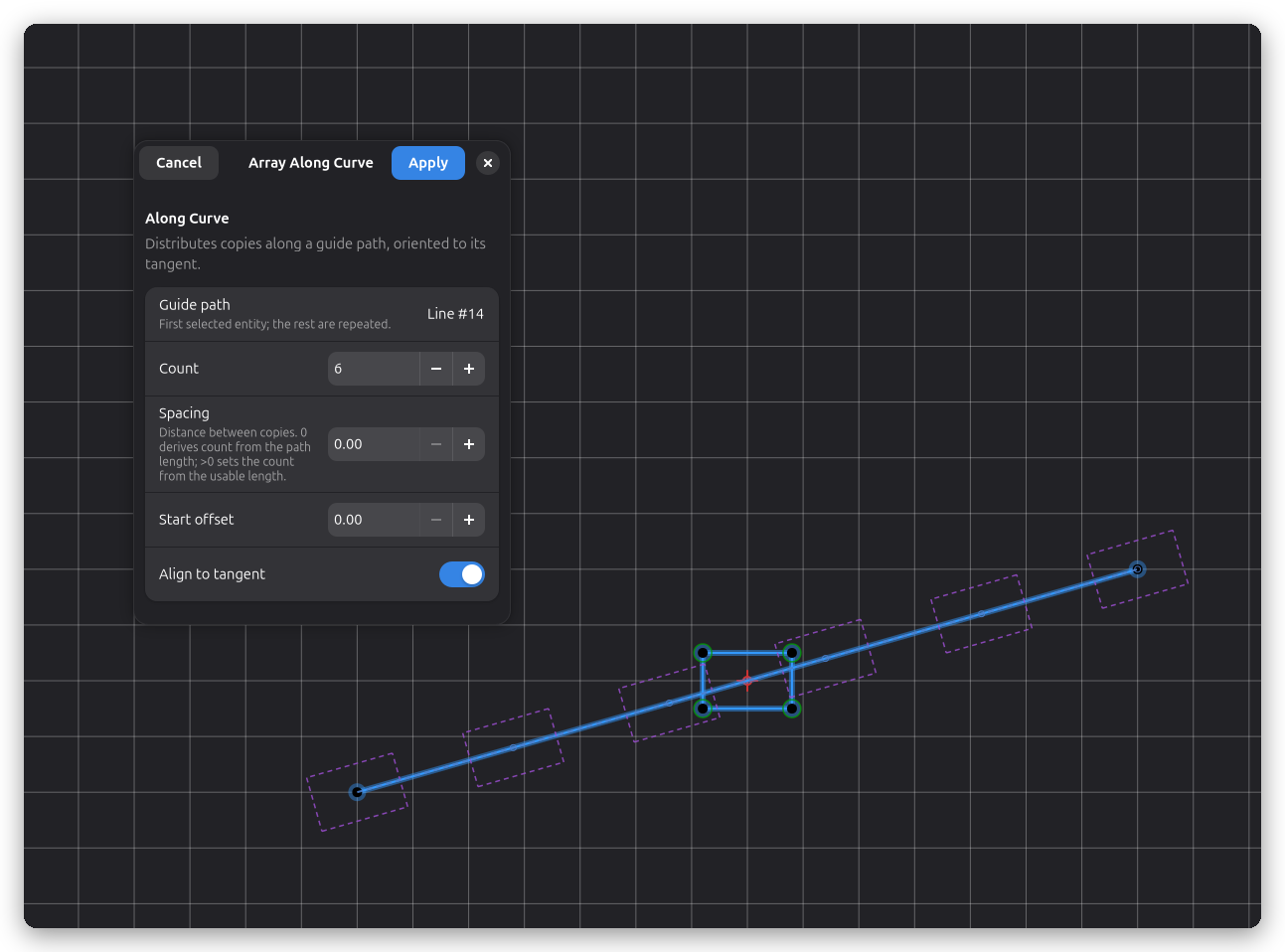

4. Se abre un diálogo no modal mostrando una vista previa en vivo con copias distribuidas a lo largo de la ruta.
5. Ajuste el conteo (total de miembros incluyendo la plantilla al inicio de la ruta) o establezca un valor de espaciado para derivar el conteo automáticamente de la longitud de la ruta.
6. Opcionalmente habilite Alinear a la tangente para que cada copia rote para seguir la dirección de la ruta en su posición.
7. Use Desplazamiento desde el inicio para saltar una sección principal de la ruta antes de colocar la primera copia.

Editar un arreglo a lo largo de curva

• Haga doble clic en la guía de ruta (o haga clic en Editar en la barra de herramientas) para reabrir el diálogo y cambiar el conteo, espaciado, desplazamiento o configuraciones de alineación.
• Arrastre cualquier extremo de la guía de ruta para remodelarla. Cuando suelte, todas las copias se redistribuyen automáticamente a lo largo de la nueva geometría de la ruta — incluyendo actualizaciones de rotación cuando Alinear a la tangente está habilitado.
• La forma semilla se puede editar como cualquier otra geometría del boceto; los cambios se propagan a todas las copias en la próxima actualización.

Cómo funciona

Las copias son geometría estática horneada — no están vinculadas a la plantilla a través de restricciones del resolvedor. Cuando se edita la guía de ruta, sync_arrays detecta el cambio y regenera todas las copias desde cero usando la geometría actual de la ruta. Esto mantiene las actualizaciones rápidas y evita la sobrecarga del resolvedor.

La plantilla (ranura 0) se coloca al inicio de la ruta. Su posición y orientación se actualizan automáticamente cuando se edita la ruta. Las entidades semilla originales se eliminan cuando se crea el arreglo; deshacer las restaura.
