Guía de Inicio Rápido

Ahora que Rayforge está instalado y tu máquina está configurada, ¡ejecutemos tu primer trabajo láser! Esta guía te guiará en la importación de un diseño, la configuración de operaciones y el envío de código G a tu máquina.

Paso 1: Importar un Diseño​

Rayforge soporta varios formatos de archivo incluyendo SVG, DXF, PDF e imágenes rasterizadas (JPEG, PNG, BMP).

  1. Haz clic en Archivo → Abrir o presiona ctrl+o
  2. Navega hasta tu archivo de diseño y selecciónalo
  3. El diseño aparecerá en el lienzo

Lienzo con diseño importado

¿No tienes un diseño todavía?

Puedes crear formas simples usando las herramientas del lienzo o descargar archivos SVG gratuitos de sitios como Flaticon o SVG Repo.

Paso 2: Posicionar Tu Diseño​

Usa las herramientas del lienzo para posicionar y ajustar tu diseño:

  • Desplazar: Clic central y arrastrar, o mantén espacio y arrastra
  • Zoom: Rueda del ratón, o ctrl+"+" / ctrl+"-"
  • Mover: Haz clic y arrastra tu diseño
  • Rotar: Selecciona el diseño y usa las manijas de rotación
  • Escalar: Selecciona el diseño y arrastra las manijas de las esquinas

Paso 3: Asignar una Operación​

Las operaciones definen cómo Rayforge procesará tu diseño. Las operaciones comunes incluyen:

  • Contorno: Corta a lo largo del contorno de las formas
  • Grabado Rasterizada: Rellena formas con líneas de ida y vuelta (para grabar)
  • Grabado de Profundidad: Crea efectos de profundidad 3D a partir de imágenes

Añadir una Operación​

  1. Selecciona tu diseño en el lienzo
  2. Haz clic en Operaciones → Añadir Operación o presiona ctrl+shift+a
  3. Elige el tipo de operación (ej., "Contorno" para cortar)
  4. Configura los ajustes de la operación:
    • Potencia: Porcentaje de potencia del láser (¡comienza bajo y prueba!)
    • Velocidad: Velocidad de movimiento en mm/min
    • Pasadas: Número de veces que se repite la operación (útil para cortar materiales gruesos)

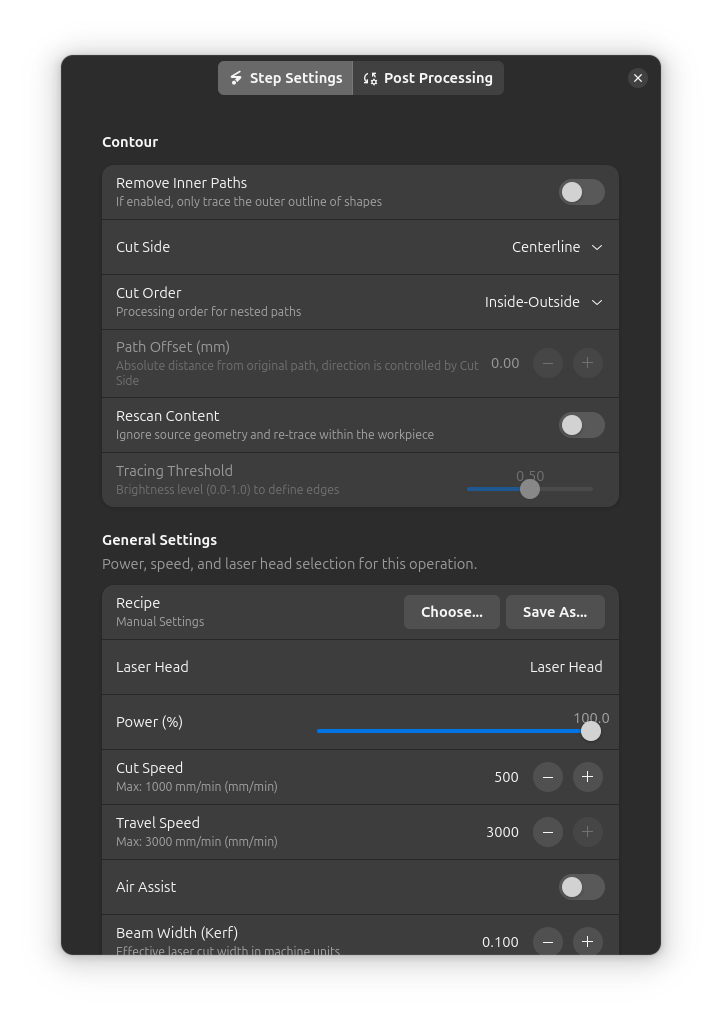

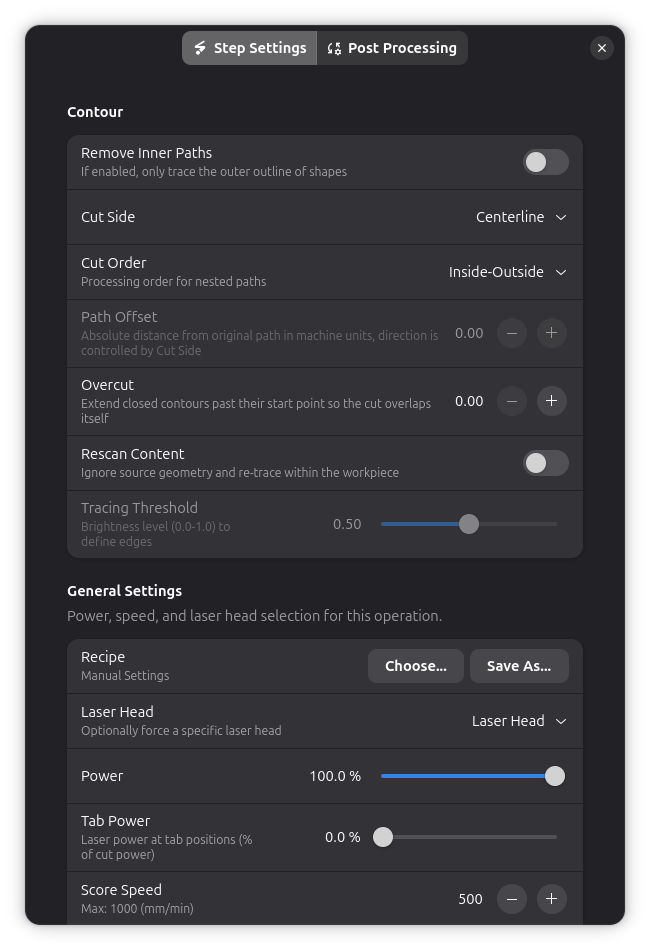

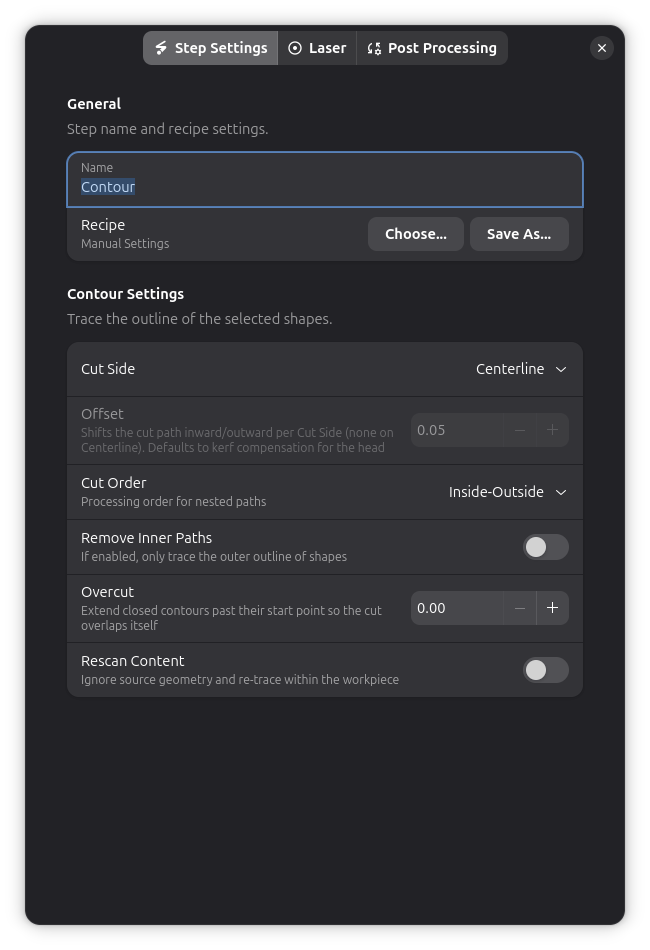

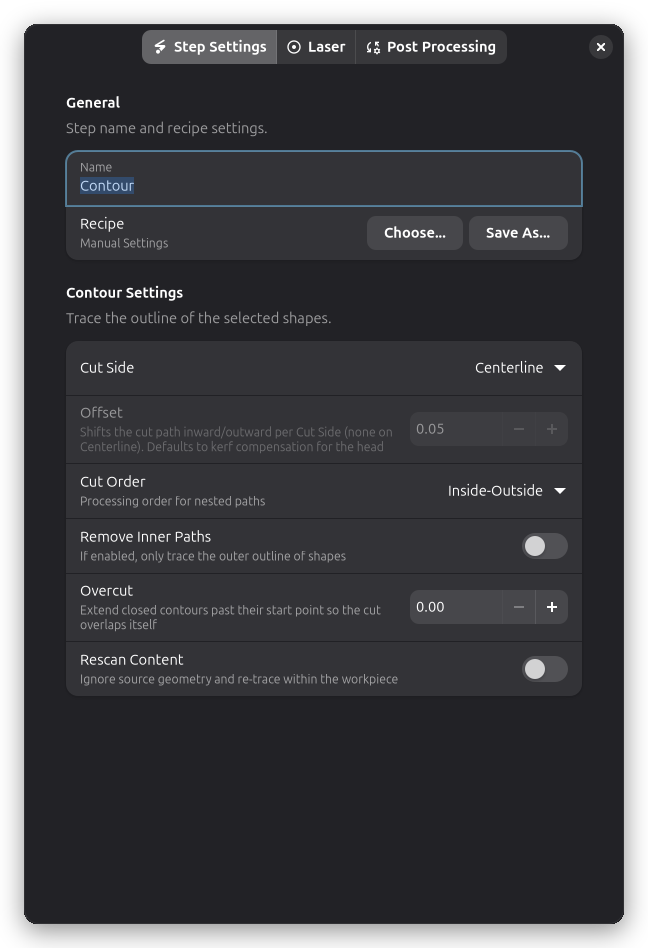

Ajustes de Operación

Comienza con Potencia Baja

Cuando trabajes con materiales nuevos, siempre comienza con ajustes de potencia bajos y ejecuta cortes de prueba. Aumenta gradualmente la potencia hasta lograr el resultado deseado. Usa la función Cuadrícula de Prueba de Materiales para encontrar sistemáticamente los ajustes óptimos.

Paso 4: Vista Previa​

Antes de enviar a tu máquina, previsualiza la trayectoria en 3D:

  1. Haz clic en Ver → Vista Previa 3D o presiona ctrl+3
  2. La ventana de vista previa 3D muestra la trayectoria completa
  3. Usa tu ratón para rotar y hacer zoom en la vista previa
  4. Verifica que la trayectoria se vea correcta

Vista Previa 3D

Detecta Errores Temprano

La vista previa 3D te ayuda a detectar problemas como:

  • Trayectorias faltantes
  • Orden incorrecto
  • Operaciones aplicadas a objetos equivocados
  • Trayectorias que exceden tu área de trabajo

Paso 5: Enviar a la Máquina​

La Seguridad Primero
  • Asegúrate de que el área de trabajo esté despejada
  • Nunca dejes la máquina desatendida durante la operación
  • Ten equipo de seguridad contra incendios cerca
  • Usa protección ocular apropiada

Preparando Tu Material​

  1. Coloca tu material en la cama láser
  2. Enfoca el láser según las instrucciones de tu máquina
  3. Si usas la cámara, alinea tu diseño usando la superposición de cámara

Iniciando el Trabajo​

  1. Posiciona el láser: Usa los controles de desplazamiento para mover el láser a la posición inicial

    • Haz clic en Ver → Panel de Control o presiona ctrl+l
    • Usa los botones de flecha o las flechas del teclado para mover el láser
    • Presiona inicio para llevar la máquina al origen

  2. Enmarca el diseño: Ejecuta la función de enmarcado para verificar la ubicación

    • Haz clic en Máquina → Enmarcar o presiona ctrl+f
    • El láser trazará el cuadro delimitador de tu diseño a potencia baja/nula
    • Verifica que quede dentro de tu material

  3. Inicia el trabajo: Haz clic en Máquina → Iniciar Trabajo o presiona ctrl+r

  4. Monitorea el progreso en la barra de estado

Durante el Trabajo​

  • La sección derecha de la barra de estado muestra el progreso actual y la estimación del tiempo total de ejecución
  • Puedes pausar el trabajo con ctrl+p o haciendo clic en el botón Pausar
  • Presiona esc o haz clic en Detener para cancelar el trabajo (parada de emergencia)

Paso 6: Finalizando​

Una vez que el trabajo se completa:

  1. Espera a que el extractor despeje los humos
  2. Retira cuidadosamente tu pieza terminada
  3. Limpia la cama láser si es necesario
¡Felicitaciones!

¡Has completado tu primer trabajo con Rayforge! Ahora puedes explorar funciones más avanzadas.

Siguientes Pasos​

Ahora que has completado tu primer trabajo, explora estas funciones:

Consejos para el Éxito​

  1. Guarda tu trabajo: Usa ctrl+s para guardar tu proyecto frecuentemente
  2. Cortes de prueba: Siempre ejecuta un corte de prueba en material de desecho primero
  3. Base de datos de materiales: Mantén notas de los ajustes de potencia/velocidad exitosos para diferentes materiales
  4. Mantenimiento: Mantén la lente del láser limpia y revisa la tensión de las correas regularmente
  5. Asistencia de aire: Si tu máquina tiene asistencia de aire, úsala para prevenir carbonización y mejorar la calidad del corte

¿Necesitas Ayuda? Revisa la sección de Solución de Problemas o visita la página de GitHub Issues.
