Cuadro de texto

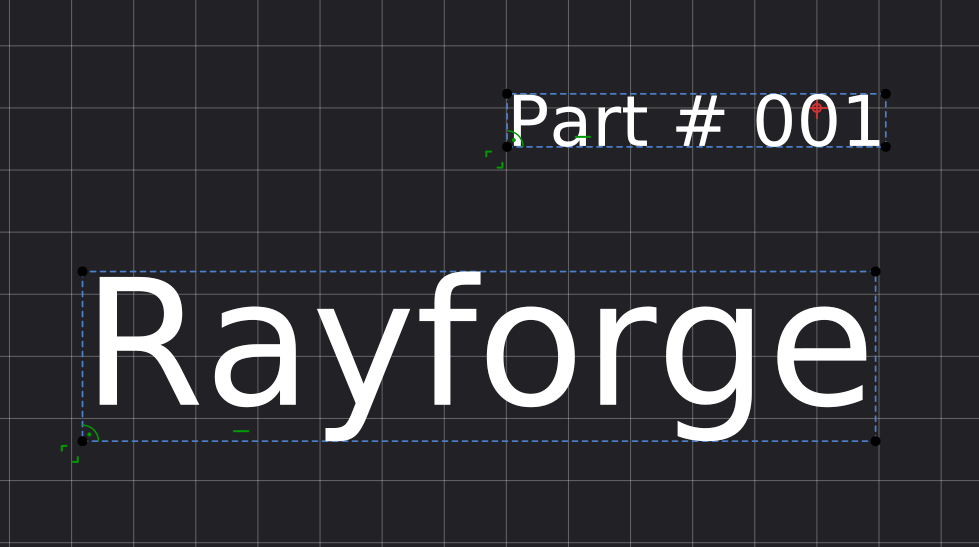

La herramienta de cuadro de texto (G+T) coloca texto en el boceto como geometría editable — texto grabado, etiquetas y números de serie. Los cuadros de texto son totalmente paramétricos: los glifos viven dentro de un marco con restricciones, de modo que se vuelven a resolver cada vez que el marco se mueve o se dimensiona.

Crear y editar texto

1. Seleccione la herramienta de cuadro de texto en el menú circular, en el menú Boceto, o con G+T.
2. Haga clic donde desea que comience el texto: aparece un cuadro de texto en el punto de clic y la herramienta pasa directamente al modo de edición.
3. Escriba el texto — el cuadro se redimensiona solo para adaptarse mientras escribe.
4. Pulse Enter o Escape para terminar la edición.

Para editar un cuadro de texto existente, haga clic dentro de él. Un doble clic selecciona una palabra, un triple clic la línea completa, y el texto puede seleccionarse y reemplazarse como en cualquier editor de texto, incluidos Ctrl+C/Ctrl+V, deshacer/rehacer y pegar a mitad de la edición.

Propiedades de fuente

El panel Propiedades de fuente de la barra lateral controla el aspecto del cuadro de texto seleccionado en el lienzo:

• Familia de fuente — elija entre las fuentes del sistema instaladas.
• Tamaño de fuente — en puntos.
• Alternadores Negrita y Cursiva.

Un marco paramétrico

Un cuadro de texto no es una imagen rasterizada: sus glifos son geometría de boceto real, dispuesta dentro de un marco definido por un origen y puntos de anchura y altura. El marco se dibuja discontinuo como geometría de construcción, de modo que sirve de referencia de composición y nunca acaba en las trayectorias de herramienta cuando se fabrica el boceto. Como todo lo demás en el diseñador, el marco tiene restricciones, por lo que puede dimensionarse como cualquier otra geometría — cambie la restricción de anchura y el texto se vuelve a resolver para llenar el cuadro.

Hacer clic dentro de un cuadro de texto con la herramienta de relleno alterna el relleno de los glifos del texto en lugar de crear un relleno de región.

Expresiones de plantilla

Los cuadros de texto aceptan expresiones de plantilla: todo lo que esté entre llaves se evalúa cuando el boceto se resuelve, de modo que las etiquetas pueden mostrar valores en vivo como dimensiones, fechas o números de serie únicos. Consulte Expresiones de plantilla en cuadros de texto para conocer los detalles y las funciones integradas.
