Desplazamiento de contorno

La herramienta de desplazamiento (O+F) amplía o reduce un contorno seleccionado una distancia dada, o expande una ruta abierta en una ranura. Seleccione las entidades que forman un contorno (o use doble clic para seleccionar la geometría conectada), y después pulse O+F, o use la entrada Desplazamiento del menú circular.

El diálogo pide la distancia de desplazamiento y muestra una vista previa en vivo del resultado en el lienzo mientras teclea:

• Los contornos cerrados se amplían con una distancia positiva y se reducen con una negativa. Se rechaza desplazar más allá del punto donde el contorno colapsaría.

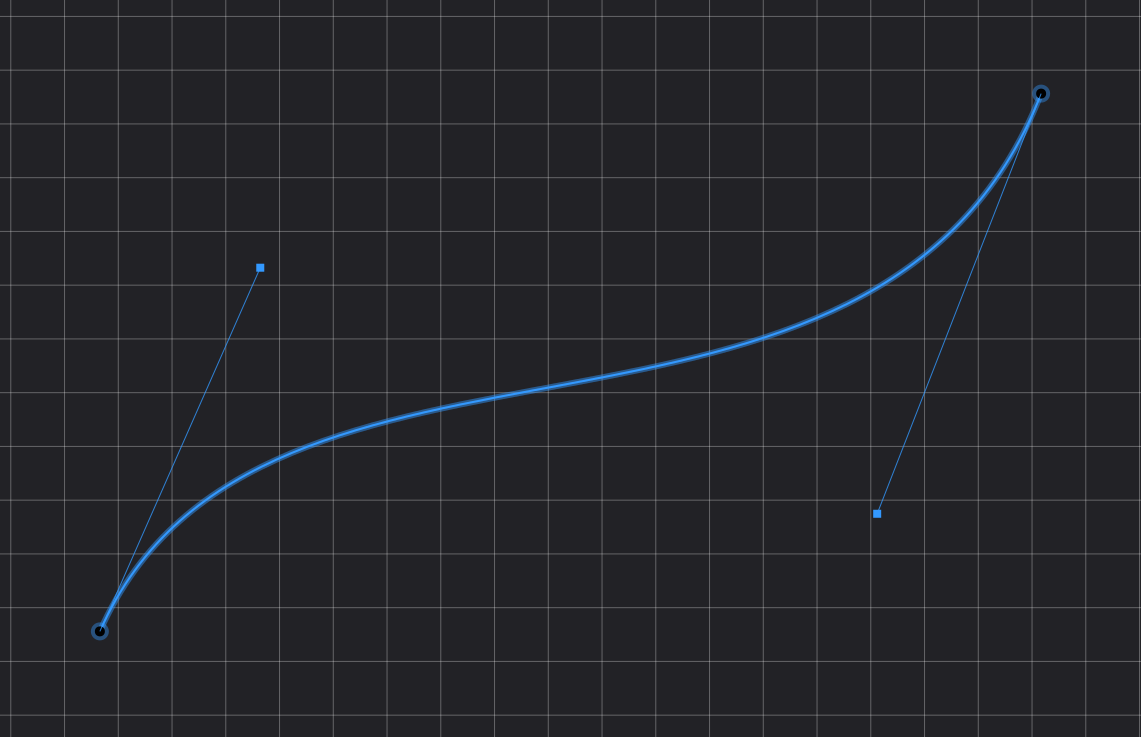

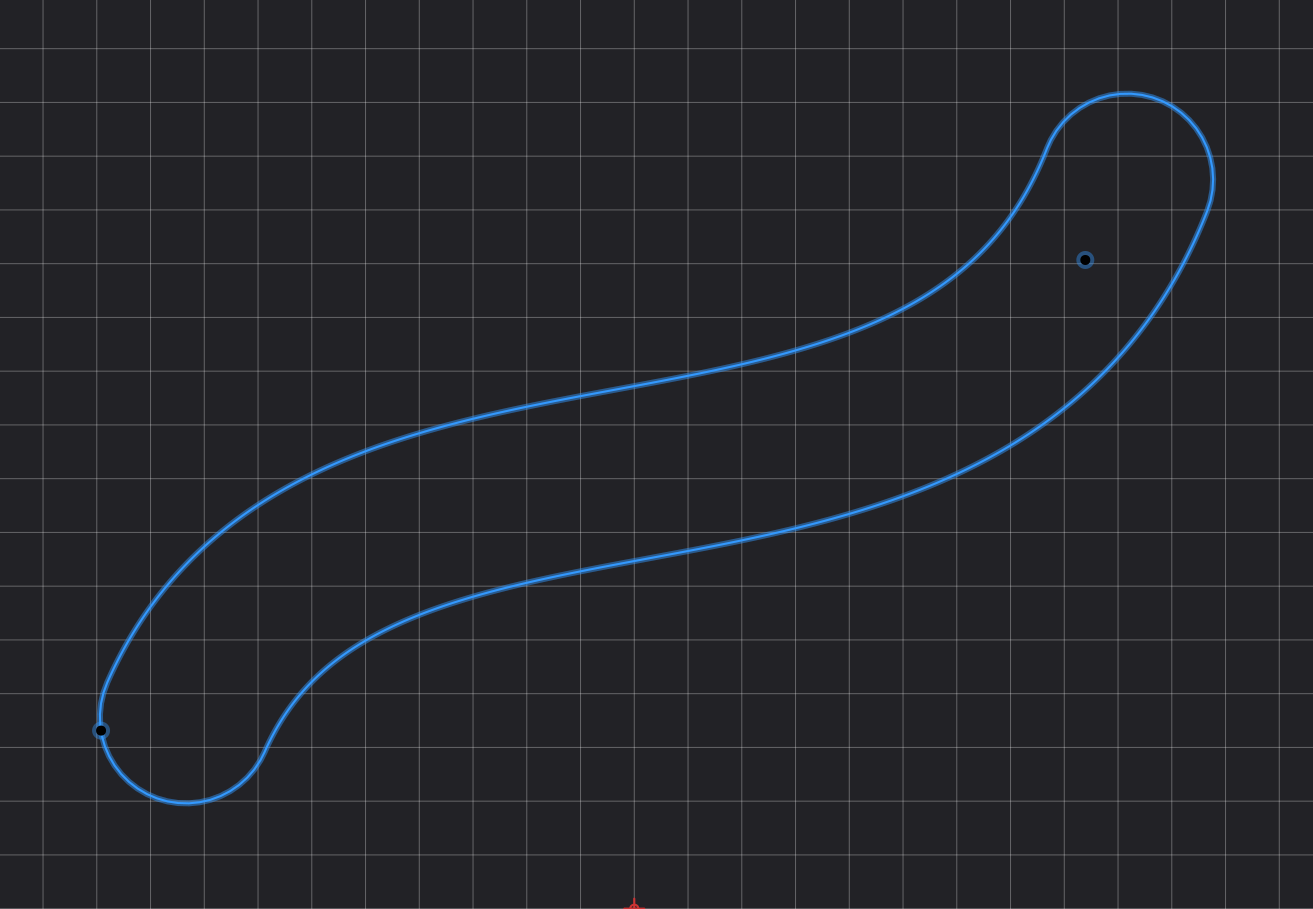

• Las rutas abiertas se convierten en un contorno cerrado en forma de ranura del ancho indicado, con extremos redondeados.

Desplazar reemplaza el contorno seleccionado por el resultado:

• Los círculos, arcos y elipses aislados conservan su tipo de entidad y se actualizan en el sitio, de modo que siguen siendo editables y restringibles como antes.
• Las cadenas de segmentos conectados (incluidas las Bézier) se reemplazan por una entidad polígono. El polígono se edita como un todo: arrastre su punto central para moverlo, y el punto de tirador para rotarlo o escalarlo uniformemente.

Si la selección contiene varios contornos desconectados, cada uno se desplaza de forma independiente en un solo paso.
