Arrays
La función de Array te permite crear múltiples copias de piezas de trabajo seleccionadas usando tres modos de diseño diferentes. Cada modo abre un diálogo no modal, para que puedas seguir interactuando con el lienzo mientras ajustas los parámetros — la vista previa se actualiza en tiempo real.
Para abrir un diálogo de array, selecciona una o más piezas de trabajo en el lienzo, luego elige el modo de array desde la barra de herramientas o el menú contextual.
Todos los modos de array son no modales. Puedes arrastrar piezas de trabajo en el lienzo mientras el diálogo está abierto, y la vista previa se actualizará en vivo para reflejar las nuevas posiciones.

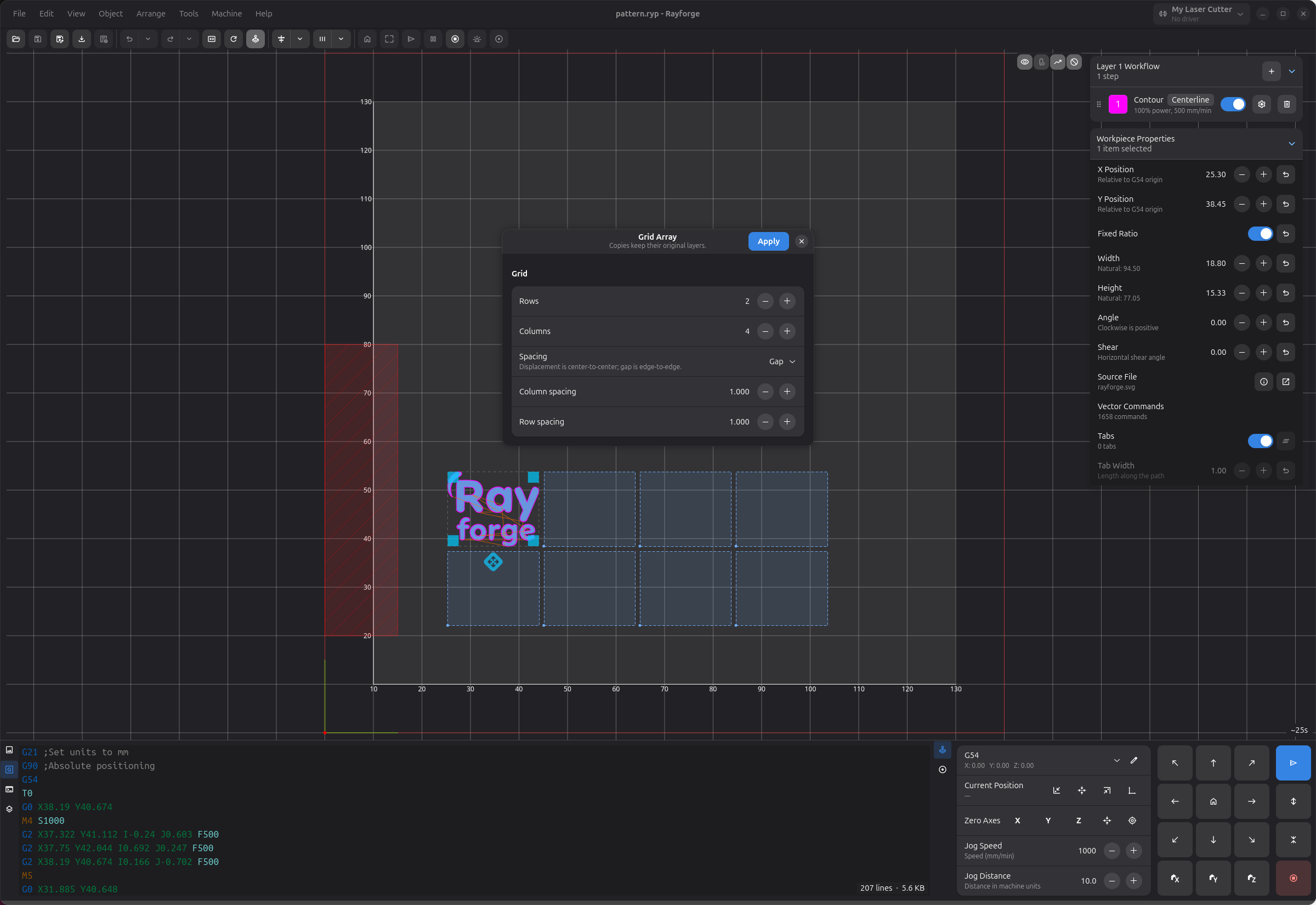

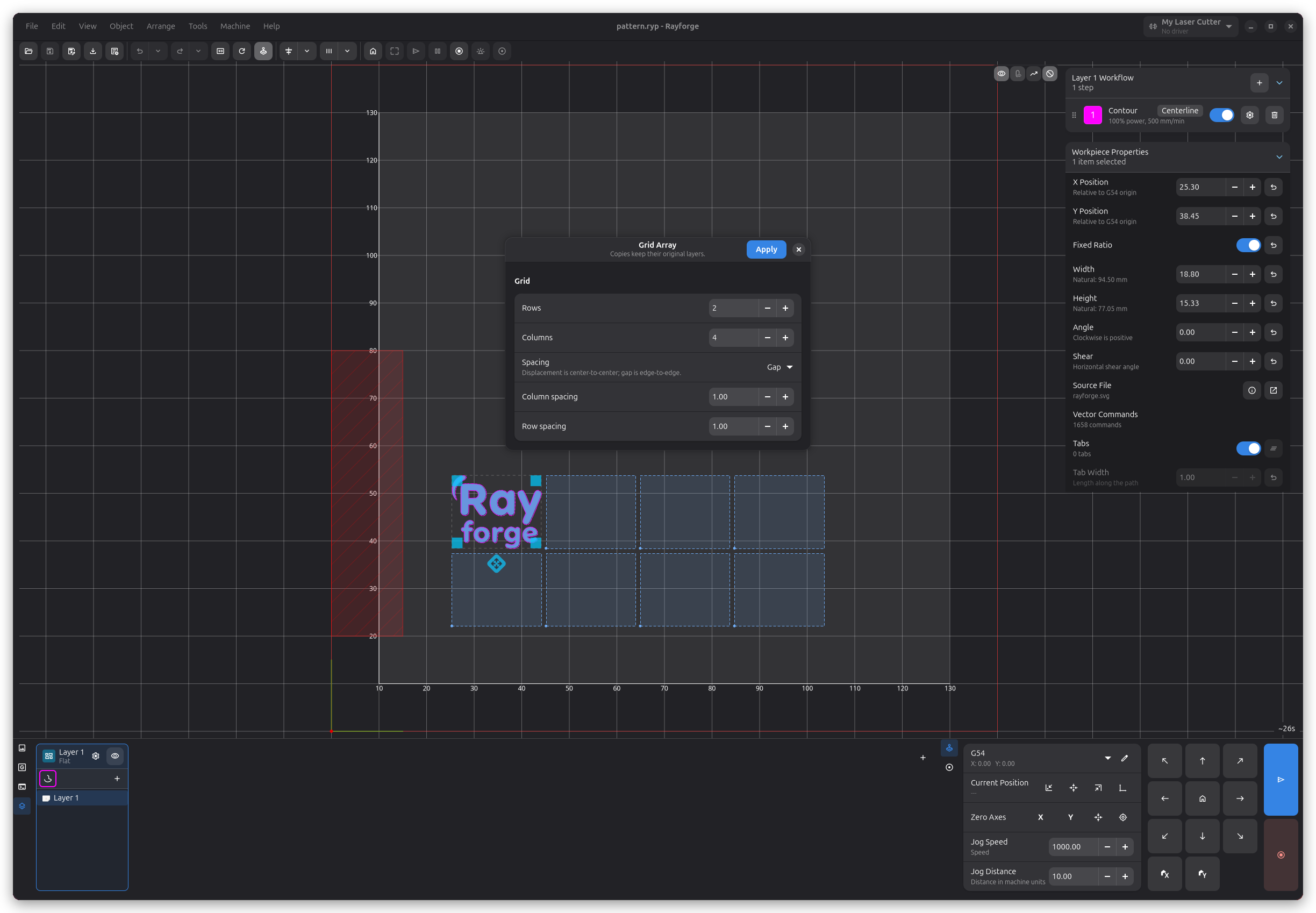

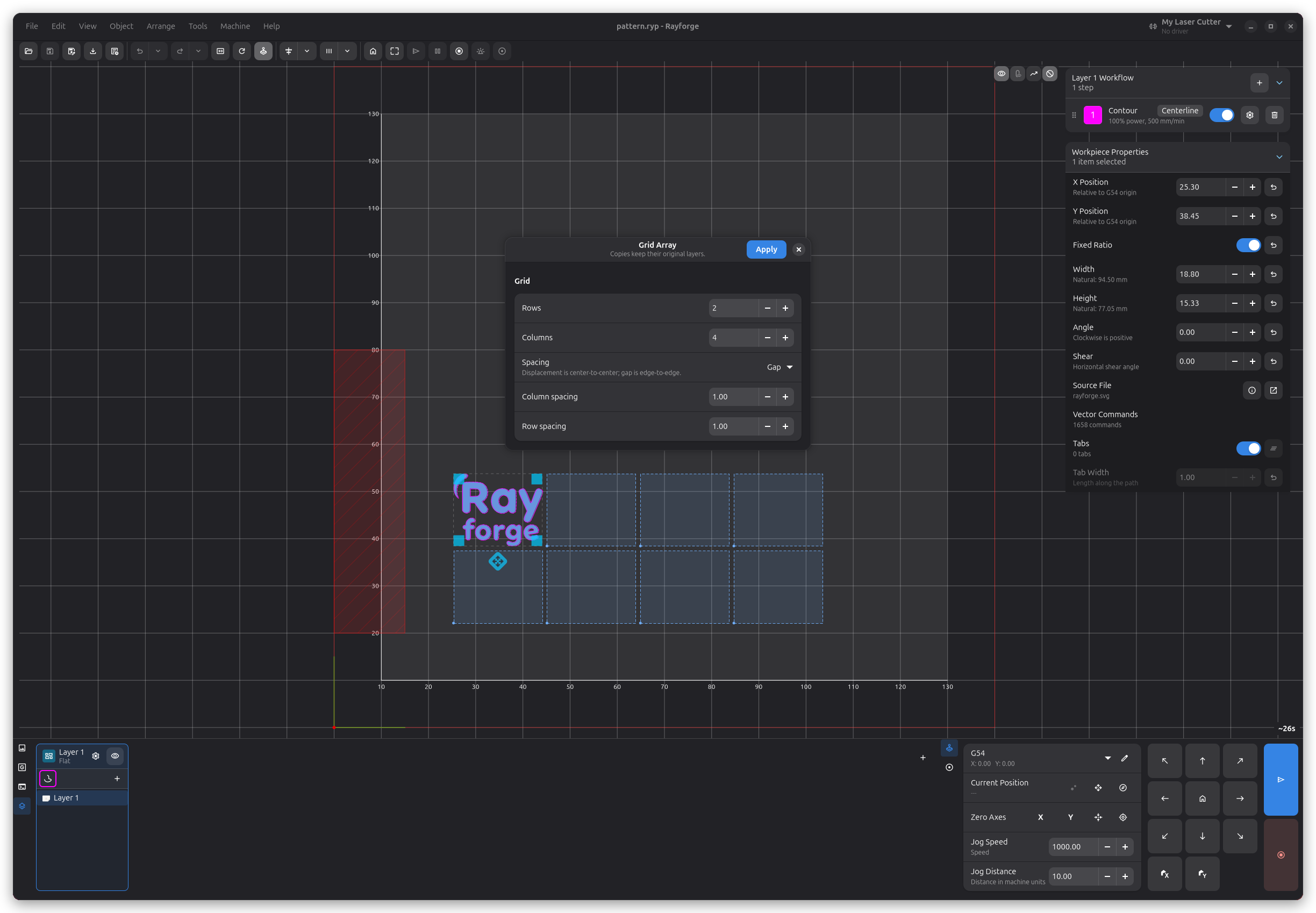

Cuadrícula
El modo Cuadrícula organiza las copias en una matriz rectangular de filas y columnas, con espaciado horizontal y vertical configurable.
Configuración
| Parámetro | Descripción |
|---|---|
| Filas | Número de filas (1–360) |
| Columnas | Número de columnas (1–360) |
| Modo de espaciado | Elige entre Hueco (espacio entre copias) o Passo (distancia de borde a borde de cada copia) |
| Espaciado de columnas | Espaciado horizontal entre columnas |
| Espaciado de filas | Espaciado vertical entre filas |

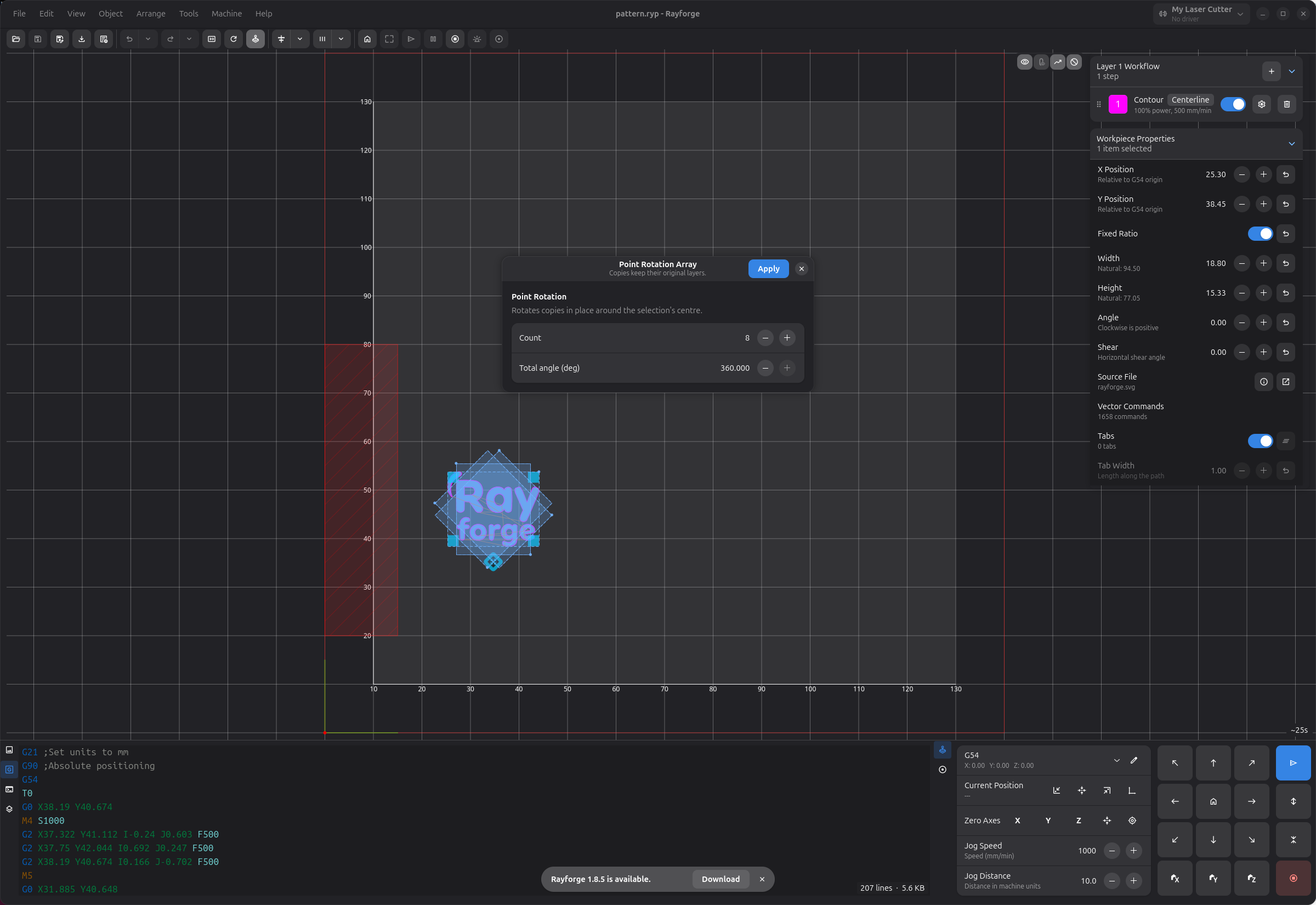

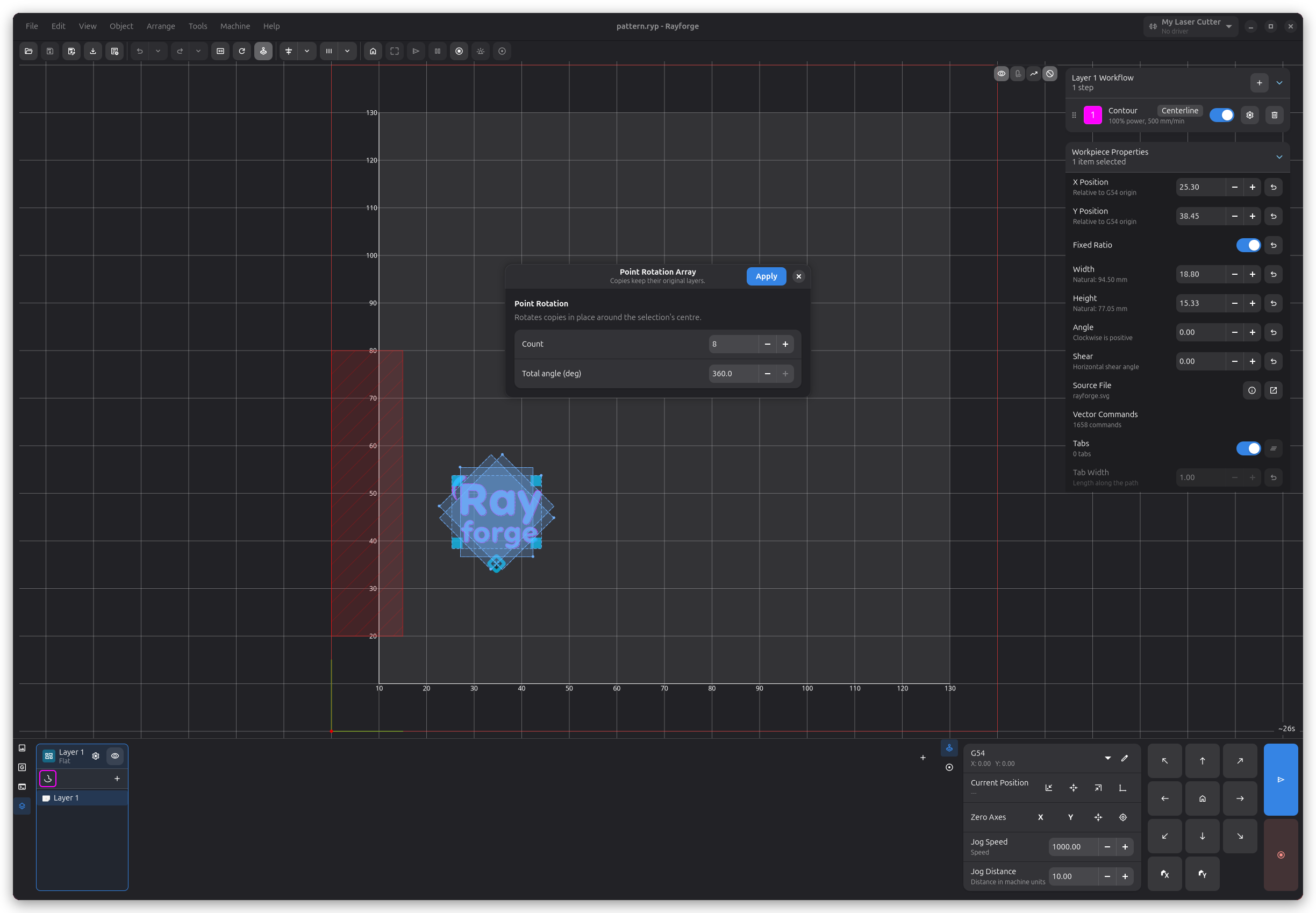

Rotación Puntual
El modo Rotación Puntual crea copias rotándolas en su lugar alrededor del propio centro de la selección. Esto es útil para crear patrones circulares donde cada copia permanece en su ubicación original pero se rota por una fracción del ángulo total.
Configuración
| Parámetro | Descripción |
|---|---|
| Cantidad | Número de copias (1–360) |
| Ángulo total (grados) | Extensión angular total de todas las copias (−360° a 360°) |
Dado que la rotación es alrededor del propio centro de la selección, arrastrar la pieza de trabajo en el lienzo mueve todas las copias juntas mientras el diálogo permanece abierto.

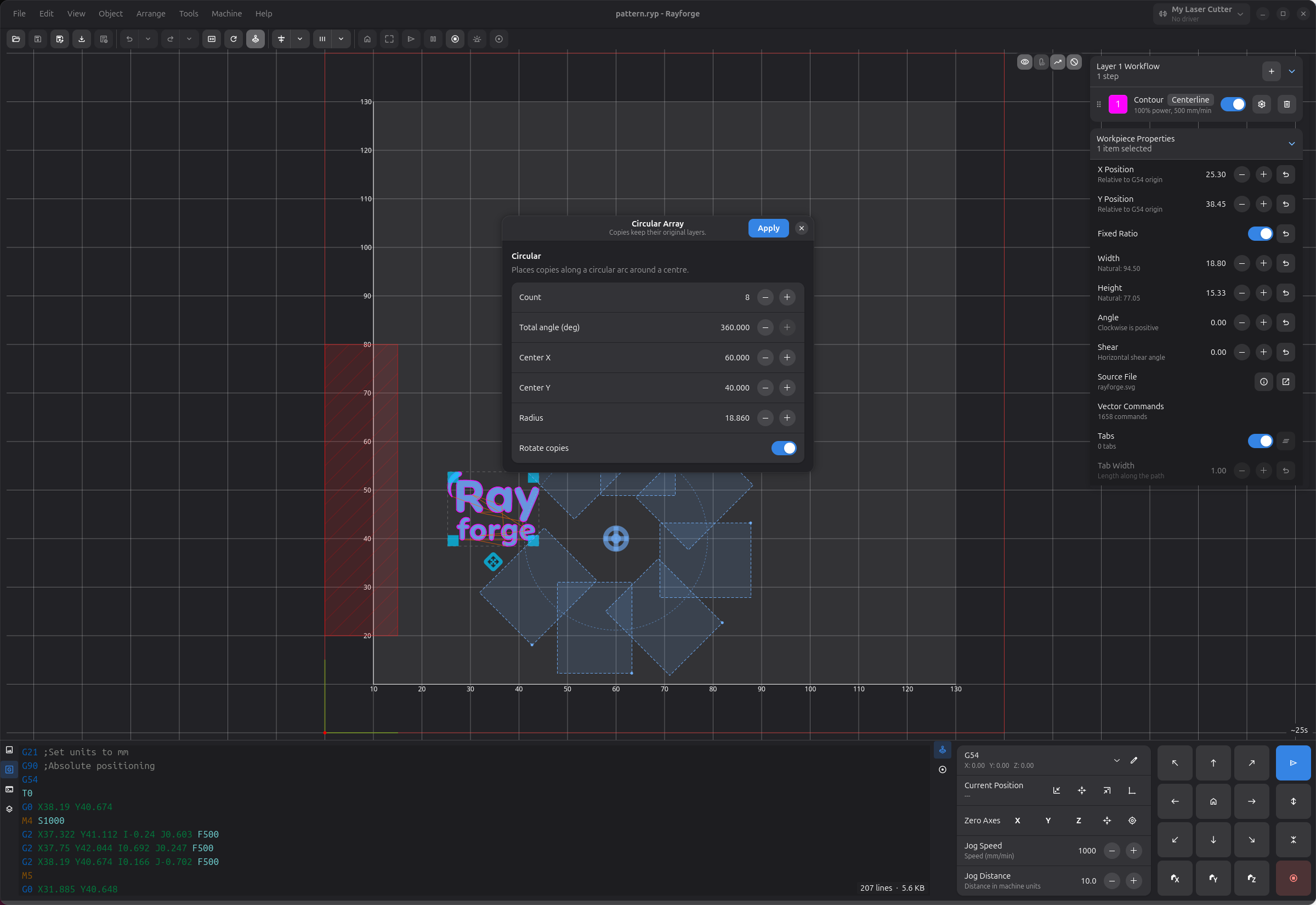

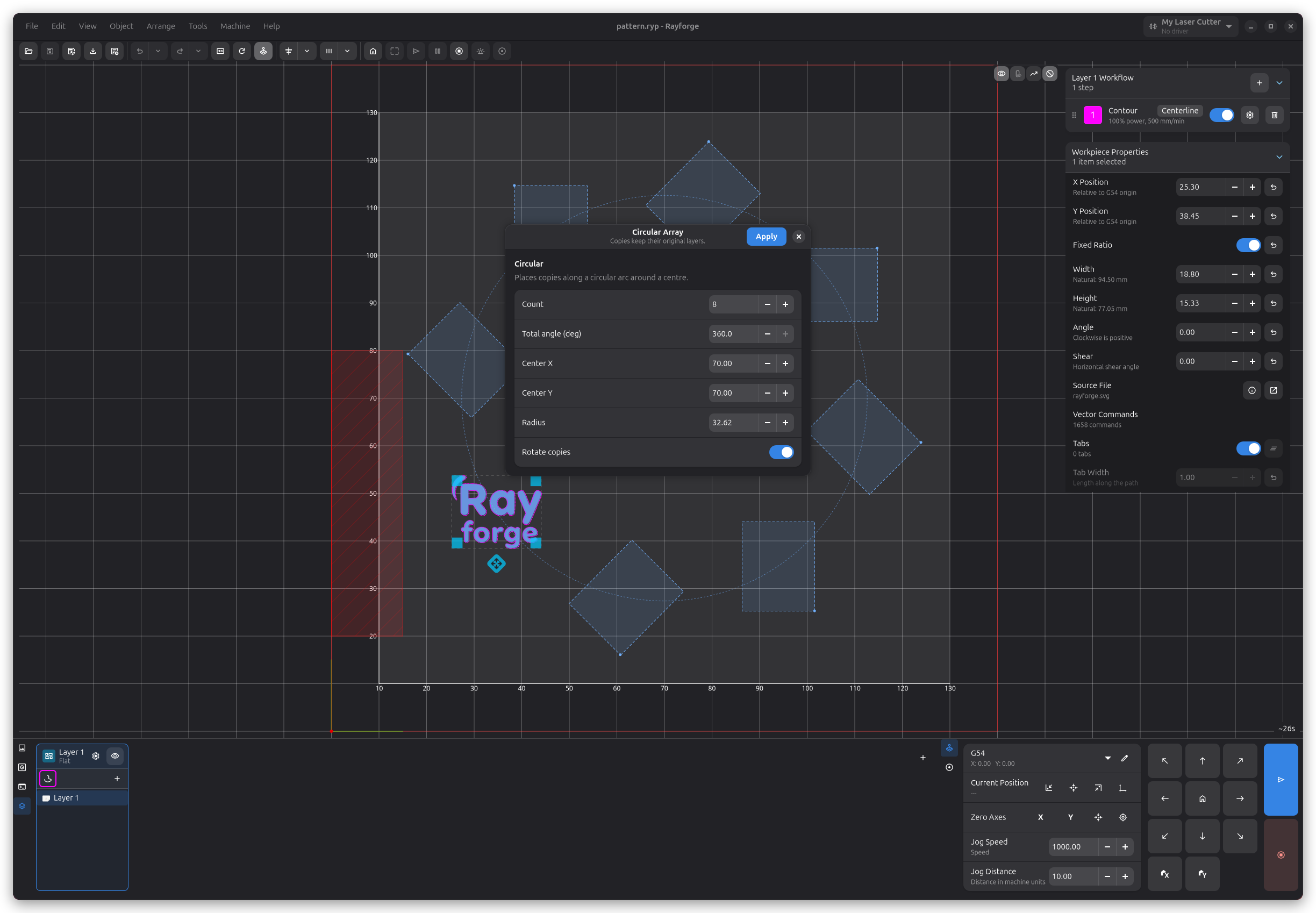

Circular
El modo Circular coloca copias a lo largo de un arco circular alrededor de un punto central. Un marcador de cruz en el lienzo muestra el centro, y puedes arrastrarlo a una nueva posición mientras el diálogo está abierto.
Configuración
| Parámetro | Descripción |
|---|---|
| Cantidad | Número de copias (1–360) |
| Ángulo total (grados) | Extensión angular del arco (−360° a 360°) |
| Centro X | Coordenada X del centro del círculo |
| Centro Y | Coordenada Y del centro del círculo |
| Radio | Radio de la trayectoria circular |
| Rotar copias | Cuando está habilitado, cada copia se rota para seguir la tangente del arco |
La cruz en el lienzo representa el centro del círculo. Arrástrala para reposicionar el array interactivamente — los campos Centro X y Centro Y en el diálogo se actualizarán automáticamente.
También puedes arrastrar la pieza de trabajo original en el lienzo. El radio se actualizará automáticamente para mantener las copias a su distancia actual del centro.
