Arrays

Der Sketcher bietet zwei Array-Werkzeuge zum Erstellen parametrischer Arrays: Kreisförmiges Array und Array entlang Kurve.

Kreisförmige Arrays​

Das Kreisförmige Array-Werkzeug (G+Y) erstellt ein parametrisches Polarmuster aus der aktuellen Auswahl:

  1. Wähle die Entitäten aus, die du musterhaft anordnen möchtest.
  2. Aktiviere das Werkzeug über die Symbolleiste, das Menü Sketch → Arrays oder G+Y.

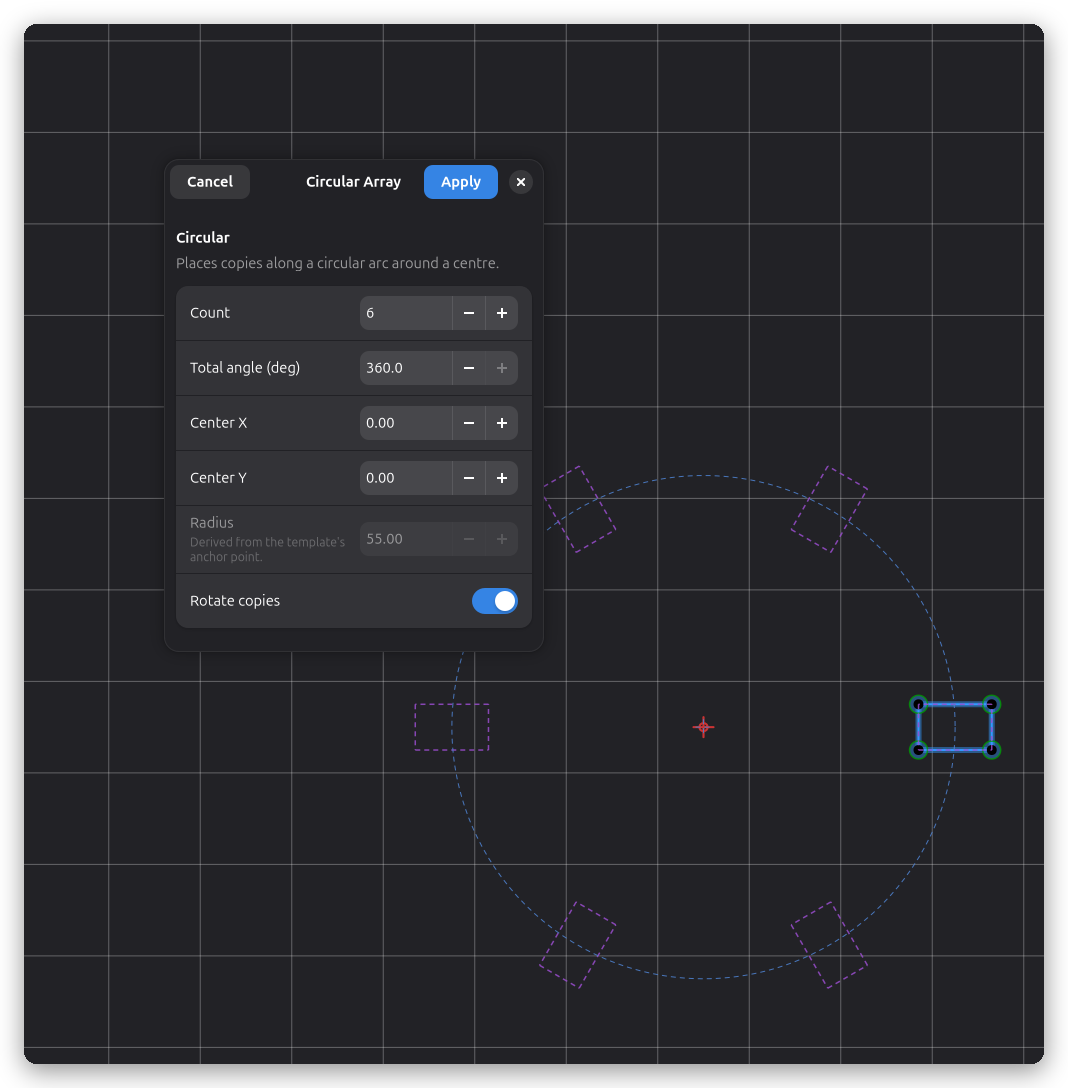

  3. Ein Hilfskreis erscheint auf der Arbeitsfläche und ein nicht-modaler Dialog öffnet sich mit einer Live-Vorschau.
  4. Setze die Anzahl und den Gesamtwinkel. Kopien werden parametrisch um den Mittelpunkt des Hilfskreises erzeugt.
  5. Ziehe den Mittelpunkt des Hilfskreises, um das Array umzupositionieren, oder ziehe die ursprüngliche Entität, um den Radius zu ändern — die Dialogfelder aktualisieren sich live.
  6. Die Radius-Dimension des Hilfskreises skaliert das gesamte Array. Doppelklicke auf den Hilfskreis, um den Bearbeitungsdialog erneut zu öffnen und fehlende Elemente zu erzeugen oder die Verteilung zu ändern.

Kopien sind statisch gebackene Geometrie ohne Solver-Einschränkungen: Sie werden bei der Bearbeitung des Arrays aus der Vorlage neu erzeugt. Das Löschen eines Elements entfernt nur dessen eigene Geometrie und verteilt die Übrigen nie um.

Array entlang Kurve​

Das Array entlang Kurve-Werkzeug verteilt Kopien eines oder mehrerer Entitäten entlang eines Hilfspfads (einer Linie, eines Bogens oder einer Bezier-Kurve). Die Kopien werden direkt auf dem Pfad platziert und folgen seiner Tangente an jeder Position.

Ein Array entlang Kurve erstellen​

  1. Zeichne die Form, die du verteilen möchtest (die Vorlage), und den Hilfspfad, dem du folgen möchtest.
  2. Wähle beide aus: Zuerst den Hilfspfad anklicken, dann mit Umschalt die Vorlagen-Entitäten auswählen.
  3. Aktiviere das Werkzeug über die Symbolleiste, das Menü Sketch → Arrays oder G+W.

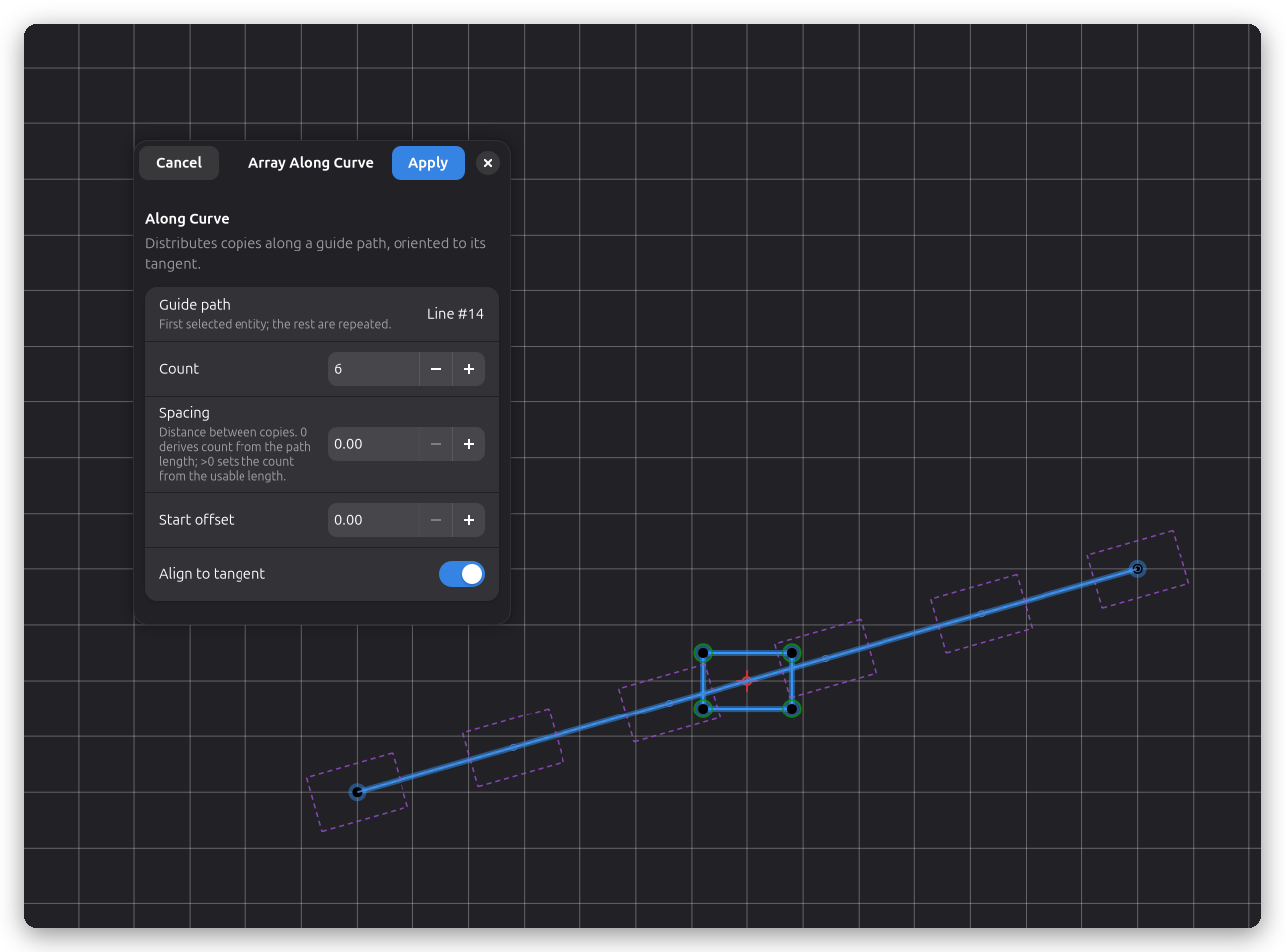

  4. Ein nicht-modaler Dialog öffnet sich mit einer Live-Vorschau mit Kopien, die entlang des Pfads verteilt sind.
  5. Passe die Anzahl an (Gesamtzahl inklusive Vorlage am Pfadanfang) oder setze einen Abstandswert, um die Anzahl automatisch aus der Pfadlänge abzuleiten.
  6. Aktiviere optional An Tangente ausrichten, damit sich jede Kopie an die Pfadrichtung an ihrer Position ausrichtet.
  7. Verwende Versatz vom Start, um einen führenden Abschnitt des Pfads zu überspringen, bevor die erste Kopie platziert wird.

Ein Array entlang Kurve bearbeiten​

  • Doppelklicke auf den Hilfspfad (oder klicke auf Bearbeiten in der Symbolleiste), um den Dialog erneut zu öffnen und Anzahl, Abstand, Versatz oder Ausrichtungseinstellungen zu ändern.
  • Ziehe an einem Endpunkt des Hilfspfads, um ihn umzuformen. Beim Loslassen werden alle Kopien automatisch entlang der neuen Pfadgeometrie umverteilt — einschließlich Rotationsaktualisierungen, wenn An Tangente ausrichten aktiviert ist.
  • Die Vorlage kann wie jede andere Sketch-Geometrie bearbeitet werden; Änderungen werden beim nächsten Update auf alle Kopien übertragen.

Funktionsweise​

Kopien sind statisch gebackene Geometrie — sie sind nicht über Solver-Einschränkungen mit der Vorlage verknüpft. Wenn der Hilfspfad bearbeitet wird, erkennt sync_arrays die Änderung und regeneriert alle Kopien von Grund auf mit der aktuellen Pfadgeometrie. Dies hält Updates schnell und vermeidet Solver-Overhead.

Die Vorlage (Slot 0) wird am Pfadanfang platziert. Ihre Position und Ausrichtung aktualisieren sich automatisch, wenn der Pfad bearbeitet wird. Die ursprünglichen Vorlagen-Entitäten werden beim Erstellen des Arrays entfernt; Rückgängig stellt sie wieder her.
