ऐरे

स्केचर पैरामीट्रिक ऐरे बनाने के लिए दो ऐरे उपकरण प्रदान करता है: वृत्तीय ऐरे और वक्र पर ऐरे.

वृत्तीय ऐरे

वृत्तीय ऐरे उपकरण (G+Y) वर्तमान चयन से एक पैरामीट्रिक ध्रुवीय ऐरे बनाता है:

1. जिन एंटिटी को ऐरे में रखना चाहते हैं उन्हें चुनें.
2. उपकरण को टूलबार, Sketch → Arrays मेनू, या G+Y से सक्रिय करें.

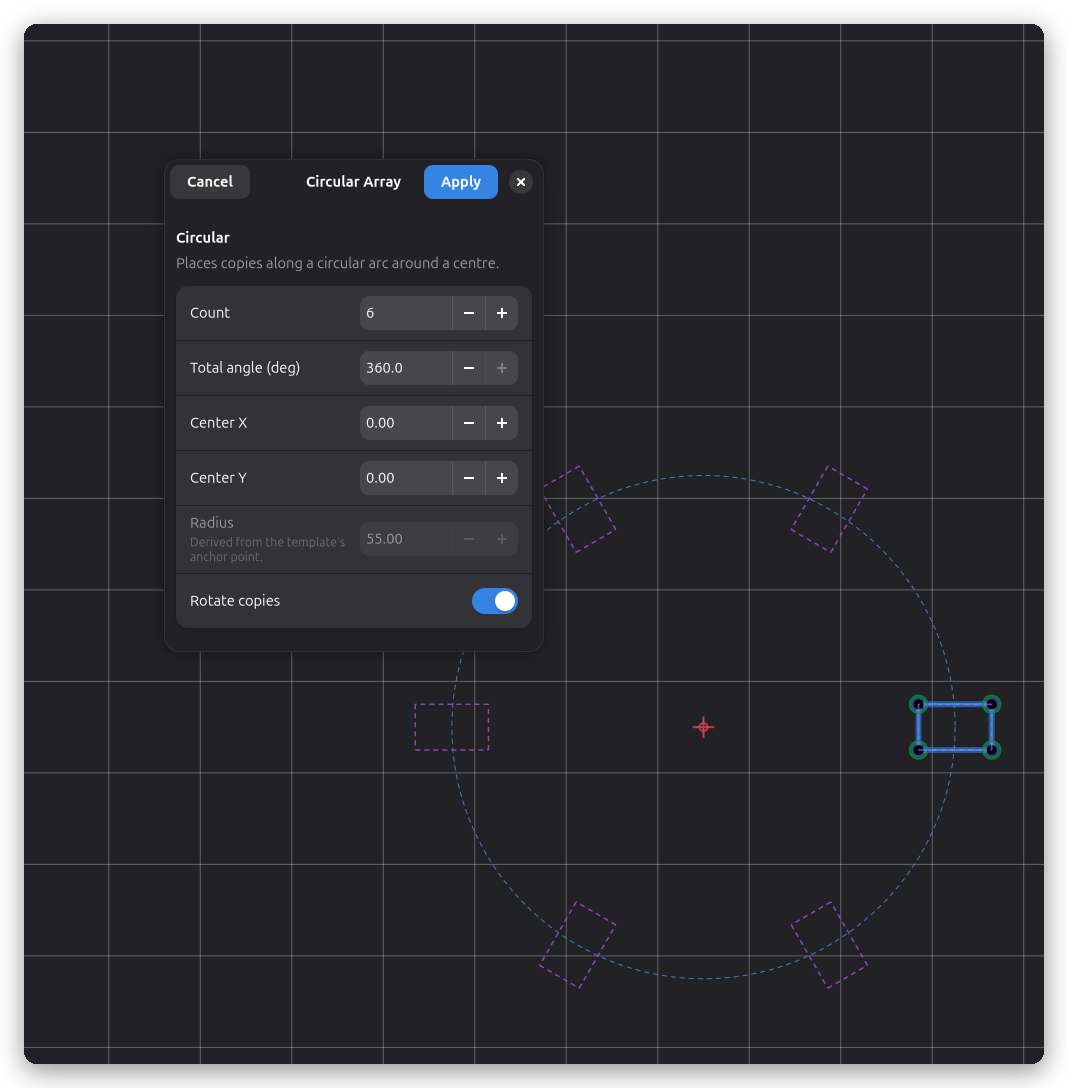

3. कैनवस पर एक मार्गदर्शक वृत्त दिखाई देता है और लाइव पूर्वावलोकन के साथ एक नॉन-मोडल संवाद खुलता है.

4. गिनती और कुल कोण सेट करें. प्रतिलिपियाँ मार्गदर्शक वृत्त के केंद्र के चारों ओर पैरामीट्रिक रूप से जनरेट होती हैं.
5. ऐरे को पुनः स्थित करने के लिए मार्गदर्शक वृत्त के केंद्र को खींचें, या त्रिज्या बदलने के लिए मूल एंटिटी खींचें — संवाद फ़ील्ड लाइव अपडेट होते हैं.
6. मार्गदर्शक वृत्त का त्रिज्या विमा पूरे ऐरे का आकार बदलता है. संपादन संवाद दोबारा खोलने और अनुपस्थित सदस्य पुनर्जनित करने या सदस्यों को फिर से वितरित करने के लिए मार्गदर्शक वृत्त पर डबल-क्लिक करें.

प्रतिलिपियाँ स्थिर बेक की गई ज्यामिति हैं जिनमें कोई सॉल्वर कॉन्स्ट्रेंट नहीं है: ऐरे संपादित होने पर वे टेम्पलेट से पुनर्जनित होती हैं. किसी सदस्य को हटाने से केवल उस सदस्य की ज्यामिति हटती है और शेष सदस्य कभी पुनर्वितरित नहीं होते.

टेक्स्ट बॉक्स किसी अन्य एंटिटी की तरह ऐरे में रखे जा सकते हैं. टेम्पलेट के टेक्स्ट सामग्री या फ़ॉन्ट को संपादित करना सभी प्रतिलिपियों तक फैलता है, और प्रतिलिपियाँ टेम्पलेट के फ़्रेम का पालन करती हैं, इसलिए वे समूह के रूप में मार्गदर्शक वृत्त के चारों ओर घूमती हैं.

वक्र पर ऐरे

वक्र पर ऐरे उपकरण एक या अधिक एंटिटी की प्रतिलिपियों को एक मार्गदर्शक पाथ (रेखा, चाप, या बेज़ियर वक्र) पर वितरित करता है. प्रतिलिपियाँ सीधे पाथ पर रखी जाती हैं और प्रत्येक स्थिति पर उसकी स्पर्श रेखा का पालन करती हैं.

वक्र पर ऐरे बनाना

1. वह आकृति बनाएँ जिसे वितरित करना है (बीज) और वह मार्गदर्शक पाथ जिसका पालन करना है.
2. दोनों चुनें: पहले मार्गदर्शक पाथ पर क्लिक करें, फिर बीज एंटिटी पर शिफ़्ट-क्लिक करें.
3. उपकरण को टूलबार, Sketch → Arrays मेनू, या G+W से सक्रिय करें.

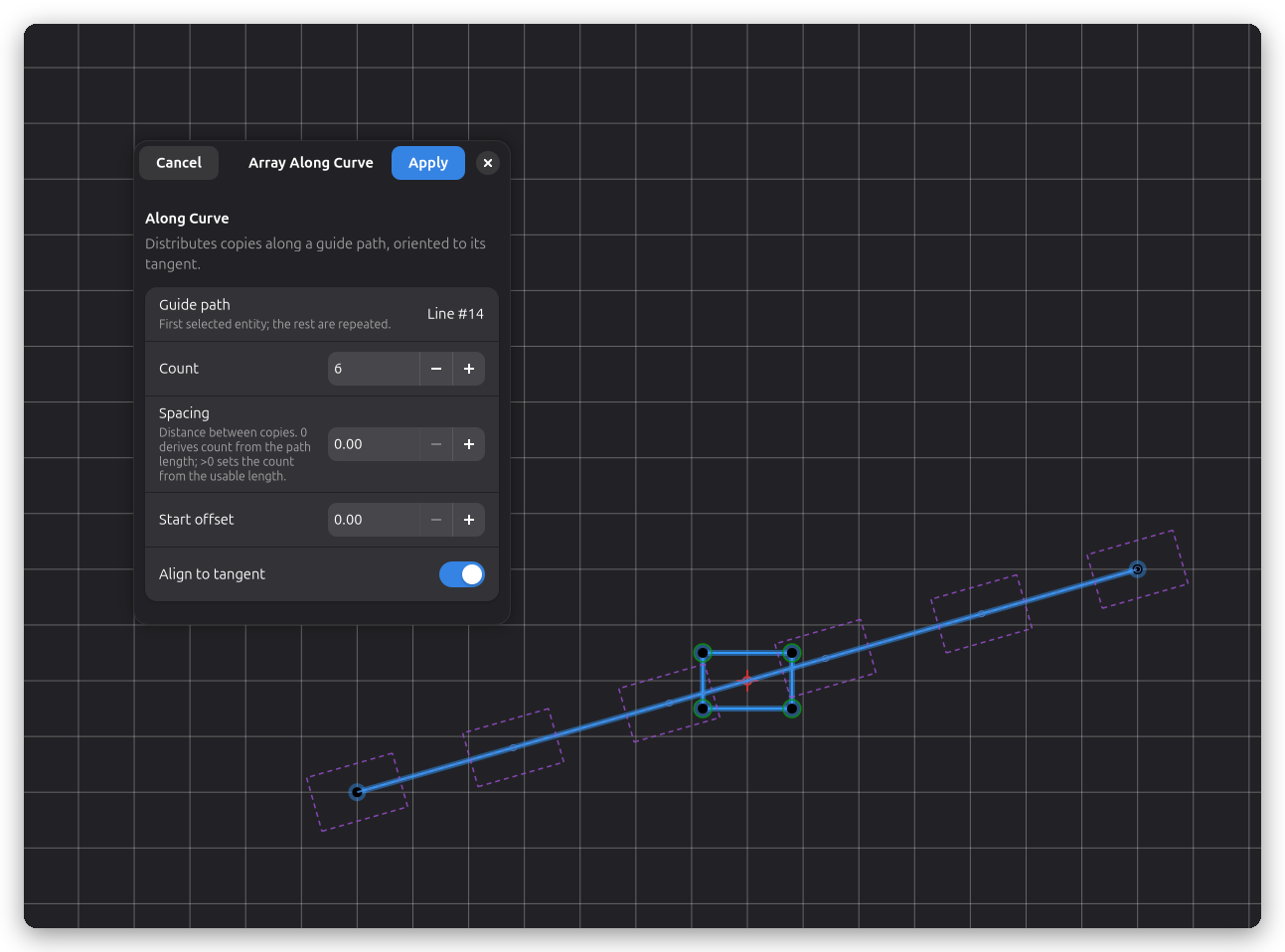

4. एक नॉन-मोडल संवाद खुलता है जो पाथ पर वितरित प्रतिलिपियों के साथ लाइव पूर्वावलोकन दिखाता है.

5. गिनती समायोजित करें (पाथ प्रारंभ पर टेम्पलेट सहित कुल सदस्य) या पाथ लंबाई से गिनती स्वतः व्युत्पन्न करने के लिए एक स्पेसिंग मान सेट करें.
6. वैकल्पिक रूप से स्पर्श रेखा से संरेखित करें सक्षम करें ताकि प्रत्येक प्रतिलिपि अपनी स्थिति पर पाथ की दिशा का पालन करने के लिए घूम जाए.
7. पहली प्रतिलिपि रखने से पहले पाथ के अग्र भाग को छोड़ने के लिए प्रारंभ से ऑफ़सेट का उपयोग करें.

वक्र पर ऐरे संपादित करना

• गिनती, स्पेसिंग, ऑफ़सेट, या संरेखण सेटिंग्स बदलने के लिए मार्गदर्शक पाथ पर डबल-क्लिक करें (या टूलबार में Edit पर क्लिक करें).
• पाथ को नया रूप देने के लिए उसके किसी भी सिरे को खींचें. छोड़ने पर, सभी प्रतिलिपियाँ स्वतः नई पाथ ज्यामिति पर पुनर्वितरित हो जाती हैं — जब स्पर्श रेखा से संरेखित करें सक्षम हो तो रोटेशन अपडेट सहित.
• बीज आकृति किसी अन्य स्केच ज्यामिति की तरह संपादित की जा सकती है; बदलाव अगले अपडेट पर सभी प्रतिलिपियों तक फैलते हैं.

यह कैसे काम करता है

प्रतिलिपियाँ स्थिर बेक की गई ज्यामिति हैं — वे सॉल्वर कॉन्स्ट्रेंट के माध्यम से टेम्पलेट से नहीं जुड़ी हैं. मार्गदर्शक पाथ संपादित होने पर, sync_arrays बदलाव पहचानता है और वर्तमान पाथ ज्यामिति का उपयोग करके सभी प्रतिलिपियों को शुरुआत से पुनर्जनित करता है. इससे अपडेट तेज़ रहते हैं और सॉल्वर ओवरहेड से बचा जाता है.

टेम्पलेट (स्लॉट 0) पाथ प्रारंभ पर रखा जाता है. पाथ संपादित होने पर उसकी स्थिति और अभिविन्यास स्वतः अपडेट हो जाता है. मूल बीज एंटिटी ऐरे बनने पर हटा दी जाती हैं; पूर्ववत करने पर वापस आती हैं.
