Matrizes

O esboçador fornece duas ferramentas de matriz para criar matrizes paramétricas: Matriz Circular e Matriz ao longo de curva.

Matrizes Circulares​

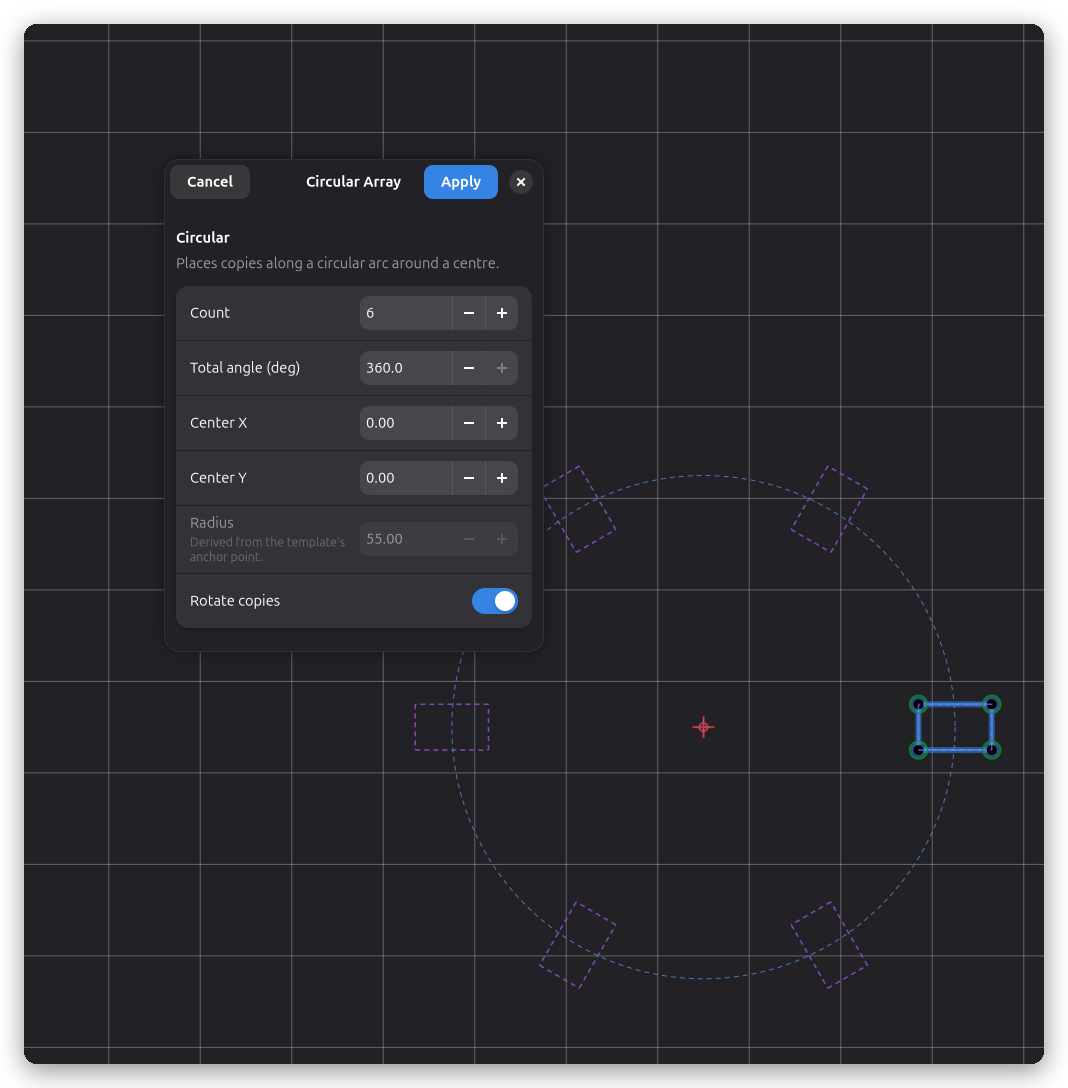

A ferramenta Matriz Circular (G+Y) cria um padrão polar paramétrico a partir da seleção atual:

  1. Selecione as entidades que deseja padronizar.
  2. Ative a ferramenta pela barra de ferramentas, pelo menu Esboço → Matrizes ou G+Y.
  3. Um círculo guia aparece na tela e um diálogo não modal é aberto com uma pré-visualização ao vivo.
  4. Defina a quantidade e o ângulo total. As cópias são geradas parametricamente ao redor do centro do círculo guia.
  5. Arraste o centro do círculo guia para reposicionar a matriz, ou arraste a entidade original para alterar o raio — os campos do diálogo são atualizados ao vivo.
  6. A dimensão de raio do círculo guia redimensiona toda a matriz. Dê um duplo clique no círculo guia para reabrir o diálogo de edição e regenerar membros ausentes ou redistribuir.

As cópias são geometria estática assada sem restrições do resolvedor: elas são regeneradas a partir do modelo quando a matriz é editada. Excluir um membro remove apenas a geometria desse membro e nunca redistribui os sobreviventes.

Matriz ao longo de curva​

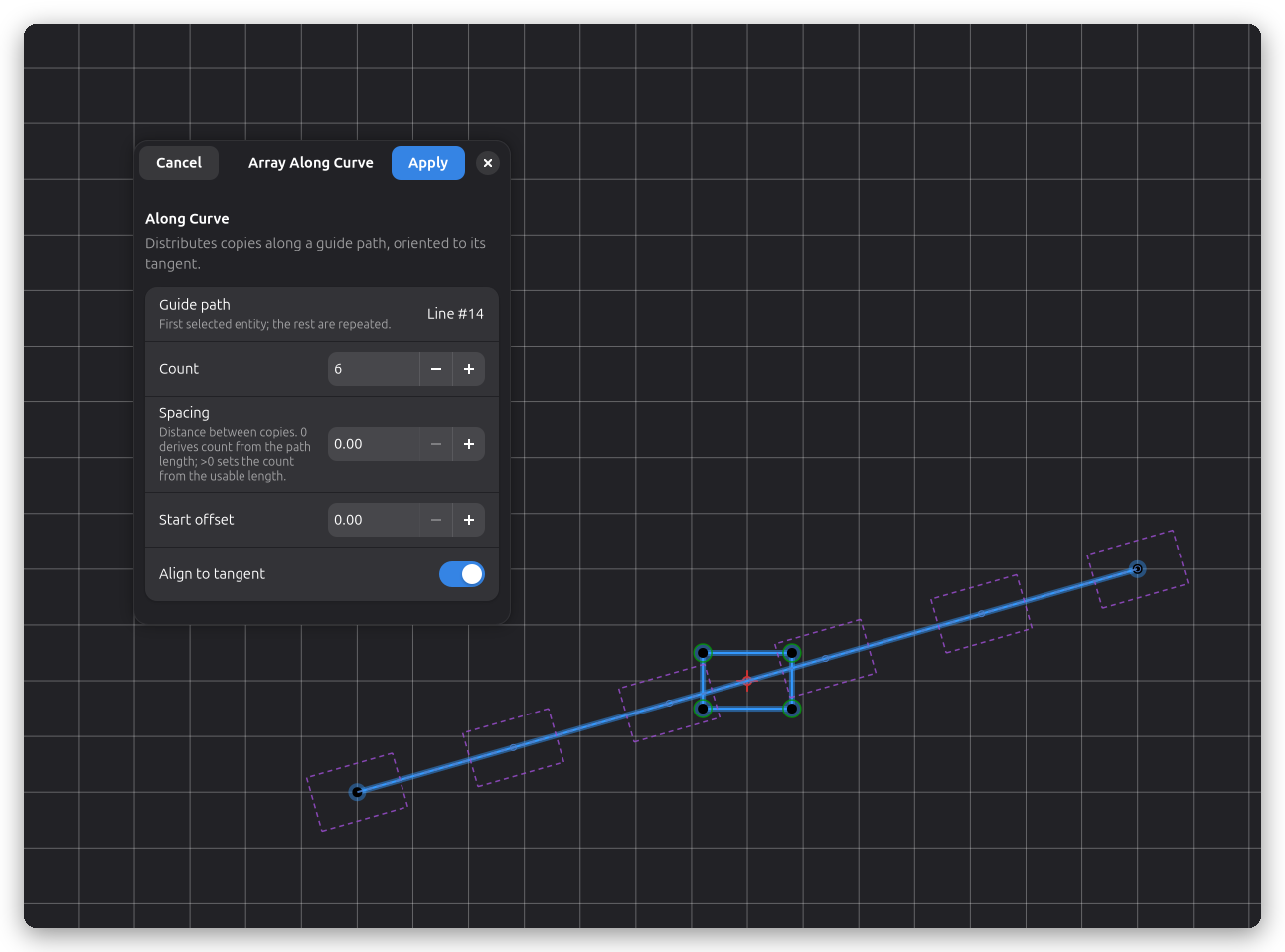

A ferramenta Matriz ao longo de curva distribui cópias de uma ou mais entidades ao longo de um caminho guia (uma linha, arco ou curva de Bézier). As cópias são colocadas diretamente no caminho e seguem sua tangente em cada posição.

Criando uma matriz ao longo de curva​

  1. Desenhe a forma que deseja distribuir (a semente) e o caminho guia que deseja seguir.
  2. Selecione ambos: primeiro clique no caminho guia, depois Shift-clique nas entidades semente.
  3. Ative a ferramenta pela barra de ferramentas, pelo menu Esboço → Matrizes ou G+W.
  4. Um diálogo não modal abre mostrando uma pré-visualização ao vivo com cópias distribuídas ao longo do caminho.
  5. Ajuste a quantidade (total de membros incluindo o modelo no início do caminho) ou defina um valor de espaçamento para derivar a quantidade automaticamente do comprimento do caminho.
  6. Opcionalmente habilite Alinhar à tangente para que cada cópia gire para seguir a direção do caminho em sua posição.
  7. Use Deslocamento do início para pular uma seção inicial do caminho antes de colocar a primeira cópia.

Editando uma matriz ao longo de curva​

  • Dê um duplo clique no caminho guia (ou clique em Editar na barra de ferramentas) para reabrir o diálogo e alterar quantidade, espaçamento, deslocamento ou configurações de alinhamento.
  • Arraste qualquer extremidade do caminho guia para remodelá-lo. Quando soltar, todas as cópias são automaticamente redistribuídas ao longo da nova geometria do caminho — incluindo atualizações de rotação quando Alinhar à tangente está habilitado.
  • A forma semente pode ser editada como qualquer outra geometria do esboço; alterações se propagam para todas as cópias na próxima atualização.

Como funciona​

As cópias são geometria estática assada — não estão vinculadas ao modelo através de restrições do resolvedor. Quando o caminho guia é editado, sync_arrays detecta a mudança e regenera todas as cópias do zero usando a geometria atual do caminho. Isso mantém as atualizações rápidas e evita sobrecarga do resolvedor.

O modelo (slot 0) é colocado no início do caminho. Sua posição e orientação são atualizadas automaticamente quando o caminho é editado. As entidades semente originais são removidas quando a matriz é criada; desfazer as restaura.
