阵列
草图绘制器提供两种阵列工具来创建参数化阵列：圆形阵列和沿曲线阵列。

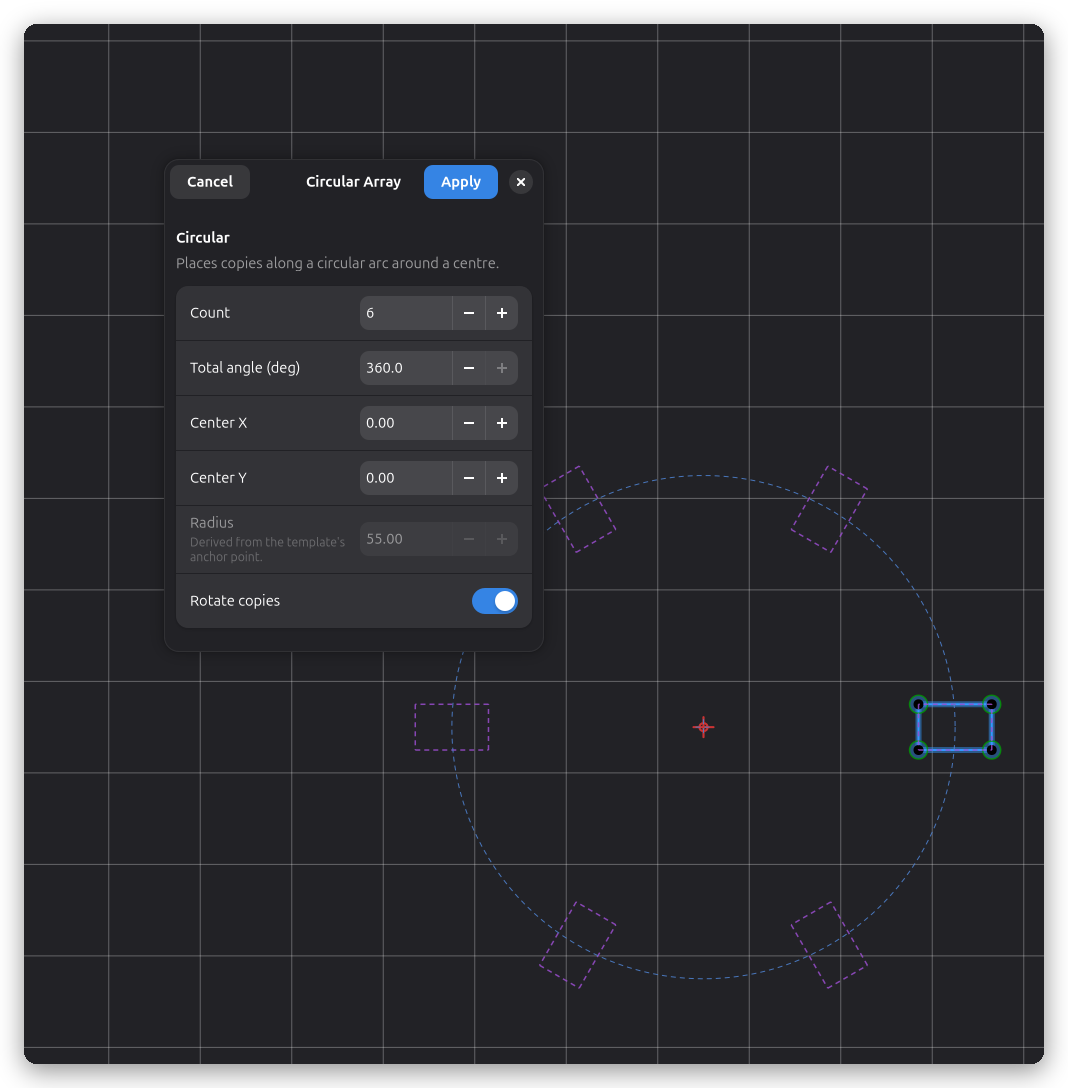

圆形阵列
圆形阵列工具（G+Y）从当前选中内容创建参数化极坐标图案：
- 选择要阵列的实体。
- 从工具栏、草图 → 阵列菜单或
G+Y激活工具。 - 画布上出现引导圆，并打开一个非模态对话框，带有实时预览。
- 设置数量和总角度。副本围绕引导圆的中心参数化生成。
- 拖动引导圆的中心以重新定位阵列，或拖动原始实体以更改半径—— 对话框字段会实时更新。
- 引导圆的半径尺寸可调整整个阵列的大小。双击引导圆可重新打开 编辑对话框并重新生成缺失的或重新分配成员。
副本是无求解器约束的静态烘焙几何图形：编辑阵列时会从模板重新生成。 删除成员只会移除该成员的几何图形，绝不会重新分配剩余成员。

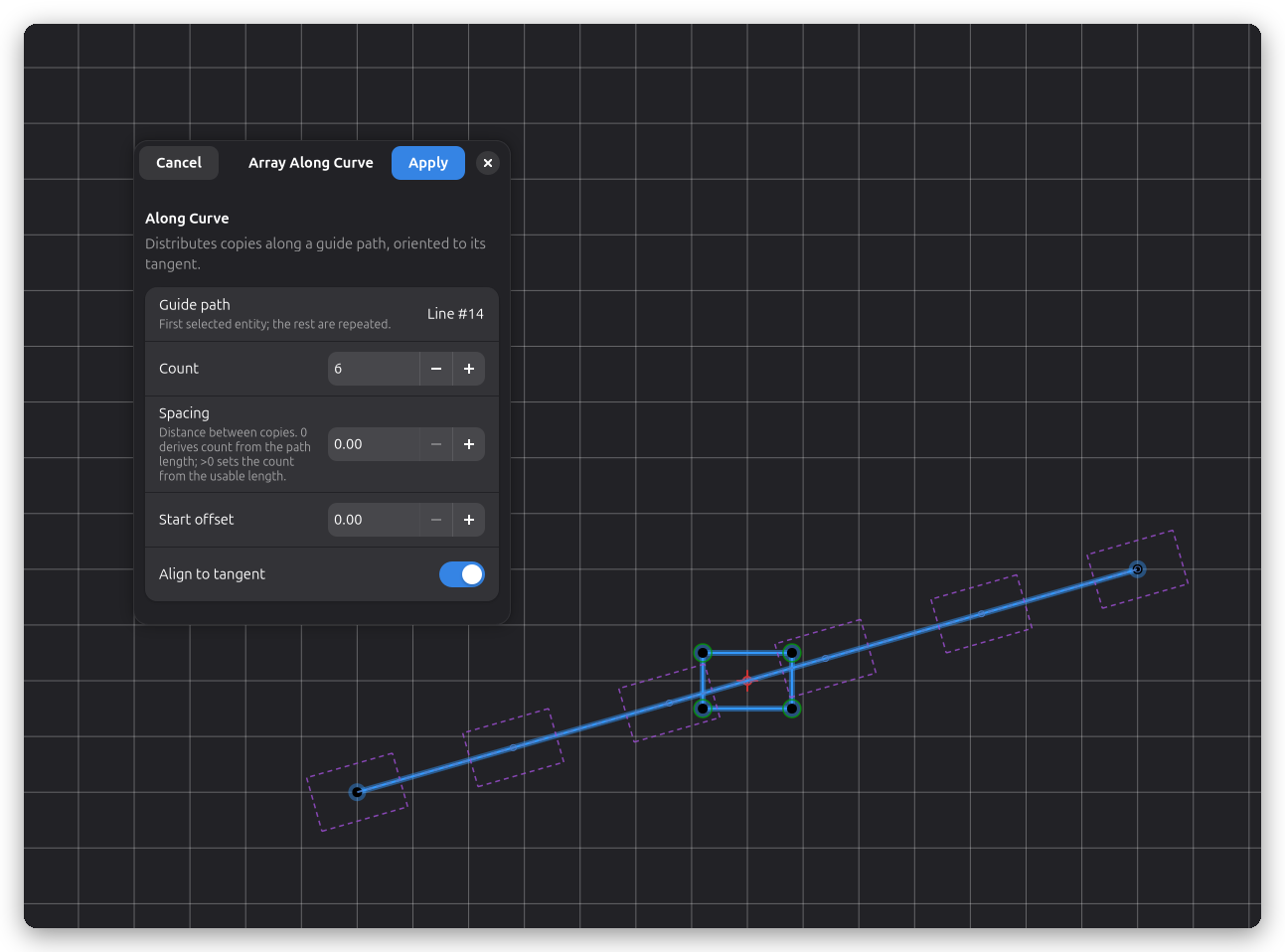

沿曲线阵列
沿曲线阵列工具将一个或多个实体的副本沿引导路径（直线、圆弧或贝塞尔 曲线）分布。副本直接放置在路径上，并跟随其在每个位置的切线方向。
创建沿曲线阵列
- 绘制要分布的形状（种子）和要跟随的引导路径。
- 选择两者：首先点击引导路径，然后按住 Shift 点击种子实体。
- 从工具栏、草图 → 阵列菜单或
G+W激活工具。 - 打开非模态对话框，显示沿路径分布的副本的实时预览。
- 调整数量（包括路径起始处模板在内的总成员数）或设置间距值， 以便从路径长度自动推导出数量。
- 可选启用与切线对齐，使每个副本旋转以跟随其位置处的路径方向。
- 使用从起点偏移来跳过路径的前导部分，然后再放置第一个副本。
编辑沿曲线阵列
- 双击引导路径（或点击工具栏中的编辑）以重新打开对话框并 更改数量、间距、偏移或对齐设置。
- 拖动引导路径的任何端点以重塑它。释放时，所有副本会自动沿新的 路径几何图形重新分布——包括启用与切线对齐时的旋转更新。
- 种子形状可以像任何其他草图几何图形一样编辑；更改会在下次更新时 传播到所有副本。
工作原理
副本是静态烘焙几何图形——它们不通过求解器约束链接到模板。当编辑引导
路径时，sync_arrays 检测更改并使用当前路径几何图形从头开始
重新生成所有副本。这保持更新快速并避免求解器开销。
模板（插槽 0）放置在路径起始处。其位置和方向会在编辑路径时自动更新。 创建阵列时会删除原始种子实体；撤销会恢复它们。
