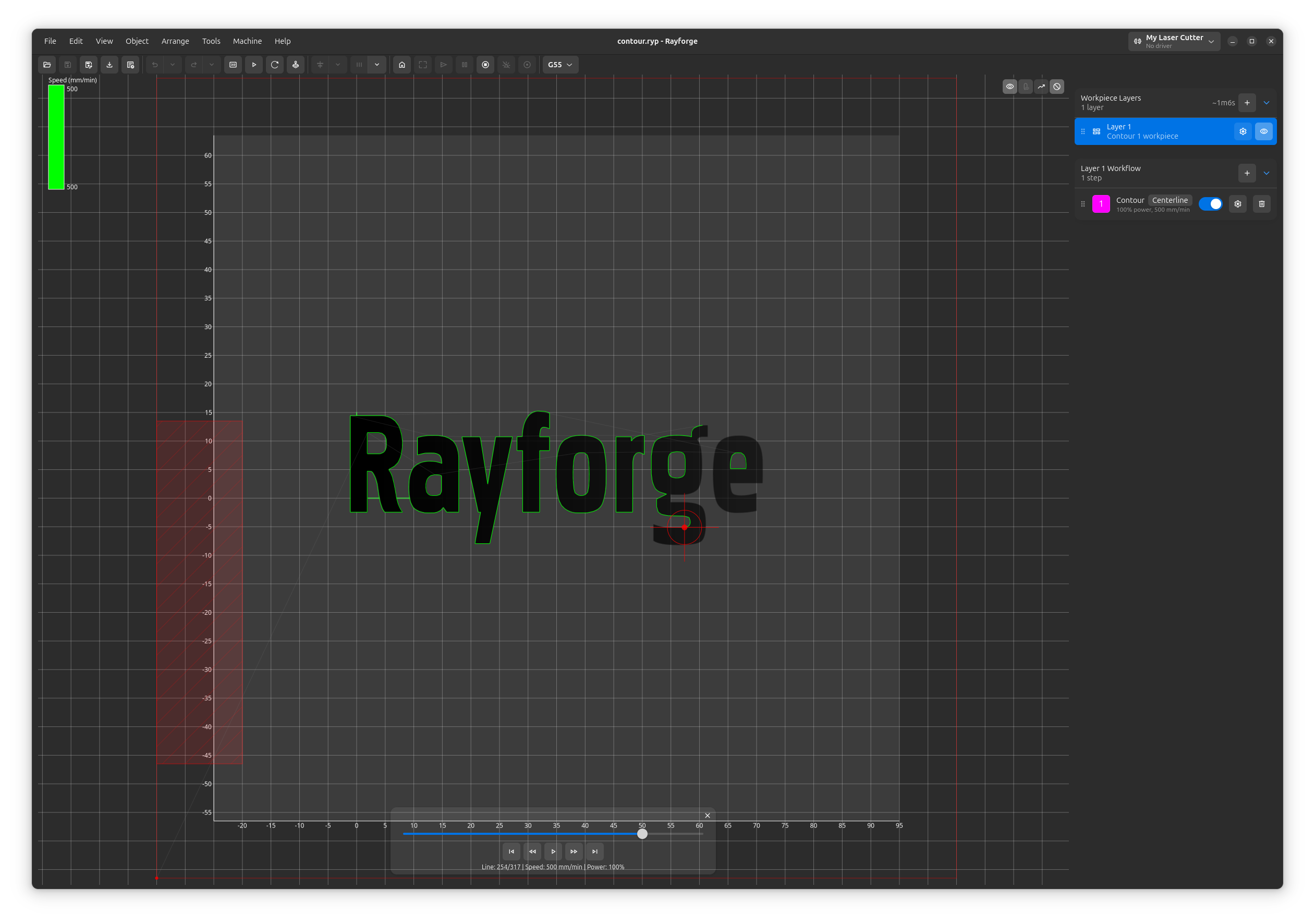

Modo de Simulação

O Modo de Simulação fornece visualização em tempo real da execução do seu trabalho a laser antes de executá-lo na máquina real. Mostra a ordem de execução, variações de velocidade e níveis de potência através de uma sobreposição interativa na visualização 2D.
Visão Geral
O Modo de Simulação ajuda você a:
- Visualizar a ordem de execução - Veja a sequência exata que as operações vão rodar
- Identificar variações de velocidade - Mapa de calor colorido mostra movimentos lentos (azul) para rápidos (vermelho)
- Verificar níveis de potência - Transparência indica potência (fraco=baixa, forte=alta)
- Validar testes de material - Confirme a ordem de execução da grade de teste
- Detectar erros cedo - Identifique problemas antes de desperdiçar material
- Entender tempo - Veja quanto tempo diferentes operações levam
Ativando o Modo de Simulação
Existem três formas de entrar no Modo de Simulação:
Método 1: Atalho de Teclado
Pressione f7 para alternar o modo de simulação ligado/desligado.
Método 2: Menu
- Navegue até Visualizar → Simular Execução
- Clique para alternar ligado/desligado
Método 3: Barra de Ferramentas (se disponível)
- Clique no botão do modo de simulação na barra de ferramentas
O modo de simulação funciona na visualização 2D. Se você está na visualização 3D (f6), mude para a visualização 2D (f5) primeiro.
Entendendo a Visualização
Mapa de Calor de Velocidade
As operações são coloridas com base em sua velocidade:
| Cor | Velocidade | Significado |
|---|---|---|
| 🔵 Azul | Mais lenta | Velocidade mínima no seu trabalho |
| 🔵 Ciano | Lenta | Abaixo da velocidade média |
| 🟢 Verde | Média | Velocidade média |
| 🟡 Amarelo | Rápida | Acima da velocidade média |
| 🔴 Vermelho | Mais rápida | Velocidade máxima no seu trabalho |
O mapa de calor é normalizado para o intervalo real de velocidades do seu trabalho:
- Se seu trabalho roda a 100-1000 mm/min, azul=100, vermelho=1000
- Se seu trabalho roda a 5000-10000 mm/min, azul=5000, vermelho=10000
Transparência de Potência
A opacidade da linha indica a potência do laser:
- Linhas fracas (10% opacidade) = Baixa potência (0%)
- Translúcidas (50% opacidade) = Potência média (50%)
- Linhas sólidas (100% opacidade) = Potência máxima (100%)
Isso ajuda a identificar:
- Movimentos de deslocamento (0% potência) - Muito fracos
- Operações de gravação - Opacidade moderada
- Operações de corte - Linhas sólidas e fortes
Indicador da Cabeça do Laser
A posição do laser é mostrada com uma mira:
- 🔴 Mira vermelha (linhas de 6mm)
- Contorno circular (raio de 3mm)
- Ponto central (0.5mm)
O indicador se move durante a reprodução, mostrando exatamente onde o laser está na sequência de execução.
Controles de Reprodução
Quando o modo de simulação está ativo, controles de reprodução aparecem na parte inferior da tela:
Botão Reproduzir/Pausar
- ▶️ Reproduzir: Inicia a reprodução automática
- ⏸️ Pausar: Para na posição atual
- Auto-reprodução: A reprodução inicia automaticamente quando você ativa o modo de simulação
Controle Deslizante de Progresso
- Arraste para percorrer a execução
- Clique para pular para um ponto específico
- Mostra passo atual / total de passos
- Suporta posições fracionárias para percorrer suavemente
Exibição do Intervalo de Velocidade
Mostra as velocidades mínima e máxima no seu trabalho:
Intervalo de velocidade: 100 - 5000 mm/min
Isso ajuda a entender as cores do mapa de calor.
Usando o Modo de Simulação
Validando a Ordem de Execução
A simulação mostra a ordem exata que as operações vão executar:
- Ative o modo de simulação (f7)
- Assista a reprodução
- Verifique se as operações rodam na sequência esperada
- Confirme que cortes acontecem após gravação (se aplicável)
Exemplo: Grade de teste de material
- Observe a ordem otimizada por risco (velocidades mais rápidas primeiro)
- Confirme que células de baixa potência executam antes de alta potência
- Valide que o teste roda em sequência segura
Verificando Variações de Velocidade
Use o mapa de calor para identificar mudanças de velocidade:
- Cor consistente = Velocidade uniforme (bom para gravação)
- Mudanças de cor = Variações de velocidade (esperado em cantos)
- Áreas azuis = Movimentos lentos (verifique se é intencional)
Estimando Tempo do Trabalho
A duração da reprodução é escalada para 5 segundos para o trabalho completo:
- Assista a velocidade de reprodução
- Estime o tempo real: Se a reprodução parece suave, o trabalho será rápido
- Se a reprodução pula rapidamente, o trabalho tem muitos segmentos pequenos
Para o tempo real do trabalho durante execução (não simulação), verifique a seção direita da barra de status após gerar o G-code.
Depurando Testes de Material
Para grades de teste de material, a simulação mostra:
- Ordem de execução - Verifique se as células rodam mais rápido→mais lento
- Mapa de calor de velocidade - Cada coluna deve ter uma cor diferente
- Transparência de potência - Cada linha deve ter opacidade diferente
Isso ajuda a confirmar que o teste vai rodar corretamente antes de usar material.
Editando Durante a Simulação
Diferente de muitas ferramentas CAM, o Rayforge permite editar peças de trabalho durante a simulação:
- Mover, escalar, rotacionar objetos ✅
- Mudar configurações de operação ✅
- Adicionar/remover peças de trabalho ✅
- Zoom e panorâmica ✅
Atualização automática: A simulação atualiza automaticamente quando você muda as configurações.
Você pode permanecer no modo de simulação enquanto edita - não precisa alternar entre um e outro.
