Grade de Teste de Material

O gerador de Grade de Teste de Material cria padrões de teste paramétricos para ajudá-lo a encontrar configurações ideais de laser para diferentes materiais.

Visão Geral

Teste de material é essencial para trabalho a laser - diferentes materiais requerem diferentes configurações de potência e velocidade. A Grade de Teste de Material automatiza este processo:

• Gerando grades de teste com faixas de velocidade/potência configuráveis
• Fornecendo predefinições para tipos comuns de laser (Diodo, CO2)
• Otimizando ordem de execução para segurança (velocidades mais rápidas primeiro)
• Adicionando rótulos para identificar as configurações de cada célula de teste

Criando uma Grade de Teste de Material

Passo 1: Abrir o Gerador

Acesse o gerador de Grade de Teste de Material:

• Menu: Ferramentas → Grade de Teste de Material
• Isso cria uma peça especial que gera o padrão de teste

Passo 2: Escolher uma Predefinição (Opcional)

O Rayforge inclui predefinições para cenários comuns:

Predefinição	Faixa de Velocidade	Faixa de Potência	Usar Para
Gravação Diodo	1000-10000 mm/min	10-100%	Gravação com laser de diodo
Corte Diodo	100-5000 mm/min	50-100%	Corte com laser de diodo
Gravação CO2	3000-20000 mm/min	10-50%	Gravação com laser CO2
Corte CO2	1000-20000 mm/min	30-100%	Corte com laser CO2

Predefinições são pontos de partida - você pode ajustar todos os parâmetros após selecionar uma.

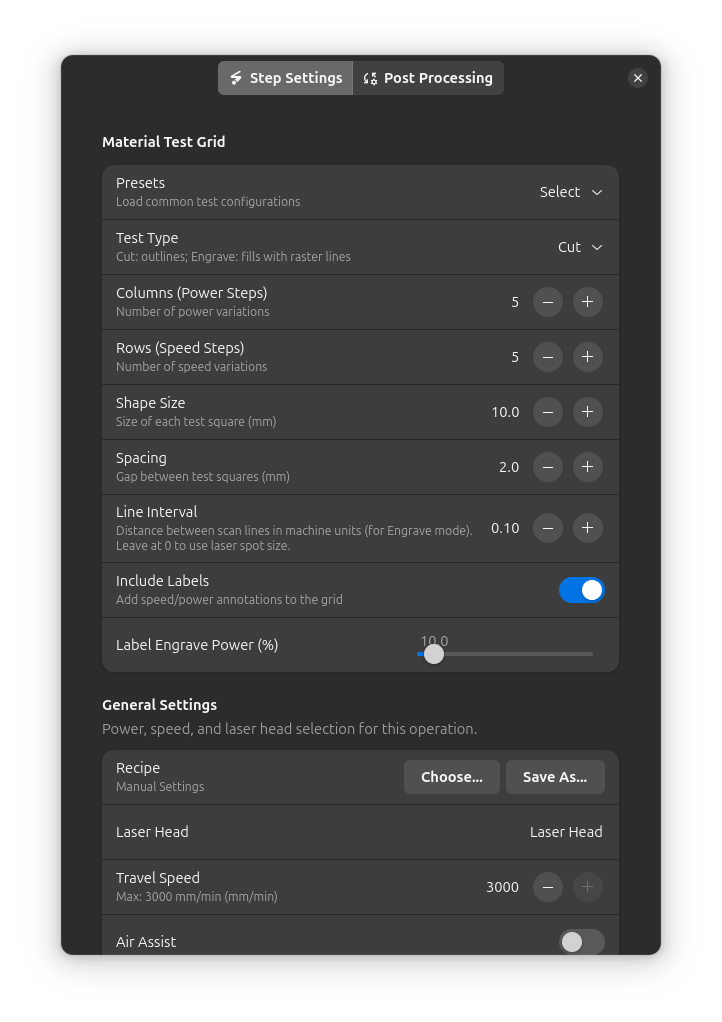

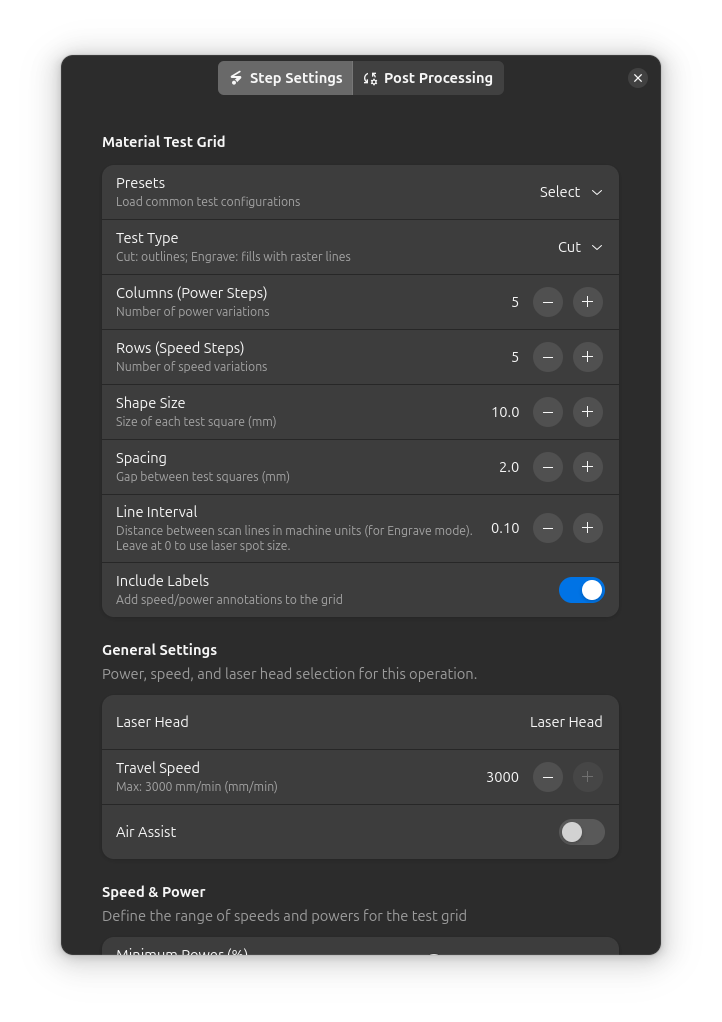

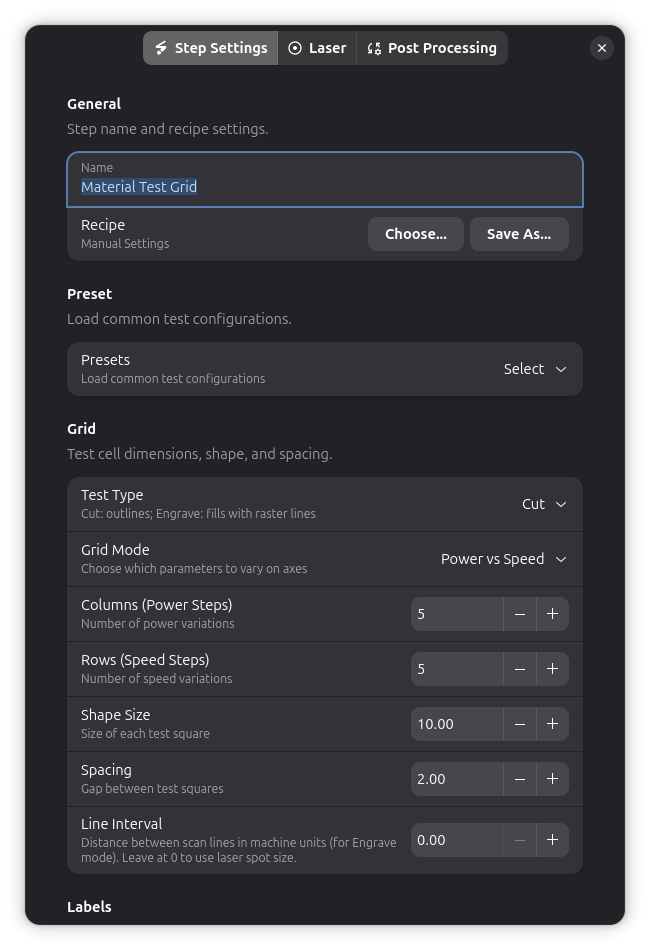

Passo 3: Configurar Parâmetros

Ajuste os parâmetros da grade de teste no diálogo de configurações:

Tipo de Teste

• Gravação: Preenche quadrados com padrão raster
• Corte: Corta contorno dos quadrados

Faixa de Velocidade

• Velocidade Mín: Velocidade mais lenta para testar (mm/min)
• Velocidade Máx: Velocidade mais rápida para testar (mm/min)
• Colunas na grade representam velocidades diferentes

Faixa de Potência

• Potência Mín: Potência mais baixa para testar (%)
• Potência Máx: Potência mais alta para testar (%)
• Linhas na grade representam níveis de potência diferentes

Dimensões da Grade

• Colunas: Número de variações de velocidade (tipicamente 3-7)
• Linhas: Número de variações de potência (tipicamente 3-7)

Tamanho e Espaçamento

• Tamanho da Forma: Tamanho de cada quadrado de teste em mm (padrão: 20mm)
• Espaçamento: Lacuna entre quadrados em mm (padrão: 5mm)

Rótulos

• Incluir Rótulos: Habilitar/desabilitar rótulos de eixo mostrando valores de velocidade e potência
• Rótulos aparecem nas bordas esquerda e superior
• Rótulos são gravados a 10% de potência, 1000 mm/min

Passo 4: Gerar a Grade

Clique em Gerar para criar o padrão de teste. A grade aparece na sua tela como uma peça especial.

Entendendo o Layout da Grade

Organização da Grade

Potência (%)     Velocidade (mm/min) →
    ↓      1000   2500   5000   7500   10000
  100%     [  ]   [  ]   [  ]   [  ]   [  ]
   75%     [  ]   [  ]   [  ]   [  ]   [  ]
   50%     [  ]   [  ]   [  ]   [  ]   [  ]
   25%     [  ]   [  ]   [  ]   [  ]   [  ]
   10%     [  ]   [  ]   [  ]   [  ]   [  ]

• Colunas: Velocidade aumenta da esquerda para direita
• Linhas: Potência aumenta de baixo para cima
• Rótulos: Mostram valores exatos para cada linha/coluna

Cálculo do Tamanho da Grade

Sem rótulos:

• Largura = colunas × (tamanho_forma + espaçamento) - espaçamento
• Altura = linhas × (tamanho_forma + espaçamento) - espaçamento

Com rótulos:

• Adiciona margem de 15mm à esquerda e superior para espaço de rótulos

Exemplo: Grade 5×5 com quadrados de 20mm e espaçamento de 5mm:

• Sem rótulos: 120mm × 120mm
• Com rótulos: 135mm × 135mm

Ordem de Execução (Otimização de Risco)

O Rayforge executa células de teste em uma ordem otimizada por risco para prevenir dano ao material:

1. Velocidade mais alta primeiro: Velocidades rápidas são mais seguras (menor acúmulo de calor)
2. Potência mais baixa dentro da velocidade: Minimiza risco em cada nível de velocidade

Isso previne carbonização ou fogo de começar com combinações lentas e de alta potência.

Exemplo de ordem de execução para grade 3×3:

Ordem:  1  2  3
        4  5  6  ← Velocidade mais alta, potência aumentando
        7  8  9

(Velocidade mais rápida/potência mais baixa executado primeiro)

Usando Resultados de Teste de Material

Passo 1: Executar o Teste

1. Carregue seu material no laser
2. Focalize o laser propriamente
3. Execute o trabalho de grade de teste de material
4. Monitore o teste - pare se alguma célula causar problemas

Passo 2: Avaliar Resultados

Após o teste completar, examine cada célula:

• Muito claro: Aumente potência ou diminua velocidade
• Muito escuro/carbonizado: Diminua potência ou aumente velocidade
• Perfeito: Anote a combinação de velocidade/potência

Passo 3: Registrar Configurações

Documente suas configurações bem-sucedidas para referência futura:

• Tipo e espessura do material
• Tipo de operação (grave ou corte)
• Combinação de velocidade e potência
• Número de passagens
• Quaisquer notas especiais

Banco de Dados de Materiais

Considere criar um documento de referência com seus resultados de teste de material para consulta rápida em projetos futuros.

Uso Avançado

Combinando com Outras Operações

Grades de teste de material são peças regulares - você pode combiná-las com outras operações:

Exemplo de fluxo de trabalho:

1. Crie grade de teste de material
2. Adicione corte de contorno ao redor de toda a grade
3. Execute teste, corte livre, avalie resultados

Isso é útil para cortar a peça de teste livre do material de estoque.

Faixas de Teste Personalizadas

Para ajuste fino, crie testes de faixa estreita:

Teste grosseiro (encontre faixa aproximada):

• Velocidade: 1000-10000 mm/min (5 colunas)
• Potência: 10-100% (5 linhas)

Teste fino (otimize):

• Velocidade: 4000-6000 mm/min (5 colunas)
• Potência: 35-45% (5 linhas)

Diferentes Materiais, Mesma Grade

Execute a mesma configuração de grade em materiais diferentes para construir sua biblioteca de materiais mais rápido.

Dicas e Melhores Práticas

Design da Grade

✅ Comece com predefinições - Bons pontos de partida para cenários comuns ✅ Use grades 5×5 - Bom equilíbrio de detalhe e tempo de teste ✅ Habilite rótulos - Essencial para identificar resultados ✅ Mantenha quadrados ≥20mm - Mais fácil de ver e medir resultados

Estratégia de Teste

✅ Teste sucata primeiro - Nunca teste em material final ✅ Uma variável de cada vez - Teste faixa de velocidade OU potência, não ambos extremos ✅ Permita resfriamento - Espere entre testes no mesmo material ✅ Foco consistente - Mesma distância de foco para todos os testes

Segurança

⚠️ Monitore testes - Nunca deixe testes rodando sem supervisão ⚠️ Comece conservador - Comece com faixas de potência mais baixas ⚠️ Verifique ventilação - Certifique-se de extração de fumaça adequada ⚠️ Vigia de incêndio - Tenha extintor de incêndio pronto

Solução de Problemas

Células de teste executam em ordem errada

• O Rayforge usa ordem otimizada por risco (velocidades mais rápidas primeiro)
• Isso é intencional e não pode ser alterado
• Veja Ordem de Execução acima

Resultados são inconsistentes

• Verifique: Material está plano e propriamente fixado
• Verifique: Foco é consistente através de toda área de teste
• Verifique: Potência do laser está estável (verifique fonte de alimentação)
• Tente: Grade menor para reduzir área de teste

Tópicos Relacionados

• Modo Simulação - Pré-visualize execução do teste antes de rodar
• Gravação - Entendendo operações de gravação
• Corte de Contorno - Entendendo operações de corte
