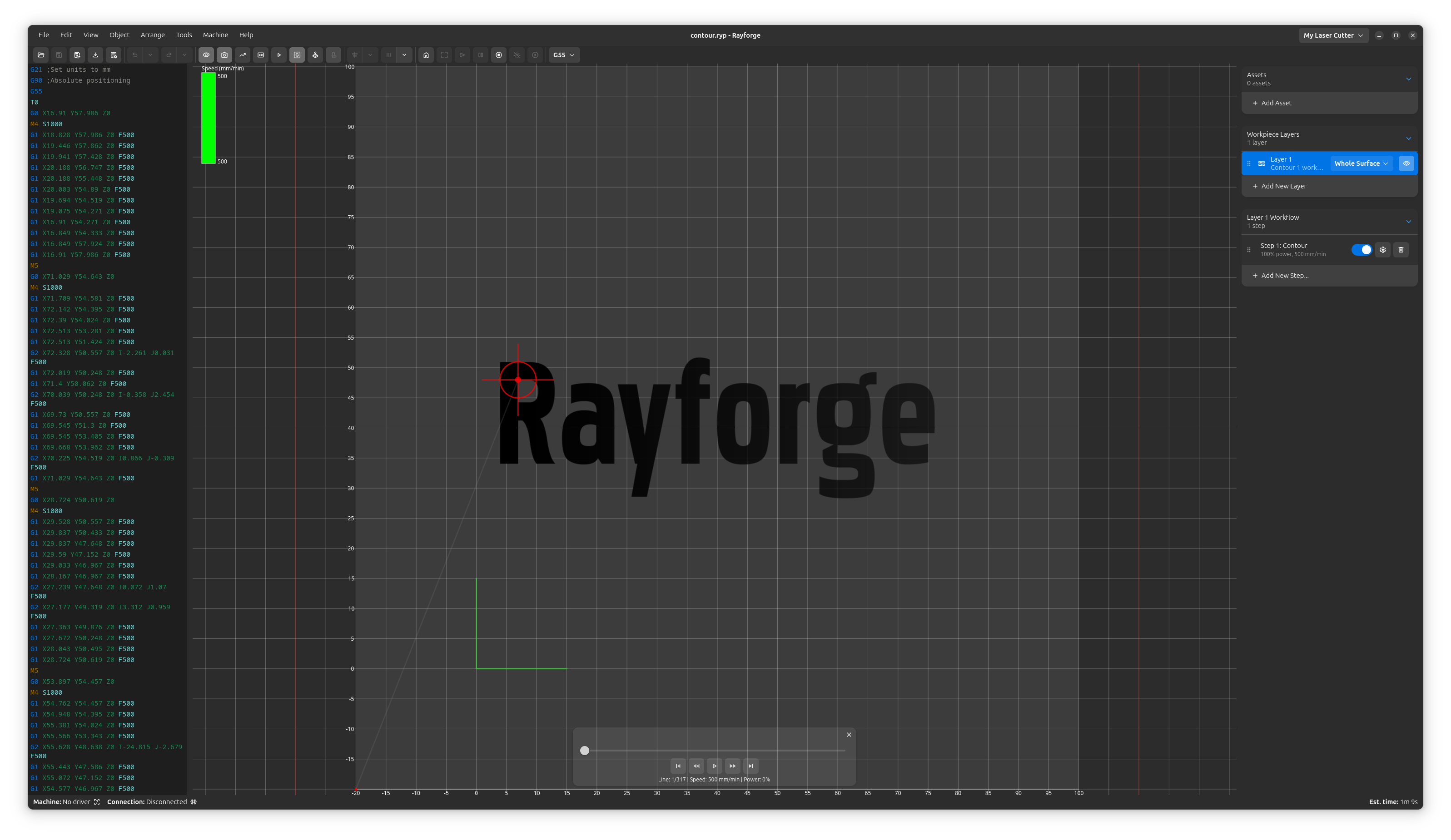

模拟模式提供在真实机器上运行之前实时可视化激光作业执行。它通过 2D 视图中的交互式叠加显示执行顺序、速度变化和功率级别。

概述​

模拟模式帮助您：

  • 可视化执行顺序 - 准确看到操作将运行的序列
  • 识别速度变化 - 颜色热图显示慢（蓝色）到快（红色）的移动
  • 检查功率级别 - 透明度指示功率（淡=低，粗=高）
  • 验证材料测试 - 确认测试网格执行顺序
  • 尽早捕获错误 - 在浪费材料之前发现问题
  • 理解时间 - 查看不同操作需要多长时间

激活模拟模式​

有三种方式进入模拟模式：

方法 1：键盘快捷键​

按 f7 切换模拟模式开/关。

方法 2：菜单​

  • 导航到 视图 → 模拟执行
  • 点击切换开/关

方法 3：工具栏（如果可用）​

  • 点击工具栏中的模拟模式按钮
仅 2D 视图

模拟模式在 2D 视图中工作。如果您在 3D 视图（f6）中，先切换到 2D 视图（f5）。

理解可视化​

速度热图​

操作根据其速度着色：

颜色速度含义
🔵 蓝色最慢作业中的最小速度
🔵 青色慢低于平均速度
🟢 绿色中等平均速度
🟡 黄色快高于平均速度
🔴 红色最快作业中的最大速度

热图标准化到您作业的实际速度范围：

  • 如果您的作业运行 100-1000 mm/min，蓝色=100，红色=1000
  • 如果您的作业运行 5000-10000 mm/min，蓝色=5000，红色=10000

功率透明度​

线条不透明度指示激光功率：

  • 淡线（10% 不透明度）= 低功率（0%）
  • 半透明（50% 不透明度）= 中功率（50%）
  • 实线（100% 不透明度）= 全功率（100%）

这有助于识别：

  • 行程移动（0% 功率）- 非常淡
  • 雕刻操作 - 中等不透明度
  • 切割操作 - 实线，粗线

激光头指示器​

激光位置用十字准线显示：

  • 🔴 红色十字准线（6mm 线）
  • 圆形轮廓（3mm 半径）
  • 中心点（0.5mm）

指示器在播放期间移动，准确显示激光在执行序列中的位置。

播放控制​

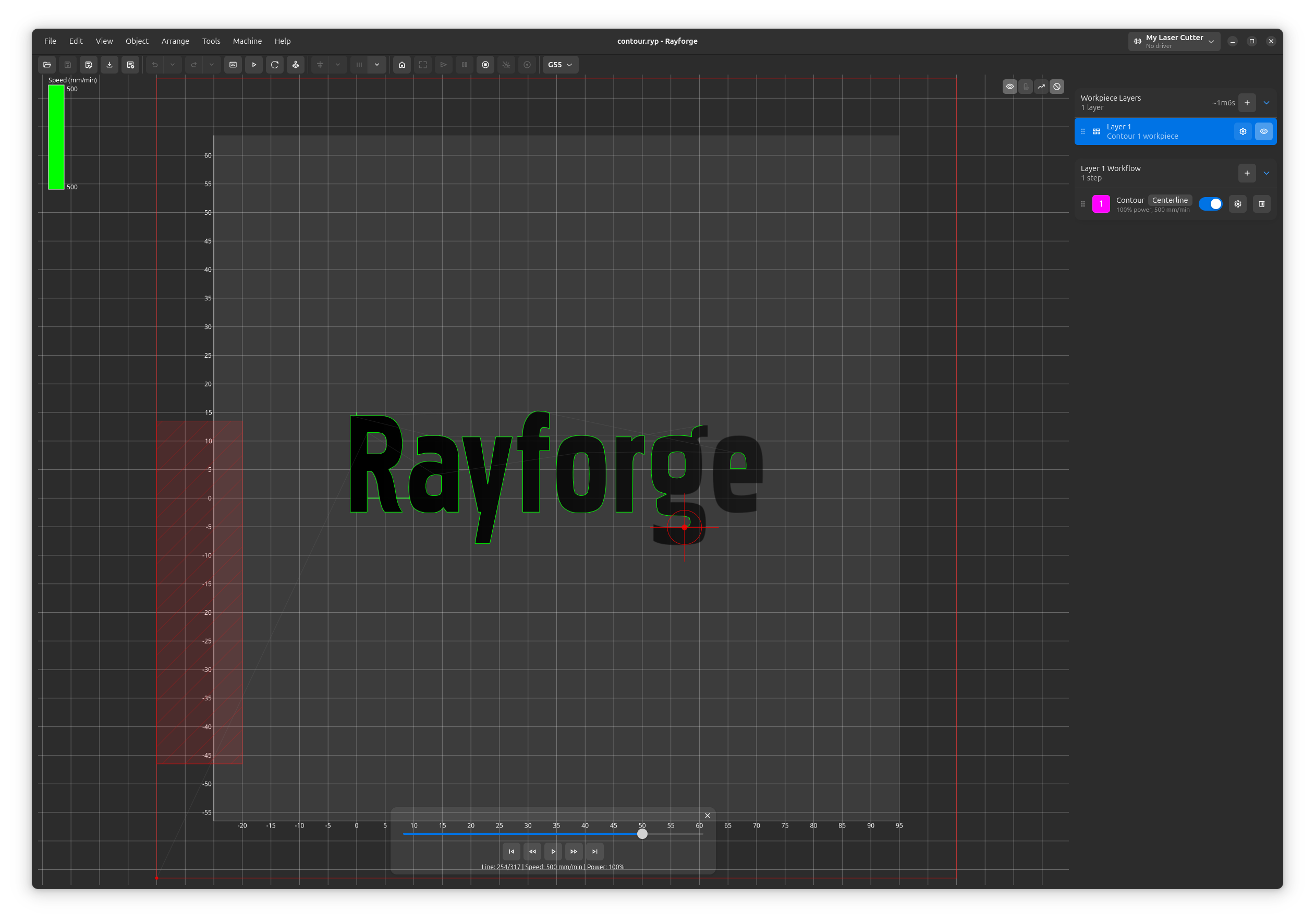

模拟模式活动时，播放控制出现在画布底部：

播放/暂停按钮​

  • ▶️ 播放：开始自动播放
  • ⏸️ 暂停：在当前位置停止
  • 自动播放：启用模拟模式时播放自动开始

进度滑块​

  • 拖动以擦过执行
  • 点击跳转到特定点
  • 显示当前步骤 / 总步骤
  • 支持分数位置以实现平滑擦洗

速度范围显示​

显示作业中的最小和最大速度：

速度范围：100 - 5000 mm/min

这有助于您理解热图颜色。

使用模拟模式​

验证执行顺序​

模拟准确显示操作将执行的顺序：

  1. 启用模拟模式（f7）
  2. 观看播放
  3. 验证操作按预期序列运行
  4. 检查切割在雕刻之后发生（如果适用）

示例： 材料测试网格

  • 观察风险优化顺序（最快速度优先）
  • 确认低功率单元在高功率之前执行
  • 验证测试以安全序列运行

检查速度变化​

使用热图识别速度更改：

  • 一致的颜色 = 统一速度（适用于雕刻）
  • 颜色更改 = 速度变化（在角落预期）
  • 蓝色区域 = 慢移动（检查是否有意）

估计作业时间​

播放持续时间缩放到完整作业 5 秒：

  • 观看播放速度
  • 估计实际时间：如果播放感觉平滑，作业将很快
  • 如果播放快速跳跃，作业有许多小段
实际时间

生成 G 代码后（非模拟），查看状态栏右侧部分以获取作业执行期间的实际时间。

调试材料测试​

对于材料测试网格，模拟显示：

  1. 执行顺序 - 验证单元以最快→最慢运行
  2. 速度热图 - 每列应该是不同的颜色
  3. 功率透明度 - 每行应该有不同的不透明度

这有助于确认测试在使用材料前将正确运行。

模拟时编辑​

与许多 CAM 工具不同，Rayforge 让您在模拟期间编辑工件：

  • 移动、缩放、旋转对象 ✅
  • 更改操作设置 ✅
  • 添加/移除工件 ✅
  • 缩放和平移 ✅

自动更新： 更改设置时模拟自动刷新。

无上下文切换

您可以在模拟模式时保持编辑 - 无需来回切换。

提示和最佳实践​

何时使用模拟​

✅ 总是在以下之前模拟：

  • 运行昂贵材料
  • 长作业（>30 分钟）
  • 材料测试网格
  • 具有复杂执行顺序的作业

✅ 使用模拟来：

  • 验证操作顺序
  • 检查意外的行程移动
  • 验证速度/功率设置
  • 培训新用户

阅读可视化​

✅ 查找：

  • 操作内一致的颜色（好）
  • 段之间平滑过渡（好）
  • 意外的蓝色区域（调查 - 为什么这么慢？）
  • 切割区域淡线（错误 - 检查功率设置）

⚠️ 危险信号：

  • 雕刻前切割（工件可能移动）
  • 非常长的蓝色（慢）段（低效）
  • 操作中功率更改（检查设置）

性能提示​

  • 模拟在更改时自动更新
  • 对于非常复杂的作业（1000+ 操作），模拟可能变慢
  • 不需要时禁用模拟（f7）以获得更好的性能

键盘快捷键​

快捷键操作
f7切换模拟模式开/关
f5切换到 2D 视图（模拟需要）
space播放/暂停播放
left向后步进
right向前步进
home跳到开始
end跳到结束
