Simulationsmodus

Simulationsmodus

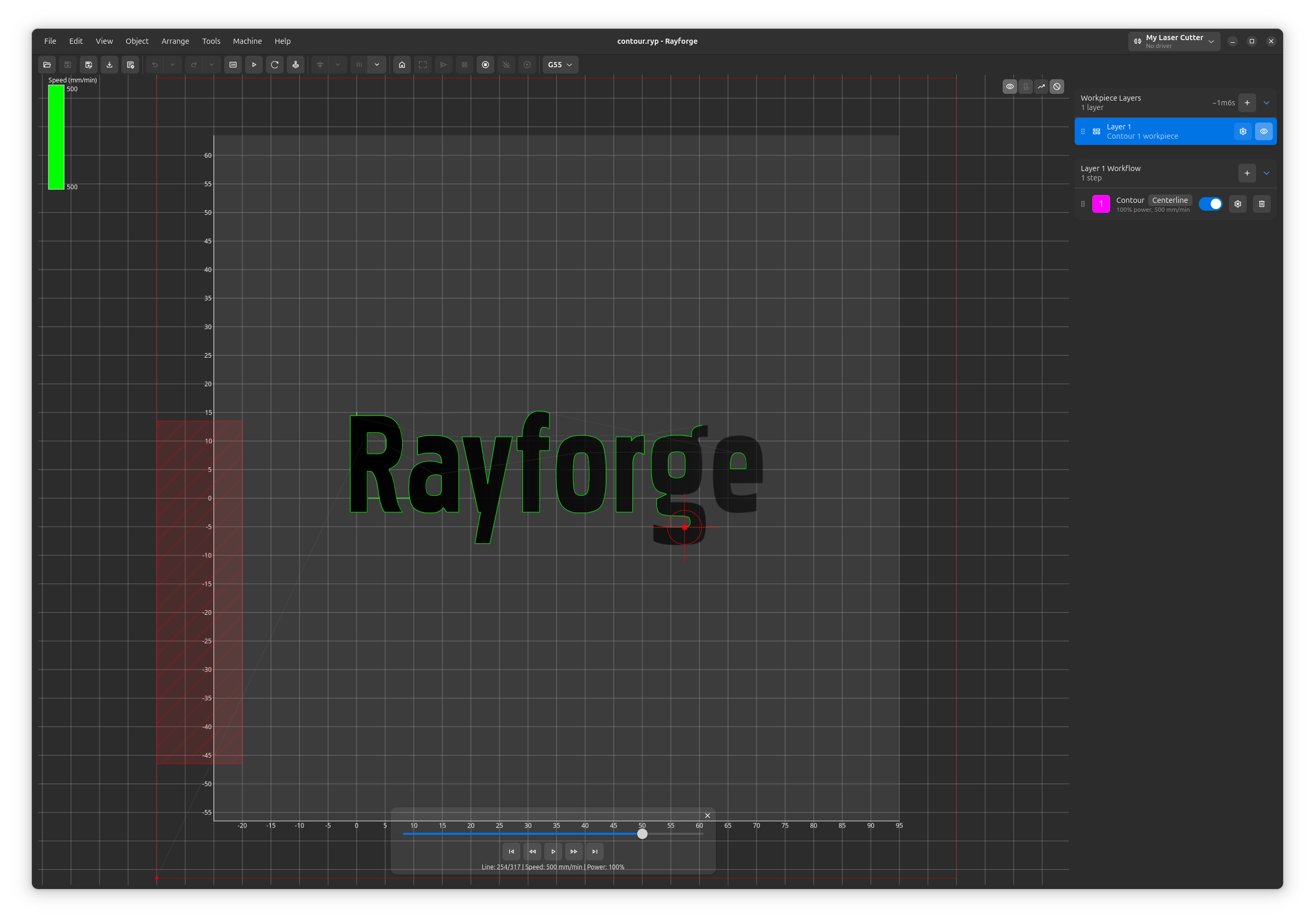

Der Simulationsmodus bietet Echtzeit-Visualisierung Ihrer Laserjob-Ausführung, bevor Sie ihn auf der tatsächlichen Maschine ausführen. Er zeigt Ausführungsreihenfolge, Geschwindigkeitsvariationen und Leistungsstufen durch ein interaktives Overlay in der 2D-Ansicht.

Übersicht​

Der Simulationsmodus hilft Ihnen:

  • Ausführungsreihenfolge visualisieren - Die genaue Sequenz sehen, in der Operationen laufen werden
  • Geschwindigkeitsvariationen identifizieren - Heatmap zeigt langsame (blau) bis schnelle (rot) Bewegungen
  • Leistungsstufen überprüfen - Transparenz zeigt Leistung an (fahl=niedrig, fett=hoch)
  • Materialtests validieren - Testraster-Ausführungsreihenfolge bestätigen
  • Fehler frühzeitig erkennen - Probleme erkennen, bevor Material verschwendet wird
  • Timing verstehen - Sehen, wie lange verschiedene Operationen dauern

Simulationsmodus aktivieren​

Es gibt drei Möglichkeiten, in den Simulationsmodus zu gelangen:

Methode 1: Tastatur-Kurzbefehl​

Drücken Sie f7, um den Simulationsmodus ein/aus zu schalten.

Methode 2: Menü​

  • Navigieren Sie zu Ansicht → Ausführung simulieren
  • Klicken Sie zum Ein-/Ausschalten

Methode 3: Symbolleiste (falls verfügbar)​

  • Auf die Simulationsmodus-Taste in der Symbolleiste klicken
Nur 2D-Ansicht

Der Simulationsmodus funktioniert in der 2D-Ansicht. Wenn Sie sich in der 3D-Ansicht befinden (f6), wechseln Sie zuerst zur 2D-Ansicht (f5).

Die Visualisierung verstehen​

Geschwindigkeits-Heatmap​

Operationen werden basierend auf ihrer Geschwindigkeit gefärbt:

FarbeGeschwindigkeitBedeutung
🔵 BlauLangsamsteMinimale Geschwindigkeit in Ihrem Job
🔵 CyanLangsamUnterhalb der durchschnittlichen Geschwindigkeit
🟢 GrünMittelDurchschnittliche Geschwindigkeit
🟡 GelbSchnellOberhalb der durchschnittlichen Geschwindigkeit
🔴 RotSchnellsteMaximale Geschwindigkeit in Ihrem Job

Die Heatmap wird auf den tatsächlichen Geschwindigkeitsbereich Ihres Jobs normalisiert:

  • Wenn Ihr Job mit 100-1000 mm/min läuft, ist blau=100, rot=1000
  • Wenn Ihr Job mit 5000-10000 mm/min läuft, ist blau=5000, rot=10000

Leistungs-Transparenz​

Liniendeckkraft zeigt Laserleistung an:

  • Fahle Linien (10% Deckkraft) = Niedrige Leistung (0%)
  • Durchscheinend (50% Deckkraft) = Mittlere Leistung (50%)
  • Feste Linien (100% Deckkraft) = Volle Leistung (100%)

Dies hilft zu identifizieren:

  • Verfahrbewegungen (0% Leistung) - Sehr fahl
  • Gravur-Operationen - Mittlere Deckkraft
  • Schneide-Operationen - Feste, fette Linien

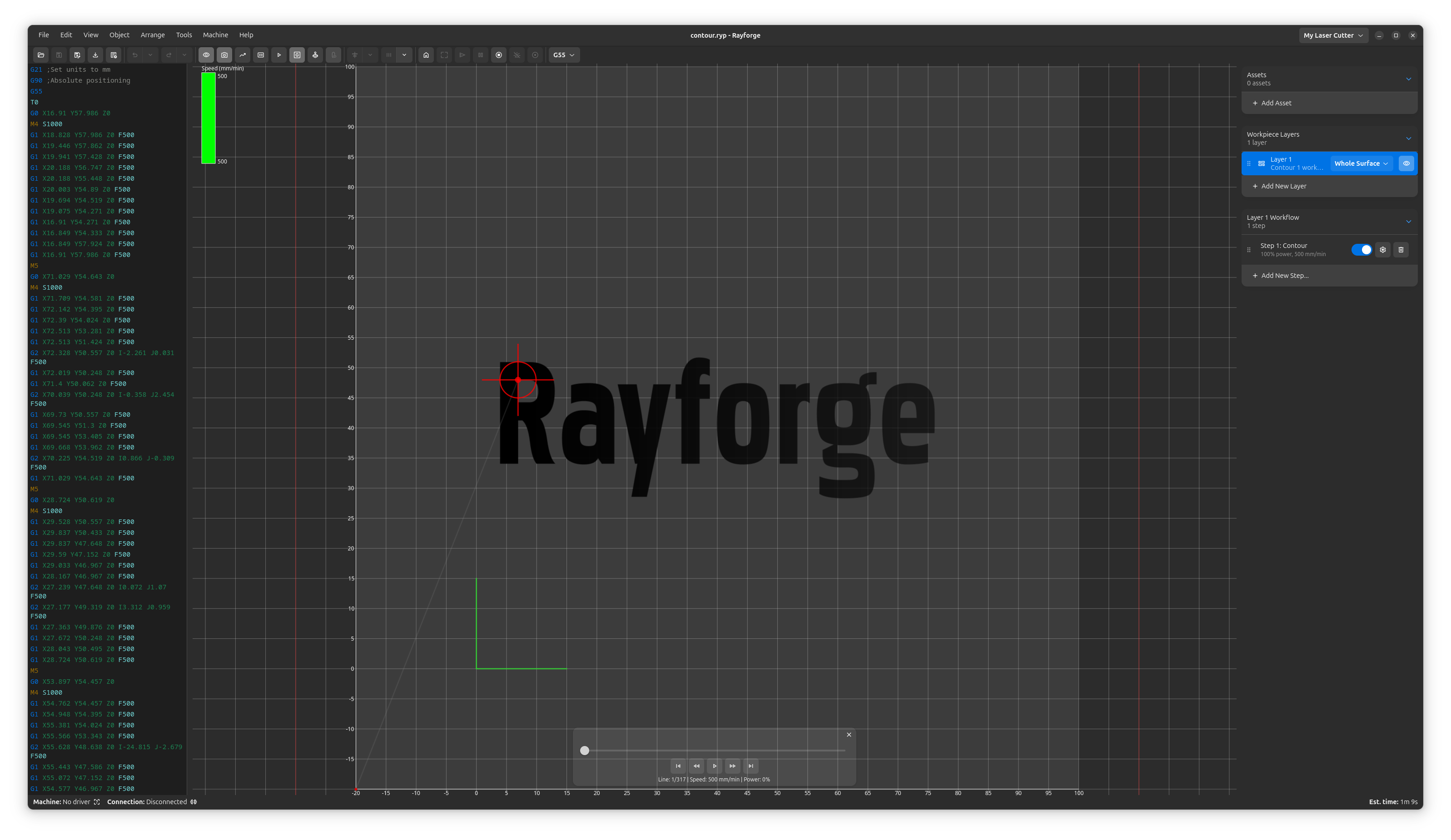

Laserkopf-Indikator​

Die Laserposition wird mit einem Fadenkreuz angezeigt:

  • 🔴 Rotes Fadenkreuz (6mm Linien)
  • Kreis-Umriss (3mm Radius)
  • Mittelpunkt (0.5mm)

Der Indikator bewegt sich während der Wiedergabe und zeigt genau, wo sich der Laser in der Ausführungssequenz befindet.

Wiedergabe-Steuerungen​

Wenn der Simulationsmodus aktiv ist, erscheinen Wiedergabe-Steuerungen unten auf der Arbeitsfläche:

Wiedergabe/Pause-Taste​

  • ▶️ Wiedergabe: Startet automatische Wiedergabe
  • ⏸️ Pause: Stoppt an aktueller Position
  • Auto-Wiedergabe: Wiedergabe startet automatisch, wenn Sie den Simulationsmodus aktivieren

Fortschritts-Schieberegler​

  • Ziehen, um durch die Ausführung zu scrollen
  • Klicken, um zu einem bestimmten Punkt zu springen
  • Zeigt aktuellen Schritt / Gesamtschritte
  • Unterstützt fraktionale Positionen für sanftes Scrollen

Geschwindigkeitsbereich-Anzeige​

Zeigt die minimale und maximale Geschwindigkeit in Ihrem Job:

Geschwindigkeitsbereich: 100 - 5000 mm/min

Dies hilft Ihnen, die Heatmap-Farben zu verstehen.

Den Simulationsmodus verwenden​

Ausführungsreihenfolge validieren​

Die Simulation zeigt die genaue Reihenfolge, in der Operationen ausgeführt werden:

  1. Simulationsmodus aktivieren (f7)
  2. Die Wiedergabe ansehen
  3. Verifizieren, dass Operationen in der erwarteten Sequenz laufen
  4. Überprüfen, dass Schnitte nach dem Gravieren erfolgen (falls zutreffend)

Beispiel: Materialtest-Raster

  • Risikooptimierte Reihenfolge beobachten (schnellste Geschwindigkeiten zuerst)
  • Bestätigen, dass niedrigleistungs-Zellen vor hochleistungs-Zellen ausgeführt werden
  • Validieren, dass Tests in sicherer Sequenz läuft

Geschwindigkeitsvariationen überprüfen​

Die Heatmap verwenden, um Geschwindigkeitsänderungen zu identifizieren:

  • Konsistente Farbe = Gleichmäßige Geschwindigkeit (gut zum Gravieren)
  • Farbänderungen = Geschwindigkeitsvariationen (erwartet an Ecken)
  • Blaue Bereiche = Langsame Bewegungen (prüfen, ob beabsichtigt)

Job-Zeit schätzen​

Die Wiedergabedauer wird auf 5 Sekunden für den vollständigen Job skaliert:

  • Die Wiedergabegeschwindigkeit ansehen
  • Tatsächliche Zeit schätzen: Wenn die Wiedergabe sich flüssig anfühlt, wird der Job schnell sein
  • Wenn die Wiedergabe schnell springt, hat der Job viele kleine Segmente
Tatsächliche Zeit

Für die tatsächliche Job-Zeit während der Ausführung (nicht Simulation), überprüfen Sie den rechten Abschnitt der Statusleiste nach der G-Code-Generierung.

Material-Tests debuggen​

Für Materialtest-Raster zeigt die Simulation:

  1. Ausführungsreihenfolge - Verifizieren, dass Zellen schnellsten→langsamsten laufen
  2. Geschwindigkeits-Heatmap - Jede Spalte sollte eine andere Farbe haben
  3. Leistungs-Transparenz - Jede Zeile sollte unterschiedliche Deckkraft haben

Dies hilft zu bestätigen, dass der Test korrekt laufen wird, bevor Material verwendet wird.

Während des Simulierens bearbeiten​

Im Gegensatz zu vielen CAM-Tools ermöglicht es Rayforge Ihnen, Werkstücke während der Simulation zu bearbeiten:

  • Objekte bewegen, skalieren, drehen ✅
  • Operationseinstellungen ändern ✅
  • Werkstücke hinzufügen/entfernen ✅
  • Zoomen und schwenken ✅

Auto-Update: Die Simulation aktualisiert sich automatisch, wenn Sie Einstellungen ändern.

Kein Kontextwechsel

Sie können im Simulationsmodus bleiben, während Sie bearbeiten - kein Hin- und Her-Schalten nötig.

Tipps & Best Practices​

Wann Simulation verwenden​

✅ Immer simulieren vor:

  • Ausführen teurer Materialien
  • Lange Jobs (>30 Minuten)
  • Materialtest-Raster
  • Jobs mit komplexer Ausführungsreihenfolge

✅ Simulation verwenden, um:

  • Operations-Reihenfolge zu verifizieren
  • Auf unerwartete Verfahrbewegungen zu prüfen
  • Geschwindigkeits-/Leistungseinstellungen zu validieren
  • Neue Benutzer zu schulen

Die Visualisierung lesen​

✅ Suchen nach:

  • Konsistenten Farben innerhalb von Operationen (gut)
  • Sanften Übergängen zwischen Segmenten (gut)
  • Unerwarteten blauen Bereichen (untersuchen - warum so langsam?)
  • Fahlen Linien in Schneidebereichen (falsch - Leistungseinstellungen überprüfen)

⚠️ Rote Flaggen:

  • Schneiden vor Gravieren (Werkstück kann sich bewegen)
  • Sehr lange blaue (langsame) Abschnitte (ineffizient)
  • Leistungsänderungen mitten in der Operation (Einstellungen überprüfen)

Leistungstipps​

  • Die Simulation aktualisiert sich automatisch bei Änderungen
  • Bei sehr komplexen Jobs (1000+ Operationen) kann die Simulation langsamer werden
  • Simulation deaktivieren (f7), wenn nicht benötigt, für bessere Leistung

Tastatur-Kurzbefehle​

KurzbefehlAktion
f7Simulationsmodus ein/aus schalten
f5Zur 2D-Ansicht wechseln (erforderlich für Simulation)
LeertasteWiedergabe/Pause
linksSchritt zurück
rechtsSchritt vorwärts
homeZum Anfang springen
endeZum Ende springen
