Майстер конфігурації

Майстер конфігурації автоматично виявляє ваш пристрій, підключаючись до нього та зчитуючи налаштування прошивки. Він створює повністю налаштований профіль машини за лічені секунди, усуваючи необхідність ручного налаштування.

Запуск майстра​

  1. Відкрийте Налаштування → Машини та натисніть Add Machine
  2. У виборі профілю натисніть Other Device… унизу

Це відкриє майстер. Він не потребує наявного профілю пристрою — майстер створює його з нуля шляхом зондування підключеного обладнання.

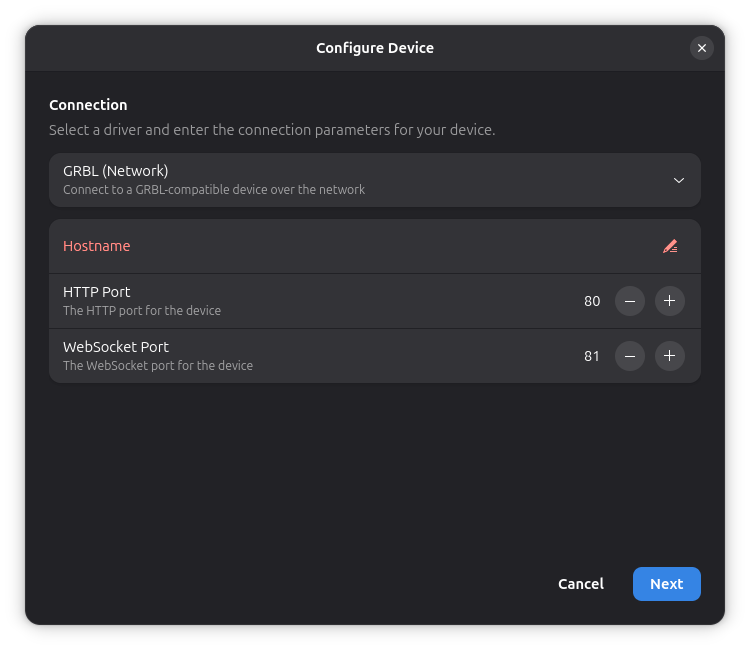

Підключення​

На першій сторінці потрібно вибрати драйвер і вказати параметри з'єднання.

Майстер Підключення

Вибір драйвера​

Виберіть драйвер, що відповідає контролеру вашого пристрою. Відображаються тільки драйвери, що підтримують зондування. Зазвичай:

  • GRBL (Serial) — Пристрої GRBL, підключені через USB
  • GRBL (Network) — Пристрої GRBL з WiFi/Ethernet

Параметри з'єднання​

Після вибору драйвера заповніть дані з'єднання (послідовний порт, швидкість, хост тощо). Це ті самі параметри, що й у Загальних налаштуваннях.

Натисніть Next, щоб почати зондування.

Виявлення​

Майстер підключається до пристрою та запитує його прошивку для отримання даних конфігурації. Це включає:

  • Версію прошивки та інформацію про збірку ($I)
  • Усі налаштування прошивки ($$)
  • Ходи осей, швидкості, прискорення та діапазон потужності лазера

Цей крок зазвичай завершується за кілька секунд.

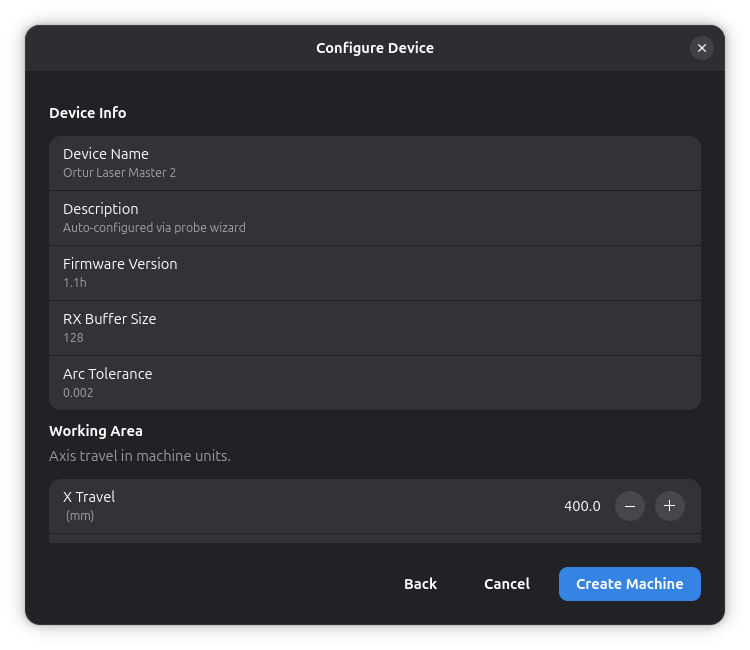

Перевірка​

Після успішного зондування сторінка перевірки показує всі виявлені налаштування. Усе попередньо заповнено, але можна внести зміни перед створенням машини.

Майстер Перевірка

Інформація про пристрій​

Інформація лише для читання, виявлена з прошивки:

  • Назва пристрою — з інформації про збірку прошивки
  • Версія прошивки — напр. 1.1h
  • Розмір RX-буфера — розмір буфера послідовного прийому
  • Допуск дуги — допуск інтерполяції дуг прошивки

Робоча зона​

  • Хід X / Хід Y — максимальний хід осей у машинних одиницях, зчитаний з налаштувань прошивки $130 та $131

Швидкість​

  • Макс. швидкість переміщення — менше значення з $110 та $111
  • Макс. швидкість різання — за замовчуванням дорівнює швидкості переміщення; за потреби змініть

Прискорення​

  • Прискорення — менше значення з $120 та $121, у машинних одиницях на секунду в квадраті

Лазер​

  • Макс. потужність (S-значення) — з налаштування прошивки $30 (макс. шпинделя)

Поведінка​

  • Паркування при запуску — увімкнено, якщо паркування прошивки ($22) увімкнено
  • Одновісне паркування — увімкнено, якщо прошивка скомпільована з прапорцем H

Попередження​

Майстер може показувати попередження про потенційні проблеми, такі як:

  • Лазерний режим не увімкнено ($32=0)
  • Пристрій звітує в дюймах ($13=1)

Створення машини​

Натисніть Create Machine для завершення. Майстер передає налаштований профіль, і звичайний процес створення машини продовжується — відкривається діалог налаштувань машини для подальших змін.

Обмеження​

  • Майстер працює лише з драйверами, що підтримують зондування. Якщо ваш драйвер відсутній у списку, використайте готовий профіль із вибору.
  • Зондування вимагає, щоб пристрій був увімкнений і підключений.
  • Деякі налаштування прошивки можуть бути недоступні для читання на всіх пристроях.
