Assistant de Configuration

L'assistant de configuration détecte automatiquement votre appareil en s'y connectant et en lisant ses paramètres de firmware. Il crée un profil de machine entièrement configuré en quelques secondes, éliminant la configuration manuelle.

Démarrer l'Assistant​

  1. Ouvrez Paramètres → Machines et cliquez sur Add Machine
  2. Dans le sélecteur de profil, cliquez sur Other Device… en bas

L'assistant s'ouvre alors. Il ne nécessite pas de profil d'appareil existant — l'assistant en crée un de zéro en interrogeant le matériel connecté.

Connexion​

La première page vous demande de sélectionner un pilote et de fournir les paramètres de connexion.

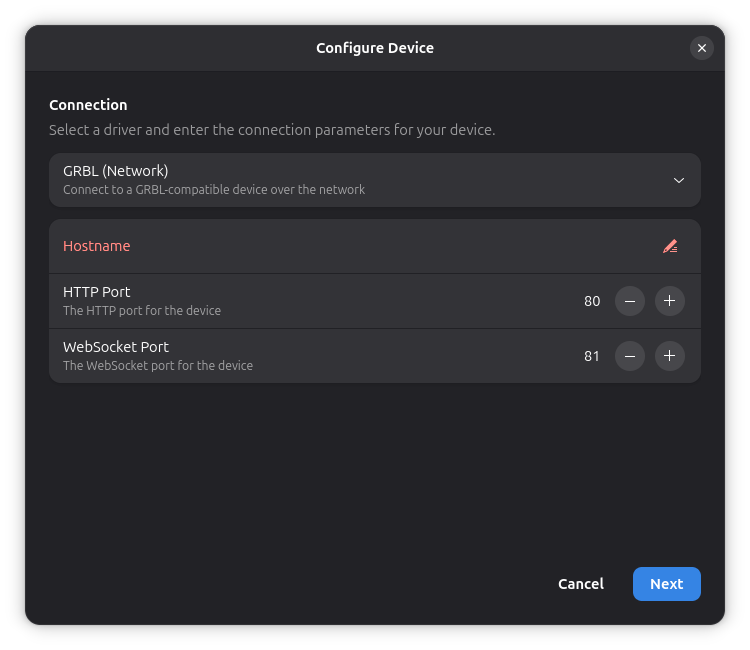

Assistant Connexion

Sélection du Pilote​

Choisissez le pilote correspondant au contrôleur de votre appareil. Seuls les pilotes prenant en charge la détection sont listés. Typiquement :

  • GRBL (Série) — Appareils GRBL connectés via USB
  • GRBL (Réseau) — Appareils GRBL WiFi/Ethernet

Paramètres de Connexion​

Après avoir sélectionné un pilote, remplissez les détails de connexion (port série, débit en bauds, hôte, etc.). Ce sont les mêmes paramètres que dans les Paramètres Généraux.

Cliquez sur Next pour commencer la détection.

Détection​

L'assistant se connecte à l'appareil et interroge son firmware pour obtenir les données de configuration. Cela inclut :

  • La version du firmware et les informations de build ($I)
  • Tous les paramètres du firmware ($$)
  • Les courses des axes, vitesses, accélération et plage de puissance laser

Cette étape se termine généralement en quelques secondes.

Vérification​

Après une détection réussie, la page de vérification affiche tous les paramètres détectés. Tout est pré-rempli mais peut être ajusté avant la création de la machine.

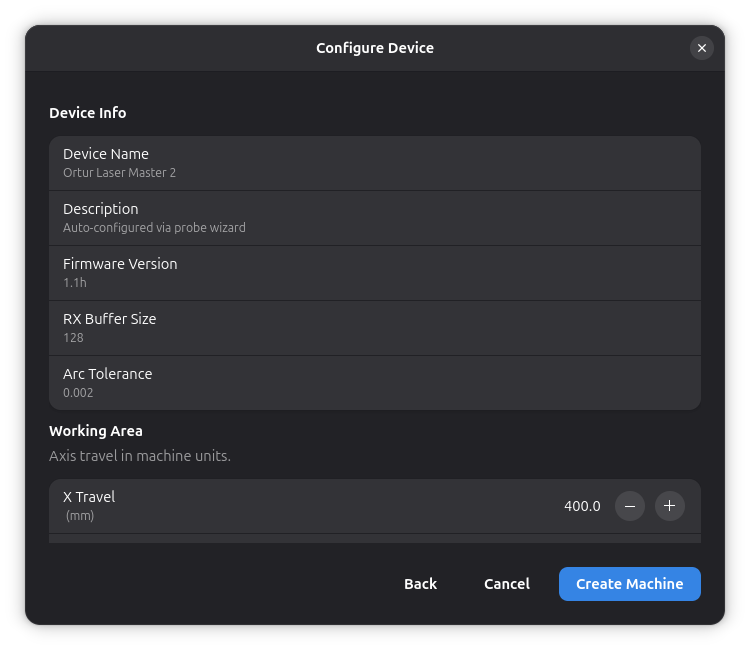

Assistant Vérification

Informations sur l'Appareil​

Informations en lecture seule détectées depuis le firmware :

  • Nom de l'appareil — extrait des informations de build du firmware
  • Version du firmware — par ex. 1.1h
  • Taille du tampon RX — taille du tampon de réception série
  • Tolérance d'arc — tolérance d'interpolation d'arc du firmware

Zone de Travail​

  • Course X / Course Y — course maximale des axes en unités machine, lue depuis les paramètres firmware $130 et $131

Vitesse​

  • Vitesse de déplacement max. — la plus petite valeur entre $110 et $111
  • Vitesse de coupe max. — par défaut identique à la vitesse de déplacement ; ajustez si nécessaire

Accélération​

  • Accélération — la plus petite valeur entre $120 et $121, en unités machine par seconde au carré

Laser​

  • Puissance max. (valeur S) — depuis le paramètre firmware $30 (spindle max)

Comportement​

  • Mise à l'origine au démarrage — activé si le homing du firmware ($22) est activé
  • Mise à l'origine mono-axe — activé si le firmware a été compilé avec le flag H

Avertissements​

L'assistant peut afficher des avertissements sur des problèmes potentiels, comme :

  • Le mode laser n'est pas activé ($32=0)
  • L'appareil rapporte en pouces ($13=1)

Créer la Machine​

Cliquez sur Create Machine pour finaliser. L'assistant émet le profil configuré et le processus normal de création de machine continue — le dialogue de paramètres de machine s'ouvre pour des ajustements supplémentaires.

Limites​

  • L'assistant ne fonctionne qu'avec les pilotes prenant en charge la détection. Si votre pilote n'est pas listé, utilisez un profil prédéfini du sélecteur à la place.
  • La détection nécessite que l'appareil soit allumé et connecté.
  • Certains paramètres du firmware peuvent ne pas être lisibles sur tous les appareils.
