宏和钩子

Rayforge 提供两个强大的自动化功能来自定义您的工作流程：宏和钩子。两者都允许您将自定义 G 代码注入作业中，但它们服务于不同的目的。

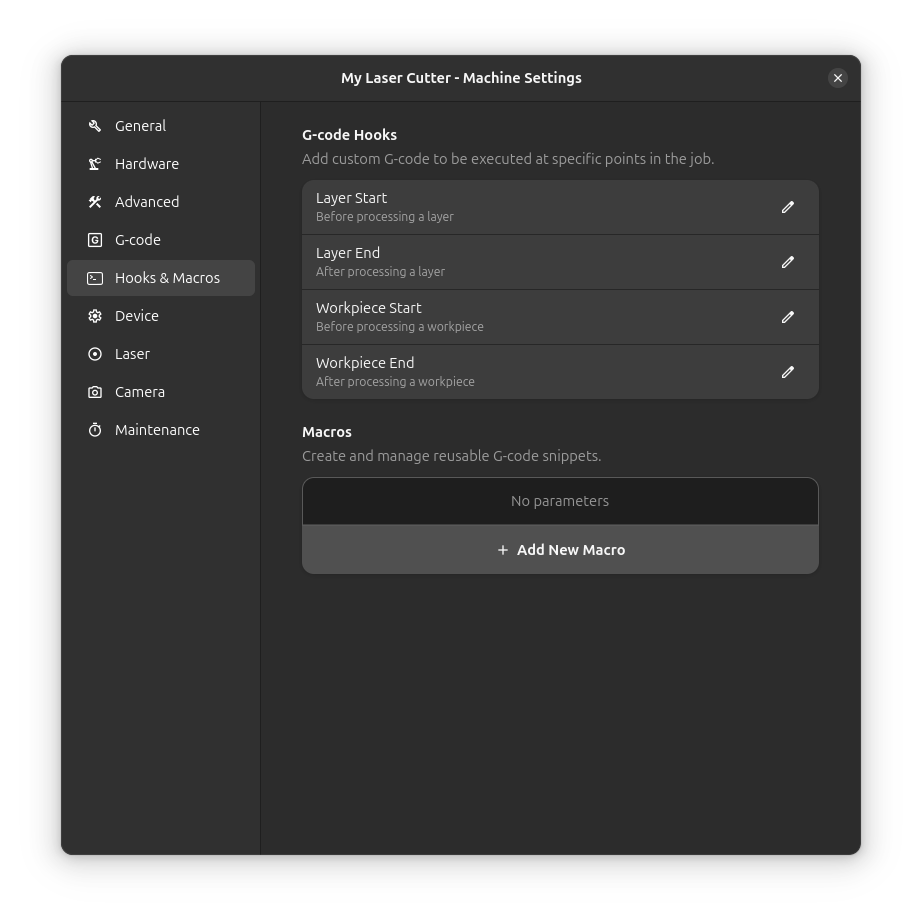

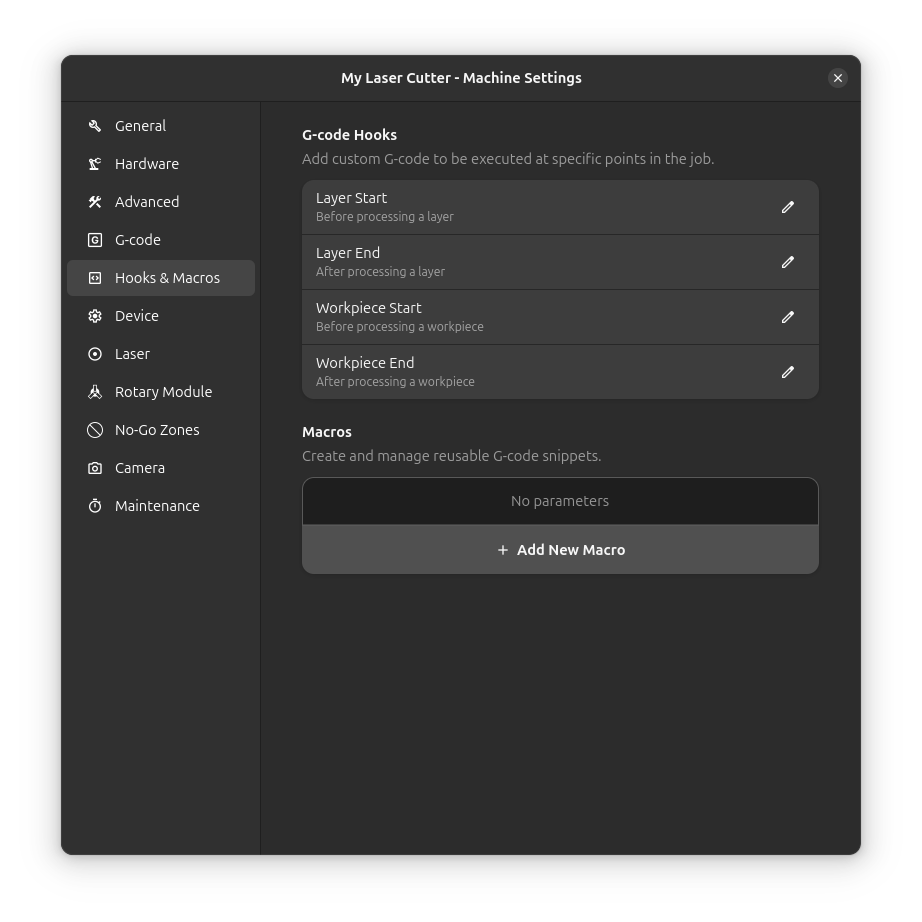

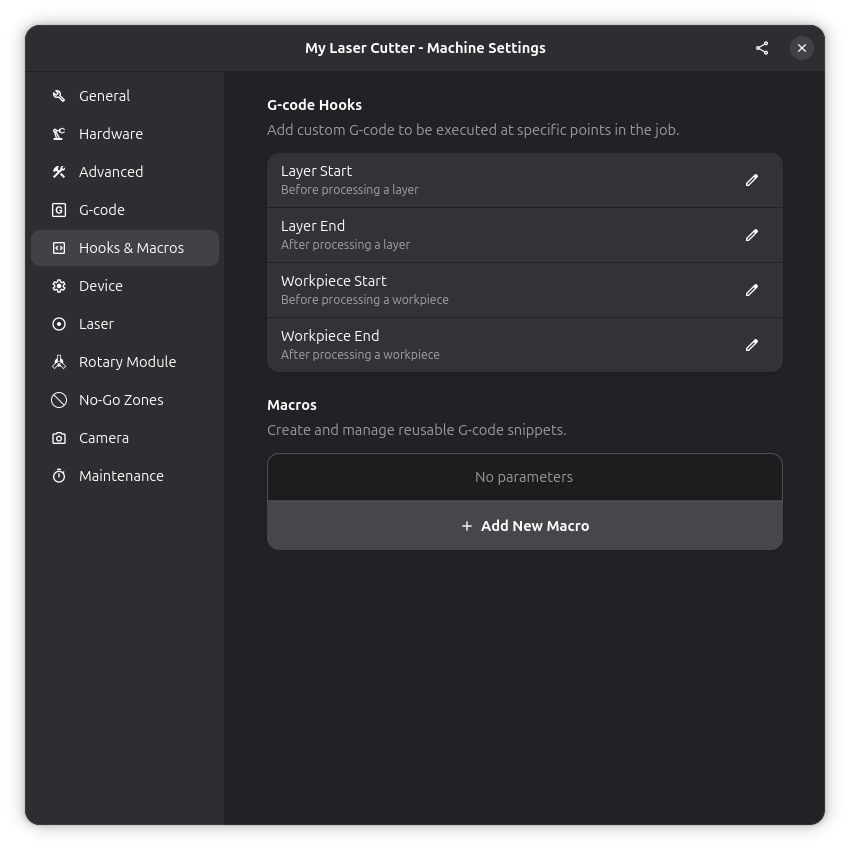

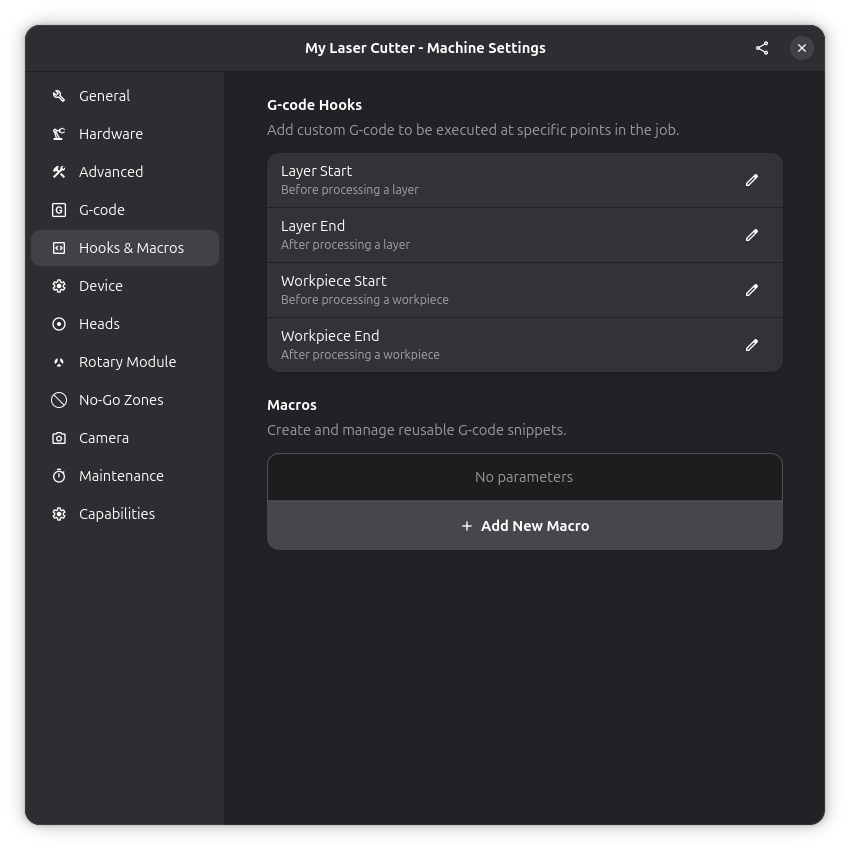

钩子和宏设置

概述​

功能目的触发用例
宏可重用的 G 代码片段手动执行快速命令、测试模式、自定义例程
钩子自动 G 代码注入作业生命周期事件启动序列、图层更改、清理

宏​

宏是命名的、可重用的 G 代码脚本，您可以随时手动执行。

宏的用途​

常见的宏用例：

  • 归零机器 - 快速发送 $H
  • 设置工作偏移 - 存储和调用 G54/G55 位置
  • 空气辅助控制 - 开/关空气辅助
  • 焦点测试 - 运行快速焦点测试模式
  • 自定义工具更换 - 用于多激光设置
  • 紧急例程 - 快速关闭或清除警报
  • 材料探测 - 自动对焦或高度测量

创建宏​

  1. 打开机器设置：

    • 导航到 设置 → 机器 → 宏

  2. 添加新宏：

    • 点击 "+" 按钮
    • 输入描述性名称（例如，"归零机器"、"启用空气辅助"）

  3. 编写 G 代码：

    • 每行是一个单独的 G 代码命令
    • 注释以 ; 或 ( 开头
    • 可以使用变量（参见下面的变量替换）

  4. 保存宏

  5. 执行宏：

    • 从宏列表中，点击宏
    • 或分配键盘快捷键（如果支持）

宏示例​

简单：归零机器​

名称： 归零机器 代码：

$H
; 等待归零完成

用途： 在开始工作之前快速归零机器。

中等：设置工作偏移​

名称： 将 G54 设置为当前位置 代码：

G10 L20 P1 X0 Y0
; 将 G54 工作坐标系原点设置为当前位置

用途： 将当前激光位置标记为作业原点。

高级：焦点测试网格​

名称： 9 点焦点测试 代码：

; 用于找到最佳焦点的 9 点网格
G21  ; 毫米
G90  ; 绝对定位
G0 X10 Y10
M3 S1000
G4 P0.1
M5
G0 X20 Y10
M3 S1000
G4 P0.1
M5
; ...（对其余点重复）

用途： 在床的不同位置快速测试焦点。

宏示例​

钩子是由作业执行期间特定事件触发的自动 G 代码注入。

钩子触发器​

Rayforge 支持这些钩子触发器：

触发器何时运行常见用途
作业开始作业的最开始归零、工作偏移、空气辅助开、预热
作业结束作业的最末尾返回原点、空气辅助关、蜂鸣、冷却
图层开始处理每个图层之前工具更换、功率调整、注释
图层结束处理每个图层之后进度通知、暂停
工件开始处理每个工件之前零件编号、对齐标记
工件结束处理每个工件之后冷却、检查暂停

创建钩子​

  1. 打开机器设置：

    • 导航到 设置 → 机器 → 钩子

  2. 选择触发器：

    • 选择此钩子应运行的事件

  3. 编写 G 代码：

    • 钩子代码在触发点注入
    • 使用变量获取动态值（见下文）

  4. 启用/禁用：

    • 切换钩子开/关而不删除它们

钩子示例​

作业开始：初始化机器​

触发器： 作业开始 代码：

G21         ; 毫米
G90         ; 绝对定位
$H          ; 归零机器
G0 X0 Y0    ; 移动到原点
M3 S0       ; 激光开但功率为 0（某些控制器需要这个）
M8          ; 空气辅助开

目的： 确保机器在每个作业之前处于已知状态。

作业结束：返回原点并蜂鸣​

触发器： 作业结束 代码：

M5          ; 激光关
M9          ; 空气辅助关
G0 X0 Y0    ; 返回原点
M300 S800 P200  ; 蜂鸣（如果支持）

目的： 安全结束作业并发出完成信号。

图层开始：添加注释​

触发器： 图层开始 代码：

; 开始图层：{layer_name}
; 图层索引：{layer_index}

目的： 使 G 代码更易于调试。

工件开始：零件编号​

触发器： 工件开始 代码：

; 零件：{workpiece_name}
; 第 {workpiece_index} 个，共 {total_workpieces} 个

目的： 在多零件作业中跟踪进度。

钩子执行顺序​

对于具有 2 个图层，每个图层有 2 个工件的作业：

[作业开始钩子]
  [图层开始钩子]（图层 1）
    [工件开始钩子]（工件 1）
      ... 工件 1 G 代码 ...
    [工件结束钩子]（工件 1）
    [工件开始钩子]（工件 2）
      ... 工件 2 G 代码 ...
    [工件结束钩子]（工件 2）
  [图层结束钩子]（图层 1）
  [图层开始钩子]（图层 2）
    [工件开始钩子]（工件 3）
      ... 工件 3 G 代码 ...
    [工件结束钩子]（工件 3）
    [工件开始钩子]（工件 4）
      ... 工件 4 G 代码 ...
    [工件结束钩子]（工件 4）
  [图层结束钩子]（图层 2）
[作业结束钩子]

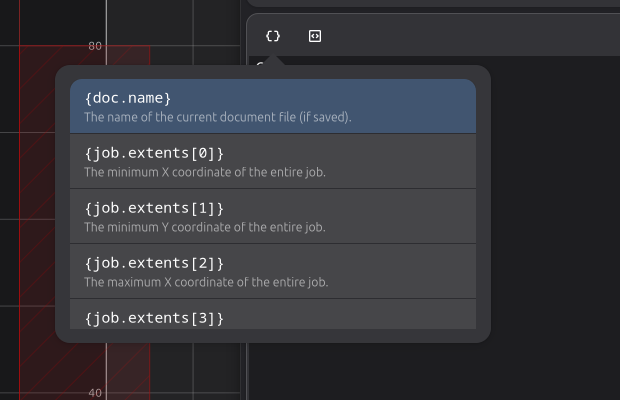

变量替换​

宏和钩子都支持变量替换以注入动态值。

可用变量​

变量使用 {variable_name} 语法，在 G 代码生成期间替换。

作业级变量：

变量描述示例值
{job_name}当前作业/文档的名称"test-job"
{date}当前日期"2025-10-03"
{time}当前时间"14:30:25"

图层级变量：

变量描述示例值
{layer_name}当前图层的名称"切割图层"
{layer_index}当前图层的从零开始的索引0, 1, 2...
{total_layers}作业中的总图层数3

工件级变量：

变量描述示例值
{workpiece_name}工件的名称"圆形 1"
{workpiece_index}当前工件的从零开始的索引0, 1, 2...
{total_workpieces}总工件数5

机器变量：

变量描述示例值
{machine_name}机器配置文件的名称"我的 K40"
{max_speed}最大切割速度（mm/min）1000
{work_width}工作区域宽度（mm）300
{work_height}工作区域高度（mm）200

示例：进度通知​

钩子： 图层开始 代码：

; ========================================
; 第 {layer_index} 层，共 {total_layers} 层：{layer_name}
; 作业：{job_name}
; 时间：{time}
; ========================================

G 代码中的结果：

; ========================================
; 第 0 层，共 3 层：切割图层
; 作业：test-project
; 时间：14:30:25
; ========================================

高级用例​

多工具设置​

对于具有多个激光器或工具的机器：

钩子： 工件开始 代码：

; 为工件 {workpiece_name} 选择工具
T{tool_number}  ; 工具更换命令（如果支持）
G4 P1           ; 等待工具更换

条件暂停​

添加可选的检查暂停：

钩子： 图层结束 代码：

; M0  ; 取消注释以在每个图层后暂停检查

每图层空气辅助​

基于每个图层控制空气辅助：

钩子： 图层开始（用于切割图层） 代码：

M8  ; 空气辅助开

钩子： 图层开始（用于雕刻图层） 代码：

M9  ; 空气辅助关（防止雕刻时灰尘散布）
图层特定钩子

Rayforge 目前不支持每个图层自定义钩子。要实现这一点，请使用条件 G 代码或单独的机器配置文件。

安全注意事项​

生产前测试

始终在模拟模式或激光禁用的情况下测试宏和钩子，然后在真实作业上运行。配置错误的 G 代码可能导致：

  • 机器撞入限位
  • 激光意外发射
  • 损坏材料或设备

安全清单：

  • 宏包括进给率限制（F 参数）
  • 宏检查位置边界
  • 作业开始钩子包括 M5 或激光关闭命令
  • 作业结束钩子关闭激光（M5）和空气辅助（M9）
  • 没有确认的破坏性命令
  • 在模拟或激光禁用的情况下测试
