导入文件

Rayforge 支持导入多种文件格式,包括矢量格式和光栅格式。本页面说明如何导入文件并进行优化以获得最佳效果。

支持的文件格式​

矢量格式​

格式扩展名导入方式适用场景
SVG.svg, .svgz直接矢量或描摹矢量图形、标志、设计
DXF.dxf直接矢量CAD 绘图、技术设计
PDF.pdf直接矢量或描摹包含矢量内容的文档
LightBurn.lbrn, .lbrn2直接矢量LightBurn 项目文件
Ruida.rd直接矢量Ruida 控制器作业文件
Illustrator.ai直接矢量或描摹来自 Illustrator 的标志
EPS.eps, .ps直接矢量或描摹(需要 Ghostscript)标志、印刷稿
HPGL.plt, .hpgl直接矢量绘图仪和刻字机文件

光栅格式​

格式扩展名导入方式适用场景
PNG.png描摹为矢量照片、带透明度的图像
JPEG.jpg, .jpeg描摹为矢量照片、连续色调图像
BMP.bmp描摹为矢量简单图形、截图
GIF.gif描摹为矢量简单图形、动画
TIFF.tif, .tiff描摹为矢量扫描件、印刷稿
WebP.webp描摹为矢量网页图片
光栅图像导入

所有光栅图像都会被描摹以创建可用于激光操作的矢量路径。描摹质量取决于描摹配置。


导入文件​

导入对话框​

Rayforge 提供统一的导入对话框,为所有支持的文件类型提供实时预览和配置选项。对话框允许您:

  • 在添加到文档之前预览导入效果
  • 为光栅图像配置描摹设置
  • 为 SVG 文件选择导入方式(直接矢量或描摹)
  • 调整参数,如阈值、反转和自动阈值

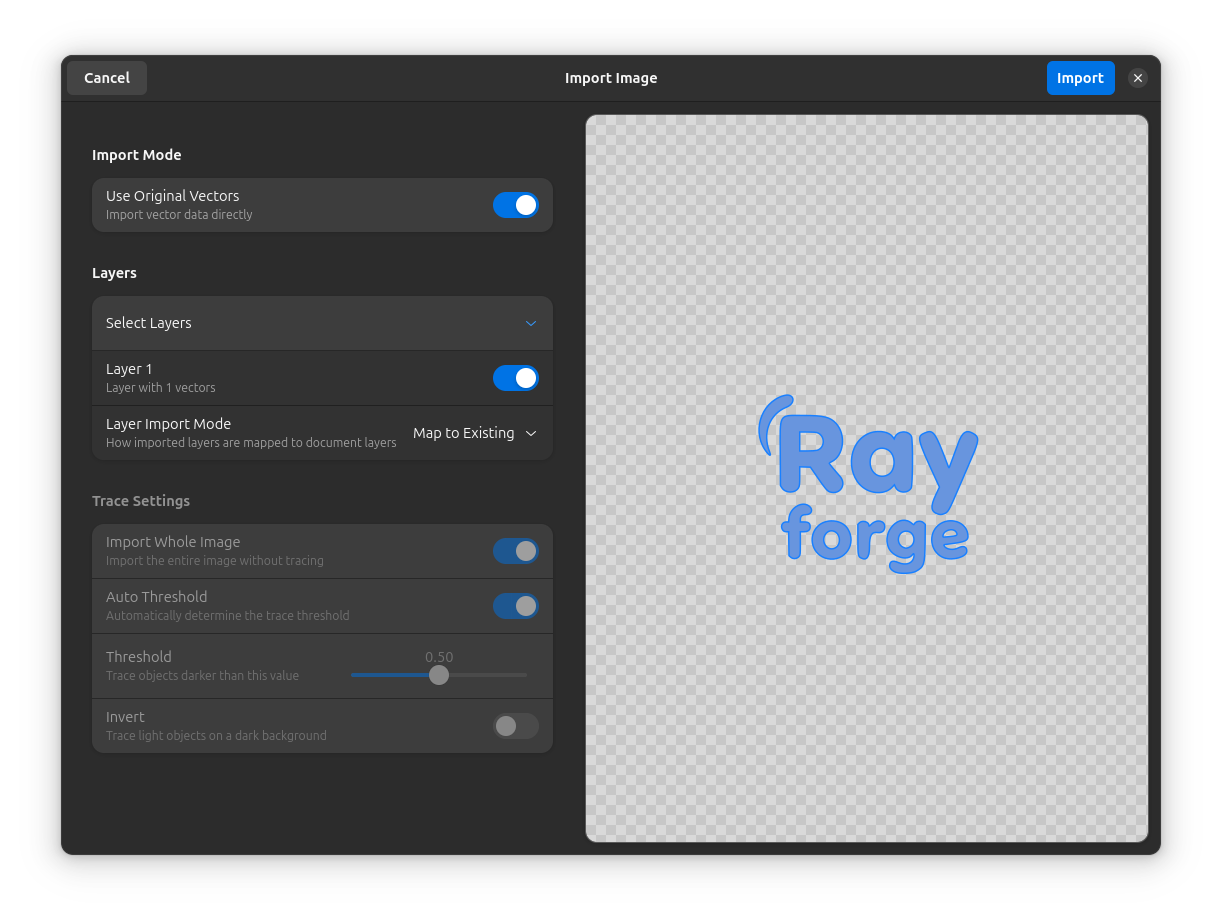

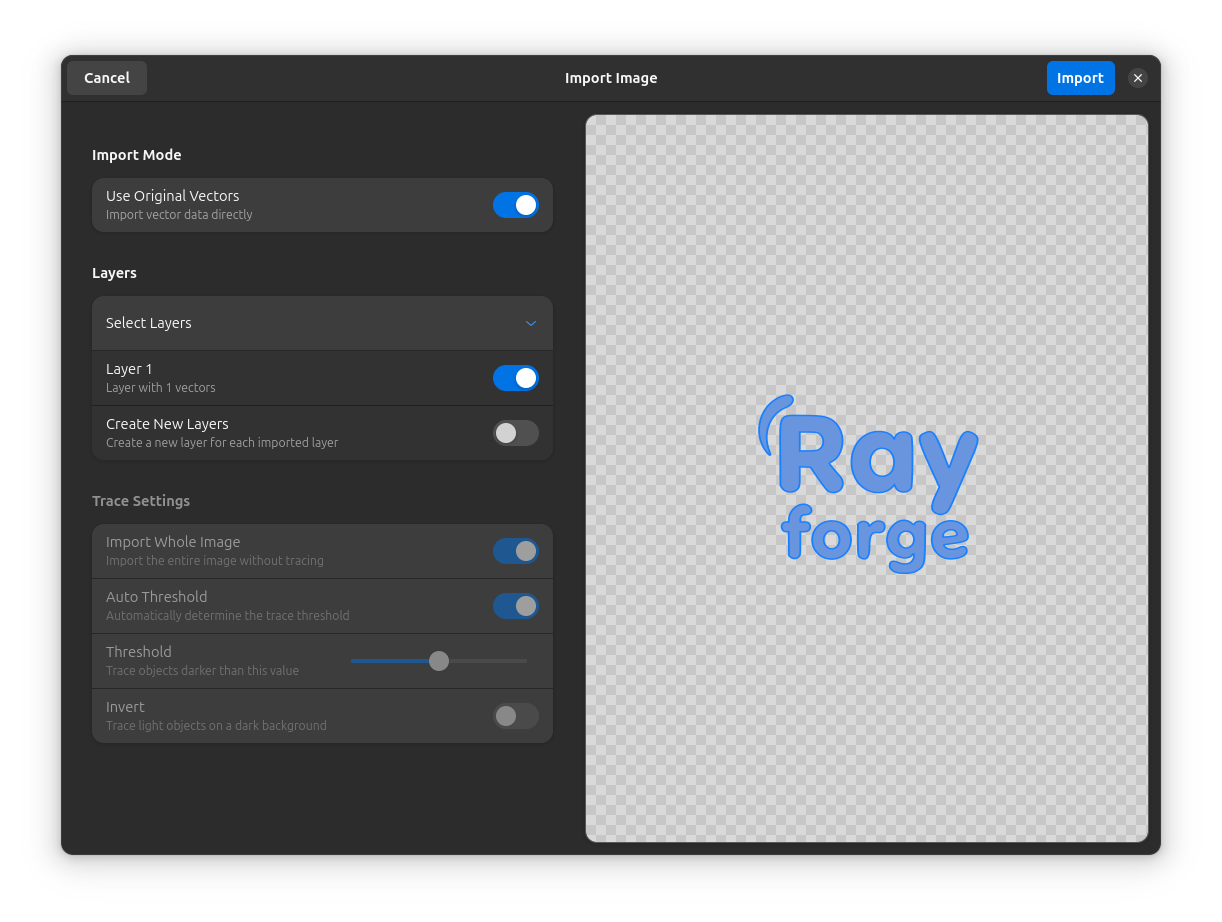

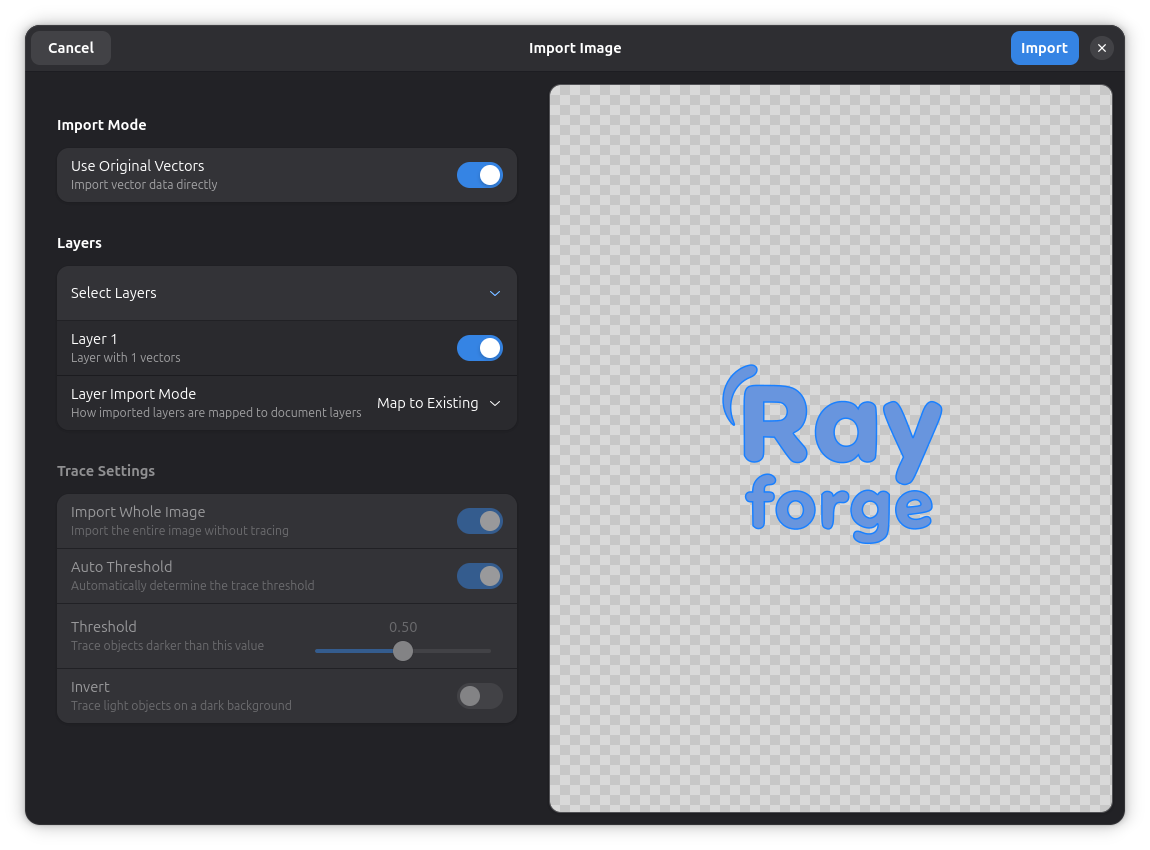

导入对话框

图层导入模式​

当导入包含多个图层的文件(例如具有命名图层的 SVG 或 PDF 文件)时,对话框提供三种处理方式:

  • 映射到现有:将导入的图层匹配到现有文档图层。源文档的第一个图层放入项目的第一个图层,第二个放入第二个,以此类推。这是默认方式,在文档已经设置了图层时效果很好。
  • 新建图层:为每个导入的图层在文档中创建新图层。这使导入内容与现有工作分开。
  • 展平:将所有导入的图层合并为一个图层。当您希望所有内容都在一个图层上时很有用,不论原始结构如何。

方式一:文件菜单​

  1. 导入文件(或 Ctrl+I)
  2. 在文件选择器中选择文件
  3. 在导入对话框中配置导入设置
  4. 在导入之前预览结果
  5. 点击"导入",添加到画布和文档树

方式二:拖放​

  1. 从文件管理器中拖动文件
  2. 放置到 Rayforge 画布上
  3. 在导入对话框中配置导入设置
  4. 在导入之前预览结果
  5. 点击"导入",添加到画布和文档树

方式三:命令行​

# 使用文件打开 Rayforge
rayforge myfile.svg

# 多个文件
rayforge file1.svg file2.dxf

导入时自动缩放​

当导入的文件大于机器的工作区域时,Rayforge 会自动:

  1. 缩小导入的内容以适应机器边界
  2. 在缩放过程中保持宽高比
  3. 将缩放后的内容居中在工作区
  4. 显示通知,可选择撤销缩放

缩放通知以 toast 消息的形式显示:

  • ⚠️ "导入的项目大于工作区域,已自动缩小以适应。"
  • 包含一个**"重置"**按钮,用于撤销自动缩放
  • Toast 消息在关闭或执行重置操作之前保持可见

这确保您的设计始终适应机器的能力范围,同时在需要时可以恢复原始尺寸。

保持导入文件同步​

导入文件时,Rayforge 会保留指向磁盘上该文件的链接。如果文件之后发生了变化——例如在 Inkscape 或您的 CAD 程序中编辑并重新保存后——Rayforge 会提议重新加载导入的内容,以免您的项目保留过时的几何图形。

“导入文件已更改”对话框

此行为由 Settings → General 中的监视导入文件(Watch imported files)选项控制。启用时(默认值),Rayforge 会在项目打开期间检查关联的文件——包括在打开项目之后立即检查——并为磁盘上每个已更改的文件显示一个对话框:

  • 重新加载将导入的内容替换为新版本。受影响工件的位置、大小和设置保持不变,整个重新加载是单个撤销步骤。
  • 忽略保留当前内容。下次该文件更改时会再次询问您。
  • 启用始终重新加载此文件而不询问后,该文件今后将自动重新加载。以这种方式标记的文件会直接重新加载而不再询问。

当多个关联文件同时更改时,对话框会列出它们,并允许您选择要重新加载的文件。

重新加载会调整文档

重新加载会使文档与文件重新保持一致:文件中新增的元素会出现在项目中,已从文件中移除的元素会被 删除,而距新轮廓超过 1 mm 的固定标签会被丢弃。您在 Rayforge 中编辑过的元素保持不变。通知会 概括重新加载所做的更改。

手动重新加载和重新链接​

您也可以随时通过 File → Reload from Disk(从磁盘重新加载)和 File → Relink Source File…(重新链接源文件)手动重新加载或重新链接,也可以通过画布所选内容、图层列表或资产浏览器的右键菜单操作。Reload from Disk 会重新读取所选工件背后的文件。当找不到关联的文件时,Rayforge 会建议改为重新链接。

Relink Source File… 将导入的源指向另一个文件。这在文件被移动或重命名时,或者在另一台计算机上打开项目而关联文件缺失时非常有用。工件会保留其位置和设置,并显示新文件的内容。


SVG 导入​

SVG(可缩放矢量图形)是矢量设计的推荐格式。

自动分配步骤

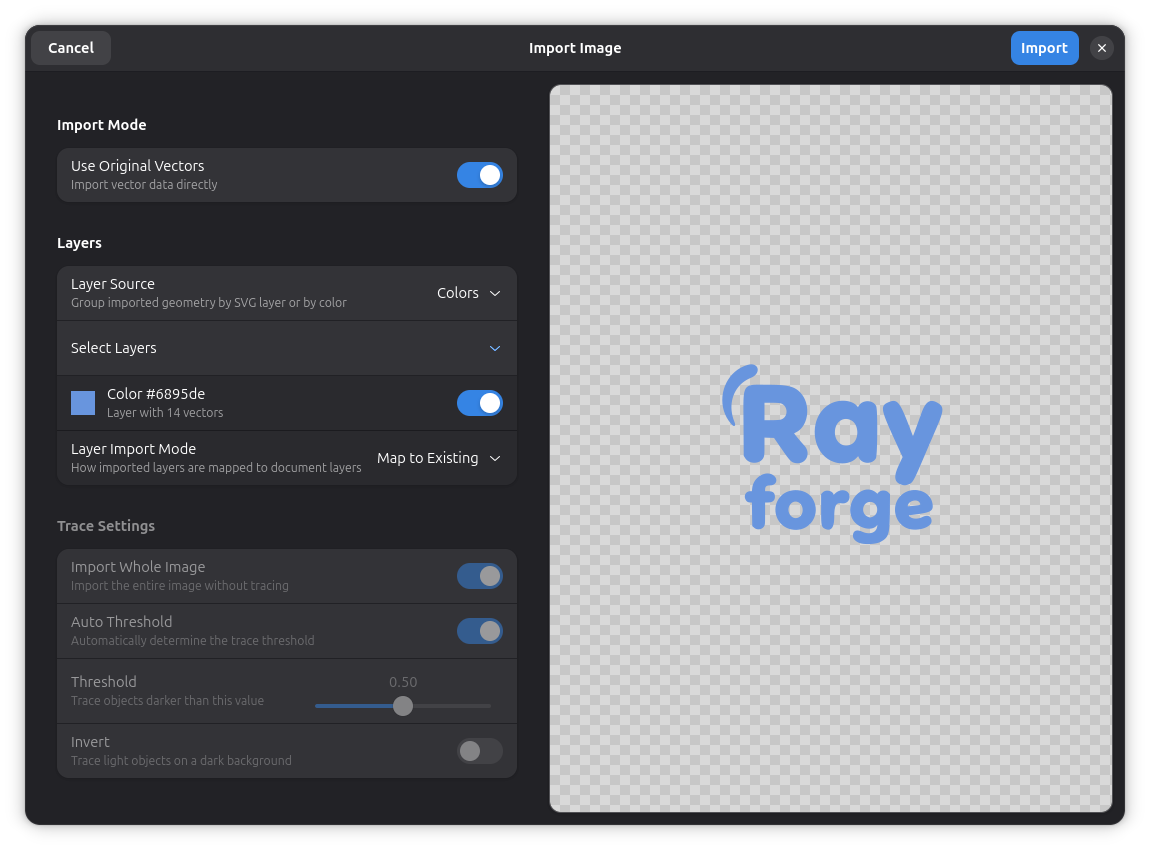

您可以配置颜色规则,根据 SVG 中的颜色自动分配步骤类型(轮廓、雕刻等)。当存在规则时,导入对话框默认按颜色对形状进行分组,以便规则生效。

对话框中的导入选项​

导入 SVG 时,导入对话框提供一个切换开关,可在两种方法之间选择:

1. 使用原始矢量(推荐)​

此选项在导入对话框中默认启用。

工作原理:

  • 解析 SVG 并将路径直接转换为 Rayforge 几何体
  • 高保真保留曲线和形状
  • 保持精确的矢量数据

优点:

  • 最佳质量和精度
  • 路径可编辑
  • 文件体积小

缺点:

  • 不支持某些高级 SVG 功能
  • 复杂的 SVG 可能出现问题

适用于:

  • 来自 Inkscape、Illustrator 的干净矢量设计
  • 简单到中等复杂度
  • 不包含高级 SVG 功能的设计

2. 描摹位图​

关闭"使用原始矢量"即可使用此方法。

工作原理:

  • 首先将 SVG 渲染为光栅图像
  • 对渲染后的图像进行描摹以创建矢量
  • 兼容性更好但精度较低

优点:

  • 可处理复杂的 SVG 功能
  • 稳健的备用方法
  • 支持效果和滤镜

缺点:

  • 光栅化导致质量损失
  • 文件体积更大
  • 精度较低

适用于:

  • 直接导入失败的 SVG
  • 包含效果、滤镜、渐变的 SVG
  • 直接导入产生错误时

图层选择与未分组几何​

使用使用原始矢量时,选择图层列表为每个命名的 SVG 图层(按颜色分组时为每种颜色)显示一个条目。位于任何命名图层之外的形状会作为额外的未分组 图层提供,默认启用,以便像其他图层一样被导入和切割。取消选择某个图层会将其几何从预览和生成的刀具路径中排除。

实时预览​

导入对话框显示 SVG 导入效果的实时预览:

  • 矢量路径以蓝色叠加层显示
  • 在描摹模式下,显示原始图像及描摹后的路径
  • 预览在更改设置时实时更新

SVG 最佳实践​

优化您的 SVG 以获得最佳效果:

  1. 将文本转换为路径:

    • Inkscape:路径 → 对象转换为路径
    • Illustrator:文字 → 创建轮廓
  2. 简化复杂路径:

    • Inkscape:路径 → 简化(Ctrl+L)
    • 删除不必要的节点
  3. 取消嵌套分组:

    • 尽可能展平层级结构
    • 对象 → 取消编组(Ctrl+Shift+G)
  4. 删除隐藏元素:

    • 删除参考线、网格、构造线
    • 移除不可见/透明对象
  5. 保存为纯 SVG:

    • Inkscape:"纯 SVG"或"优化 SVG"
    • 而不是"Inkscape SVG"(包含额外元数据)
  6. 检查文档单位:

    • 适当设置为 mm 或英寸
    • Rayforge 内部使用 mm

可能无法导入的常见 SVG 功能:

  • 渐变(转换为纯色填充或光栅)
  • 滤镜和效果(展平为路径)
  • 遮罩和裁剪路径(展开/展平)
  • 嵌入的光栅图像(单独导出)
  • 文本(先转换为路径)

DXF 导入​

DXF(Drawing Exchange Format)在 CAD 软件中很常见。

DXF 版本​

Rayforge 支持标准 DXF 格式:

  • R12/LT2(推荐)- 最佳兼容性
  • R13、R14 - 良好支持
  • R2000+ - 通常可用,但 R12 更可靠

提示: 导出为 R12/LT2 DXF 可获得最大兼容性。

Z 坐标展平​

一些 CAD 导出器写出的 DXF 文件包含位于不同 Z 高度的几何图形——例如导出的 3D 模型同时带有零件顶面和底面的轮廓。Rayforge 是一款 2D 程序:在带有 Z 轴的机器上,这些 Z 值会变成作业中真实的 Z 轴移动,激光头可能会冲到材料表面以下并发生碰撞。

当 DXF 文件包含多个 Z 高度上的几何图形时,导入对话框因此会提供展平 Z 坐标选项(位于“导入模式”下方)。该选项默认启用,会将所有导入的几何图形投影到 Z=0 平面上。您可以将其关闭以保留原始 Z 高度——此时对话框会警告您刀路将在 Z 方向移动,这只有在您确定文件确实需要时才是安全的(例如需要为每个图形重新创建特定的焦点高度)。

对于平面图形,不会显示该选项;没有需要展平的内容。

DXF 导入提示​

从 CAD 导出之前:

  1. 简化图形:

    • 删除不必要的图层
    • 删除尺寸标注和注释
    • 移除 3D 对象(使用 2D 投影)
  2. 检查单位:

    • 确认图纸单位(mm 还是英寸)
    • Rayforge 默认使用 mm
  3. 展平图层:

    • 考虑仅导出相关图层
    • 隐藏或删除构造图层
  4. 使用适当的精度:

    • 激光精度通常为 0.1 mm
    • 不要过度指定精度

导入之后:

  • 检查比例(DXF 单位可能需要调整)
  • 验证所有路径是否正确导入
  • 删除不需要的构造元素

PDF 导入​

PDF 文件可以包含矢量图形、光栅图像或两者兼有。

直接矢量导入​

导入包含矢量路径的 PDF 时,Rayforge 可以直接导入它们——就像 SVG 或 DXF 文件一样。这为您提供干净、可缩放的几何体,无需担心光栅化导致的质量损失。

如果 PDF 包含图层,Rayforge 会检测并让您选择要导入的图层。每个图层将成为文档中的一个独立工件。这与 SVG 图层导入的工作方式相同:在导入之前在导入对话框中启用或禁用各个图层。

这对于从 Illustrator 或 Inkscape 等设计软件导出的 PDF 特别有用,这些软件中的矢量路径干净且组织良好。

备选方法:渲染并描摹​

对于不包含可用矢量数据的 PDF——扫描文档、嵌入的照片或文本未转换为轮廓的 PDF——Rayforge 可以回退到将 PDF 渲染为图像然后进行描摹。这与光栅图像导入的工作方式相同。

PDF 导入提示​

获得最佳效果:

  1. 使用矢量 PDF:从矢量软件(Illustrator、Inkscape)创建的 PDF 在直接导入时效果最佳。

  2. 检查图层:如果您的 PDF 包含图层,它们将显示在导入对话框中。仅选择您需要的图层。

  3. 对于包含文本的文档:导出为 SVG 并将字体转换为路径以获得最佳质量,或使用渲染并描摹的备选方法。

  4. 使用导入对话框预览:在描摹模式下调整阈值和反转设置。预览会准确显示 PDF 将如何被描摹。


Ruida 导入​

Ruida(.rd)文件是许多激光切割机中 Ruida 控制器使用的专有二进制作业文件。这些文件包含矢量几何体和按图层(颜色)组织的激光设置。

导入之后:

  • 检查比例 - 验证尺寸是否符合预期大小
  • 审查图层 - 确保所有图层正确导入
  • 验证路径 - 确认所有切割路径均已存在

限制​

  • 只读导入 - Ruida 文件只能导入,不能导出
  • 二进制格式 - 不支持直接编辑原始 .rd 文件
  • 专有功能 - 某些高级 Ruida 功能可能无法完全支持

LightBurn 导入​

LightBurn(.lbrn / .lbrn2)文件是 LightBurn 激光切割软件使用的专有项目文件。它们存储按颜色编码图层组织的矢量几何图形以及可配置的激光设置。

导入后:

  • 检查图层 — LightBurn 图层将映射到文档中具有对应名称的图层
  • 检查激光设置 — LightBurn 图层中的功率、速度和遍数设置将保留
  • 验证路径 — 确认所有切割路径都存在且位置正确

限制​

  • 只读导入 — LightBurn 文件只能导入,不能导出
  • 二进制格式 — 不支持直接编辑原始 .lbrn 文件
  • 专有功能 — 某些高级 LightBurn 功能可能无法完全支持

Illustrator 和 EPS 导入​

启用 PDF 兼容保存的 Illustrator 文件(Illustrator 9 起的默认设置)的导入方式与 PDF 文件完全相同,图层选择和描摹选项也相同。

EPS、PostScript 和较旧的 Illustrator 文件会先用 Ghostscript 转换为 PDF。如果导入对话框提示缺少 Ghostscript,请安装它。如果无法安装,请在制作该设计的软件中将其导出为 PDF 或 SVG。


光栅图像导入(PNG、JPG、BMP、GIF、TIFF、WebP)​

光栅图像通过导入对话框被描摹为矢量路径。

对话框中的描摹过程​

工作原理:

  1. 图像加载到导入对话框中
  2. 实时预览显示描摹结果
  3. 描摹设置可实时调整
  4. 从描摹边缘创建矢量路径
  5. 导入时将路径添加到文档作为工件

对话框中的描摹配置​

导入对话框提供以下可调参数:

参数描述效果
自动阈值自动检测启用时,自动找到最佳阈值
阈值黑白分界点较低 = 更多细节,较高 = 更简单
反转反转颜色在深色背景上描摹浅色对象

默认设置适用于大多数图像。对话框显示实时预览,在调整这些参数时实时更新,让您在导入之前微调描摹效果。

准备图像以进行描摹​

为获得最佳效果:

  1. 高对比度:

    • 在图像编辑器中调整亮度/对比度
    • 前景和背景之间有清晰的区分
  2. 干净的背景:

    • 去除噪点和瑕疵
    • 纯白或透明背景
  3. 适当的分辨率:

    • 照片使用 300-500 DPI
    • 过高 = 描摹缓慢,过低 = 质量差
  4. 裁剪至内容:

    • 移除不必要的边框
    • 聚焦于要雕刻/切割的区域
  5. 转换为黑白:

    • 切割:纯黑白
    • 雕刻:灰度也可以

图像编辑工具:

  • GIMP(免费)
  • Photoshop
  • Krita(免费)
  • Paint.NET(免费,Windows)

描摹质量​

适合描摹的图像:

  • 边缘清晰的标志
  • 高对比度图像
  • 线条画和绘图
  • 文本(不过矢量格式更好)

不适合描摹的图像:

  • 低分辨率图像
  • 边缘柔和的照片
  • 带有渐变的图像
  • 非常详细或复杂的照片
