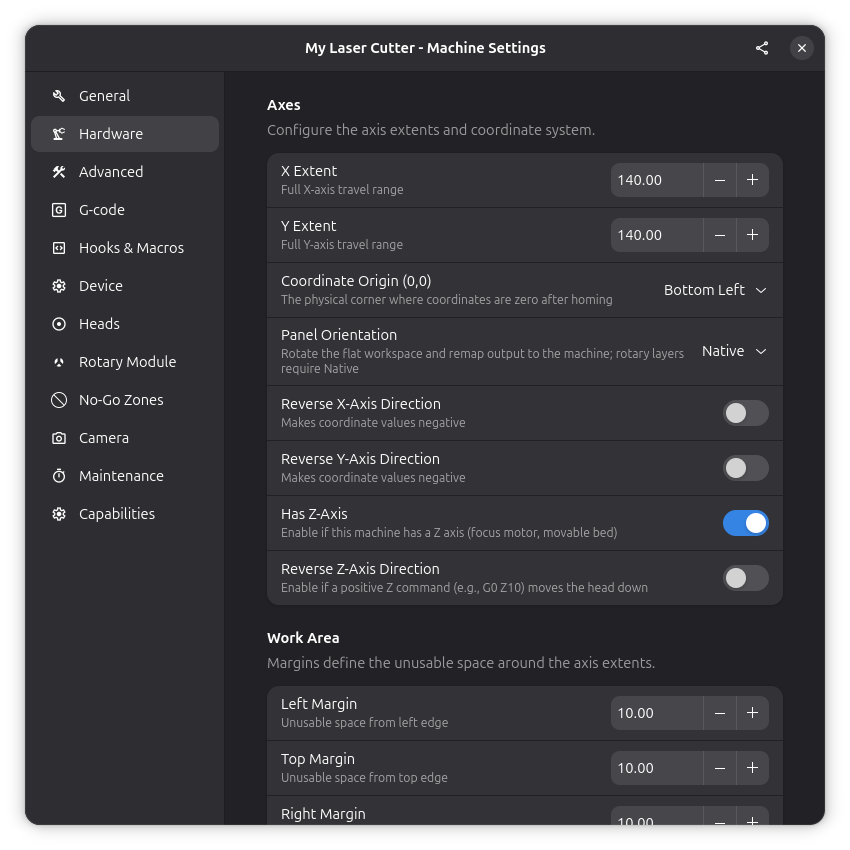

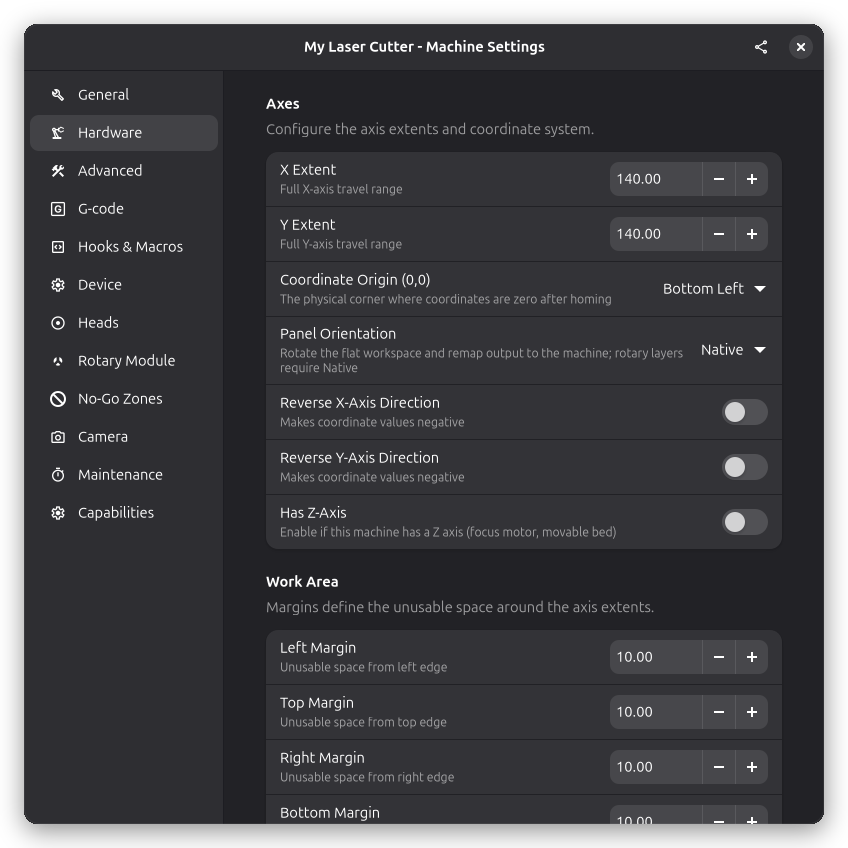

硬件设置
机器设置中的硬件页面配置机器的物理尺寸、坐标系统和移动限制。
轴
配置机器的轴范围和坐标系统。
X/Y 范围
每个轴在机器单位中的完整行程范围。
- 测量实际切割区域，而不是机器外部
- 考虑任何障碍物或限制
- 例如：典型的 K40 激光为 400
坐标原点
选择机器坐标原点 (0,0) 的位置。这决定了坐标的解释方式。
- 左下角：GRBL 设备最常见。X 向右增加，Y 向上增加。
- 左上角：某些 CNC 风格的机器常见。X 向右增加，Y 向下增加。
- 右上角：X 向左增加，Y 向下增加。
- 右下角：X 向左增加，Y 向上增加。
查找原点
- 使用归零按钮归零机器
- 观察激光头移动到的位置
- 该位置就是您的 (0,0) 原点
信息
坐标原点设置影响 G 代码的生成方式。确保它与您的固件归零配置匹配。
轴方向
如需要，反转任何轴的方向：
- 反转 X 轴方向：使 X 坐标值为负
- 反转 Y 轴方向：使 Y 坐标值为负
- 反转 Z 轴方向：如果正 Z 命令（例如 G0 Z10）使头向下移动，则启用
Z 轴
并非所有激光器都有 Z 轴 — 许多简单的 2 轴二极管机器没有。使用这些设置 告诉 Rayforge 您的机器是否可以沿 Z 移动：
- 有 Z 轴：如果这台机器有 Z 轴（对焦电机、可移动床台或可以垂直移动的 龙门架），则启用。禁用时，Z 轴被视为不存在：不生成 Z 移动，3D 画布将 内容分层放置在雕刻平面上，而不是显示沿 Z 移动的激光头。
- 反转 Z 轴方向：仅在启用有 Z 轴时显示。如果正 Z 命令（例如 G0 Z10）使头向下移动，则启用。
面板方向
面板方向旋转平面工作区在屏幕上的呈现方式，并将输出重新映射回机器。 当物理纵向工作台更容易以横向方式编辑时，这很有用。
- 原生：工作区按机器的实际方向显示
- 向左旋转：工作区逆时针旋转 90 度
- 向右旋转：工作区顺时针旋转 90 度
旋转层需要原生方向。
工作区域
边距定义轴范围边缘周围不可使用的空间。当您的机器有激光无法到达的区域（例如，由于激光头组件、电缆链或其他障碍物）时，这很有用。
- 左/上/右/下边距：从每个边缘开始的不可使用空间（机器单位）
设置边距后，工作区域（可用空间）计算为轴范围减去边距。
软限位
可配置的点动机器头的安全边界。启用后，点动控制将阻止超出这些限制的移动。
- 启用自定义软限位：切换以使用自定义限制而不是工作表面边界
- X/Y 最小值：每个轴的最小坐标
- X/Y 最大值：每个轴的最大坐标
软限位自动限制在轴范围内（0 到范围值）。
提示
使用软限位保护工作表面上永远不应到达的区域，例如有夹具或敏感设备的区域。
