Налаштування G-code

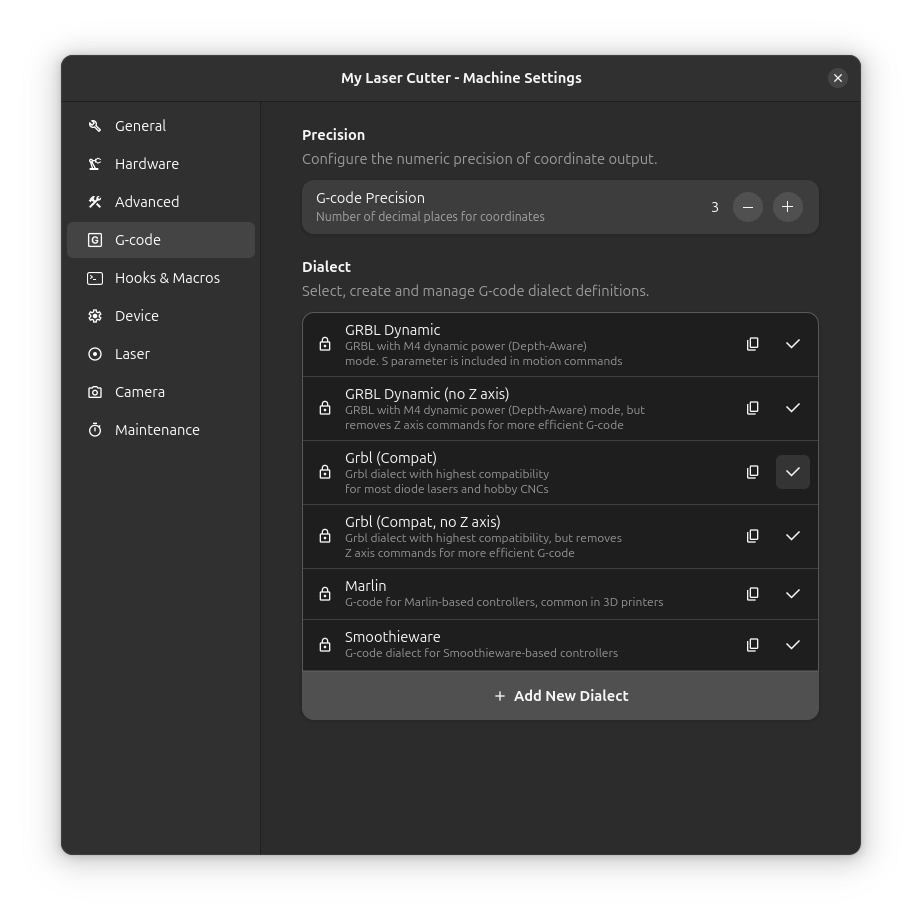

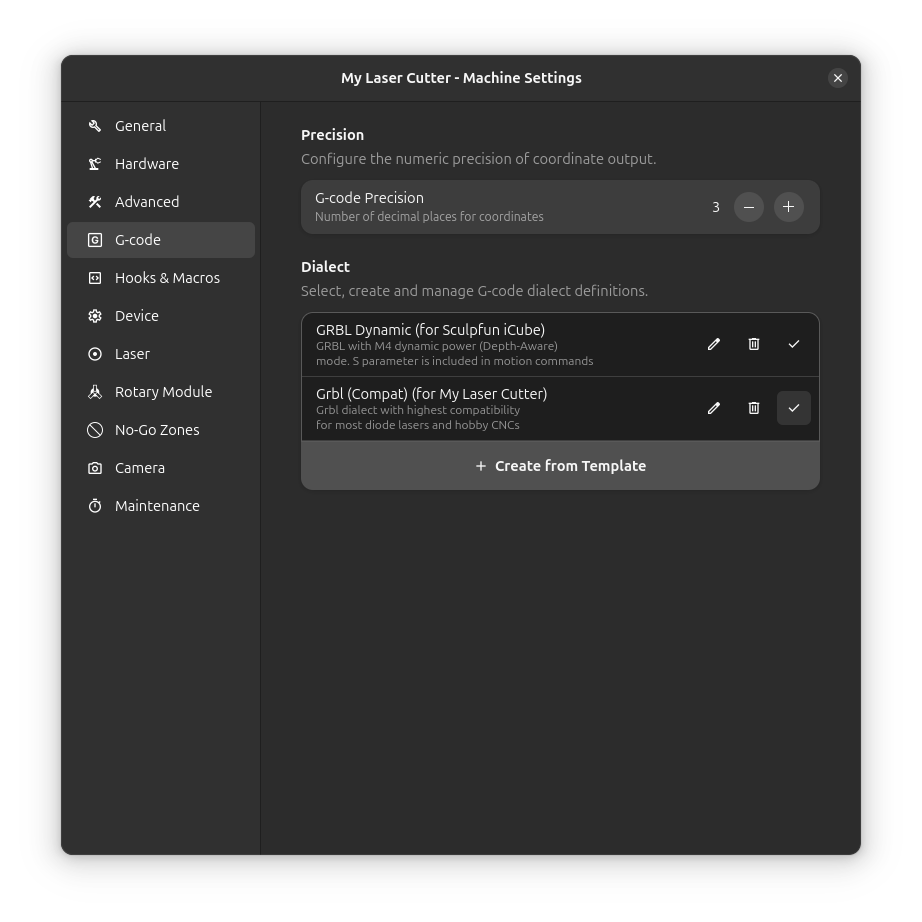

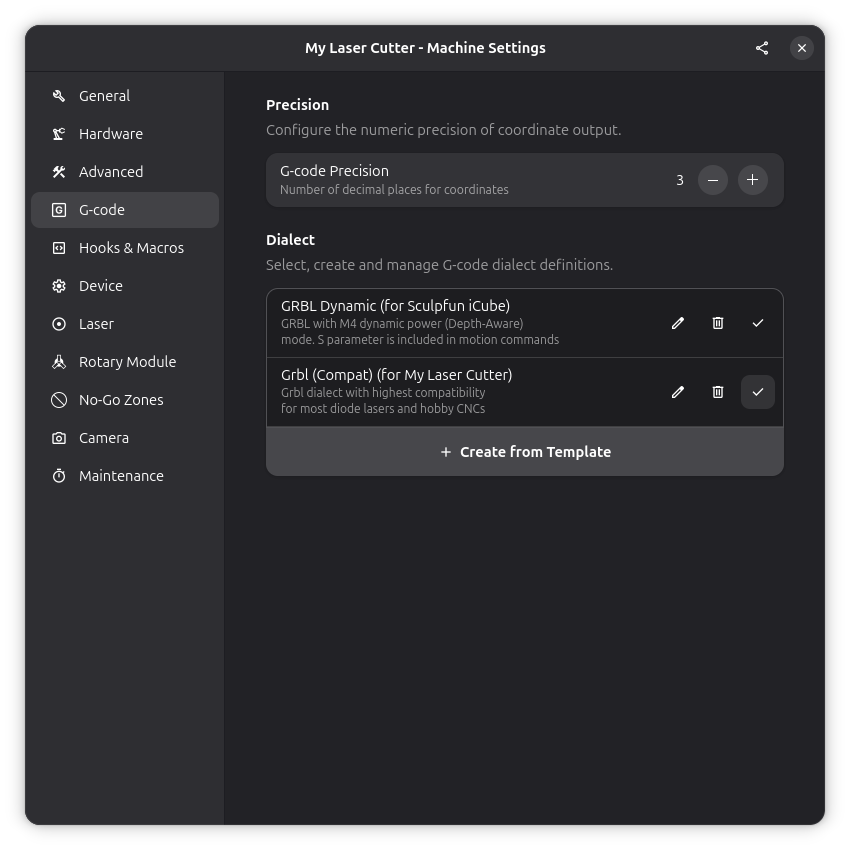

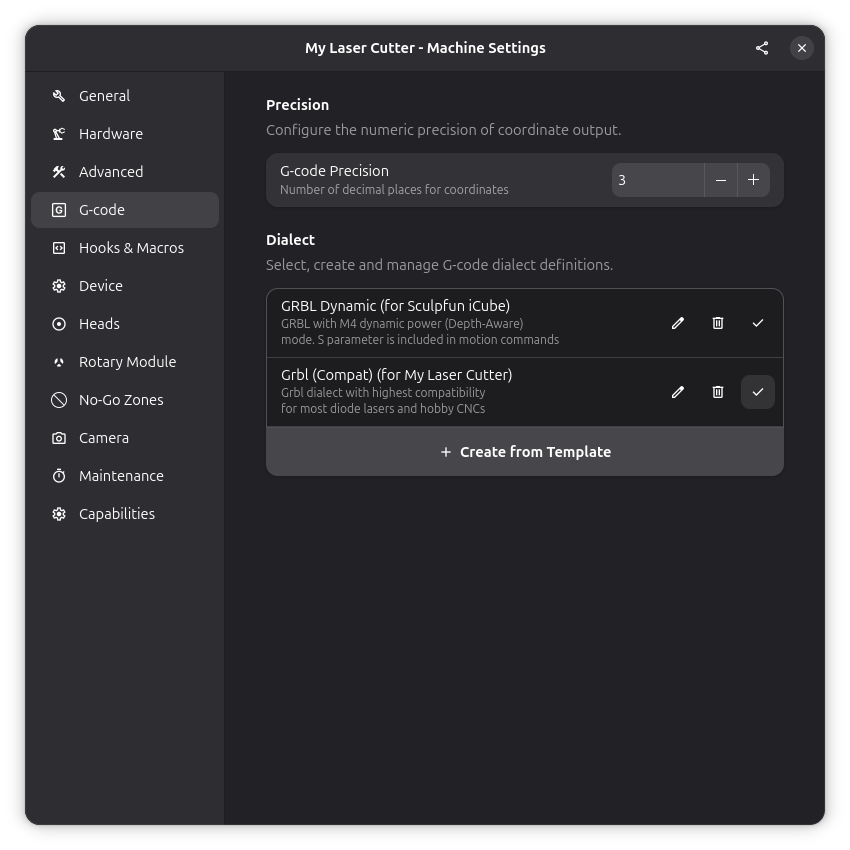

Сторінка "G-code" у налаштуваннях машини налаштовує, як Rayforge генерує G-code для вашої машини.

:::інформація Ця сторінка відображається лише для машин, які використовують драйвери на основі G-code (напр. GRBL, Smoothieware, Marlin). Якщо ваша машина використовує драйвер не на основі G-code (напр. Ruida), ця сторінка налаштувань повністю прихована. :::
Діалект G-code
Виберіть діалект G-code, який відповідає прошивці вашого контролера. Різні контролери використовують трохи різні команди та формати.
Доступні діалекти
- Grbl (Compat): Стандартний діалект GRBL для хобі-лазерних різаків. Використовує M3/M5 для керування лазером.
- Grbl (Compat, no Z axis): Те саме, що Grbl (Compat), але без команд осі Z. Для машин лише 2D.
- GRBL Dynamic: Використовує динамічний режим потужності лазера GRBL для гравіювання зі змінною потужністю.
- GRBL Dynamic (no Z axis): Динамічний режим без команд осі Z.
- LinuxCNC: Для контролерів LinuxCNC. Підтримує нативні кубічні криві Безьє (G5).
- Smoothieware: Для Smoothieboard та подібних контролерів.
- Marlin: Для контролерів на базі Marlin.
:::інформація Діалект впливає на те, як потужність лазера, переміщення та інші команди формуються у вихідному G-code. :::
Очищення невикористовуваних діалектів
Кнопка-мітла в заголовку списку діалектів видаляє всі кастомні діалекти, які не використовує жодна машина. Діалог підтвердження показує список діалектів перед їх видаленням.
Преамбула та постскрипт діалекту
Кожен діалект включає настроювані преамбулу та постскрипт G-code, які виконуються на початку та в кінці робіт.
Преамбула
Команди G-code, що виконуються на початку кожного завдання, перед будь-якими операціями різання. Типові використання включають встановлення одиниць (G21 для мм), режим позиціонування (G90 для абсолютного) та ініціалізацію стану машини.
Постскрипт
Команди G-code, що виконуються в кінці кожного завдання, після всіх операцій різання. Типові використання включають вимкнення лазера (M5), повернення до початку (G0 X0 Y0) та паркування головки.
Дивіться також
- Основи G-code - Розуміння G-code
- Діалекти G-code - Детальні відмінності діалектів
- Хуки та макроси - Точки вставки власного G-code
