Зони обмеження

Зони обмеження визначають заборонені області на робочій поверхні, куди лазер не повинен заходити. Перед запуском або експортом завдання Rayforge перевіряє, чи не заходять траєкторії у ввімкнену зону обмеження, і попереджає вас, якщо виявлено зіткнення.

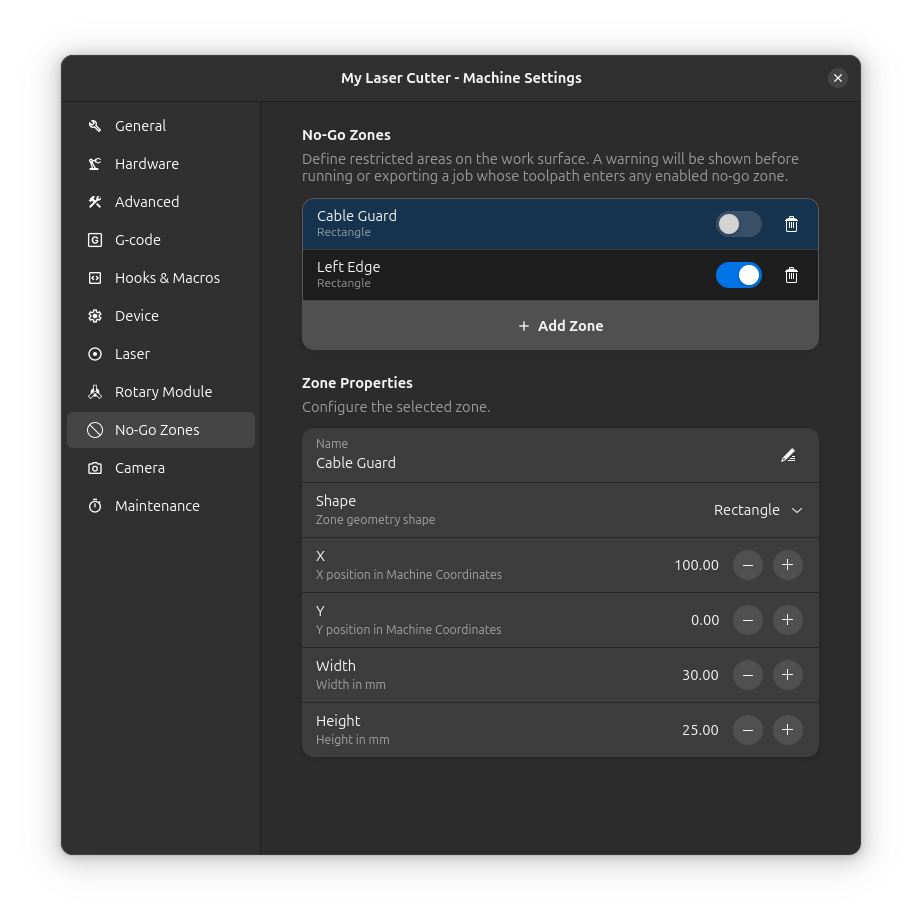

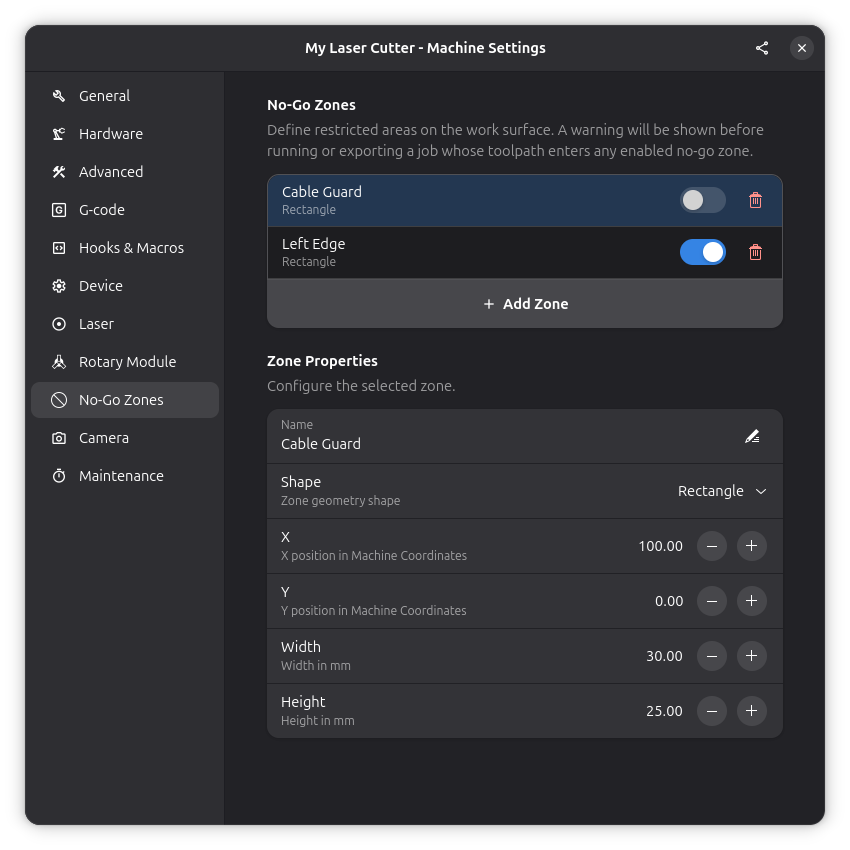

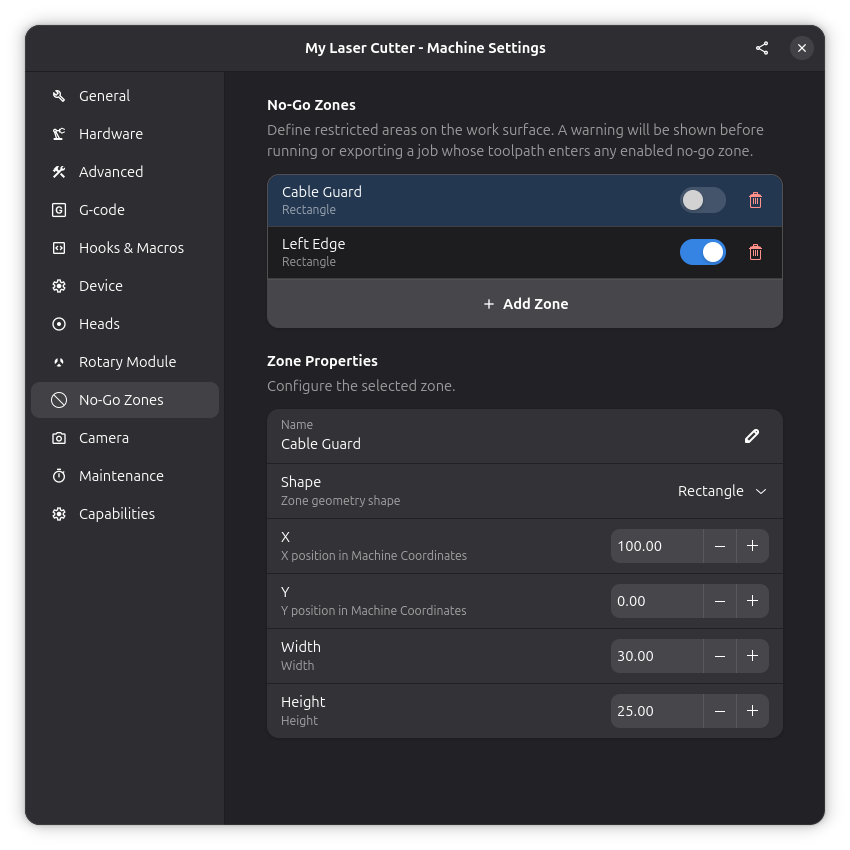

Зони обмеження

Додавання зони обмеження​

Відкрийте Налаштування → Машина та перейдіть на сторінку Зони обмеження. Натисніть кнопку додавання, щоб створити нову зону, потім виберіть її форму та позицію.

Кожна зона має наступні налаштування:

  • Назва: Описова мітка для зони
  • Увімкнено: Перемкнути зону увімк/вимк без її видалення
  • Форма: Прямокутник, Коробка або Циліндр
  • Позиція (X, Y, Z): Де зона розміщена на робочій поверхні
  • Розміри: Ширина, висота та глибина (або радіус для циліндрів)

Попередження про зіткнення​

При запуску або експорті завдання Rayforge перевіряє всі траєкторії проти увімкнених зон обмеження. Якщо траєкторія проходить через зону, з'являється діалогове вікно з попередженням та можливістю скасувати або продовжити на власний ризик.

Видимість​

Зони обмеження відображаються як на 2D, так і на 3D полотні як напівпрозорі накладання. Використовуйте кнопку перемикання зон обмеження в накладанні полотна, щоб показати або приховати їх. Налаштування видимості зберігається між сесіями.
