Modo Projetor

O Modo Projetor exibe sua área de corte em uma janela separada, projetada para ser mostrada em um projetor externo ou monitor secundário. Isso permite ver exatamente onde o laser vai cortar, projetando as trajetórias diretamente sobre o material, facilitando o alinhamento.

A janela do projetor mostra seus workpieces renderizados em verde brilhante sobre um fundo preto. Ela exibe o quadro de extensão dos eixos da máquina e a origem de trabalho para que você possa ver toda a área de corte e onde está o ponto de origem. A visualização é atualizada em tempo real conforme você move ou modifica workpieces na tela principal.

Abrindo a janela do projetor​

Abra a janela do projetor em Visualizar - Mostrar diálogo do projetor. A janela abre como uma janela separada e independente que você pode arrastar para qualquer tela conectada ao seu sistema.

Um interruptor controla a janela do projetor — o mesmo item de menu a fecha, e pressionar Escape enquanto a janela do projetor está em foco também a fecha.

Modo tela cheia​

Clique no botão Tela cheia na barra de título da janela do projetor para entrar no modo tela cheia. Isso oculta as decorações da janela e preenche toda a tela. Clique em Sair da tela cheia (o mesmo botão) para retornar ao modo de janela.

A tela cheia é o modo pretendido ao projetar sobre o material, pois remove o contorno de janela distrativo e utiliza toda a superfície da tela.

Opacidade​

O botão de opacidade na barra de título alterna entre quatro níveis: 100%, 80%, 60% e 40%. Reduzir a opacidade torna a janela do projetor semitransparente, o que pode ser útil em um monitor de mesa para ver as janelas atrás dela. Cada clique avança para o próximo nível de opacidade e retorna ao início.

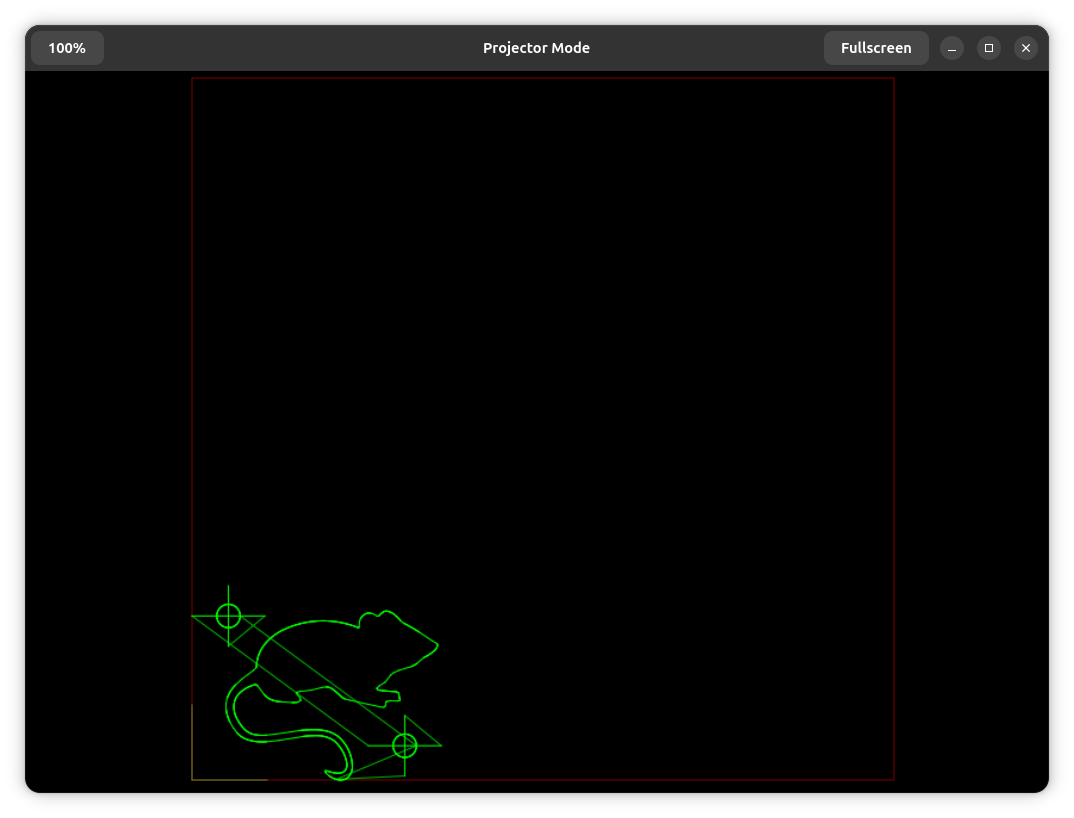

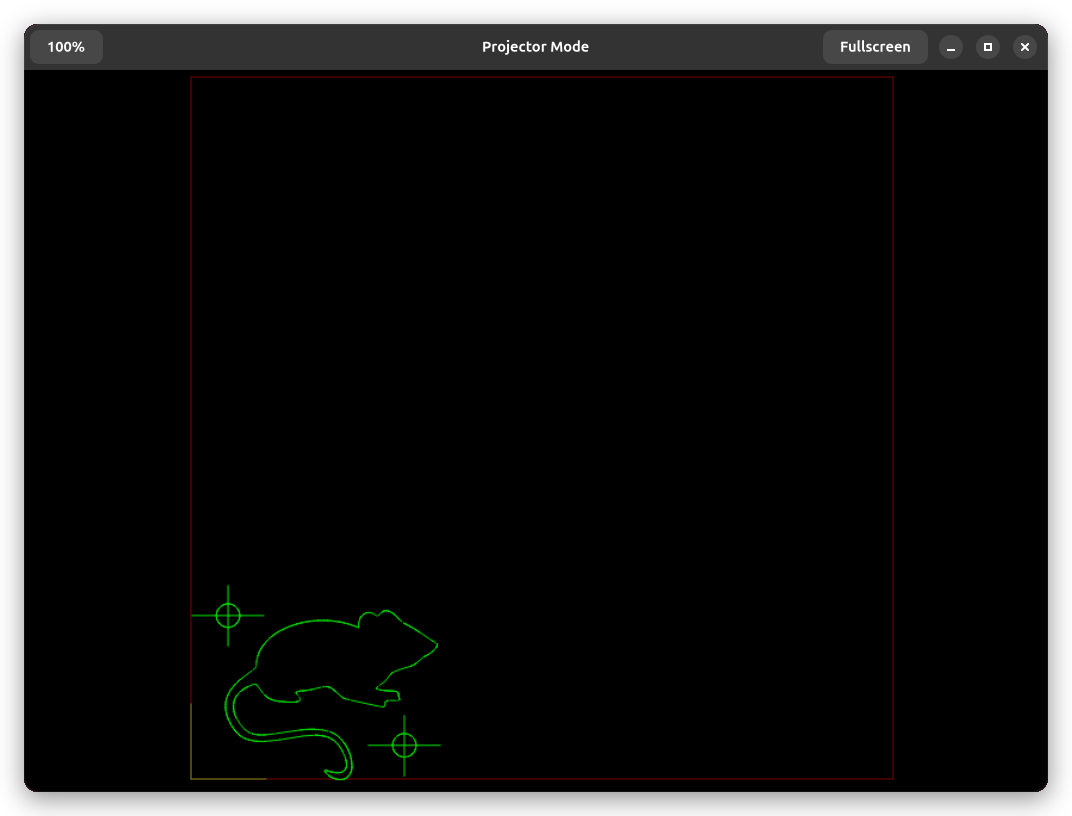

Modo Projetor

O que o projetor mostra​

A exibição do projetor renderiza uma visualização simplificada do seu documento. Os workpieces aparecem como contornos verde brilhantes mostrando as trajetórias calculadas — os mesmos caminhos que serão enviados ao laser. As imagens base dos seus workpieces não são exibidas, mantendo a exibição focada nas trajetórias de corte.

O quadro de extensão da máquina aparece como uma borda representando toda a área de deslocamento dos eixos da sua máquina. A mira da origem de trabalho mostra onde a origem do sistema de coordenadas está localizada dentro dessa área. Ambos são atualizados automaticamente se você alterar o deslocamento do sistema de coordenadas de trabalho na sua máquina.
