Режим проектора

Режим проектора відображає вашу область різання в окремому вікні, призначеному для показу на зовнішньому проекторі або вторинному моніторі. Це дозволяє побачити, де саме буде різати лазер, проектуючи траєкторії безпосередньо на ваш матеріал, що спрощує вирівнювання.

Вікно проектора показує ваші workpieces, відображені яскраво-зеленим кольором на чорному фоні. Воно відображає рамку меж осей машини та робочий початок, щоб ви могли бачити всю область різання та розташування точки початку. Вид оновлюється в реальному часі, коли ви переміщуєте або змінюєте workpieces на головному полотні.

Відкриття вікна проектора​

Відкрийте вікно проектора через Вигляд - Показати діалог проектора. Вікно відкривається як окреме, незалежне вікно, яке ви можете перетягнути на будь- який підключений до системи дисплей.

Перемикач керує вікном проектора — той самий пункт меню закриває його, а натискання Escape, коли вікно проектора у фокусі, також закриває його.

Повноекранний режим​

Натисніть кнопку Повноекранний режим у рядку заголовка вікна проектора, щоб увійти в повноекранний режим. Це приховує декорації вікна та заповнює весь дисплей. Натисніть Вийти з повноекранного режиму (та сама кнопка), щоб повернутися до віконного режиму.

Повноекранний режим є передбаченим при проектуванні на матеріал, оскільки він усуває відволікальні елементи вікна та використовує всю поверхню дисплея.

Непрозорість​

Кнопка непрозорості в рядку заголовка перемикає чотири рівні: 100%, 80%, 60% та 40%. Зменшення непрозорості робить вікно проектора напівпрозорим, що може бути корисним на настільному моніторі для перегляду вікон позаду нього. Кожен натискання переходить до наступного рівня непрозорості та повертається на початок.

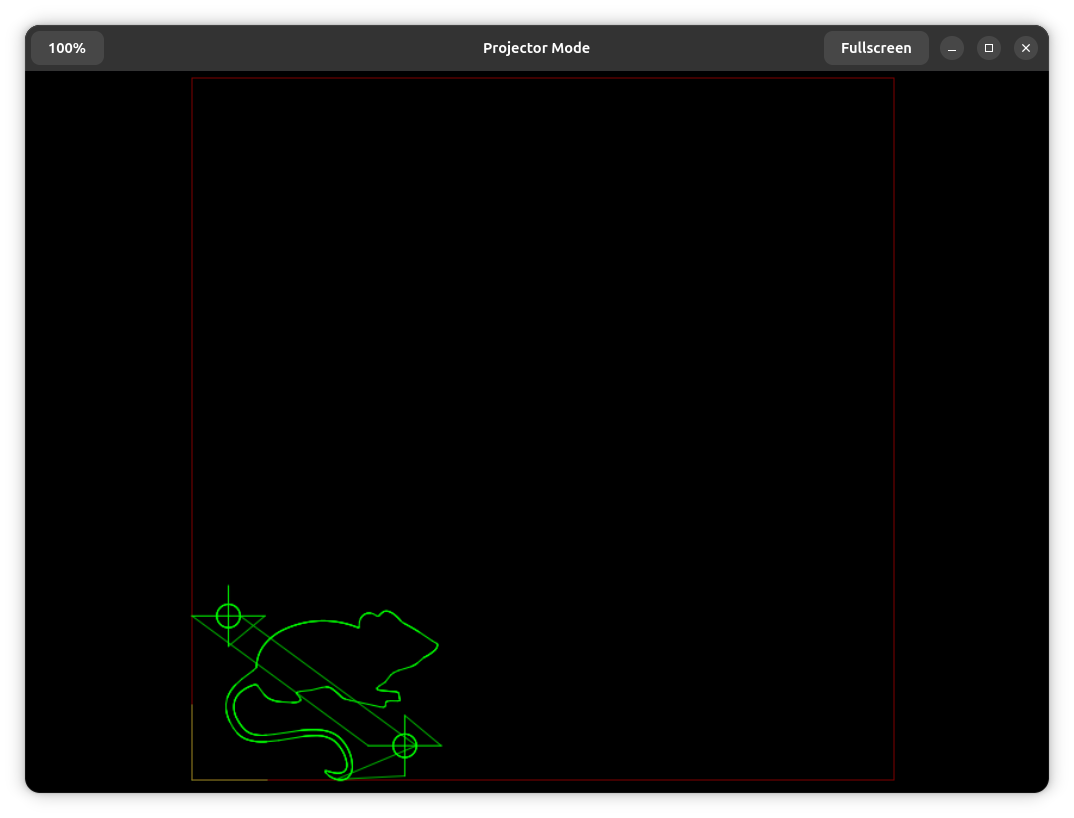

Режим проектора

Що показує проектор​

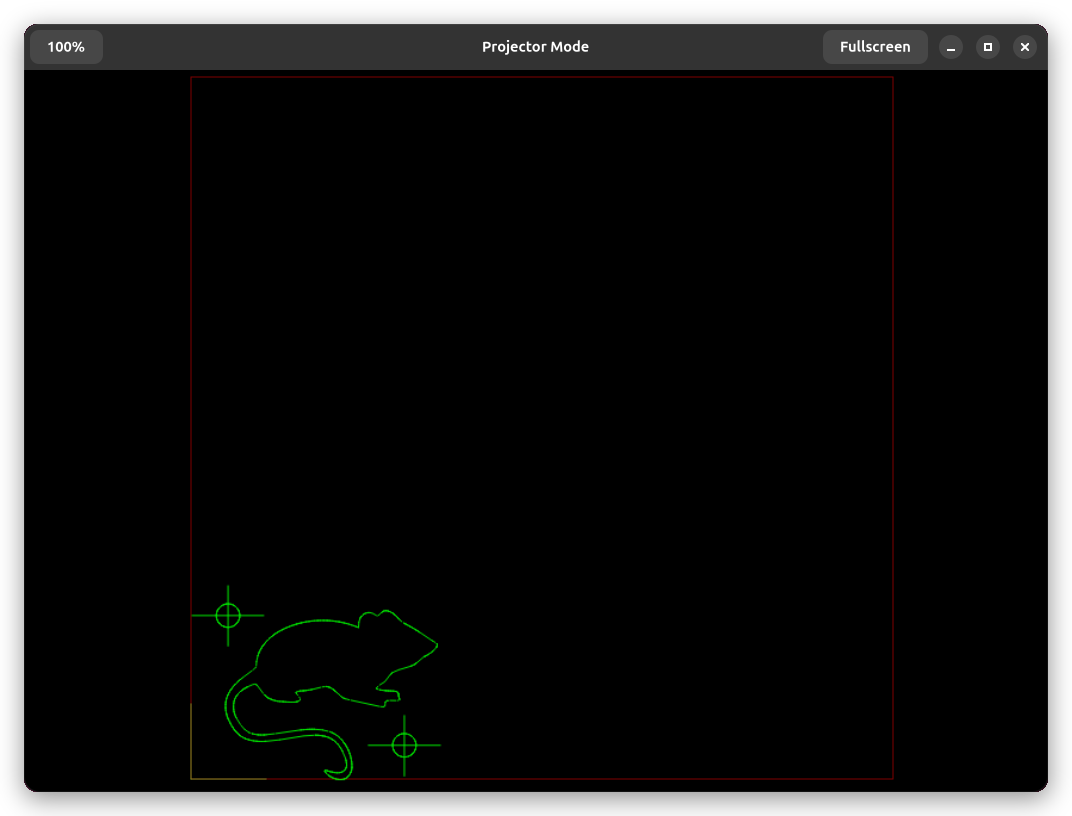

Дисплей проектора відображає спрощений вигляд вашого документа. Workpieces з'являються як яскраво-зелені контури, що показують обчислені траєкторії — ті самі шляхи, які будуть надіслані лазеру. Базові зображення ваших workpieces не відображаються, зберігаючи фокус на траєкторіях різання.

Рамка меж машини з'являється як межа, що представляє всю область переміщення осей вашої машини. Перехрестя робочого початку показує, де знаходиться початок системи координат у цій області. Обидва оновлюються автоматично, якщо ви зміните зсув робочої системи координат на вашій машині.
