प्रोजेक्टर मोड

प्रोजेक्टर मोड आपका कटिंग क्षेत्र एक अलग विंडो में दिखाता है, जिसे बाहरी प्रोजेक्टर या द्वितीयक मॉनिटर पर दिखाने के लिए डिज़ाइन किया गया है. इससे आप टूलपाथ को सीधे अपनी सामग्री पर प्रोजेक्ट करके देख सकते हैं कि लेज़र कहाँ काटेगा, जिससे संरेखण सरल हो जाता है.

प्रोजेक्टर विंडो आपके वर्कपीस को काली पृष्ठभूमि पर उजले हरे रंग में रेंडर करके दिखाती है. यह मशीन का अक्ष विस्तार फ़्रेम और वर्क मूल बिंदु दिखाती है ताकि आप पूरा कटिंग क्षेत्र और मूल बिंदु कहाँ है देख सकें. दृश्य मुख्य कैनवस पर वर्कपीस खिसकाने या संशोधित करने पर वास्तविक समय में अपडेट होता है.

प्रोजेक्टर विंडो खोलना​

प्रोजेक्टर विंडो View - Show Projector Dialog से खोलें. विंडो एक अलग, स्वतंत्र विंडो के रूप में खुलती है जिसे आप अपने सिस्टम से जुड़े किसी भी डिस्प्ले पर खींच सकते हैं.

प्रोजेक्टर विंडो एक टॉगल नियंत्रित करता है — वही मेनू आइटम उसे बंद करता है, और प्रोजेक्टर विंडो फ़ोकस में होने पर Escape दबाने से भी वह बंद हो जाती है.

फ़ुलस्क्रीन मोड​

फ़ुलस्क्रीन मोड में जाने के लिए प्रोजेक्टर विंडो के हेडर बार में Fullscreen बटन पर क्लिक करें. यह विंडो सजावट छिपा देता है और पूरे डिस्प्ले को भर देता है. विंडोड मोड में वापस जाने के लिए Exit Fullscreen (वही बटन) पर क्लिक करें.

सामग्री पर प्रोजेक्ट करते समय फ़ुलस्क्रीन इच्छित मोड है, क्योंकि वह विचलित करने वाली विंडो क्रोम हटा देता है और पूरी डिस्प्ले सतह उपयोग करता है.

अपारदर्शिता​

हेडर बार का अपारदर्शिता बटन चार स्तरों में घूमता है: 100%, 80%, 60%, और 40%. अपारदर्शिता घटाने से प्रोजेक्टर विंडो अर्ध-पारदर्शी हो जाती है, जो डेस्कटॉप मॉनिटर पर पीछे की विंडो देखने के लिए उपयोगी हो सकता है. प्रत्येक क्लिक अगले अपारदर्शिता स्तर तक बढ़ता है और अंत में घेरा पूरा करके वापस लौटता है.

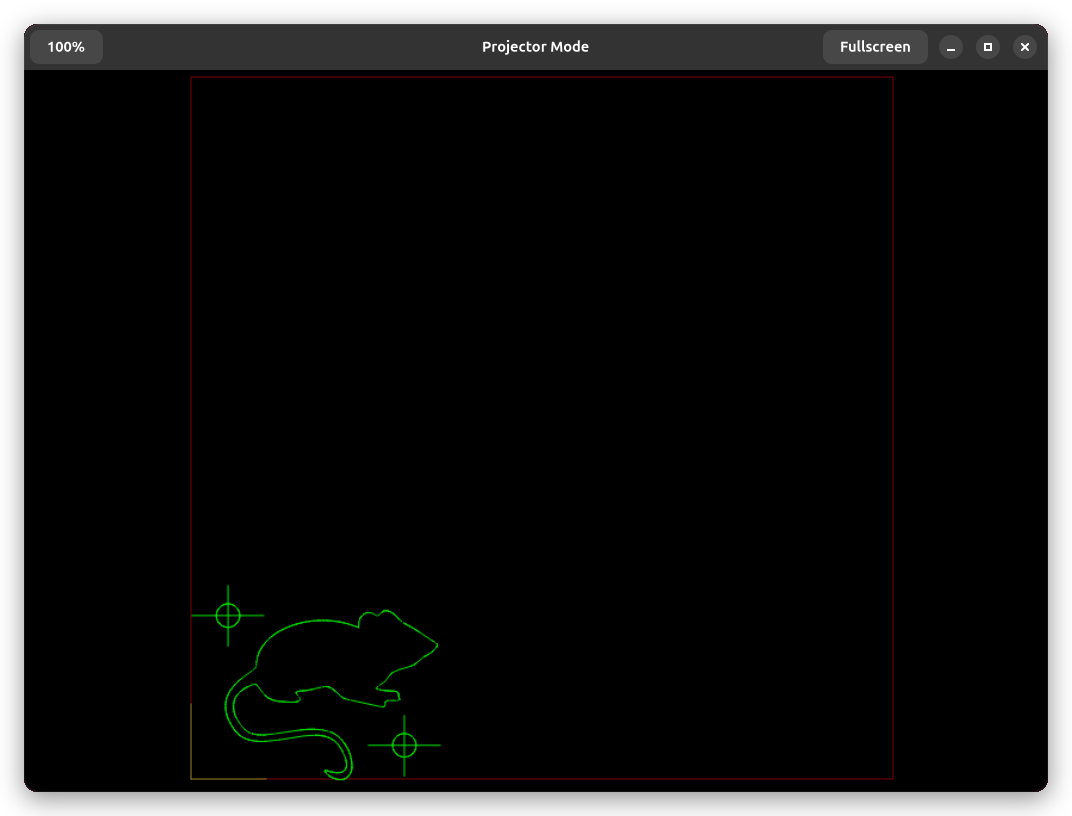

प्रोजेक्टर मोड

प्रोजेक्टर क्या दिखाता है​

प्रोजेक्टर डिस्प्ले आपके दस्तावेज़ का एक सरलीकृत दृश्य रेंडर करता है. वर्कपीस उजले हरे आउटलाइन के रूप में दिखाई देते हैं जो गणना किए गए टूलपाथ दिखाते हैं — वही पाथ जो लेज़र को भेजे जाएँगे. आपके वर्कपीस की आधार छवियाँ नहीं दिखाई देतीं, जिससे डिस्प्ले कटिंग पाथ पर केंद्रित रहता है.

मशीन विस्तार फ़्रेम आपकी मशीन के अक्षों के पूरे चालन क्षेत्र दर्शाने वाली एक सीमा के रूप में दिखाई देता है. वर्क मूल क्रॉसहेयर दिखाता है कि निर्देशांक प्रणाली मूल बिंदु उस क्षेत्र के भीतर कहाँ स्थित है. यदि आप मशीन पर वर्क निर्देशांक प्रणाली ऑफ़सेट बदलते हैं तो दोनों स्वतः अपडेट होते हैं.
