Print & Cut
Alinhe cortes a laser em material pré-impresso registrando pontos de referência no seu design e correspondendo-os às suas posições físicas no material. Isso é útil para cortar adesivos, etiquetas ou qualquer item que precise se alinhar com uma impressão existente.
Pré-requisitos
O addon requer uma máquina configurada. Sua máquina precisa estar conectada para a etapa de deslocamento. Você também precisa ter um workpiece ou grupo selecionado na tela.
Abrindo o assistente
Selecione um único workpiece ou grupo na tela e abra Ferramentas - Alinhar à posição física. O assistente abre como um diálogo de três etapas com uma prévia do seu workpiece à esquerda e os controles à direita.
Etapa 1: Selecionar pontos do design

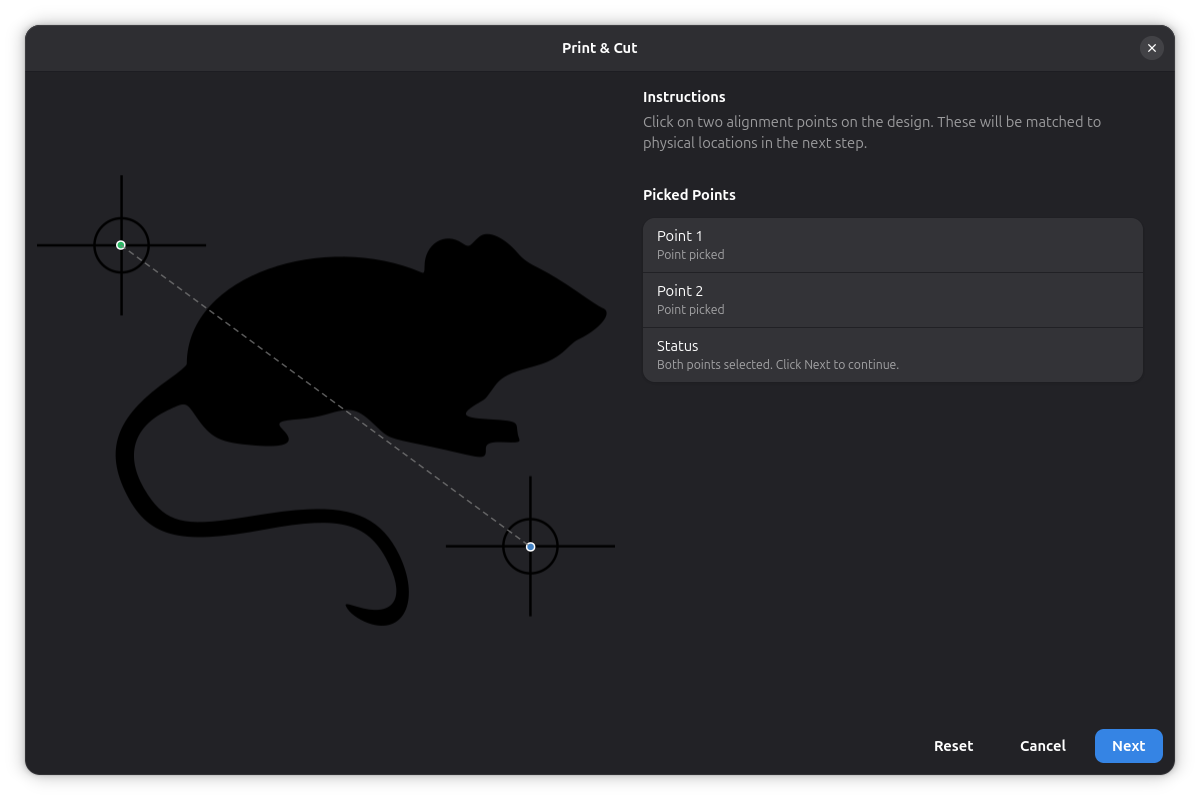

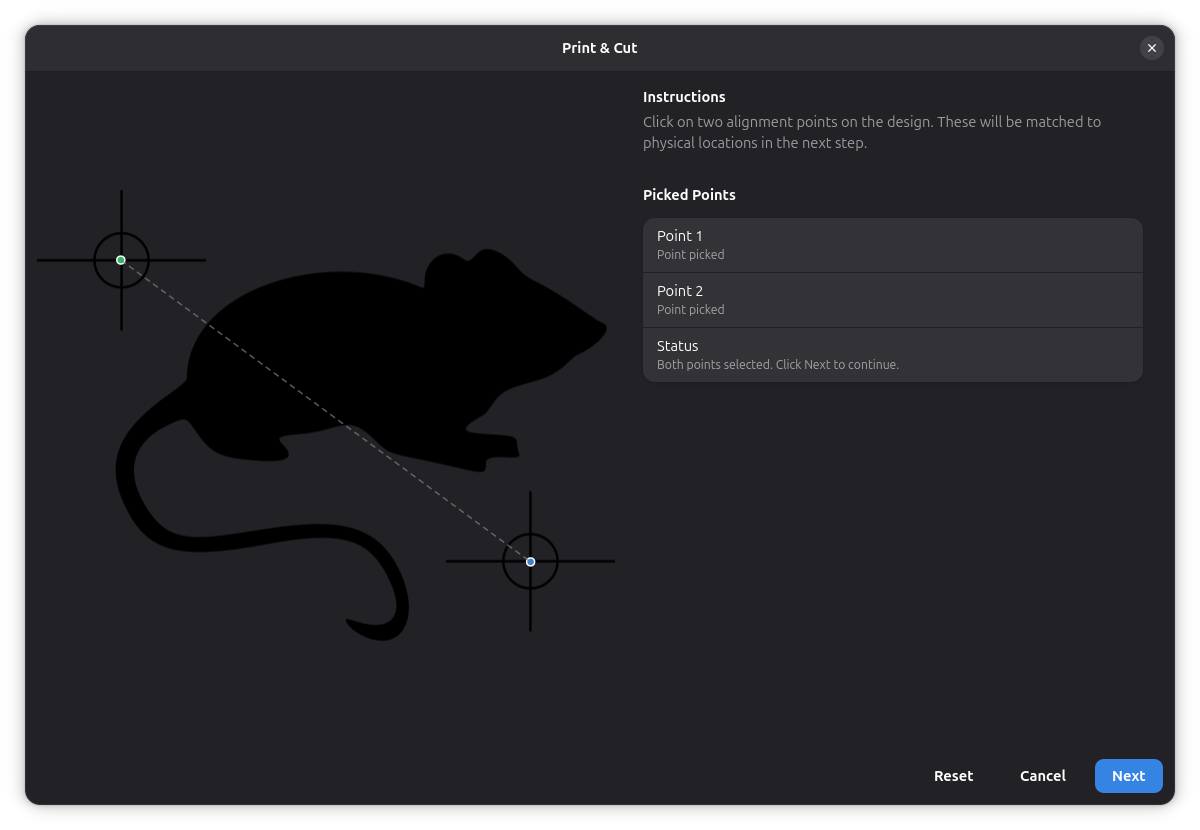

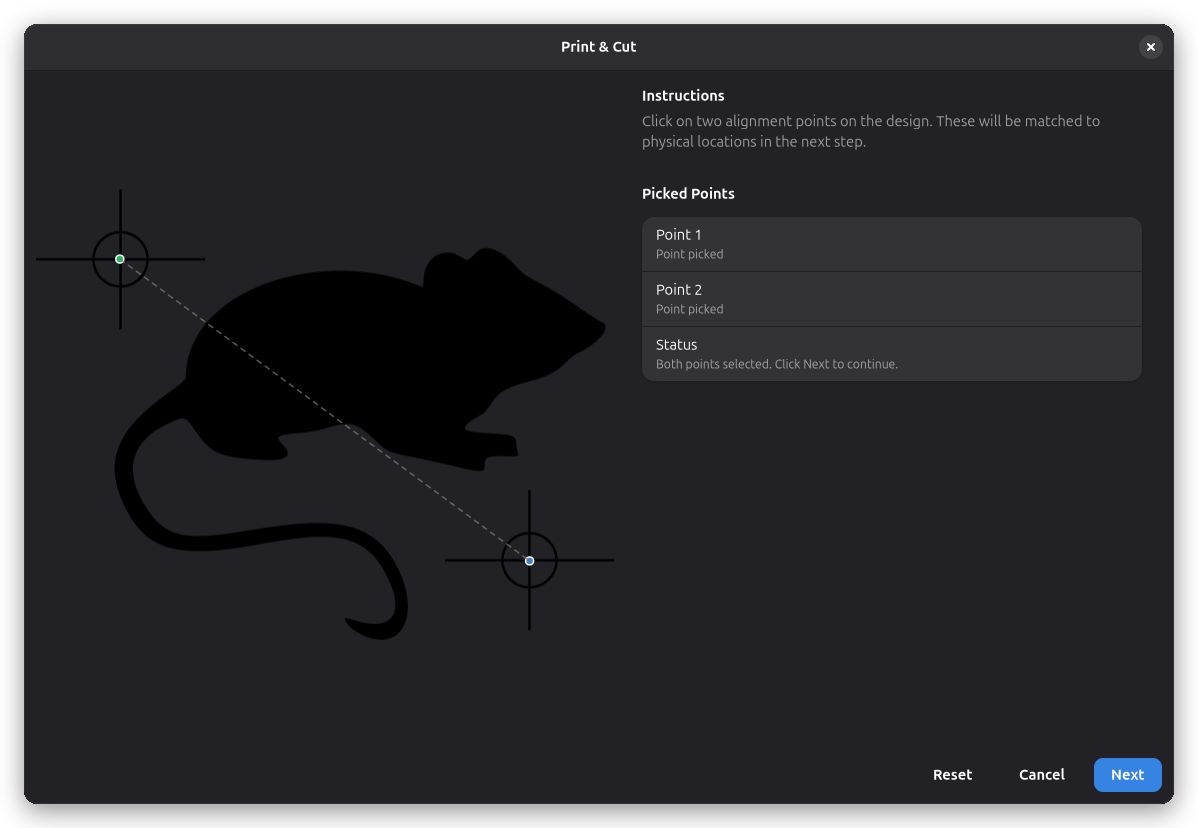

O painel esquerdo mostra uma renderização do workpiece selecionado. Clique diretamente na imagem renderizada para colocar o primeiro ponto de alinhamento, marcado em verde, depois clique novamente para colocar o segundo ponto, marcado em azul. Uma linha tracejada conecta os dois pontos.
Escolha dois pontos que correspondam a recursos identificáveis no seu material físico — por exemplo, marcas de registro impressas ou cantos distintos. Os pontos precisam estar suficientemente afastados para um alinhamento preciso. Você pode arrastar qualquer ponto após posicioná-lo para ajustar a posição.
Use a roda do mouse para ampliar a prévia e clique do botão do meio com arraste para navegar. O botão Redefinir na parte inferior limpa ambos os pontos e permite recomeçar.
Assim que ambos os pontos estiverem posicionados, clique em Avançar para continuar.
Etapa 2: Registrar posições físicas

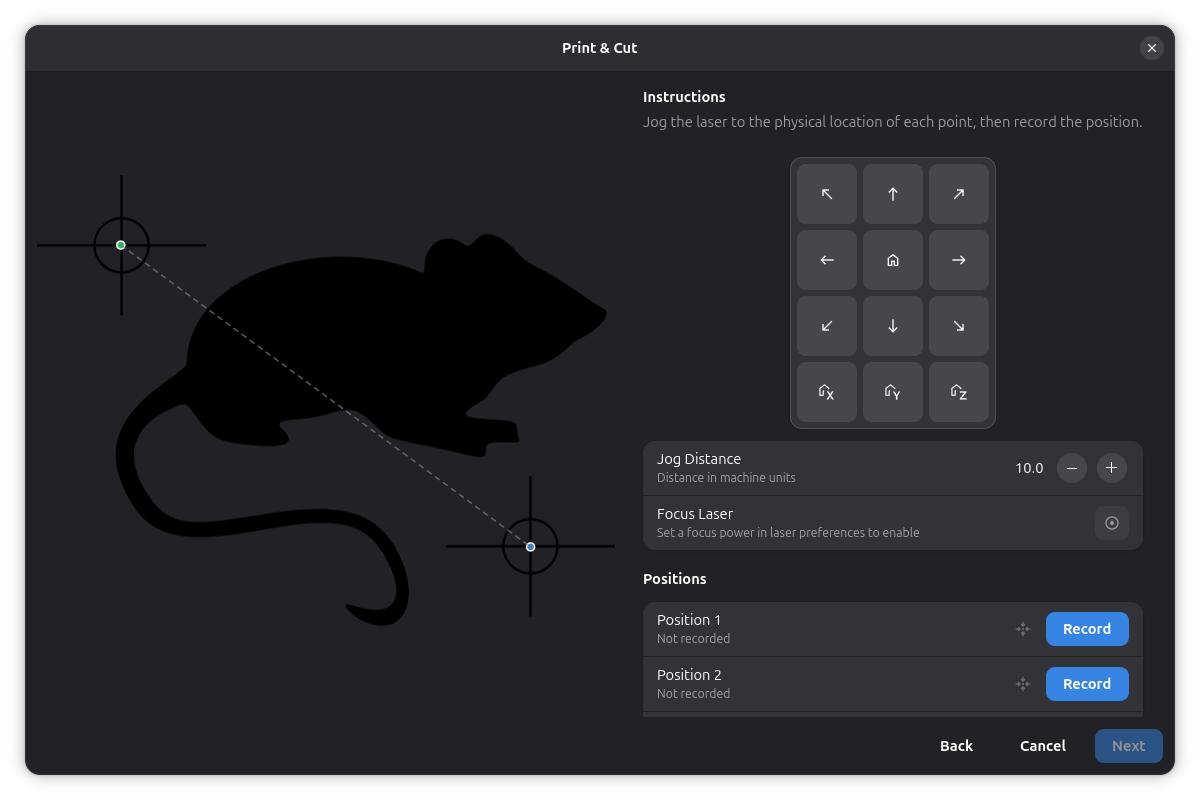

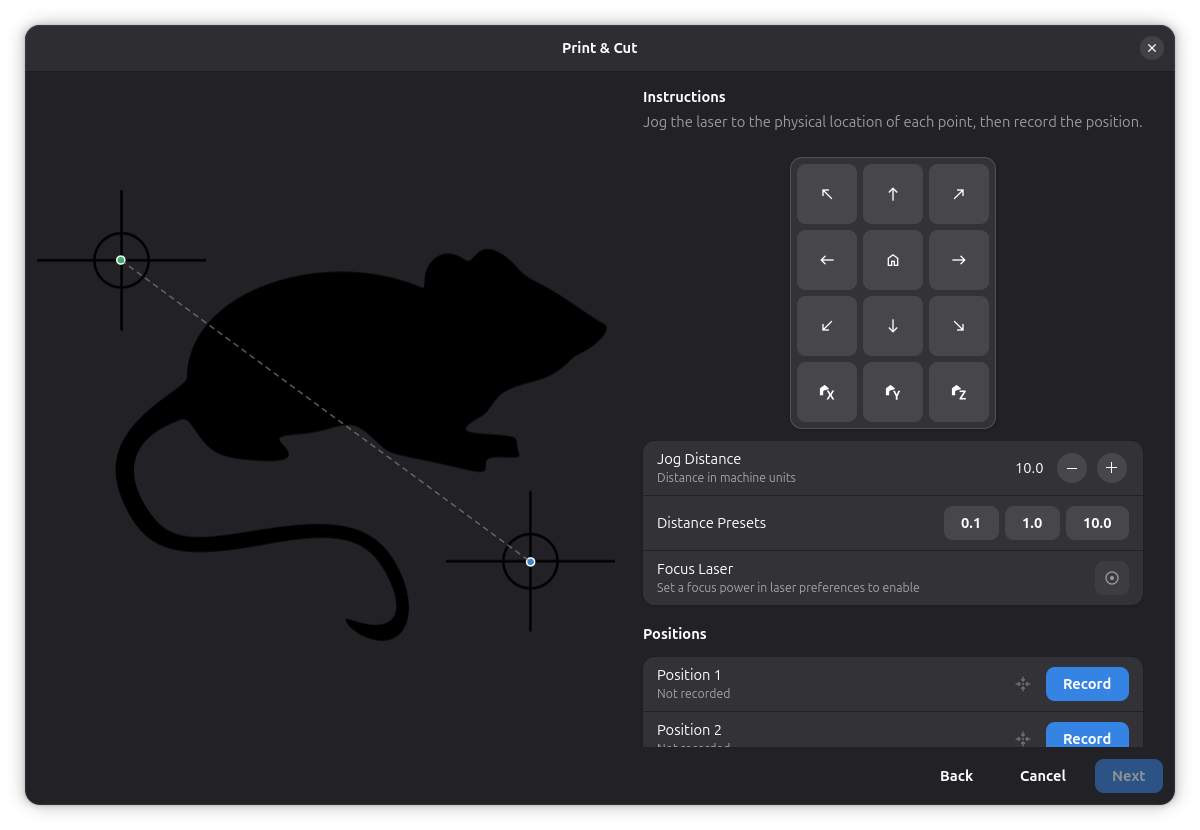

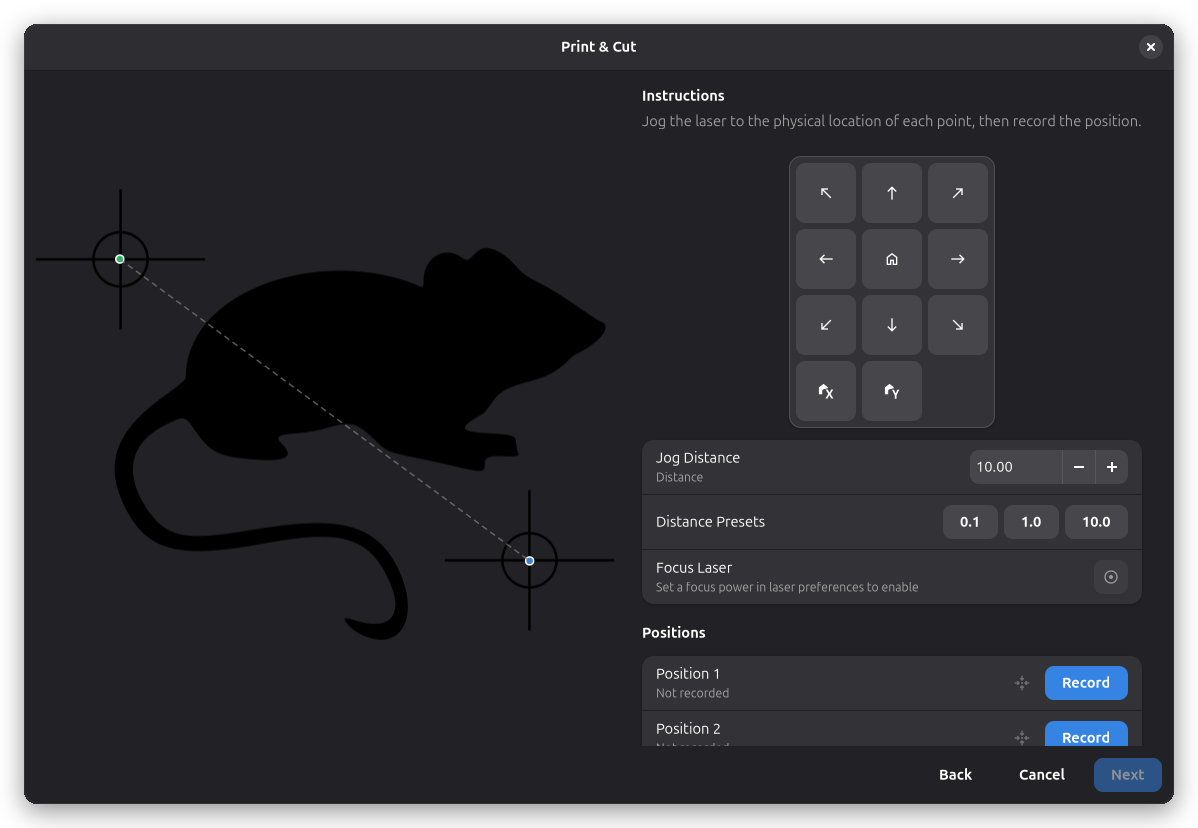

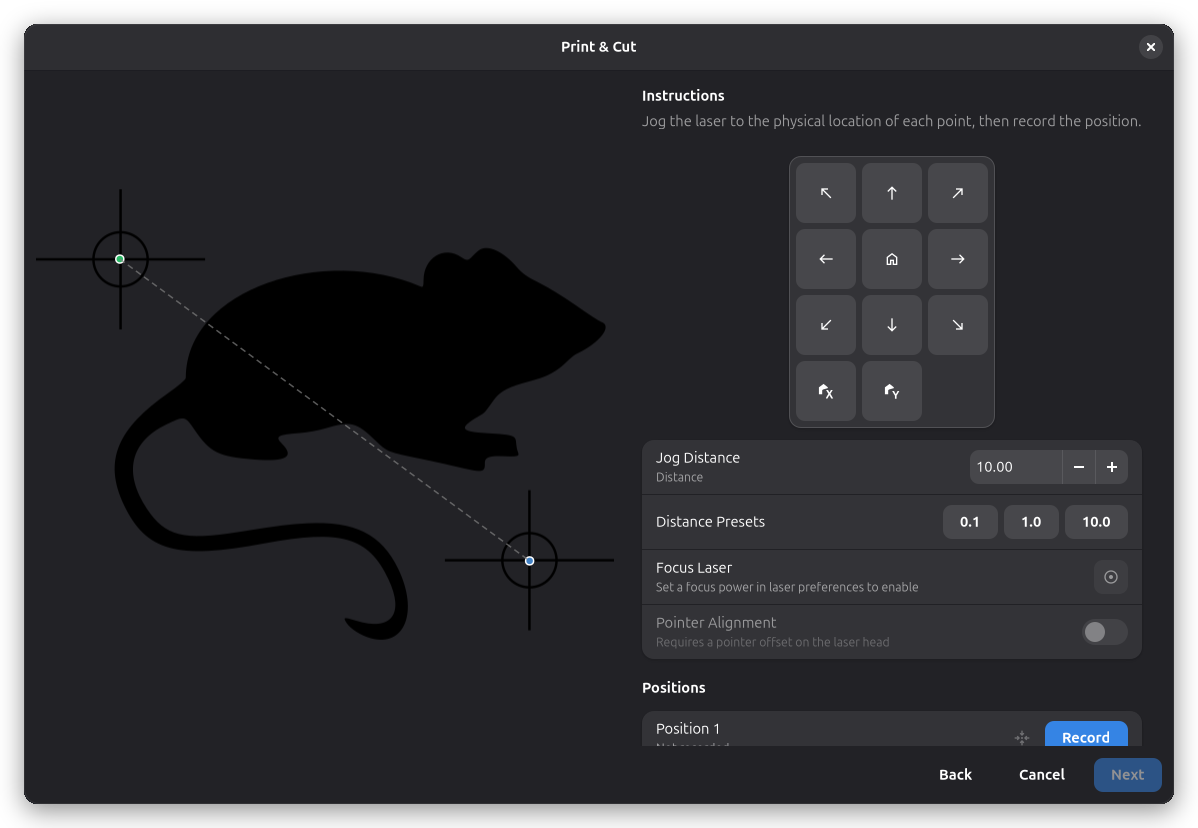

Nesta página, você desloca o laser para as posições físicas que correspondem aos dois pontos do design que você selecionou. O painel direito mostra um teclado direcional para deslocamento e um controle de distância que define quanto o laser se move por passo.
Desloque o laser para a posição física correspondente ao seu primeiro ponto do design e clique em Registrar ao lado de Posição 1. As coordenadas registradas aparecem na linha. Repita o processo para Posição 2. Você pode voltar a uma posição registrada a qualquer momento clicando no botão Ir para ao lado dela.
O interruptor Foco do laser liga o laser na potência de foco configurada, criando um ponto visível no material para ajudá-lo a localizar posições com precisão. Este interruptor requer um valor de potência de foco maior que zero nas configurações do laser.
A posição atual do laser é exibida na parte inferior do painel. Quando ambas as posições estiverem registradas, clique em Avançar para continuar.
Etapa 3: Revisar e aplicar a transformação

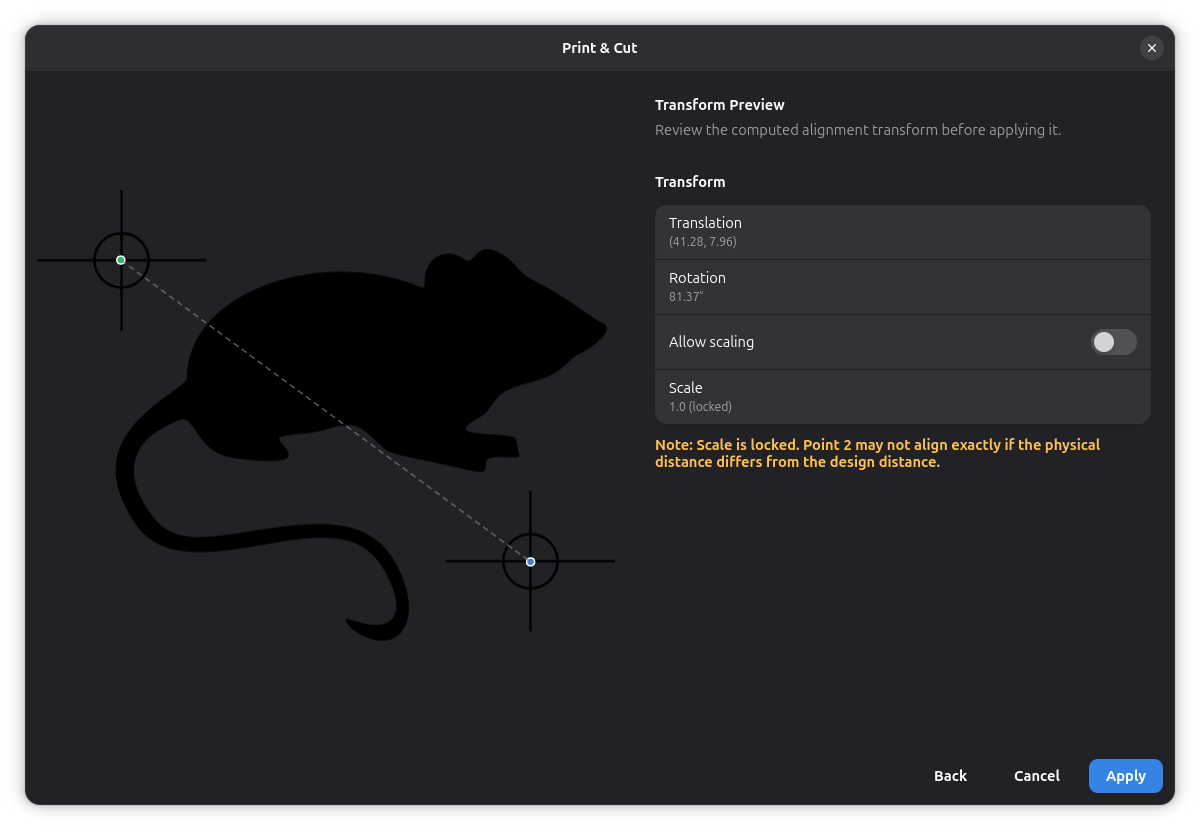

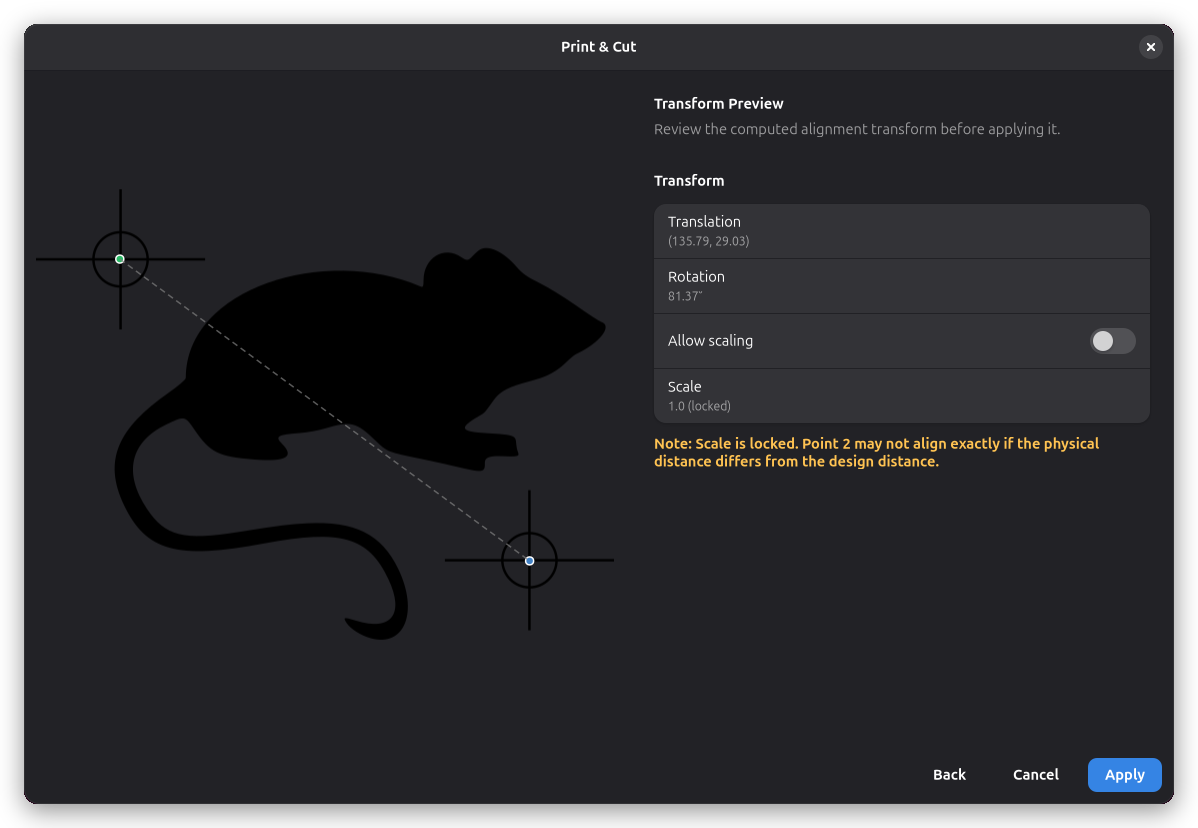

A última página mostra o alinhamento calculado como um deslocamento de translação e um ângulo de rotação. Esses valores são derivados da diferença entre seus pontos do design e as posições físicas registradas.
Por padrão, a escala está travada em 1.0. Se o seu material físico difere em tamanho do design — por exemplo, devido ao escalonamento da impressora — ative o interruptor Permitir escalonamento. O fator de escala é então calculado a partir da proporção entre a distância física e a distância do design entre seus dois pontos. Uma nota aparece quando a escala está travada, mas as distâncias não correspondem, indicando que o segundo ponto pode não se alinhar exatamente.
Clique em Aplicar para mover e girar o workpiece na tela para corresponder às posições físicas. A transformação é aplicada como uma ação reversível.
