Zones Interdites

Les zones interdites définissent des zones restreintes sur la surface de travail que le laser ne doit pas traverser. Avant d'exécuter ou d'exporter un travail, Rayforge vérifie si des trajets d'outil entrent dans une zone interdite activée et t'avertit si une collision est détectée.

Zones Interdites

Ajouter une Zone Interdite​

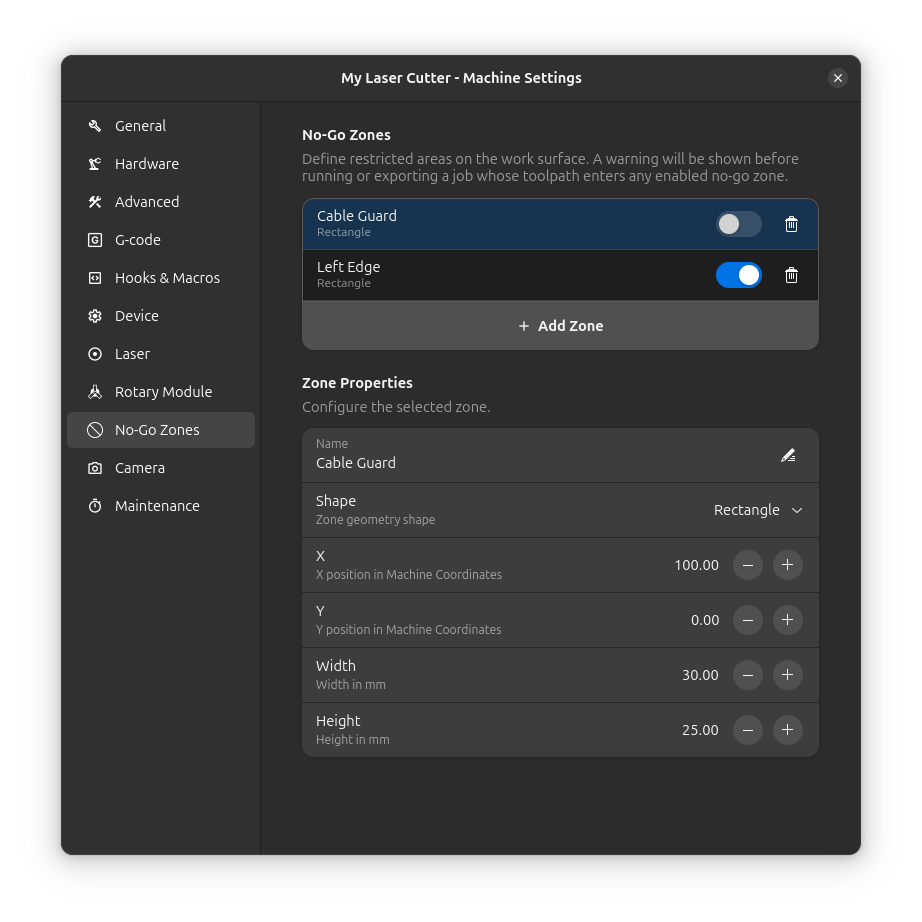

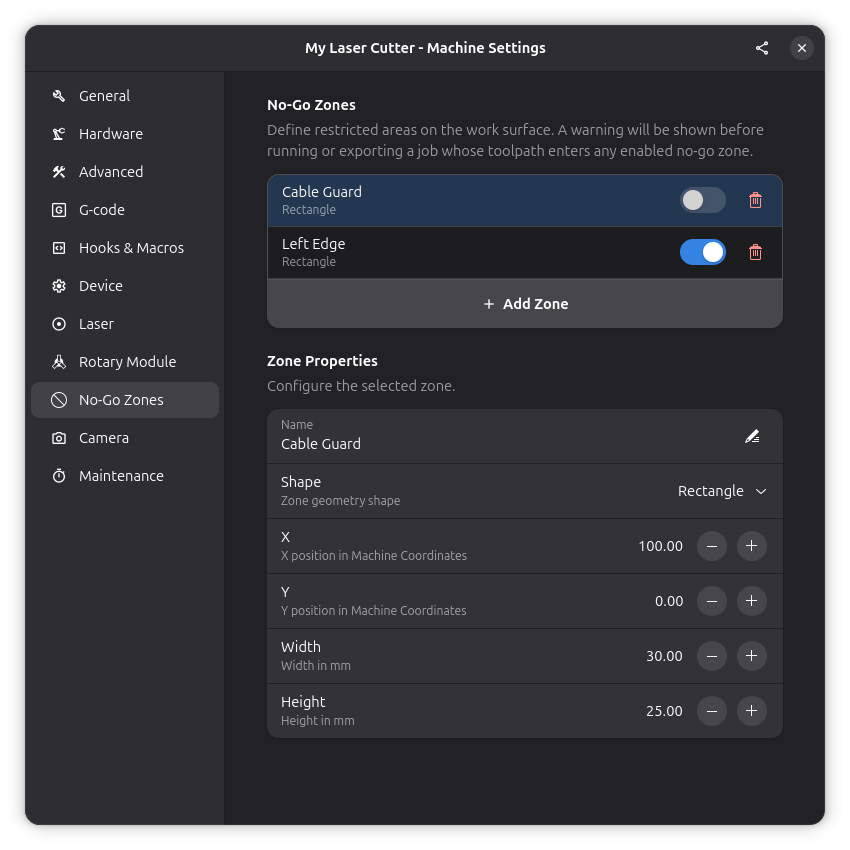

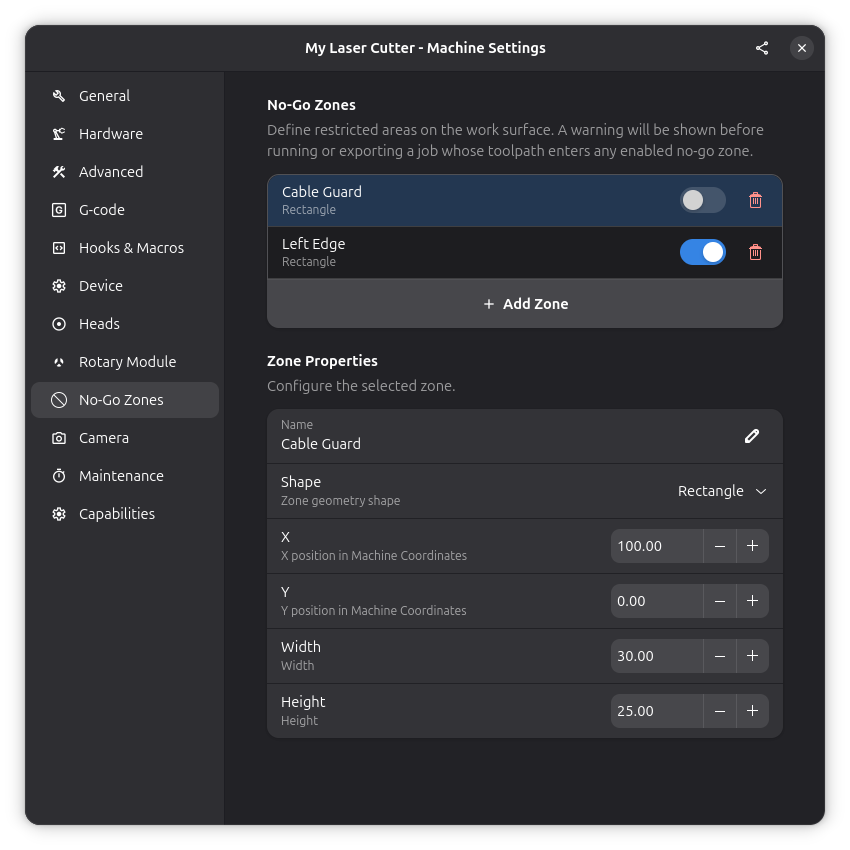

Ouvre Paramètres → Machine et accède à la page Zones Interdites. Clique sur le bouton d'ajout pour créer une nouvelle zone, puis choisis sa forme et sa position.

Chaque zone a les paramètres suivants :

  • Nom : Une étiquette descriptive pour la zone
  • Activé : Activer ou désactiver la zone sans la supprimer
  • Forme : Rectangle, Boîte ou Cylindre
  • Position (X, Y, Z) : Où la zone est placée sur la surface de travail
  • Dimensions : Largeur, hauteur et profondeur (ou rayon pour les cylindres)

Avertissements de Collision​

Lorsque tu exécutes ou exportes un travail, Rayforge vérifie tous les trajets d'outil par rapport aux zones interdites activées. Si un trajet d'outil traverse une zone, une boîte de dialogue d'avertissement apparaît avec la possibilité d'annuler ou de continuer à tes propres risques.

Visibilité​

Les zones interdites sont affichées sur le canevas 2D et 3D comme des superpositions semi-transparentes. Utilise le bouton de bascule des zones interdites dans la superposition du canevas pour les afficher ou les masquer. Le paramètre de visibilité est mémorisé entre les sessions.
