Deepnest

Deepnest ordnet deine Werkstücke automatisch in einem kompakten Layout auf deinem Material oder Maschinenarbeitsbereich an. Es verwendet einen genetischen Algorithmus, um eine effiziente Packung der Formen zu finden, Abfall zu minimieren und mehr Teile auf jedes Blech zu bringen.

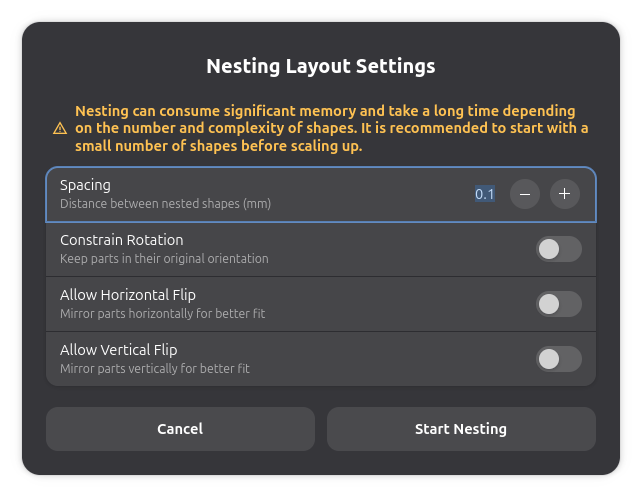

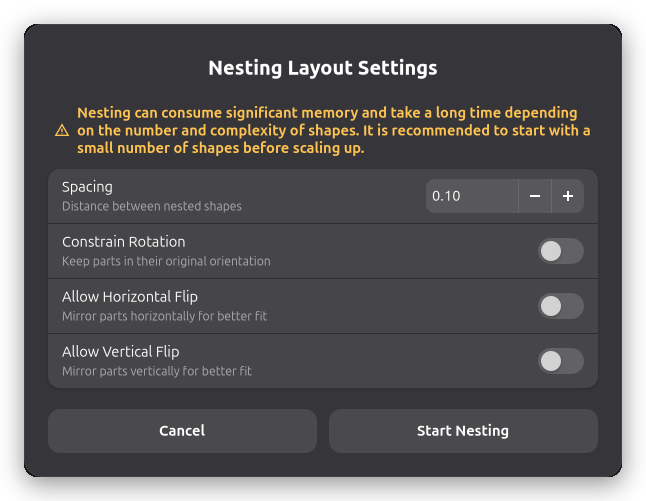

Deepnest-Einstellungsdialog

Voraussetzungen​

Wähle ein oder mehrere Werkstücke auf der Leinwand aus, bevor du das Nesting startest. Du kannst auch Material-Elemente auswählen, um die Blechgrenzen zu definieren. Wenn kein Material ausgewählt ist, verwendet das Addon das Dokument-Material oder greift auf den Maschinenarbeitsbereich zurück.

Nesting-Layout starten​

Starte das Nesting-Layout über das Menü Anordnen, die Werkzeugleistenschaltfläche oder das Tastenkürzel Strg+Alt+N. Ein Einstellungsdialog öffnet sich, bevor der Algorithmus ausgeführt wird.

Nesting-Einstellungen​

Der Einstellungsdialog bietet die folgenden Optionen, bevor der Nesting-Algorithmus beginnt.

Abstand legt den Abstand zwischen den verschachtelten Formen in Millimetern fest. Der Standardwert wird aus der Laserspotgröße deiner Maschine übernommen. Erhöhe diesen Wert, um einen Sicherheitsabstand zwischen den Teilen hinzuzufügen.

Drehung einschränken behält alle Teile in ihrer ursprünglichen Ausrichtung. Wenn diese Option deaktiviert ist, dreht der Algorithmus die Teile in 10-Grad-Schritten, um eine engere Passform zu finden. Freie Drehung führt zu besserer Materialausnutzung, dauert aber länger.

Horizontales Spiegeln erlauben spiegelt Teile während des Nestings horizontal. Dies kann helfen, Teile enger anzuordnen, jedoch werden die resultierenden Schnitte gespiegelt.

Vertikales Spiegeln erlauben spiegelt Teile während des Nestings vertikal. Die gleiche Überlegung zur gespiegelten Ausgabe gilt hier.

Klicke auf Nesting starten, um zu beginnen. Der Dialog schließt sich und der Algorithmus läuft im Hintergrund. Eine Fortschrittsanzeige erscheint im unteren Bedienfeld, während das Nesting läuft.

Nach dem Nesting​

Wenn der Algorithmus abgeschlossen ist, werden alle Werkstücke auf der Leinwand an ihre verschachtelten Positionen verschoben. Die Positionen werden als einzelne rücknehmbare Aktion angewendet, sodass du das Layout mit einem Schritt rückgängig machen kannst, wenn das Ergebnis nicht deinen Vorstellungen entspricht.

Wenn der Algorithmus nicht alle Werkstücke auf das verfügbare Material platzieren konnte, werden die nicht platzierten Elemente rechts neben das Material verschoben, damit sie sichtbar und leicht zu erkennen bleiben.

Wenn das Nesting-Ergebnis schlechter ist als das ursprüngliche Layout — zum Beispiel, wenn die Teile bereits gut passen — bleiben die Werkstücke in ihren ursprünglichen Positionen.
