Deepnest

Deepnest автоматично розташовує ваші workpieces у компактному макеті на вашому матеріалі або робочій області машини. Він використовує генетичний алгоритм для пошуку ефективного пакування форм, мінімізуючи відходи та розміщуючи більше деталей на кожному аркуші.

Передумови

Виберіть один або кілька workpieces на полотні перед запуском вкладання. Ви також можете вибрати елементи запасу для визначення меж аркуша. Якщо запас не вибрано, аддон використовує запас документа або повертається до робочої області машини.

Запуск макета вкладання

Запустіть макет вкладання з меню Впорядкувати, кнопки панелі інструментів або сполучення клавіш Ctrl+Alt+N. Перед запуском алгоритму відкривається діалог налаштувань.

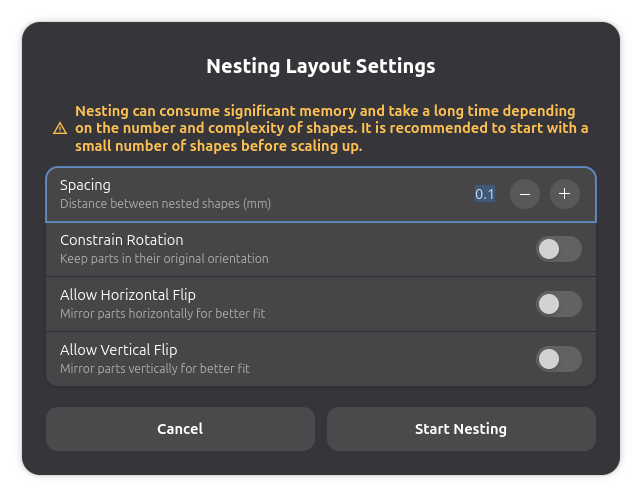

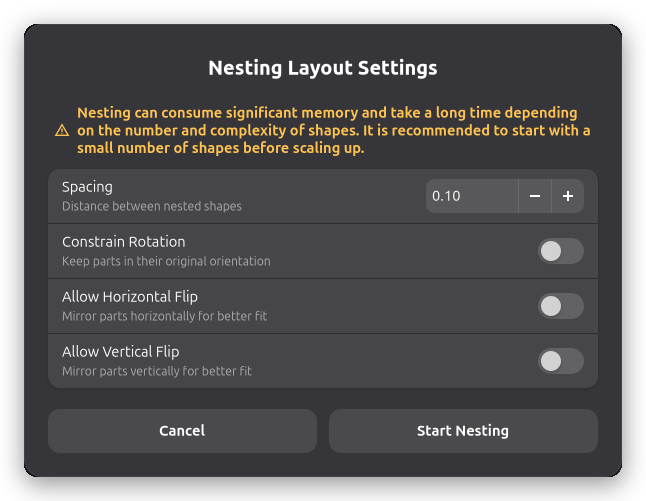

Налаштування вкладання

Діалог налаштувань пропонує такі параметри перед початком алгоритму вкладання.

Інтервал задає відстань між вкладеними формами в міліметрах. Значення за замовчуванням береться з розміру плями лазера вашої машини. Збільште це значення, щоб додати запас безпеки між деталями.

Обмежити обертання зберігає всі деталі в їх оригінальній орієнтації. Коли ця опція вимкнена, алгоритм обертає деталі з кроком 10 градусів для більш щільного прилягання. Вільне обертання дає краще використання матеріалу, але потребує більше часу на обчислення.

Дозволити горизонтальне віддзеркалення віддзеркалює деталі горизонтально під час вкладання. Це може допомогти щільніше розташувати деталі, але результати різання будуть віддзеркалені.

Дозволити вертикальне віддзеркалення віддзеркалює деталі вертикально під час вкладання. Те саме застереження щодо віддзеркаленого результату застосовується.

Натисніть Почати вкладання, щоб розпочати. Діалог закривається, і алгоритм працює у фоновому режимі. Індикатор прогресу з'являється на нижній панелі під час виконання вкладання.

Після вкладання

Коли алгоритм завершується, всі workpieces на полотні переміщуються до своїх вкладених позицій. Позиції застосовуються як одна дія, яку можна скасувати, тому ви можете скасувати макет одним кроком, якщо результат вас не задовольняє.

Якщо алгоритм не зміг розмістити всі workpieces на наявному запасі, нерозміщені елементи переміщуються праворуч від області запасу, щоб залишатися видимими та легко впізнаваними.

Якщо результат вкладання гірший за оригінальний макет — наприклад, деталі вже добре підходять — workpieces залишаються у своїх початкових позиціях.
