Deepnest
Deepnest आपके वर्कपीस को आपकी स्टॉक सामग्री या मशीन कार्य क्षेत्र पर एक संक्षिप्त लेआउट में स्वतः व्यवस्थित करता है. यह आकृतियों की एक कुशल पैकिंग खोजने के लिए आनुवंशिक एल्गोरिदम उपयोग करता है, बर्बादी न्यूनतम करते हुए प्रत्येक शीट पर अधिक पार्ट फ़िट करता है.
पूर्वापेक्षाएँ
नेस्टिंग चलाने से पहले कैनवस पर एक या अधिक वर्कपीस चुनें. शीट सीमाएँ परिभाषित करने के लिए आप स्टॉक आइटम भी चुन सकते हैं. यदि कोई स्टॉक चयनित नहीं है, तो ऐड-ऑन दस्तावेज़ स्टॉक उपयोग करता है या मशीन कार्य क्षेत्र पर लौट आता है.
नेस्टिंग लेआउट चलाना
नेस्टिंग लेआउट Arrange मेनू, टूलबार बटन, या कीबोर्ड शॉर्टकट Ctrl+Alt+N से ट्रिगर करें. एल्गोरिदम चलने से पहले एक सेटिंग्स संवाद खुलता है.

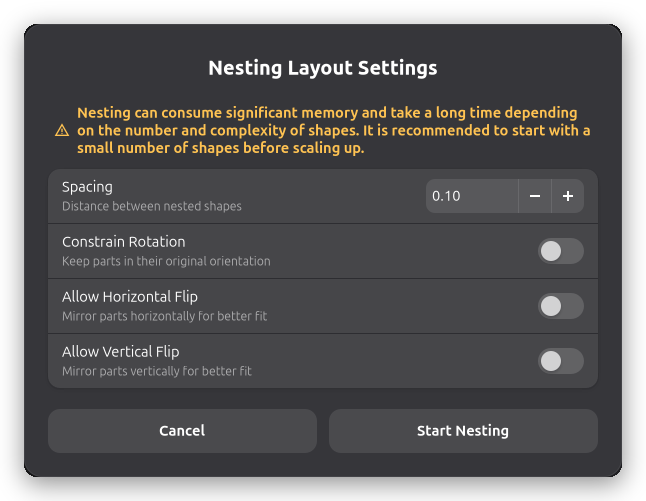

नेस्टिंग सेटिंग्स
सेटिंग्स संवाद नेस्टिंग एल्गोरिदम शुरू होने से पहले निम्नलिखित विकल्प देता है.
स्पेसिंग नेस्ट की गई आकृतियों के बीच दूरी मिलीमीटर में सेट करता है. डिफ़ॉल्ट मान आपकी मशीन के लेज़र स्पॉट आकार से लिया जाता है. पार्टों के बीच सुरक्षा मार्जिन जोड़ने के लिए इस मान को बढ़ाएँ.
घूर्णन सीमित करें सभी पार्टों को उनके मूल अभिविन्यास में रखता है. यह बंद होने पर, एल्गोरिदम तंग फ़िट खोजने के लिए पार्टों को 10-डिग्री वृद्धि में घुमाता है. घूर्णन असीमित छोड़ने से बेहतर सामग्री उपयोग होता है लेकिन गणना में अधिक समय लगता है.
क्षैतिज पलटने की अनुमति दें नेस्टिंग के दौरान पार्टों को क्षैतिज मिरर करती है. इससे पार्ट अधिक कसकर फ़िट हो सकते हैं, लेकिन परिणामी कट मिरर होंगे.
लंबवत पलटने की अनुमति दें नेस्टिंग के दौरान पार्टों को लंबवत मिरर करती है. मिरर आउटपुट के बारे में वही विचार लागू होता है.
शुरू करने के लिए Start Nesting पर क्लिक करें. संवाद बंद हो जाता है और एल्गोरिदम पृष्ठभूमि में चलता है. नेस्टिंग चलने के दौरान निचले पैनल में एक प्रगति सूचक दिखाई देता है.
नेस्टिंग के बाद
एल्गोरिदम पूरा होने पर, कैनवस के सभी वर्कपीस अपनी नेस्ट की गई स्थितियों पर पुनः स्थित हो जाते हैं. स्थितियाँ एक एकल पूर्ववत योग्य क्रिया के रूप में लागू होती हैं, इसलिए यदि परिणाम आपकी आवश्यकता नहीं है तो आप एक चरण में लेआउट पूर्ववत कर सकते हैं.
यदि एल्गोरिदम सभी वर्कपीस को उपलब्ध स्टॉक पर फ़िट नहीं कर पाया, तो बिना रखे गए आइटम स्टॉक क्षेत्र के दाईं ओर खिसका दिए जाते हैं ताकि वे दिखाई देते और पहचानने में आसान रहें.
यदि नेस्टिंग परिणाम मूल लेआउट से खराब है — उदाहरण के लिए, पार्ट पहले से अच्छी तरह फ़िट होते हैं — तो वर्कपीस अपनी मूल स्थितियों में रहते हैं.
