Deepnest

Deepnest organise automatiquement vos workpieces dans une disposition compacte sur votre matériau de stock ou la zone de travail de la machine. Il utilise un algorithme génétique pour trouver un rangement efficace des formes, minimisant les pertes et plaçant davantage de pièces sur chaque feuille.

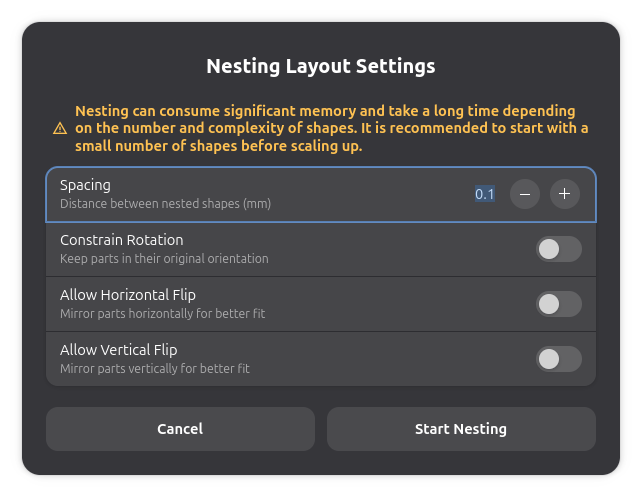

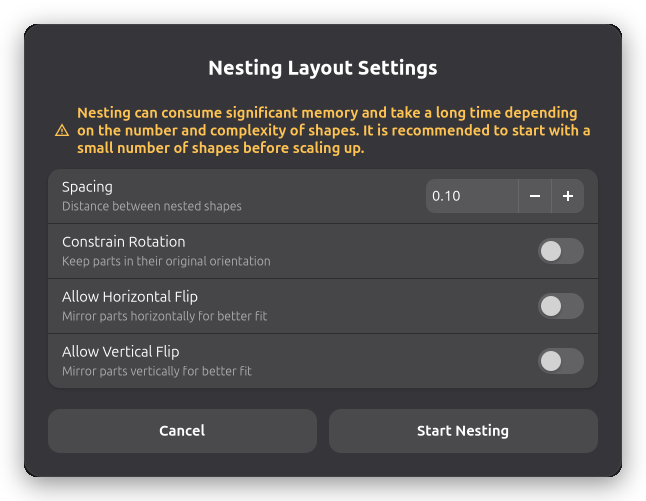

Dialogue des paramètres Deepnest

Prérequis​

Sélectionnez un ou plusieurs workpieces sur le canevas avant de lancer le nesting. Vous pouvez également sélectionner des éléments de stock pour définir les limites de la feuille. Si aucun stock n'est sélectionné, le module utilise le stock du document ou se rabat sur la zone de travail de la machine.

Exécuter la mise en page par nesting​

Déclenchez la mise en page par nesting depuis le menu Disposition, le bouton de la barre d'outils ou le raccourci clavier Ctrl+Alt+N. Un dialogue de paramètres s'ouvre avant que l'algorithme ne s'exécute.

Paramètres de nesting​

Le dialogue de paramètres offre les options suivantes avant le début de l'algorithme de nesting.

Espacement définit la distance entre les formes imbriquées, en millimètres. La valeur par défaut est issue de la taille du spot laser de votre machine. Augmentez cette valeur pour ajouter une marge de sécurité entre les pièces.

Contraindre la rotation conserve toutes les pièces dans leur orientation d'origine. Lorsque cette option est désactivée, l'algorithme fait pivoter les pièces par incréments de 10 degrés pour trouver un ajustement plus serré. Laisser la rotation libre offre une meilleure utilisation du matériau mais prend plus de temps à calculer.

Autoriser le retournement horizontal met en miroir les pièces horizontalement pendant le nesting. Cela peut aider à ajuster les pièces plus étroitement, mais les découpes résultantes seront en miroir.

Autoriser le retournement vertical met en miroir les pièces verticalement pendant le nesting. La même considération concernant la sortie en miroir s'applique.

Cliquez sur Démarrer le nesting pour commencer. Le dialogue se ferme et l'algorithme s'exécute en arrière-plan. Un indicateur de progression apparaît dans le panneau inférieur pendant le déroulement du nesting.

Après le nesting​

Lorsque l'algorithme est terminé, tous les workpieces sur le canevas sont repositionnés à leurs emplacements imbriqués. Les positions sont appliquées comme une seule action annulable, vous pouvez donc annuler la mise en page en une seule étape si le résultat ne vous convient pas.

Si l'algorithme n'a pas pu placer tous les workpieces sur le stock disponible, les éléments non placés sont déplacés à droite de la zone de stock afin de rester visibles et faciles à identifier.

Si le résultat du nesting est moins bon que la disposition d'origine — par exemple, si les pièces étaient déjà bien ajustées — les workpieces restent dans leurs positions d'origine.
