参数与表达式

当草图的尺寸由命名值而不是硬编码的数字驱动时，草图才真正成为参数化草图。本页介绍完整的工作流程：创建参数、通过表达式用参数驱动几何图形，以及在主窗口中分配每个实例的值。同时还介绍了文本框中的模板表达式。

添加和编辑参数

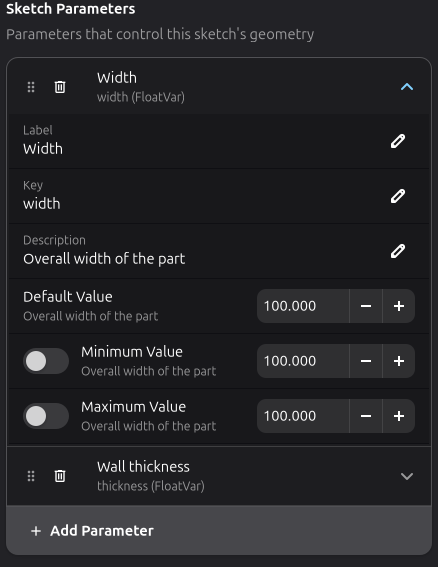

每个草图都有自己的参数列表，显示在草图编辑器左侧的 Sketch Parameters 面板中。点击 Add Parameter 可以创建一个新参数，可在整数、浮点数、滑块或单行文本之间选择。

每个参数都是一个可展开的行。点击该行可显示其定义字段：

• Label —— 在列表中显示的易读名称。
• Key —— 表达式引用的标识符（除非手动输入，否则自动从标签派生）。保持它为有效的 Python 标识符，例如 width 或 wall_thickness。
• Description —— 行下方显示的可选说明。
• Default Value —— 参数的初始值。
• Minimum / Maximum Value —— 可选的范围限制（启用对应的开关即可）。滑块参数始终具有有限范围。

对于壁厚可变的盒子，一个典型的设置是两个参数：width 和 thickness。此时还没有任何东西约束几何图形；在表达式使用它们之前，参数只是数字的名称。

在表达式中使用参数

双击一个尺寸约束（参见约束），输入一个表达式而不是纯数字：

width / 2

约束的值就成为该表达式的结果，并在草图每次求解时重新计算。在下面的示例中，左边缘被约束为 width / 2——其标记和标签以橙色绘制，表示它由表达式驱动——而顶边缘保持纯数字尺寸：

更改 width 参数，受约束的几何图形就会随之更新——现在一次编辑就能更新所有引用它的尺寸。

表达式可以将参数与算术运算和标准 Python 数学函数组合使用：

width - 2 * thickness
sqrt(area) / 2
2 * pi * radius

像 sqrt、sin、cos 和 tan 这样的函数，以及像 pi 这样的常量，都来自 Python 的 math 模块——这个模块加上参数本身，正是约束表达式所能引用的全部内容。字符串参数也可以被引用，这主要用于文本框。

在主窗口中分配值

在草图中定义的参数作为其边界值的默认值。当草图放置在文档中时，每个工件都拥有自己的参数值副本，右侧属性面板中的 Sketch Parameters 组允许你为每个实例覆盖它们——同一个草图可以在板材上以多种尺寸使用，每个实例都有自己的 width 和 thickness。

在主窗口中选择草图工件，该组就会出现在属性面板中，每行一个参数，每行显示该实例使用的值。输入或调整新值；零件会立即重新生成。

编辑参数定义（添加参数、更改默认值或重命名键）在草图编辑器中进行，如上所述。主窗口面板仅调整所选实例的值——它始终反映草图的参数集，新实例在覆盖之前使用草图的默认值。

文本框中的模板表达式

文本框会在求解时解析花括号括起来的表达式，因此标签和雕刻文本会显示实时值：

W = {width}, H = {height}

任何参数都可以按名称替换，结果可以用冒号后的 Python 格式说明符进行格式化：

• {width} — 参数 width 的当前值
• {name} — 字符串类型参数的值
• {width:.1f} — 一位小数
• {timestamp():.0f} — 函数结果无小数

这里同样可以使用数学运算，既可以写成 {width * 2} 这样的表达式，也可以通过 {sqrt(area):.2f} 这样的函数使用。与约束表达式相比，文本模板拥有更丰富的工具箱：除了数学模块之外，它们还暴露下方的内置函数，并且可以为它们注册自定义函数（见下文）。

内置模板函数

函数	返回类型	描述
{today()}	date	当前 UTC 日期（如 2026-08-26）
{date()}	date	today() 的别名
{now()}	datetime	当前 UTC 日期和时间
{time()}	time	当前 UTC 时间（如 15:30:00.123456+00:00）
{timestamp()}	float	Unix 时间戳（自纪元以来的秒数）
{uuid4()}	str	8 字符十六进制字符串（如 a1b2c3d4）
{uuid8()}	str	uuid4() 的别名
{uuid()}	str	完整 UUID v4 字符串（36 字符）

典型用途包括每次求解生成唯一序列号（零件 #{uuid4()}）、实时尺寸标签（宽={width:.1f} 高={height:.1f}）、日期戳（日期：{today()}）、生产计数器（{name} - {count:.0f}个），或用于生产日志的 Unix 时间戳（{timestamp():.0f}）。

自定义模板函数

你可以注册自己的函数，在文本框模板中使用。这对于从数据库获取序列号、读取外部数据或生成自定义标签非常有用。

编写注册脚本

创建一个 Python 文件（如 ~/.config/rayforge/my_functions.py）：

"""Register custom template functions for text box expressions."""
import sqlite3

from sketcher.core.template_functions import register_template_function

DB_PATH = "/home/you/production.db"


def next_serial() -> str:
    """Fetch and reserve the next serial number from the database."""
    conn = sqlite3.connect(DB_PATH)
    try:
        cur = conn.execute(
            "UPDATE counters SET value = value + 1 "
            "WHERE name = 'serial' RETURNING value"
        )
        row = cur.fetchone()
        conn.commit()
        return f"SN-{row[0]:06d}"
    finally:
        conn.close()

register_template_function("next_serial", next_serial)

对每个函数调用 register_template_function(name, callable)。函数可以做任何 Python 能做的事——打开文件、连接数据库、调用 API——并且它在 每次渲染时都会被调用，所以应该很快（如果底层数据在渲染之间不会变化，可以使用缓存）。如果你的 callable 是线程安全的，函数就是线程安全的。

运行带有脚本的 Rayforge

使用 --script 标志在窗口打开之前加载你的函数：

rayforge --script ~/.config/rayforge/my_functions.py mydoc.ryp

这会在启动早期运行你的脚本——在加载插件之前、在创建主窗口之前——因此函数在草图首次求解时就已可用。

在文本框中使用函数

在草图绘制器中，创建一个内容如下的文本框：

{next_serial()}

格式说明符也可以使用：

{next_serial():>20}

编程式注册函数

如果你正在编写插件或可重用库，可以从任何在草图求解之前运行的 Python 代码中调用 register_template_function：

from sketcher.core.template_functions import register_template_function

register_template_function("part_number", lambda: f"P-{hash('x') % 10000:04d}")

内置函数不能被删除

内置函数（today、now、uuid 等）不能被注销。如果需要改变它们的行为，请用不同的名称注册一个函数。
