参数化 2D 草图绘制器
参数化 2D 草图绘制器是 Rayforge 中的一项强大功能，允许您直接在应用程序 内创建和编辑精确的、基于约束的 2D 设计。此功能使您能够从零开始设计自定义 零件，无需外部 CAD 软件。
概述
草图绘制器提供了一套完整的工具，用于创建几何图形并应用参数化约束来定义 元素之间的精确关系。这种方法确保您的设计在修改尺寸时仍能保持预期的几何 形状。
创建和编辑草图
创建新草图
- 点击工具栏中的"新建草图"按钮，或使用主菜单

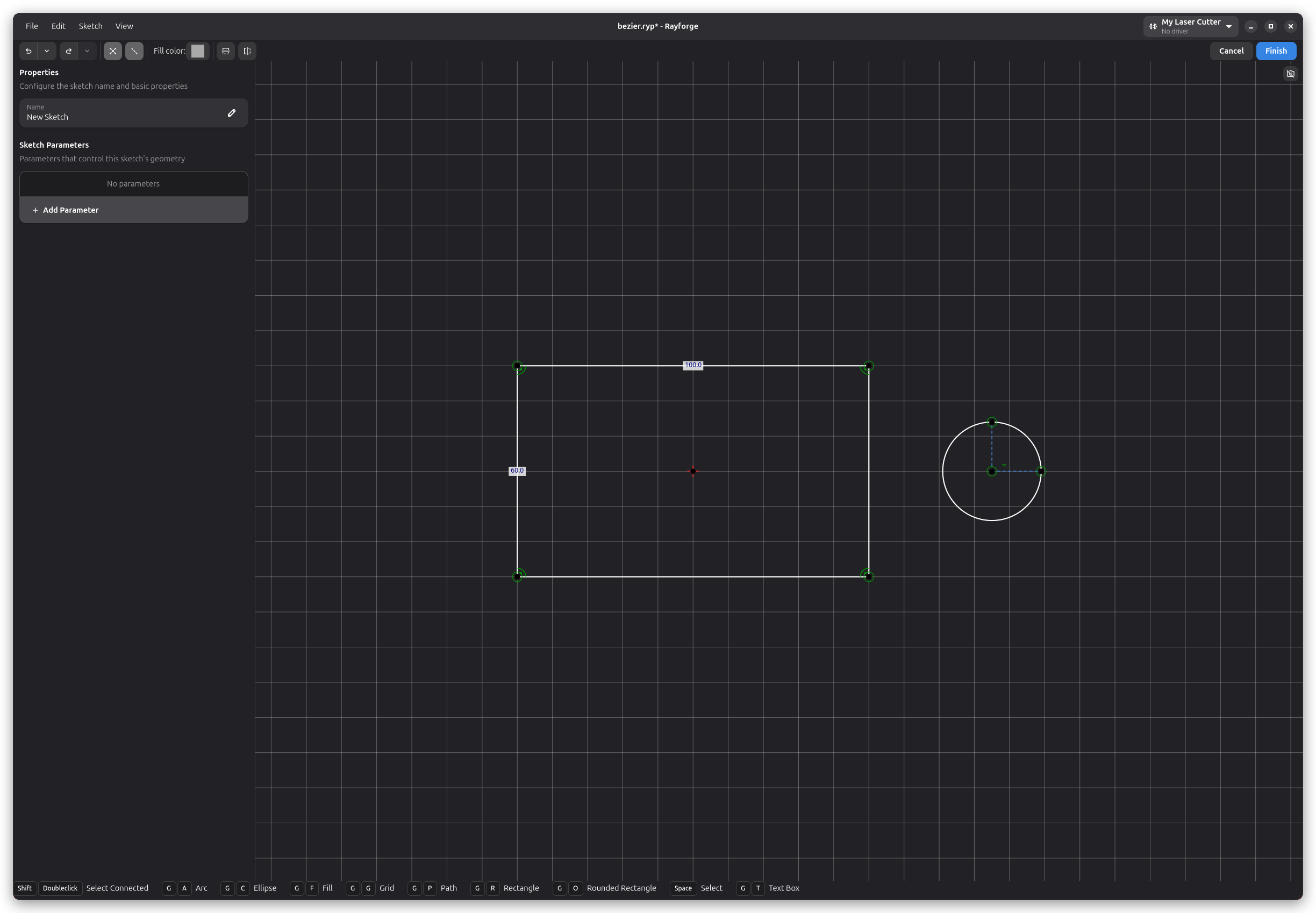

- 将打开一个新的空白草图工作区，显示草图编辑器界面
- 使用饼形菜单中的绘图工具或键盘快捷键开始创建几何图形
- 应用约束以定义元素之间的关系
- 点击"完成草图"保存您的工作并返回主工作区
编辑现有草图
- 在主工作区中双击基于草图的工件
- 或者，选择一个草图并从上下文菜单中选择"编辑草图"
- 使用相同的工具和约束进行修改
- 点击"完成草图"保存更改，或点击"取消草图"放弃更改
创建 2D 几何图形
草图绘制器支持创建以下基本几何元素：
- 路径（直线和贝塞尔曲线）：使用统一的路径工具绘制直线和平滑的 贝塞尔曲线。点击放置点，拖动创建贝塞尔手柄。
- 圆弧：通过指定中心点、起点和终点来绘制圆弧
- 椭圆：通过定义中心点并拖动来设置大小和纵横比来创建椭圆（和圆）。
拖动时按住
Ctrl可约束为正圆。 - 矩形：通过指定两个对角来绘制矩形
- 圆角矩形：绘制带圆角的矩形
- 文本框：向草图中添加文本元素
- 填充：填充闭合区域以创建实心区域
这些元素构成了 2D 设计的基础，可以组合创建复杂的形状。填充对于创建将作为 单个零件雕刻或切割的实心区域特别有用。
使用贝塞尔曲线
路径工具支持贝塞尔曲线，用于创建平滑的有机形状：
绘制贝塞尔曲线
- 从饼形菜单中选择路径工具，或使用键盘快捷键
- 点击放置点——每次点击创建一个新点
- 点击后拖动以创建贝塞尔手柄，实现平滑曲线
- 继续添加点以构建路径
- 按 Escape 或双击以完成路径
编辑贝塞尔曲线
- 移动点：点击并拖动任意点以重新定位
- 调整手柄：拖动手柄端点以修改曲线形状
- 连接到现有点：编辑路径时，可以捕捉到草图中的现有点
- 平滑/对称：通过重合约束连接的点可以设为平滑（连续切线）或对称 （镜像手柄）
将曲线转换为直线
使用直线化工具将贝塞尔曲线转换回直线。当您需要干净、简单的几何图形 时，这非常有用。选择要转换的贝塞尔段并应用直线化操作。
参数化约束系统
约束系统是参数化草图绘制器的核心，允许您定义精确的几何关系：
几何约束
- 重合：强制两个点位于同一位置
- 垂直：约束一条线为完全垂直
- 水平：约束一条线为完全水平
- 相切：使一条线与圆或圆弧相切
- 垂直（正交）：强制两条线、一条线与一条弧/圆、或两条弧/圆成 90 度 相交
- 点在线/形状上：约束一个点位于线、弧或圆上
- 共线：强制两条或多条线位于同一条无限长的线上
- 对称：在元素之间创建对称关系。支持两种模式：
- 点对称：选择 3 个点（第一个是中心）
- 线对称：选择 2 个点和 1 条线（该线为对称轴）
尺寸约束
- 距离：设置两点之间或沿线的精确距离
- 直径：定义圆的直径
- 半径：设置圆或弧的半径
- 角度：强制两条线之间保持特定角度
- 纵横比：强制两个距离之间的比率等于指定值
- 等长/等半径：强制多个元素（线、弧、椭圆或圆）具有相同的长度或 半径
- 等距：使两条线段长度相同（不同于等长/等半径，后者还可应用于弧和 圆）

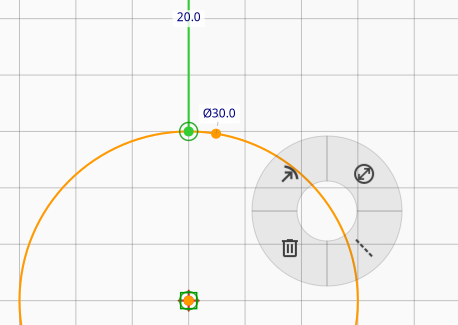

饼形菜单界面
草图绘制器具有上下文感知的饼形菜单，可快速访问所有绘图和约束工具。当您 在草图工作区中右键点击时，会显示此径向菜单，并根据当前上下文和选择进行 调整。
饼形菜单项根据您选择的内容动态显示可用选项。例如，点击空白区域时，您会 看到绘图工具。点击选中的几何图形时，您会看到适用的约束。
键盘快捷键
草图绘制器提供了高效的键盘快捷键：
工具快捷键
Space：选择工具G+P：路径工具（直线和贝塞尔曲线）G+A：圆弧工具G+C：椭圆工具G+R：矩形工具G+O：圆角矩形工具G+F：区域填充工具G+T：文本框工具G+G：网格工具（切换网格可见性）G+N：切换选中对象的构造模式
操作快捷键
C+H：添加倒角C+F：添加圆角C+S：将选中的贝塞尔曲线直线化为直线
约束快捷键
H：应用水平约束V：应用垂直约束N：应用垂直（正交）约束T：应用相切约束E：应用等长约束O或C：应用对齐约束（重合）S：应用对称约束K+D：应用距离约束K+R：应用半径约束K+O：应用直径约束K+A：应用角度约束K+X：应用纵横比约束
通用快捷键
Ctrl+Z：撤销Ctrl+Y或Ctrl+Shift+Z：重做Delete：删除选中的元素Escape：取消当前操作或取消选择F：适应视图至内容
构造模式
构造模式允许您将实体标记为"构造几何"——用于指导设计的辅助元素，但不属于 最终输出的一部分。构造实体的显示方式不同（通常为虚线），在草图用于激光 切割或雕刻时不包含在内。
切换构造模式：
- 选择一个或多个实体
- 按
N或G+N，或在饼形菜单中使用构造选项
构造实体适用于：
- 创建参考线和参考圆
- 定义用于对齐的临时几何图形
- 从引导框架构建复杂形状
网格、捕捉和可见性控制
网格工具
网格工具为对齐和尺寸调整提供视觉参考：
- 使用网格工具按钮或
G+G切换网格的开启/关闭 - 网格会根据您的缩放级别自动调整，保持一致的间距
磁性捕捉
在创建或移动几何图形时，Rayforge 会 自动将光标吸引到附近的元素——端点、 线段中点、交叉点和其他参考点。这使得精确连接形状变得容易，无需手动放置 每个点。当光标接近捕捉目标时，捕捉指示器会高亮显示。
创建时自动约束
许多绘图工具在创建几何图形时会自动应用约束。例如，当绘制接近水平或垂直 的线条时，草图绘制器会提议将其锁定到位。这有助于从一开始保持草图的整洁， 而不是事后修补。
显示/隐藏控制
草图绘制器工具栏包含用于控制可见性的切换按钮：
- 显示/隐藏构造几何：切换构造实体的可见性
- 显示/隐藏约束：切换约束标记的可见性
这些控件有助于在处理复杂草图时减少视觉杂乱。
轴约束移动
拖动点或几何图形时，按住 Shift 可将移动限制到最近的轴（水平或垂直）。
这在调整时保持对齐非常有用。
倒角和圆角
草图绘制器提供了 修改几何图形角的工具：
- 倒角：用斜边替换尖角。选择一个连接点（两条线相交处）并应用倒角 操作。
- 圆角：用圆弧边替换尖角。选择一个连接点（两条线相交处）并应用圆角 操作。
使用倒角或圆角：
- 选择两条线相交的连接点
- 按
C+H倒角或C+F圆角 - 使用饼形菜单或键盘快捷键应用修改
导入和导出
导出对象
您可以将任何选定的工件导出为多种矢量格式：
- 在画布上选择一个工件
- 选择对象 → 导出对象...（或右键点击并从上下文菜单中选择）
- 选择导出格式：
- RFS (.rfs)：Rayforge 原生参数化草图格式——保留所有约束， 可重新导入进行编辑
- SVG (.svg)：标准矢量格式——与设计软件广泛兼容
- DXF (.dxf)：CAD 交换格式——与大多数 CAD 应用程序兼容
保存草图
您可以将 2D 草图保存到文件中，以便在其他项目中重用。保存时会保留所有 参数化约束，确保您的 设计保持其几何关系。
导入草图
保存的草图可以导入到任何工作区，允许您创建常用设计元素的库。导入过程会 保持所有约束和尺寸关系。
工作流程提示
- 从粗略几何开始：先创建基本形状，然后用约束细化
- 尽早使用约束：在构建时应用约束以保持设计意图
- 检查约束状态：系统会在草图完全约束时给出指示
- 注意冲突：相互冲突的约束会以红色高亮显示，并显示在约束面板中 以便识别
- 利用对称：对称约束可以显著加快复杂设计的速度
- 使用网格：启用网格以实现精确对齐，使用 Ctrl 捕捉到网格
- 迭代和细化：不要犹豫修改约束以获得所需的结果
编辑功能
- 完整的撤销/重做支持：每次操作都会保存完整的草图状态
- 动态光标：光标会根据活动的绘图工具而变化
- 约束可视化：应用的约束在界面中清晰标识
- 实时更新：约束的更改会立即更新几何图形
- 双击编辑：双击尺寸约束（距离、半径、直径、角度、纵横比）会打开 一个对话框来编辑其值
- 参数化表达式：尺寸约束支持表达式，允许从其他参数计算值（例如，
width/2表示半径为宽度的一半）
