材料测试网格

材料测试网格生成器可创建参数化测试图案，帮助您找到不同材料的最佳激光设置。

概述​

材料测试对于激光加工至关重要 - 不同的材料需要不同的功率和速度设置。材料测试网格可自动化此过程：

  • 生成具有可配置速度/功率范围的测试网格
  • 提供常见激光类型的预设（二极管、CO2）
  • 优化执行顺序以确保安全（先执行最快速度）
  • 添加标签以标识每个测试单元的设置

创建材料测试网格​

步骤 1：打开生成器​

访问材料测试网格生成器：

  • 菜单：工具 → 材料测试网格
  • 这将创建一个生成测试图案的特殊工件

步骤 2：选择预设（可选）​

Rayforge 包含常见场景的预设：

预设速度范围功率范围用途
二极管雕刻1000-10000 mm/min10-100%二极管激光雕刻
二极管切割100-5000 mm/min50-100%二极管激光切割
CO2 雕刻3000-20000 mm/min10-50%CO2 激光雕刻
CO2 切割1000-20000 mm/min30-100%CO2 激光切割

预设只是起点 - 选择预设后您可以调整所有参数。

步骤 3：配置参数​

在设置对话框中调整测试网格参数：

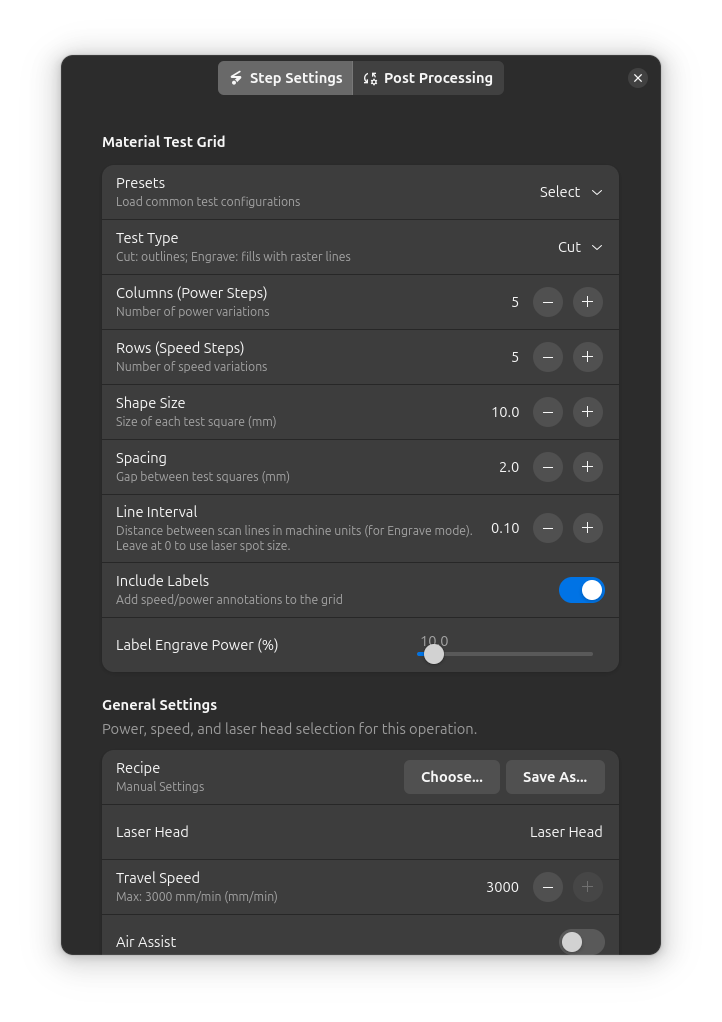

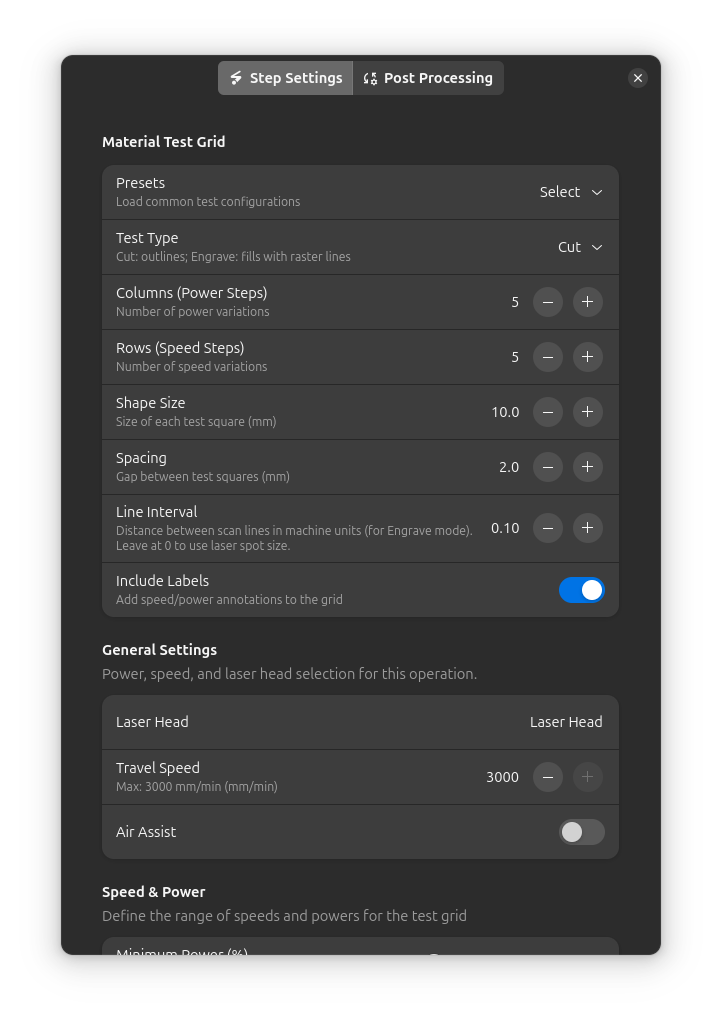

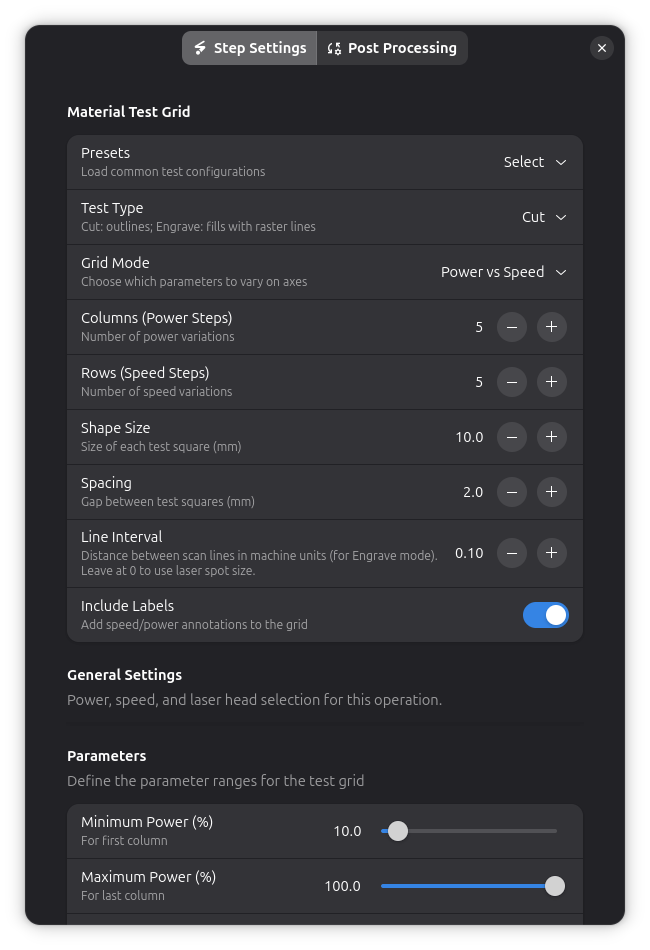

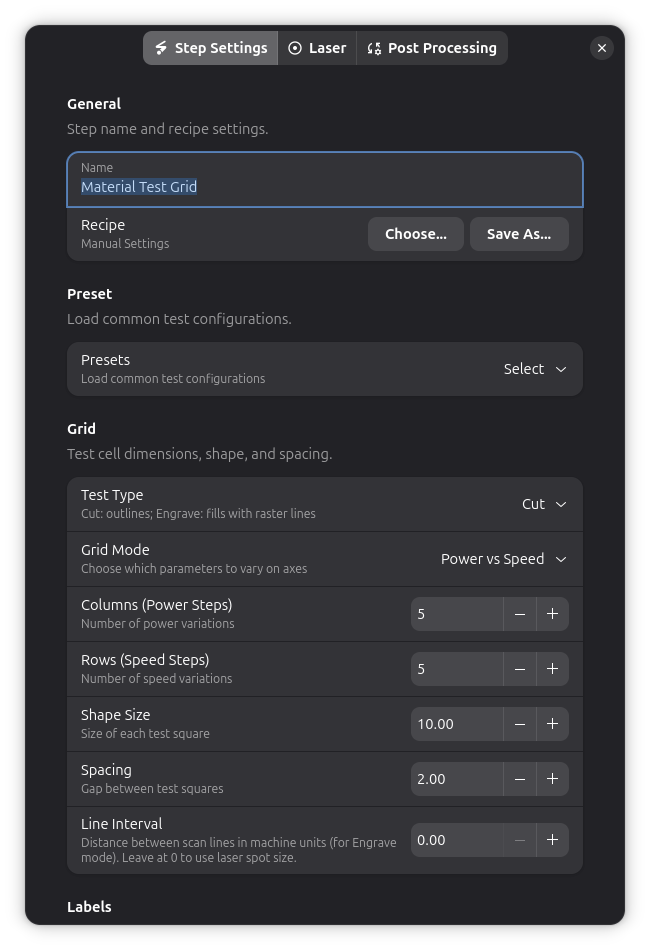

材料测试网格设置

测试类型​

  • 雕刻：用光栅图案填充方块
  • 切割：切割方块的轮廓

速度范围​

  • 最小速度：要测试的最慢速度（mm/min）
  • 最大速度：要测试的最快速度（mm/min）
  • 网格中的列代表不同的速度

功率范围​

  • 最小功率：要测试的最低功率（%）
  • 最大功率：要测试的最高功率（%）
  • 网格中的行代表不同的功率级别

网格尺寸​

  • 列数：速度变化数量（通常为 3-7）
  • 行数：功率变化数量（通常为 3-7）

大小和间距​

  • 形状大小：每个测试方块的边长，单位 mm（默认：20mm）
  • 间距：方块之间的间隙，单位 mm（默认：5mm）

标签​

  • 包含标签：启用/禁用显示速度和功率值的轴标签
  • 标签显示在左边缘和顶部边缘
  • 标签功率（%）：雕刻标签的功率设置
  • 标签速度（mm/min）：雕刻标签的速度（默认：1000 mm/min）

标签在测试网格之前先雕刻，因此不会被测试图案遮挡。

线间隔（仅限雕刻测试）​

  • 线间隔（mm）：使用雕刻测试类型时扫描线之间的间距
  • 较小的值产生更密集的填充但执行时间更长
  • 典型值：0.1-0.3mm

步骤 4：生成网格​

点击 生成 创建测试图案。网格作为特殊工件显示在画布上。

理解网格布局​

网格组织​

功率 (%)     速度 (mm/min) →
    ↓      1000   2500   5000   7500   10000
  100%     [  ]   [  ]   [  ]   [  ]   [  ]
   75%     [  ]   [  ]   [  ]   [  ]   [  ]
   50%     [  ]   [  ]   [  ]   [  ]   [  ]
   25%     [  ]   [  ]   [  ]   [  ]   [  ]
   10%     [  ]   [  ]   [  ]   [  ]   [  ]
  • 列：速度从左到右增加
  • 行：功率从下到上增加
  • 标签：显示每行/列的确切值

网格尺寸计算​

不带标签：

  • 宽度 = 列数 × (形状大小 + 间距) - 间距
  • 高度 = 行数 × (形状大小 + 间距) - 间距

带标签：

  • 在左侧和顶部添加 15mm 边距用于标签空间

示例： 5×5 网格，20mm 方块和 5mm 间距：

  • 不带标签：120mm × 120mm
  • 带标签：135mm × 135mm

执行顺序（风险优化）​

Rayforge 以 风险优化的顺序 执行测试单元，以防止材料损坏：

  1. 先执行最高速度：速度快更安全（热量积累较少）
  2. 在同一速度下先执行最低功率：将每个速度级别的风险降至最低

这可以防止从慢速、高功率组合开始导致的烧焦或起火。

3×3 网格的示例执行顺序：

顺序：  1  2  3
        4  5  6  ← 最高速度，功率递增
        7  8  9

（最快速度/最低功率先执行）

使用材料测试结果​

步骤 1：运行测试​

  1. 将材料装入激光机
  2. 正确聚焦激光
  3. 运行材料测试网格作业
  4. 监控测试 - 如果任何单元出现问题则停止

步骤 2：评估结果​

测试完成后，检查每个单元：

  • 太浅：增加功率或降低速度
  • 太深/烧焦：降低功率或增加速度
  • 完美：记录速度/功率组合

步骤 3：记录设置​

记录您成功的设置以供将来参考：

  • 材料类型和厚度
  • 操作类型（雕刻或切割）
  • 速度和功率组合
  • 通过次数
  • 任何特殊说明
材料数据库

考虑创建一个包含材料测试结果的参考文档，以便在未来的项目中快速查找。

高级用法​

与其他操作组合​

材料测试网格是常规工件 - 您可以将它们与其他操作组合：

示例工作流程：

  1. 创建材料测试网格
  2. 在整个网格周围添加轮廓切割
  3. 运行测试，切下，评估结果

这对于将测试件从原材料上切下很有用。

自定义测试范围​

进行微调时，创建窄范围测试：

粗略测试（找到大致范围）：

  • 速度：1000-10000 mm/min（5 列）
  • 功率：10-100%（5 行）

精细测试（优化）：

  • 速度：4000-6000 mm/min（5 列）
  • 功率：35-45%（5 行）

不同材料，相同网格​

在相同网格配置下测试不同材料，以更快建立您的材料库。

提示和最佳实践​

网格设计​

✅ 从预设开始 - 常见场景的良好起点 ✅ 使用 5×5 网格 - 详细程度和测试时间的良好平衡 ✅ 启用标签 - 识别结果的关键 ✅ 保持方块 ≥20mm - 更容易查看和测量结果

测试策略​

✅ 先测试废料 - 永远不要在最终材料上测试 ✅ 一次一个变量 - 测试速度或功率范围，不要同时测试两个极端 ✅ 允许冷却 - 在同一材料上测试之间等待 ✅ 一致的焦距 - 所有测试使用相同的焦距

安全​

⚠️ 监控测试 - 永远不要让运行中的测试无人看管 ⚠️ 从保守开始 - 从较低的功率范围开始 ⚠️ 检查通风 - 确保适当的排烟 ⚠️ 防火准备 - 准备好灭火器

故障排除​

测试单元执行顺序错误​

  • Rayforge 使用风险优化的顺序（最快速度优先）
  • 这是有意为之，无法更改
  • 请参阅上方的 执行顺序

结果不一致​

  • 检查：材料平整且固定得当
  • 检查：整个测试区域焦距一致
  • 检查：激光功率稳定（检查电源）
  • 尝试：较小的网格以减少测试区域
