框架轮廓

框架轮廓围绕整个设计创建一个简单的矩形切割路径。这是添加干净边框或将作品从材料板材上切下来的最快方法。

概述​

框架轮廓操作：

  • 围绕所有内容创建矩形边界
  • 支持可配置的偏移/边距
  • 支持缝隙补偿以获得准确的尺寸
  • 适用于画布上任何对象组合

何时使用框架轮廓​

对以下情况使用框架轮廓：

  • 在设计周围添加装饰边框
  • 将作品从材料板材上切下来
  • 创建简单的矩形边界
  • 无需复杂路径计算的快速框架

不要将框架轮廓用于：

  • 围绕多个对象的不规则形状（改用收缩包裹）
  • 切割单个零件（改用轮廓）
  • 跟随设计的精确形状

创建框架轮廓操作​

第 1 步：排列设计​

  1. 将所有对象放在画布上
  2. 将它们放置在相对于框架所需的位置
  3. 框架将围绕所有内容的边界框计算

第 2 步：添加框架轮廓操作​

  • 菜单： 操作 → 添加框架轮廓
  • 右键点击： 上下文菜单 → 添加操作 → 框架轮廓

第 3 步：配置设置​

配置框架参数：

  • 功率和速度： 匹配材料的切割要求
  • 偏移： 从内容边缘到框架的距离
  • 路径偏移： 内部、外部或中心线切割

关键设置​

步骤设置对话框包含三个选项卡：步骤设置、激光和后处理。设置按选项卡顺序说明如下。

几何形状​

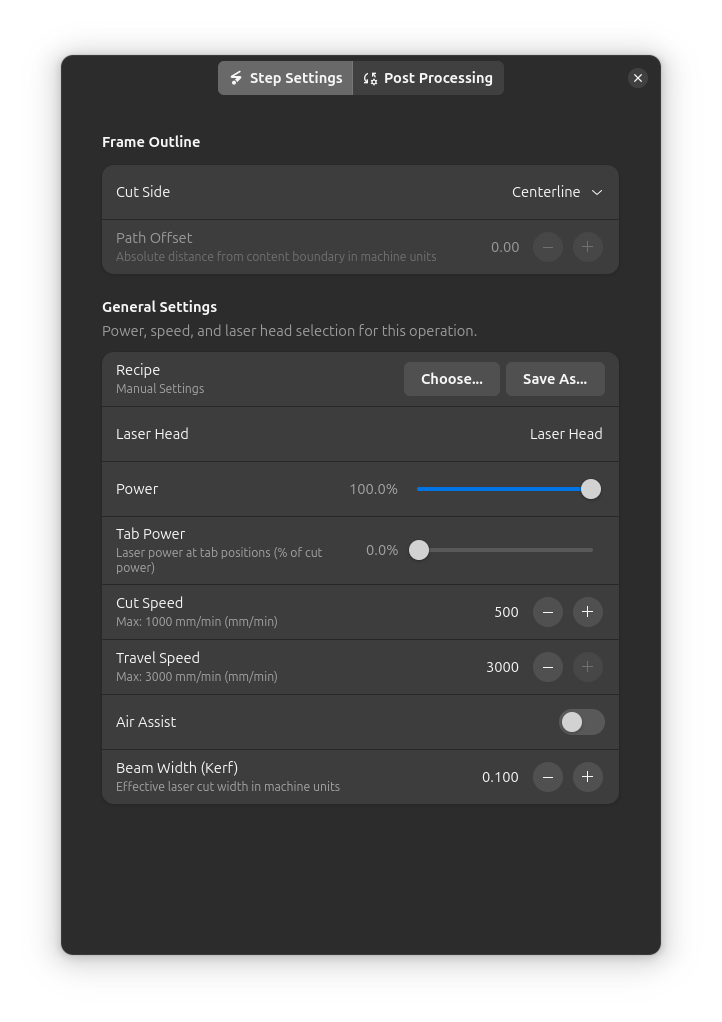

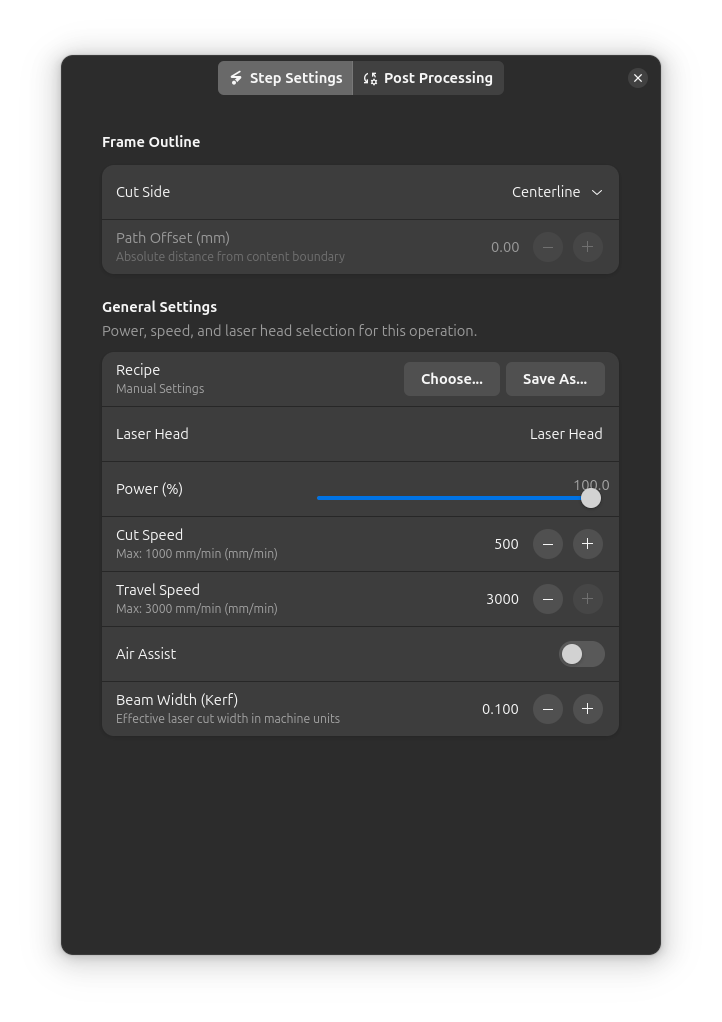

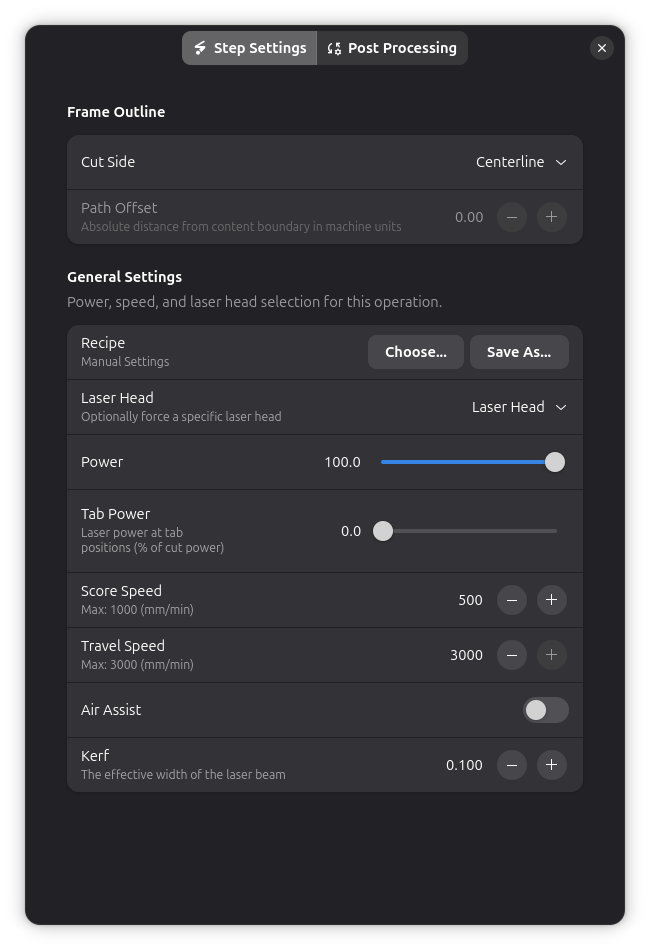

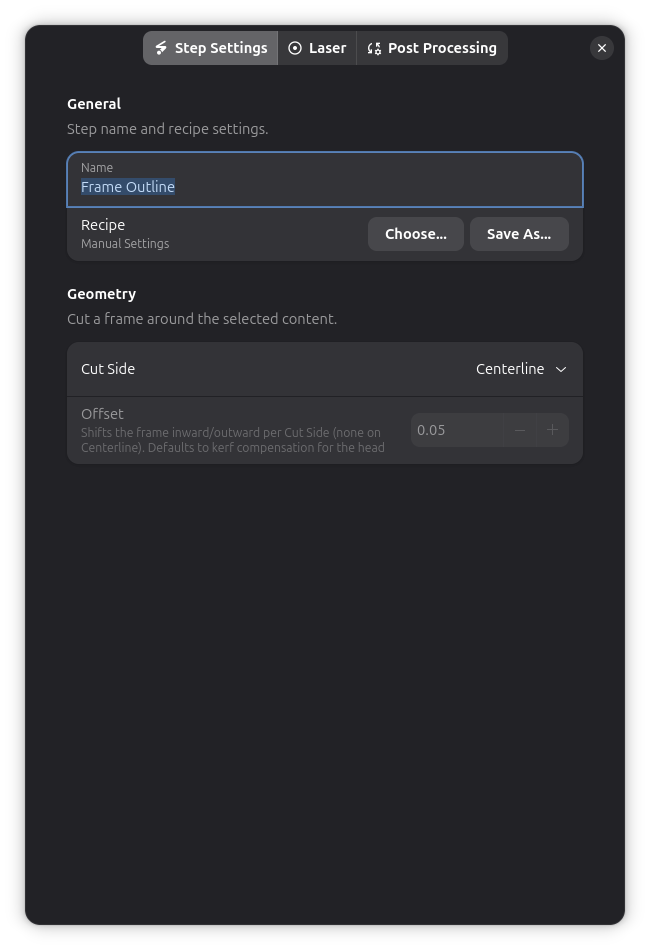

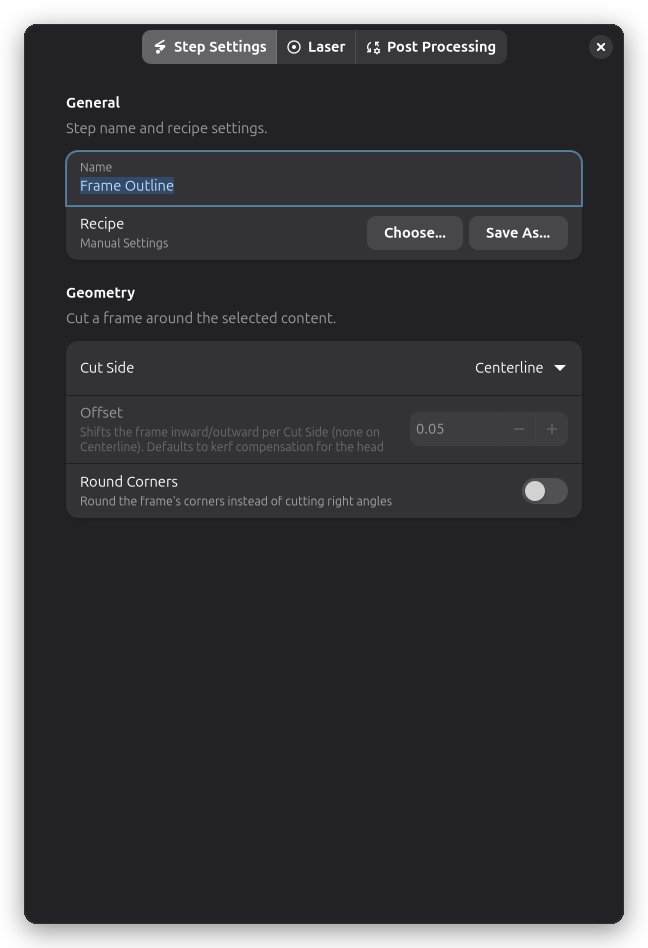

框架轮廓步骤设置

步骤设置选项卡上的几何形状组控制框架的形状。

切割侧​

控制激光相对于框架路径的切割位置：

切割侧描述用于
中心线直接在路径上切割标准切割
外部在框架路径外切割使框架略微变大
内部在框架路径内切割使框架略微变小

偏移距离​

偏移（mm）：

  • 从设计边界框到框架的距离
  • 在作品周围创建边距/边框

典型值：

  • 0mm： 框架接触设计边缘
  • 2-5mm： 小边距，外观干净
  • 10mm+： 用于安装或处理的大边框

激光设置​

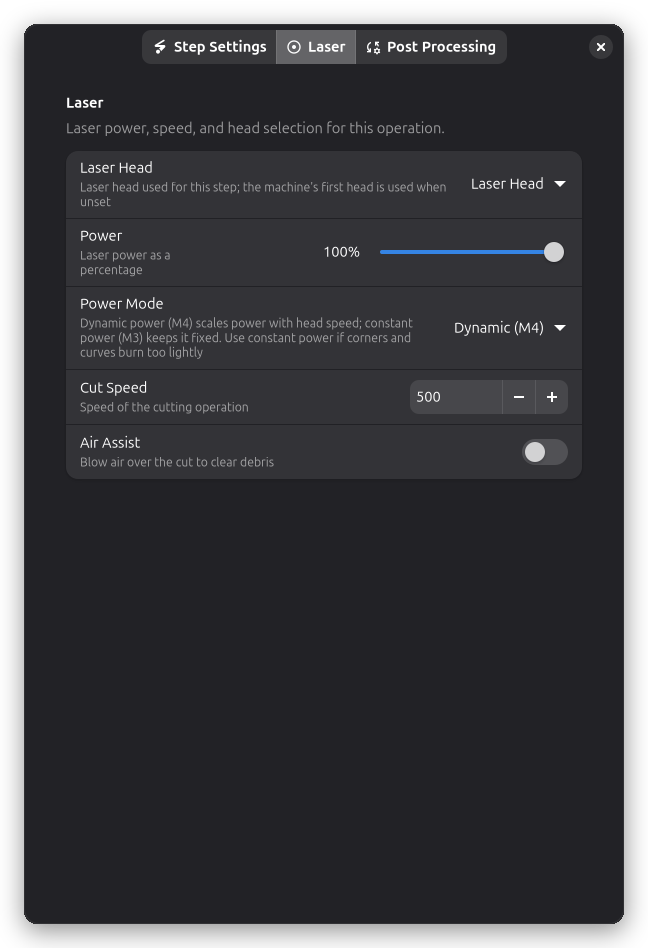

激光设置

功率、速度和激光头选择位于步骤设置对话框的激光页面。

功率和速度​

功率（%）：

  • 切割框架的激光强度
  • 匹配材料的切割要求

速度（mm/min）：

  • 激光移动的速度
  • 较厚的材料使用较慢的速度

要多次切割框架，请添加多次遍后处理器。

缝隙补偿​

框架轮廓支持缝隙补偿：

  • 自动调整激光束宽度
  • 确保准确的最终尺寸
  • 使用激光头设置中的缝隙值

后处理​

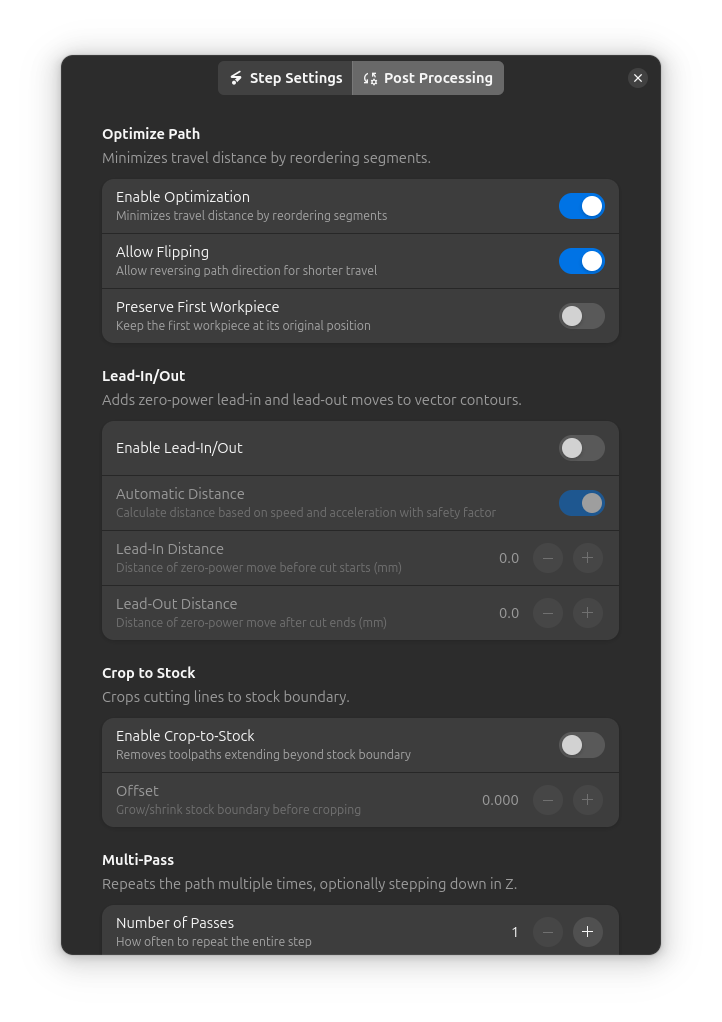

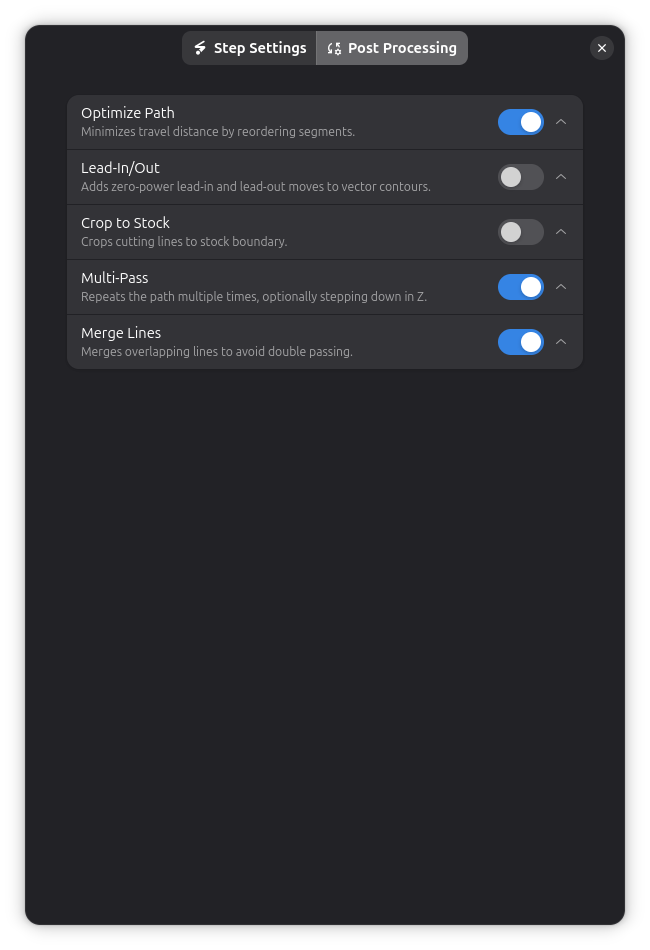

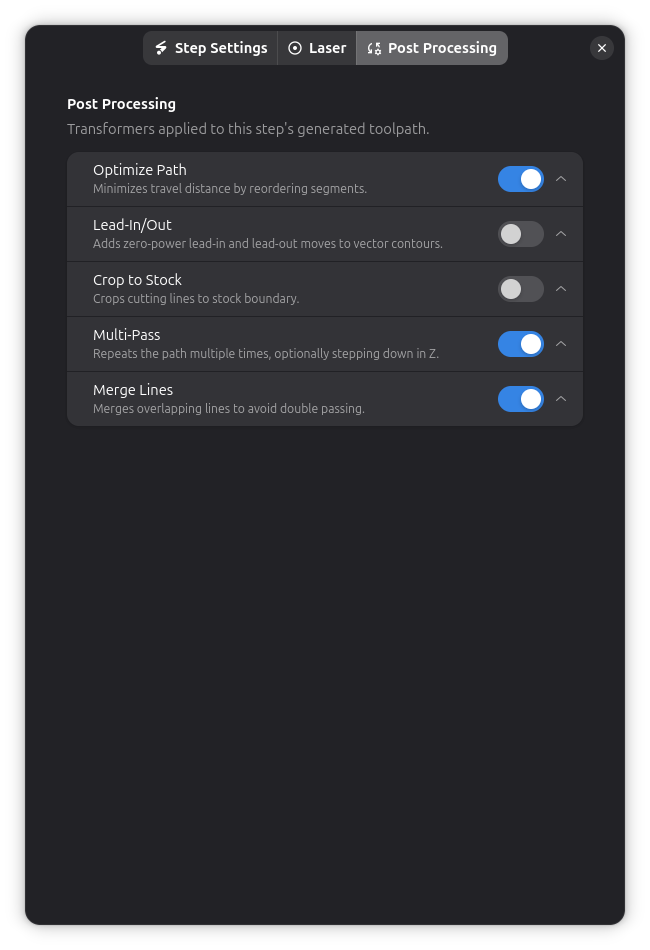

框架轮廓后处理设置

框架轮廓操作支持多种后处理选项：

用例​

装饰边框​

场景： 在牌匾或标志周围添加干净的矩形边框

过程：

  1. 设计内容（文本、标志等）
  2. 添加 3-5mm 偏移的框架轮廓
  3. 以装饰性划线设置切割（低功率）

结果： 具有专业外观的带框作品

从板材上切割出来​

场景： 从材料板材上取下完成的作品

过程：

  1. 完成所有其他操作（雕刻、轮廓切割）
  2. 添加框架轮廓作为最后一个操作
  3. 设置偏移以包含小边距

好处：

  • 从板材干净分离
  • 一致的边缘质量
  • 作为最后一步易于执行

批量处理边界​

场景： 为多个嵌套零件创建切割边界

过程：

  1. 在画布上排列所有零件
  2. 为零件添加单独的轮廓操作
  3. 围绕所有内容添加框架轮廓
  4. 框架最后切割（在单独的图层中）

顺序： 雕刻 → 零件轮廓 → 框架轮廓

提示和最佳实践​

图层顺序​

最佳实践：

  • 将框架轮廓放在单独的图层中
  • 将框架作为最后一个操作执行
  • 这确保所有其他工作首先完成

为什么最后？

  • 材料在其他操作期间保持固定
  • 防止零件移位
  • 更干净的最终结果

偏移选择​

选择偏移：

  • 0-2mm： 紧密配合，材料浪费最少
  • 3-5mm： 标准边距，外观专业
  • 10mm+： 用于处理/安装的额外材料

考虑：

  • 作品的最终用途
  • 边缘是否可见
  • 材料成本和可用性

质量设置​

为了干净的框架切割：

  • 使用空气辅助
  • 确保适当的对焦
  • 多次较快的遍通常优于一次慢遍
  • 保持材料平坦并固定

与其他操作结合​

框架 + 雕刻 + 轮廓​

完成作品的典型工作流程：

  1. 图层 1： 雕刻细节（文本、图像）
  2. 图层 2： 轮廓切割单个零件
  3. 图层 3： 框架轮廓（切割出来）

执行顺序确保：

  • 雕刻在材料平坦固定时进行
  • 零件细节在最终分离前切割
  • 框架在最后将一切切割出来

框架与收缩包裹​

功能框架轮廓收缩包裹
形状始终为矩形跟随对象轮廓
速度非常快（4 条线）取决于复杂度
用例简单边框、切割出来高效利用材料
灵活性固定矩形适应设计

选择框架轮廓当：

  • 想要矩形边框
  • 偏好简单
  • 从板材上切割出来

选择收缩包裹当：

  • 想要最小化材料浪费
  • 设计具有不规则形状
  • 效率很重要

故障排除​

框架太紧/太松​

  • 调整： 偏移距离设置
  • 检查： 路径偏移（内部/外部/中心线）
  • 验证： 缝隙补偿正确

框架不出现​

  • 检查： 画布上有对象
  • 验证： 操作已启用
  • 查看： 框架可能位于可见区域之外（缩小视图）

框架切割到设计中​

  • 增加： 偏移距离
  • 检查： 对象定位正确
  • 验证： 边界框计算包含所有对象

切割深度不一致​

  • 检查： 材料平坦
  • 验证： 对焦距离正确
  • 尝试： 较低功率的多次遍

技术细节​

边界框计算​

框架轮廓使用以下对象的组合边界框：

  • 画布上的所有工件
  • 它们的最终变换位置
  • 包括任何应用的旋转/缩放

路径生成​

  1. 计算组合边界框
  2. 应用偏移距离
  3. 应用路径偏移（内部/外部/中心线）
  4. 应用缝隙补偿
  5. 生成矩形 G 代码路径

G 代码示例​

G0 X5 Y5           ; 移动到框架开始（带偏移）
M3 S200            ; 激光开，80% 功率
G1 X95 Y5 F500     ; 切割底边
G1 X95 Y95         ; 切割右边
G1 X5 Y95          ; 切割顶边
G1 X5 Y5           ; 切割左边（完成）
M5                 ; 激光关
